bodovka

Zpráva

lululi · #1 Příspěvek od **lululi** » 17 dub 2013, 21:29

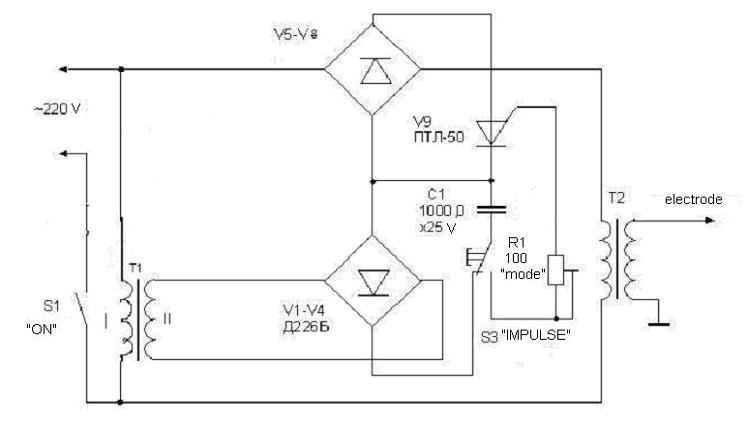

Zdravim pani,potrebujem radu. Spravil som si bodovacku podla prilozenej schemy. Dal som kond 1000 mikro potenciometer 100 ohm. Kym je sekudar velkeho zvaracieho trafa na prazdno vsetko funguje s casovanim(mozno je cas trochu dlhy ale pre skusku staci, indikujem ho ziarovkou paralelne k primaru). Ale ked prilozim elektrodu tak sa obvod zopne ale nevypne....len vari, tavi.....co je zle?

Vdaka

BOBOBO · #2 Příspěvek od **BOBOBO** » 18 dub 2013, 06:23

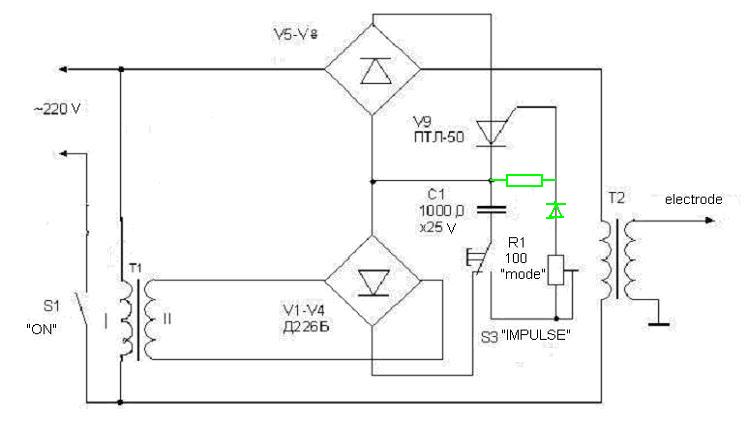

Vyfoť mechuspořádání , jak vedou silové vodiče . Dnes bych dal místo grece a tyristoru triak a optotriak do řízení . Zkus takto upravit , odpor cca 1k .

procesor · #3 Příspěvek od **procesor** » 18 dub 2013, 08:13

Problém bude najskôr v rozpínaní odporovo-indukčnej záťaže. Možno nejaká kompenzácia by pomohla...

BOBOBO · #4 Příspěvek od **BOBOBO** » 18 dub 2013, 08:26

Copak to je v každé svářečce , jenže tam má čas se v druhé půlvlně zotavit , pokud se nejedná o regulaci v primáru , ale i tam je , jak píši již hned výše triak .

lululi · #5 Příspěvek od **lululi** » 19 dub 2013, 09:00

Dakujem za radu, skusim. Napadlo ma ci to nerobi subeh ovladacich vodicov so silovym, tj ked je na prazdno silovym nic netecie tak je to ok... Upravim a zreferujem. Vdaka

lululi · #6 Příspěvek od **lululi** » 24 dub 2013, 04:49

Tak som to skusil upravit tym odporom a diodou. Dal som 1,5k. Ale sprava sa to rovnako. Tak, ze este skusim dat rele, aby som eliminoval dlhe kable na ovladani v subehu so silovym, ale tiez bez zmeny...

procesor · #7 Příspěvek od **procesor** » 24 dub 2013, 09:07

Káble, relé,...to nepomôže.

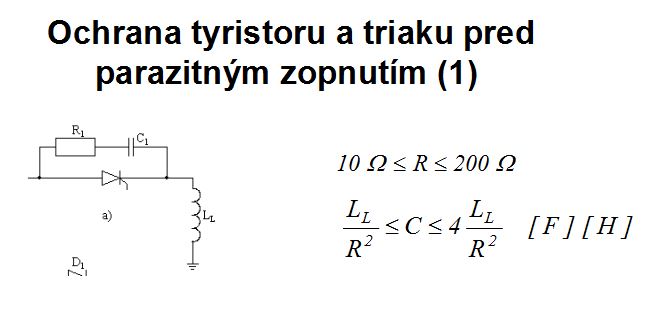

Tak jednoducho, ako je to nakreslené v tej ruskej schéme, to funguje iba s použitím špeciálneho thyristora...tuším sa volá GTO (súdim tak aj podľa použitej značky v schéme)..., ale s obyčajným je potrebné ako píšem vyššie pomocný obvod proti opätovnému zopnutiu pri používaní odporovo-induktínej záťaže.
Praskni tam 22Ω odpor a kondenzátory vyskúšaj. Začni pri 220nF (použi zvitkové pre 275V stridavé(ac)) až po 1µF. Pri väčšom C to bude fungovať, len to trafo bude málinko budené aj pri vypnutom thyristore.

lululi · #8 Příspěvek od **lululi** » 24 dub 2013, 18:40

Doma som nasiel 330nF kond a 47 ohm odpor a nic. Skusim este tu vacsi kapacitu pohladat. Pohravam sa s myslienkou ze to budem spinat mechanicky stikacom, lebo uz sa s tym hram dlho nedari sa. Sloby to? Nebol by vacsi naraz na istice,ze by ich vyhadzovalo?

procesor · #9 Příspěvek od **procesor** » 24 dub 2013, 22:11

Aký výkon má to trafo?
S vyhadzovaním poistiek je to jedno či je tam stykač, alebo thyristor, ktorý sa zapína odrazu. Pri veľkom trafe to býva problém. Už sa to tu riešilo. Už 300VA trafo robí problémy s 16A poistkami.

lululi · #10 Příspěvek od **lululi** » 25 dub 2013, 07:13

istic je 20A a hlavny je 25A. Trafo... neviem presne, ale je to EI s cca 40cm2, povodne z 220 na 24 fabricke trafo vinute hlinikom, teraz mam sekundar 7 z. obcas mi vyhodi aj teraz, ale paradoxne, vzdy ked ho skusam na prazdno. Ked na sekundari vytvorim okruh, tak ani raz nevyhodilo a nie a nie vypnut a varí a taví. Ked skusim so sekundarom na prazdno, pekne casuje ale aj sem tam vyhodi istic....kym teda tecie maly prud, tak tyr rozopne, ale ak je velky tak prud tak nie... Mam doma este jeden velky tytistor zdelano v CCCP nejaky T161 tusim, ale ten asi tiez nie je ten GTO... neviem ci by malo zmysel to tam skusit dat, je to taka riadna velka šupa...

BOBOBO · #11 Příspěvek od **BOBOBO** » 25 dub 2013, 07:23

Zkus tam nabastlit triak po vyhození toho horního grece . V nabíječkách chodilo při fázovém řízení běžně i při velkém zatížení bez zlobení .

procesor · #12 Příspěvek od **procesor** » 25 dub 2013, 07:35

50mm2 by si sotva dačo povaril ...skôr to bude 50cm2.
Ak 50cm2, je to poriadny macko.
Odmeraj prúd naprázdno primárom, prípadne aj indukčnosť primáru, ak máš čím merať.

lululi · #13 Příspěvek od **lululi** » 25 dub 2013, 07:54

Pardon, sekol som sa, ano medzi 40 a 50cm2. No je to riadny kus, najme ked ho prenasam. Nemam cim zmerat indukcnost, ten prud by som zvladol

Triak, no to by som musel pozhanat, tyristor som mal tak preto som siel touto cestou....

BOBOBO · #14 Příspěvek od **BOBOBO** » 25 dub 2013, 08:42

Třeba na aukru atp. za pár korun .

lululi · #15 Příspěvek od **lululi** » 25 dub 2013, 09:27

nemohol by som pouzit 2 tyristory miesto triaku?
