nescafe dolce gusto EDG 706.R

Zpráva

ohryzek36 · #16 Příspěvek od **ohryzek36** » 26 bře 2014, 10:33

Jak ta deska vypadá? Není na ní něco napsané? Klidně sem hoď i foto.

Mimochodem - mám tady elektroniku z KP25xxxx (toto) a podle popisu by to mělo být stejné - tvarově je to trojuhleník jako ve starších modelech - zkoušel jsem si část schémata okolo průtokoměru překreslit, tak až to najdu, tak to sem hodím.

Maxell · #17 Příspěvek od **Maxell** » 27 bře 2014, 10:22

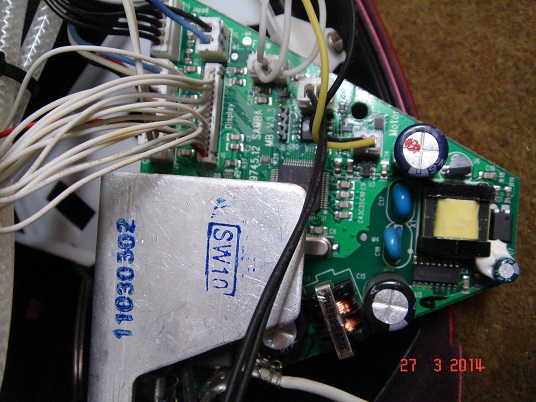

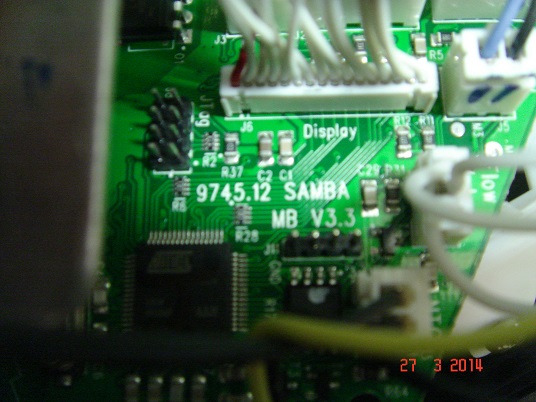

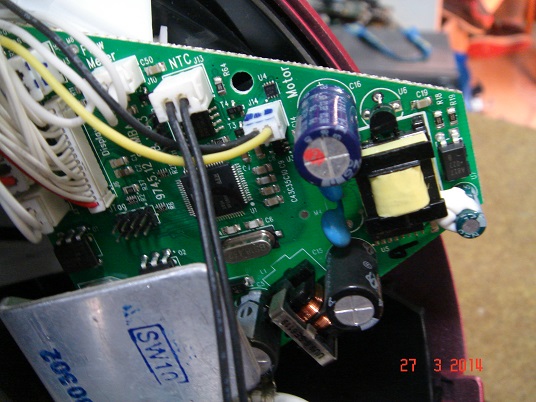

Přikládám foto.

ohryzek36 · #18 Příspěvek od **ohryzek36** » 27 bře 2014, 10:56

Tady máš překreslený ten vstup průtokoměru - je to vlastně zapojené tak, jak jsem předtím psal. Zbytek zatím nemám, ale možná něco přihodím, jestli na to dostanu náladu.
