nescafe dolce gusto EDG 706.R

Zpráva

Maxell · #1 Příspěvek od **Maxell** » 10 bře 2014, 15:48

Zdravím.

Původní závada tohoto kávovaru byla ta, po zapnutí nešla vůbec voda přes trysku. Hlásilo to chybu- žádná voda. Rozdělal jsem celou hlavu, vyčistil trysku ventil, hadičky.

Po zapnutí vše ok. Dám spustit program. Voda teče, ale po chvíli to nahlásí zase - žádná voda, dám ok, jede, za chvilku zase, dám ok. Vyhodí chybu 005 a rozsvítí se ikona, abych vypnul ze zásuvky.

Tak nevím, jestli to nechce nějaký reset nebo jestli je tam nějaký čidlo.

Abych nezapomněl, nemám náplně, takže to zkouším bez nich, ale to by snad neměl být problém.

Díky moc za rady.

keemo · #2 Příspěvek od **keemo** » 10 bře 2014, 18:28

Prutokomer...

Maxell · #3 Příspěvek od **Maxell** » 10 bře 2014, 20:21

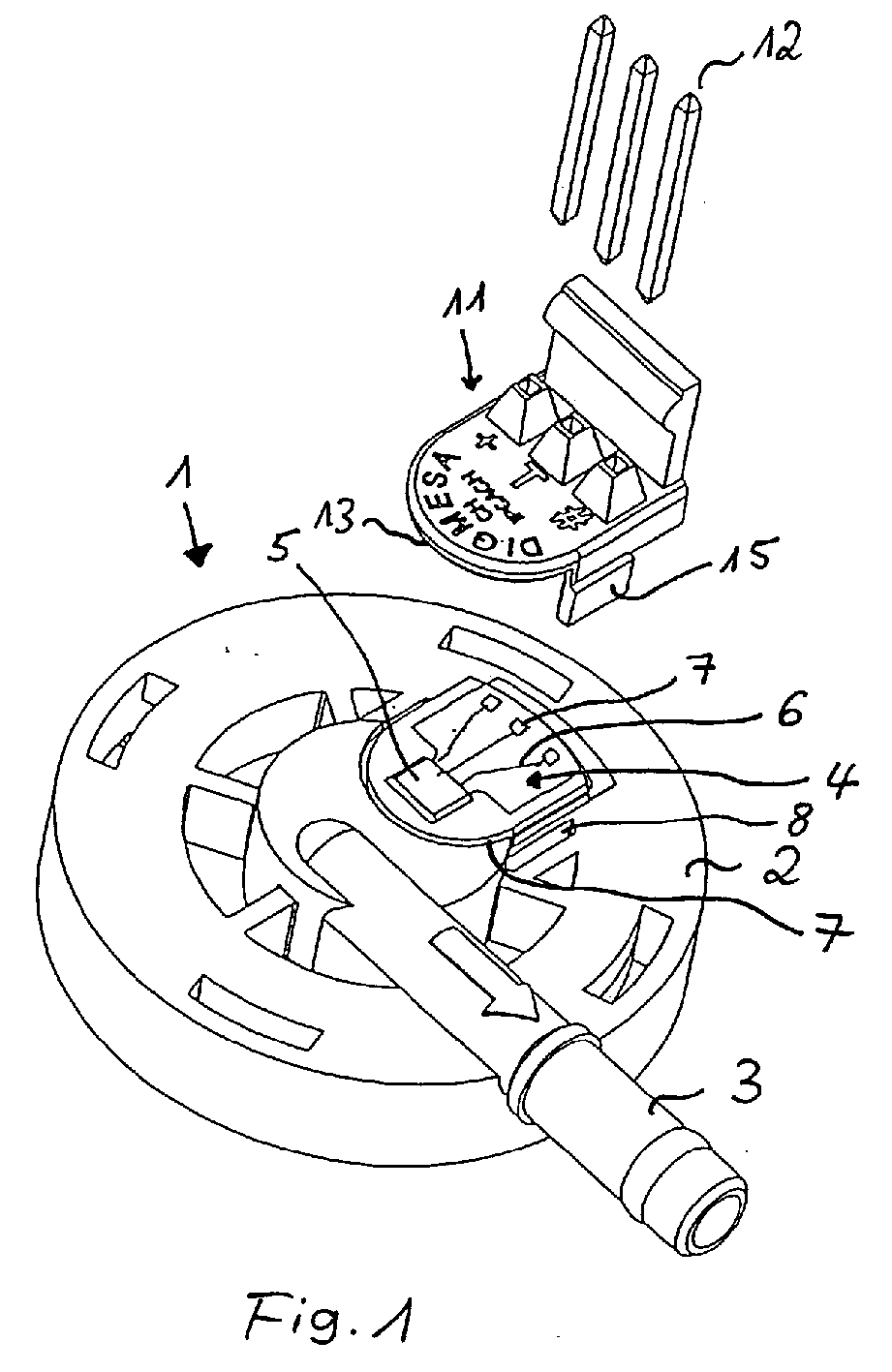

Tak jsem rozdělal ten průtokoměr viz. obrázek.
Ale nevím, jak změřit ten snímač, zda je ok. Zkoušel jsem fouknout a roztočit vrtulku a měřit, ale nic jsem nenaměřil. Odporově taky nic.

keemo · #4 Příspěvek od **keemo** » 10 bře 2014, 20:30

Je tam hallova sonda a na vrtuli magnet... Ked mas schemu tak na jednej nohe 5v na dalsej kostra a na zbylej pulzy pri pohybe... Ale co a kam neviem...

keemo · #5 Příspěvek od **keemo** » 10 bře 2014, 20:31

Ohryzek36 poradi asi viac

ohryzek36 · #6 Příspěvek od **ohryzek36** » 10 bře 2014, 20:35

Jednoduše - v průtokoměru (na pozici 5 na tom nákresu) máš hallovu sondu - po připojení napětí (typicky 5V) na piny "-" a "+" by se na výstupu "#" mělo objevit napětí v závislosti na polaritě přiloženého magnetu (jde to zkusit i s venkovním magnetem), prostě 0V nebo 5V (log. 1 a log.0) po profouknutí průtokoměru se ta polarita mění tak rychle, že se to už multimetrem měřit rozumně nedá - dá se měřit buď logickou sondou, osciloskopem, nebo nějakým podobným přípravkem - mám na to logickou sondu s akustickou signalizací - prostě se při profouknutí průtokoměru rychle rozpípá.

Ale na jednoduché změření funkčnosti toho snímače by mělo stačit rozcvaknout průtokoměr (aby byl bez vrtulky), připojit ho tak na elektroniku pressa, to zapojit do sítě a měřit napětí mezi "-" a "#" a přitom přikládat nějaké magnety k snímači průtokoměru. Možná bude potřeba to presso zapnout z pohotovostního režimu - jinak může být napájení průtokoměru vypnuté.

keemo · #7 Příspěvek od **keemo** » 10 bře 2014, 20:40

Jo aha ono to ma na sebe značky :-)

som si nevšimol

ohryzek36 · #8 Příspěvek od **ohryzek36** » 11 bře 2014, 06:49

Takže - malé doplnění...

Zrovna jsem se podíval do dokumentace k hodně podobnému pressu (Krups KP2506), což je vlastně to samé, ale od jiné značky (je to všechno dělané v licenci asi od nescafe - dělají i nespressa) a chyba 005 má znamenat chybu topného tělesa - že se těleso není schopné zahřát na operační teplotu (což bývá tak kolem 85°C) během vymezeného času (což bývá asi tak minuta - nevím).

Maxell · #9 Příspěvek od **Maxell** » 11 bře 2014, 09:04

Tak jsem zkoušel měřit při zapnutém kávovaru a nahřívání trvá cca 35 vteřin a teplota tělesa je cca 83 stupňů, takže voda těch 85 by mohla mít.

Pak jsem měřil na průtokoměru a na + je 4.92V a po zapnutí se na # oběví 3.2V zmizí a zase 3.2V a vypne se a to napětí tam zůstane.

ohryzek36 · #10 Příspěvek od **ohryzek36** » 11 bře 2014, 16:30

Tak to těleso vypadá v pořádku, možná že by mohl být problém v tom, že by presso nezvládalo dohřívat topné těleso během výroby horké vody, ale toto asi ten problém nebude - tipuju, že to bude tu chybu házet i při výrobě studené vody a to by už smysl nedávalo...

Takže, jestli je to opravdu tím průtokoměrem (asi mám tabulku s odlišnýmy chybovýmy kódy) tak by se to napětí na výstupu průtokoměru mělo měnit aspoň v závislosti na vnějším magnetickém poli (prostě magnet přiložený k tomu černému snímači by měl způsobit změnu napětí), případně by mohlo také pomoct profouknutí průtokoměru - po roztočení turbíny by se také mělo napětí měnit.

Jestli se toto neděje, tak je potřeba buď vyměnit celý průtokoměr nebo jenom ten snímač - jestli je to ten průtokoměr zn. Digmesa, co je na nákresu, tak stačí chytit všechny 3 nohy (poz. 12) do kleští (nebo do svěráku) a vytáhnout je ven - většinou jdou i s tím krytem (poz. 11), někdy se ten kryt musí vytáhnout jako první. Snímač, co je vevnitř (poz. 5) má jenom zahlé nohy zaražené do plastu tím vnějším konektorem - dá se jednoduše vytáhnout a vyměnit, myslím, že se dá nahradit tím TLE4935L z gesu.

keemo · #11 Příspěvek od **keemo** » 11 bře 2014, 17:37

Neni tych 3,2v trochu malo?

Maxell · #12 Příspěvek od **Maxell** » 12 bře 2014, 17:26

Ta sonda se chová dost divně. Jako by vysazoval. Jednou na výstupu je napětí, pak ne.

Začnu od ní. Objednám tu sondu a uvidíme. Pak dám vědět.

ohryzek36 · #13 Příspěvek od **ohryzek36** » 12 bře 2014, 17:51

Jak vysazovala? Na výstupu # by mělo být buď těch (asi) 5V (typicky - to co je na +) nebo 0. 3,2V tam sice také může být, ale to by muselo způsobovat něco na elektronice - průtokoměr má vlastně na výstupu otevřený kolektor a minimální napájení 3,8V, tak je možné, že se napájí 5V a výstupní signál si procesor zpracovává už v 3,3V logice. Možná zkusím zítra z nějaké desky (z dolce gusta) to zapojení průtokoměru obkreslit - také by mě to zajímalo...

Maxell · #14 Příspěvek od **Maxell** » 12 bře 2014, 18:19

Jednou to zapneš, na # je cca 3,2V, pak to zkusím znova a je tam nula po celou dobu procesu, než to napíše žádná voda.

Maxell · #15 Příspěvek od **Maxell** » 26 bře 2014, 09:42

Tak jsem koupil ten snímač novej, ale závada je stejná.
Nemáte někdo schéma, nebo nějakou radu. Elity jsem prošel, ale bez schémy to nemá cenu dál bádat.
Díky za odpověď
