Zesilovač SONY TA-3650, jak nastavit DC offset? VYRESENO

Zpráva

tappaja · #16 Příspěvek od **tappaja** » 08 kvě 2014, 17:16

serviceman píše:Jestli je tam +28V v obvodu ochrany místo záporného -44V, tak tam asi chybí záporná větev napájení.

Vypadlo mi tam minus, namerim tam jen -28V

serviceman · #17 Příspěvek od **serviceman** » 08 kvě 2014, 17:20

Tak to musí mít Q403 rozpojený přechod BE. Měřit, měřit...

tappaja · #18 Příspěvek od **tappaja** » 08 kvě 2014, 17:24

serviceman píše:Tak to musí mít Q403 rozpojený přechod BE. Měřit, měřit...

Q403 jsem mel venku, promeril jsem ho testerem soucastek od Zajice, jevi se OK.
Zkusim je prohodit s Q405-406

tappaja · #19 Příspěvek od **tappaja** » 08 kvě 2014, 17:37

No ty vado,
to musel kuchat nejakej odbornik, ten tranzistor tam byl napajenej obracene, takze jsem ho osadil jak ma byt a ted zacala fungovat ochrana a tim padem to vystupni rele vubec nevybavi...

tappaja · #20 Příspěvek od **tappaja** » 08 kvě 2014, 18:47

Q303 & Q304 jsou taky neorigo, jak to tak vypada.

Ve schematu je dvojice 2SA896 & 2SC1811 a nekdo tam soupnul 2SC1904 & 2SA899.

#21 Příspěvek od **ok1hga** » 08 kvě 2014, 18:47

serviceman píše:Jestli je tam +28V v obvodu ochrany místo záporného -44V, tak tam asi chybí záporná větev napájení.

. . . kdyby tam nebyla, neseplo by relátko k reprákům.

sorry, čuměl jsem na raketoplán a odeslal jsem to pozdě . . .

tappaja · #22 Příspěvek od **tappaja** » 09 kvě 2014, 00:25

Tak vyreseno, tantaly na pozici C302 to mely za sebou...

Ted je DC offset v radu mV...

teda smekam pred tim kutilem, jak obesel tu ochranu

Diky vsem, jste fakt borci! Merit merit a jeste jednou, merit!

Diky!
Tappaja

tappaja · #23 Příspěvek od **tappaja** » 09 kvě 2014, 00:47

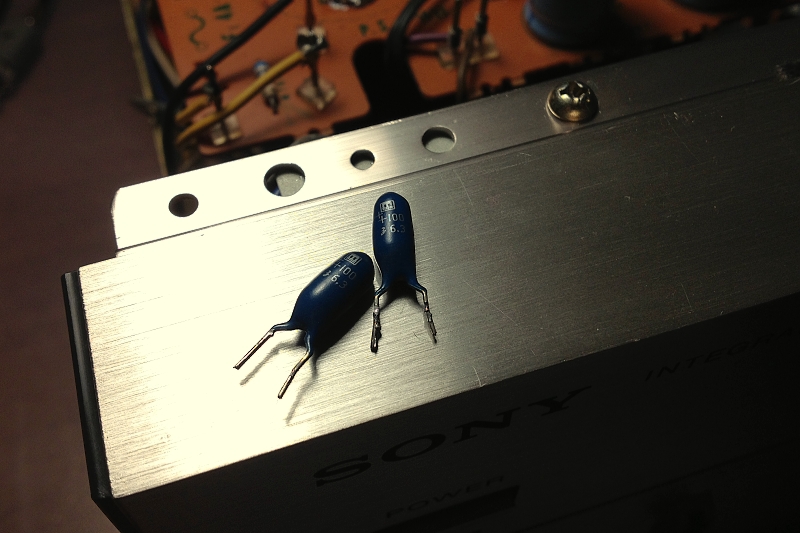

Tady jsou...

A ted me ceka ten civkac ze svate trojice

#24 Příspěvek od **mi-ro** » 09 kvě 2014, 17:55

Takový dvě malý součástky za pár korun a nešel kvůli tomu celej zesilovač? To není snad ani možný.

#25 Příspěvek od **ok1hga** » 09 kvě 2014, 19:07

tappaja píše:Tak vyreseno, tantaly na pozici C302 to mely za sebou...

gratuluji !
ještě napiš, jestli měly ty tantaly jenom svod, nebo byly úplně do zkratu ?

ZVUK2000 · #26 Příspěvek od **ZVUK2000** » 10 kvě 2014, 09:10

mi-ro píše:Takový dvě malý součástky za pár korun a nešel kvůli tomu celej zesilovač? To není snad ani možný.

To nasere

A pak někomu něco opravuj, vadná je jedna malá SMD dioda. Chceš pak za opravu 300kč a zákazník se rozčiluje že za takové titerné smítko platit nebude :roll:

#27 Příspěvek od **rnbw** » 10 kvě 2014, 16:02

Tak mu daj diodu zadarmo a vypytaj si peniaze len za pracu :lol:

tappaja · #28 Příspěvek od **tappaja** » 11 kvě 2014, 13:29

ok1hga píše:
tappaja píše:Tak vyreseno, tantaly na pozici C302 to mely za sebou...

gratuluji !
ještě napiš, jestli měly ty tantaly jenom svod, nebo byly úplně do zkratu ?

Ty tantaly nemaj zadnou kapacitu, odpor 4 ohmy...

ZdenekHQ · #29 Příspěvek od **ZdenekHQ** » 11 kvě 2014, 21:28

Na tu pozici elyt vůbec nepatří, a když už, tak obyčejnej a na velký napětí, ten snáší malou AC složku kolem nuly relativně dobře, horší je to ale s jeho vlastnostmi, jaksi na to není stavěnej.

Dát tam tantal je ale dost odvážný. Já osobně tantaly vůbec nemám rád, už se mě v životě natrápily dost.

tappaja · #30 Příspěvek od **tappaja** » 11 kvě 2014, 22:23

No, origo tantal, oproti servisnimu manualu, mel 100uF/6.3V, dal sem tam obyc 100uF/50V, tak jestli vydrzi dalsich 20 let, tak budu spokojenej
