petrfilipi · #16 Příspěvek od **petrfilipi** » 15 čer 2015, 22:27

Já jsem sondy vyráběl z 1/2" klasické vodovodní instalační trubky, vpředu jsem udělal pilkou asi 2cm zářez, vzadu (délka sondy byla si 15cm) jsem vyřízl závit M12x1,5 pro klasickou elektrikářskou průchodku a ve směru od zářezu jsem vlisoval matku M8, kterou jsem provrtal na průměr asi 8,5mm (slouží jako středící pro samotrnou nerezovou sondu).
Vlastní sonda je nerezová 8mm tyčka, vzadu provrtaná a do ní je zaletován vodič asi 2,5mm2 (aby to mělo nějakou mechanickou pevnost).
Pro upevnění jsem použil staré 1/2" nástěnky a svařil jsem si konstrukci, kterou jsem lehce přidělal do místa měření. Sondu jsem připevnil dvojitými objímkami právě na ty 1/2" trubky.

Prostě něco jako tady: http://www.cerpadlo-cerpadla.cz/cerpadl ... diny-nerez

PF

jova1 · #17 Příspěvek od **jova1** » 15 čer 2015, 23:14

Zajímavé zapojení je v knize Amatérská elektronika v domácnosti a při rekreaci.
Jako čidlo je tam použitý termistor nebo výkonový tranzistor zalitý v izolaci. Ta součástka je trvale ohřívaná procházejícím prodem a pokud je ponořená pod vodou tak je ochlazována. Když se vynoří, tak se ohřeje a operák to vyhodnotí a zastaví čerpadlo. Žádné vodivé spojení s vodou, žádná údržba.
Když jsem doma řešil rozvod vody po zahrádce, namontoval jsem na čerpadlo tohle zařízení.http://www.e-cerpadla.cz/ovladaci-jednotka-pedrollo-easysmall-230-p-8041.html
Funguje to spolehlivě, otočím kohoutkem a zapne se čerpadlo, zastavím kohoutek, čerpadlo se vypne. Je tam zabudovaná i ochrana pro běh nasucho. Stačí jen ta jednotka a čerpadlo. Žádná tlaková nádoba, tlakový spínač... Na toho mališe to zřejmě, ale nebude. Chce to oběhové čerpadlo kterému nevadí uzavřený výtok.

janousek · #18 Příspěvek od **janousek** » 15 čer 2015, 23:27

http://www2.produktinfo.conrad.com/date ... LM1830.pdf

#19 Příspěvek od **hafca** » 16 čer 2015, 08:36

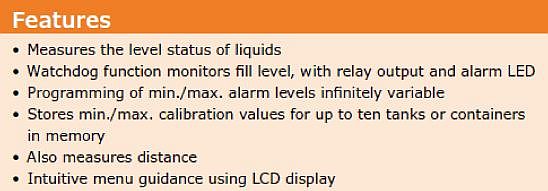

Záleží na tom, jak moc chytré a elegantní to chceš. Možná, že by se dalo použít zapojení co vyšlo v Elektoru 12/2015. Je sice složitější, ale měří a hlídá hladinu ultrazvukem. Používá UZ čidla k Arduinu.

lesana87 · #20 Příspěvek od **lesana87** » 16 čer 2015, 09:20

Ultrazvuk ve vrtu?

#21 Příspěvek od **hafca** » 16 čer 2015, 09:34

Píše studna, pak zase vrt, kdo ví, jak to vlastně vypadá. Ani o hloubce vlastně nic nepíše. :roll:

bum · #22 Příspěvek od **bum** » 16 čer 2015, 17:56

Něco podobného jsem kdysi řešil pro kamaráda sice pro DÁRLING s klasickým čerpadlem pro možnou inspiraci to je na webu. ČLÁNEK DÁRLING ten je v provozu od roku 2008 bez problémů a druhé zapojení ČLÁNEK AUTOMATICKÉ HLÍDÁNÍ HLADINY od roku 2011 také bez problémů.
Hodně zdaru v tvorbě.

Artaban001 · #23 Příspěvek od **Artaban001** » 16 čer 2015, 18:13

Na ochranu vřetenovýho čerpadla před během na sucho používáme komplet MAVE 2HH3 už nějakej ten rok i s originál snímači. Zatím se měnil pouze stykač a opravoval plošný spoj, když trošku zvlhnul - není dobré hermeticky to uzavírat, když je to uzavřený ve studni, dvě díry ve spodní straně ty krabičky problém navždy vyřešily. Bez nich se občas musela ze vnitř vylejt voda..
Voda se k prostoru s tou elektronikou nedostane, ale páry ano a ty zkondenzují uvnitř a voda nemá kam jít. Takže úplná vodotěsnost byla na škodu, když to není plynotěsný..

Nikeed12 · #24 Příspěvek od **Nikeed12** » 18 čer 2015, 20:37

Ať se chápeme, je to studna hluboká cca 5 metrů a v té studně je udělaný vrt k pramenu cca 8 metrů takže celkem i s vrtem 13 metrů, problém ale je ze voda je většinou jen metr nad vrtem, proto musí být čerpadlo přímo ve vrtu.
Jinak jsem zkonstruoval obvod, na který odkazoval kolega ve druhém příspěvku. Zařízení mi sice funguje ale pouze pokud mám krátký (cca metr dlouhý) kabel k čidlu, když ho mám dlouhý 20 metrů tak už nefunguje, neměl jsem po ruce trimr pro nastavení R2 tak jsem laboroval s odporama a nepovedlo se mi to s takto dlouhým kabelem nastavit, ještě mě napadlo jestli nemůže být zrada v tom, že jsem měl kabel smotany, kdybych ho rozvinul možná by to fungovalo, až bude čas tak to vyzkouším s trimrem a natahnutym kabelem.

Artaban001 · #25 Příspěvek od **Artaban001** » 18 čer 2015, 20:56

Pokud jsi použil to "barevný schéma", tak může být velký problém to, že ten generátor střídavého napětí jede na takový frekvenci, že kapacita kabelu působí jako svod. Takže buď použij jiné řešení, nebo elektroniku dej co nejblíž to jde k vlastní studni..

jiriS · #26 Příspěvek od **jiriS** » 18 čer 2015, 22:34

Používám na snímač (sice asi jen 13-14m) ss napětí, ale impulsně- jednou za cca 10s přivedu napětí na elektrodu, po krátkém ustálení přečtu stav a napájení odpojím. Indukčnost přívodů tak nemusím řešit, rezistor na snímací elektrodě je 1MΩ, vstup logiky přes 1kΩ rezistor a 1n2 kapacitu proti zemi.
Jirka

workhard · #27 Příspěvek od **workhard** » 19 čer 2015, 01:17

Použil bych ten plováček co linkoval Cowley. Vše ostatní se bude s*át

Artaban001 · #28 Příspěvek od **Artaban001** » 19 čer 2015, 16:15

Až Ti ten plováček oleze "šlemem", bude se ti sr..t taky..

weed_smoker · #29 Příspěvek od **weed_smoker** » 19 čer 2015, 18:13

Hledej "hydrogenerátor" ,je to takovej mezikus do hadice,kterej má v sobě vrtulku a DC motorek s permanentním magnetem.Pokud bude dávat napětí,znamená to,že čerpadlo nejede nasucho ani do ucpanýho,protože voda točí tou vrtulkou.Každá elektroda s DC napájením použitá jako hladinový čidlo dopadne tak,že se anoda rozpustí.Na sledování hladiny v nádrži stačí roura s plovoucím magnetem okolo,u ponorek se musí snímat tlak na výstupu,nejde-li použít plovák.Taky by možná šel použít tlakovej diferenciální snímač třeba ze dvou hladiňáků z pračky,ale nebude sranda ho správně seštelovat.Jsou i polovodičový "tlakový diferenciály",některý vodu v sondě snesou,jiný ne.

Artaban001 · #30 Příspěvek od **Artaban001** » 19 čer 2015, 20:26

24V z kontrolkovýho trafa - nebo jinýho bezpečnostního (cca do 30V) pustíš do série ze vstupem do monolitického usměrňovacího můstku na elektrody. Takže při zaplavení elektrod bude na výstupu můstku stejnosměrný proud schopný sepnout nějaké citlivé relé. elektrodama bude procházet ideální diodama zkreslená střídavina 50Hz. Pokud ty snámací elektrody uděláš stejně, jako u MAVE: což jsou v pohárku zalitý 2 nerezový hřeby, které přesahují ven z pohárku. když dáš pohárek tak, aby byl dnem nahoru a elektrodama dolů, tak se při zaplavení elektrod vytvoří u dna vzduchová kapsa a pokud ty elektrody dost pečlive zaliješ nějakým tím epoxidem, či jiným lepidlem vhodným pro potravinářské účely, máš nesmrtelnou sondu.
Jinak elektromagnetický čerpadla nejsou příliš náchylná na rozumně krátký běh na sucho. Není v nich žádný píst, ani ucpávka. Tlak vytváří vibrující něco jako gumová membrána. Voda je hlavně pomáhá líp chladit.Takže i jakýkoliv průtokový spínač by byl řešení.
