Aiwa NSX-S909 nejde zapnout

Zpráva

oravan · #16 Příspěvek od **oravan** » 14 lis 2017, 23:14

Prosím máš SM k tej veži ďakujem

#17 Příspěvek od **rezis** » 15 lis 2017, 07:47

Kluci díky za snahu. Nicméně když z toho vytáhnu zesilovač pro výškovou sekci tak to jede.

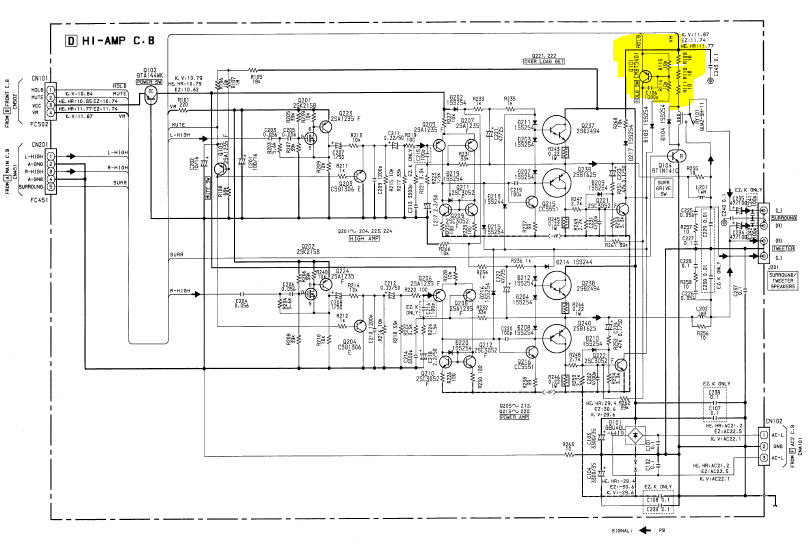

Přikládám výstřižek zapojení. Spíš mi poraďte jak je možné, že po zapnutí bez repro se mi na výstupech objeví -30V a pomalu se zvedá k 0. Na to dle mě zareaguje obvod který je označen žlutou barvou a pošle mi signál HOlD a tím celý strat systému hasne.

oravan: manuál je na

Kód: Vybrat vše

elektronanya

sinclair · #18 Příspěvek od **sinclair** » 15 lis 2017, 08:58

Protože je přepálený jeden z emitoráků následkem prošvihnutí darlingtonu.

#19 Příspěvek od **rezis** » 15 lis 2017, 14:02

Bohužel. To by bylo moc snadné. Na to bych přišel i já

oravan · #20 Příspěvek od **oravan** » 15 lis 2017, 17:21

ďík

#21 Příspěvek od **rezis** » 15 lis 2017, 19:09

Klucí nějaké nápady?

oravan · #22 Příspěvek od **oravan** » 15 lis 2017, 22:49

No ja neviem takto to ťažko opísať ale ak ide pravý dobre tak to porovnaj

sinclair · #23 Příspěvek od **sinclair** » 16 lis 2017, 03:54

A obě napájecí haluze po vytažení toho modulu drží pevný napětí?Nemůže se stávat, že pro jednu haluz má grec půlku přerušenou a tak se nabíjí přes něco odjinud? To by vysvětlovalo těch počátečních -30V výstupu, vzrůst na nulu. Ochrana to ale neodblokuje, takže pokud nejsou darlingtony ani emitoráky v řiti, tak jedna haluz není tvrdá, ale plave.
Pokud bude něco s jednou haluzí, pak to může takto reagovat na nesymetrii napájení a ochranný obvod to neodblokuje.
Ten fous, ze kterýho se bere napětí pro předpěťový diody darlingtonů je v pohodě? Darlingtony předpětí dostávají a na Si diodách jsou úbytky? Teče těmi diodami proud?
Šmankote, dyť je tam pět a půl součástky, tož měř :-)

#24 Příspěvek od **rezis** » 16 lis 2017, 12:13

Napětí obé drž, diodama nic téc nemůže jsou napájeny odjinud, A to napájení logika nesepne pokud HODL není v úrovni H

#25 Příspěvek od **rezis** » 18 lis 2017, 15:50

Tak opraveno. Měřením na těch tranzistorech které jsou na emitorových odporech jsem zjistil, který spíná chybu. Následně... no prostě dělal to samotný tranzistor pro vyhodnocení přetížení. Proto na emitorových vše ok. Jen nechápu. Měřením vypájeného tranzistoru ok. Po rovnání s druhým Ok. napájení zpět a jede to .... nechápu. V zapojení se prvně choval nespecifikovaně. něco v samotném pouzdru?

sinclair · #26 Příspěvek od **sinclair** » 18 lis 2017, 16:05

No já myslel, že vyhodnocovací obvod a chybový napětí z něj máš prověřený jako první. Ten to totiž po nějaké festovní ráně z emitoráku /která ho může přepálit i nemusí, může prorazit konec, ale taky nemusí/ vždycky schytá jako první.
Taktéž se často "zapomene" u jiných zapojení na nenápadný tranzistor, teplotně řídící předpětí budičů - pokud se provalí konce i s budičema. Ausgerechnet bývá umístěný jinde, třeba z druhé strany chladiče, takže si ho nikdo moc nevšímá. Vymění se budiče, konce, kdo nemá régl zapne a ono se to pak provalí znova..
Třeba u autozesilovačů, kde byl často emitorák jen jeden, často byl podpálený jen ten snímací tranzistor. Prostřednictvím dalšího, sběracího zablokoval měnič, i když všelijaký zkraty konce a budiče přežily.
Je to věc návrhu toho snímacího obvodu a jeho ochrany i při extrémních stavech.
Už jsem tu psal o tranzistorech, jejichž vada šla odhalit jenom proudovým analogovým ohmmetrem a to při průtoku většího měřicího proudu. Na digitálu ukázal uvěřitelnou betu a na dio-testu žádné nápadně zvětšené úbytky na přechodech, ani svod.
Až proteklo přechodem E-B nějakých 30mA, teprv se to porovnáním s C-B ukázalo.
Ale klidně ten tranzistor mohl být jen blbě zapájený, nebo je chyba přímo v něm a teplotním šokem "se opravil". Ale nebývá to nadlouho.
Radil bych vyměnit ho za nový kus, po čase to bude nasírat znova.

#27 Příspěvek od **rezis** » 18 lis 2017, 19:51

Ono udělal jsem blbost. Vytáhl jsme ten blok ven (namontovaný se měřil blbě) a prostě prolítl podle toho co mě napadalo, že to může dělat. Bohužel tak jsem chybu neobjevil. Tak jsem si blok tak nějak vypodložil, že se tam šlo dostat a měřit pod napětím a vše bylo jinak. - spíš tipuji svod. Ona celá ta věž zespodu je hodně orezlá - je v dílně kde se v zimě netopí.
