#16 Příspěvek od masar »

Peedros píše:Chlapi díky, jinak je to zase ten druhoválečnej Modrý bod - Ideal Radio S6640...
Začal bych tím reproduktorem. Jedná se o tzv. dynamický buzený reproduktor, tzn. že nemá permanentní magnet, ale elektromagnet, jehož cívka je zapojena jako součást LC-filtru zdroje anodového napětí. Je tedy při kontrole reproduktoru třeba kontrolovat i velikost buzení (celkový proud ze zdroje).
Proto je jednodušší nejprve vyzkoušet jiný (ověřený) reproduktor (s permanentním magnetem), aby bylo jasno, odkud pochází zdroj zkreslení. Ikdyž náhrada nebude mít správnou impedanci, nebude příčinou zmíněného zkreslení.
Impedanci kmitačky lze zjistit buď postupem od Bernarda nebo třeba podle tohoto návodu.
:wink:
Kremik
Příspěvky: 3881
Registrován: 30 bře 2012, 00:00
Bydliště: Havířov

#17 Příspěvek od Kremik »

K těm impedancím reproduktorů - Jestli si dobře pamatuju, tak telka LUX65 měla PCL86 připojenou přímo na reprák, a ten měl tuším impedanci 150Ω. Je už to hodně let, ale pamatuju si to takhle. Možná by to šlo ještě někde dohledat. Ten repráček jsem si nechal, na nic ale nikdy nepoužil, a nevím, jestli ho ještě mám nebo už ne.
Uživatelský avatar
breta1
Příspěvky: 3494
Registrován: 09 zář 2005, 00:00

#18 Příspěvek od breta1 »

No, to asi tak nebude....
Uživatelský avatar
Dvoulampovka
Příspěvky: 291
Registrován: 25 čer 2011, 00:00
Bydliště: KOLÍN

#19 Příspěvek od Dvoulampovka »

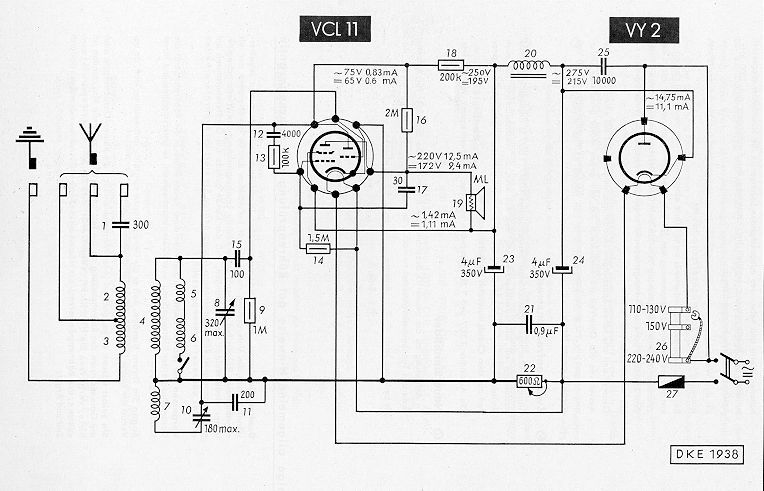

Neměl trafo, šetřilo se......
Přílohy
(59.42 KiB) Staženo 235 x
Uživatelský avatar
sinclair
Příspěvky: 9841
Registrován: 02 úno 2005, 00:00
Bydliště: Luhačovice

#20 Příspěvek od sinclair »

Goebbelsova tlama měla magnetický reproduktor s magnetem z lisovaných železných pilin a košem z lisovaného, trochu tvrzeného papíru. Cívka toho sráče měla takovou impedanci, že se "s trochou dobrý vůle" dala zapojit rovnou na VCL11.
Až pozdější, poválečné nejrůznější překopávky na kdeco, co bylo po ruce, měly dynamický reproduktor a pokud tam VCL11 zůstala, tak bylo potřeba trafo s primárem myslím okolo 10kOhm či nějak podobně vysoko.
Celý to byla jedna velká hrůza.
Rejžák by ještě i dneska čuměl jak puk, jak strašně se dá ojebat rádio..
Uživatelský avatar
Hejnicek
Příspěvky: 2251
Registrován: 16 čer 2004, 00:00

#21 Příspěvek od Hejnicek »

Ten reprak u Tlamy jsem musel previnovat, samozrejme jsem to tam nenarval vsechno, ale hraje to (alespon donedavna).
Kdyby nahodou nekdo mel....
Uživatelský avatar
dobrman
Příspěvky: 1512
Registrován: 12 srp 2012, 00:00
Bydliště: J H

#22 Příspěvek od dobrman »

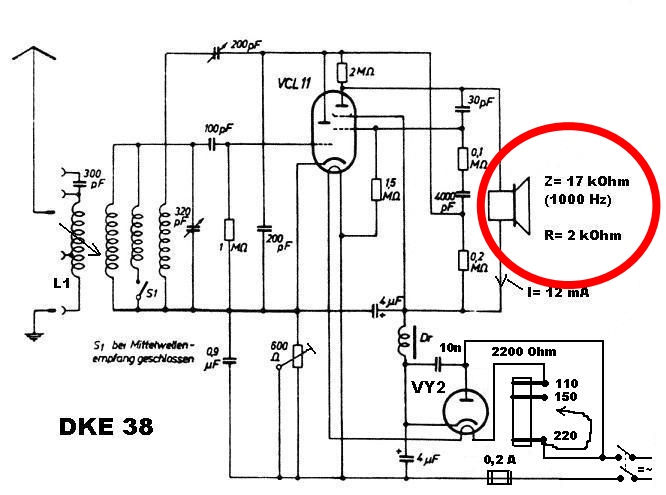

impedanci měl fakt slušnou :)
Přílohy
(72.03 KiB) Staženo 175 x
Uživatelský avatar
sinclair
Příspěvky: 9841
Registrován: 02 úno 2005, 00:00
Bydliště: Luhačovice

#23 Příspěvek od sinclair »

To je ještě dobrý!
Myslím, že v Sonoretách RV12, kde pracovaly vojenský uni pentody RV12P2000 jako zpětnovazebák a zesilovač a mohla se klidně použít místo selénu i jako usměrňovač - tak tohle RVčko potřebovalo přizpůsobení repráku, tedy výstupáček s primární impedancí myslím 15kOhm. Označení VT80, dvousloupek.
Neumím si dost dobře představit drát na primáru toho výstupáčku. A byl podle fotek maličký a zřejmě se i po válce běžně vyráběl, Fusek ho prodával hodně dlouho. On vůbec Fusek měl spoustu "spešl" záležitostí, soudě podle jeho dobovýho "katalogu". Jasněže převážně inkurant, ale spoustu toho musel nechávat i dělat, třeba zrovna ty výstupáky na RV, nebo i na heptodu z ECH/UCH21, ta potřebovala dokonce primární impedanci výstupáku 20kOhm, aby dala asi 0,5W výkonu.
Já to nikdy v ruce neměl, ale ty RVčkový Sonorety prej hulákaly úžasně :D
Tenkrát to měli bastlíři mnohem jednodušší. K jedný lampě patřil jeden-dva výstupáky, v nabídce třeba 30 druhů tlumivek, 20 velikostí a uspořádání síťáků a bylo.
Když někdo chtěl něco speciálnějšího, tak motal. Tehdy to byla naprosto běžná věc, každý to ovládal, uměl to spočítat i pionýr a každý druhý bastlíř měl navíječku, někteří na fakt profi úrovni.
A taky se hlavně dal běžně koupit za pár šušňů na malých cívkách 125 a 250g skoro jakejkoliv drát. Jadýrko se obvykle vykuchalo z něčeho vojenského, vždycky v tom byly suprovní německý M plechy.
Ještě koncem 50.let se tu různě poflakovaly takové hromady inkurantu a s tak kvalitním materiálem, že bastlíři nejradši stavěli z toho. Ostatně je to vidět i na zaměření nabídek obchodníků z té doby.
Třeba u svitkových kondíků z aparátů wehrmachtu měl bastlíř skorem 100% jistotu, že nechytí svod, nezničí tehdy celkem drahou lampu a i dlouho a hodně vydrží.
Míval jsem jako kluk strejdou darované, německé svitkové sikatropy a ty byly všecky nejmíň na 500V. Celou velkou bednu MP bloků Bosch, některé i trojité, jsem zpracovával už jako větší do výhybek beden, byly výborné a měly lepší poměr objem/kapacita, než moderní poválečná výroba Tesly.
Uživatelský avatar
Peedros
Příspěvky: 355
Registrován: 07 dub 2009, 00:00
Bydliště: Plzeň

#24 Příspěvek od Peedros »

Dnes jsem se po dlouhé době zase dostal k rádiu. Opravdu je tam dynamicky buzený reproduktor, už jsem se alespoň zorientoval v tom chumlu drátů u výstupáku. Odpájel jsem vodiče z usměrňovačky do elektromagnetu reproduktoru a také vodiče co vedou do filtračních kondenzátorů a dál k elektronkám. Elektromagnet jsem napájel ss napětím, abych dosáhl potřebných 57mA protékajících zkrz cívku elektromagnetu reproduktoru. To se mi nakonec stejně nepovedlo,potřeboval bych cca 70Vss,abych tohoto proudu dosáhl. Nakonec mi krz elektromagnet procházelo 40mA. Odpájel jsem reproduktor od výstupáku a připojil ho na nf. generátor. Reproduktor normálně hrál, zkusil jsem mu změřit za pomoci nf generátoru a nf voltmetru impedanci, ta mi vyšla cca 3 Ohmy. Pak jsem zkusil připojit na sekundár výstupáku cca 6,8V~ (žhavící napětí), na primáru bez zátěže bylo 269V~. Proud sekundárem byl 160mA. Podle výpočtu mi vychází při vypočtené impedanci reproduktoru 3 Ohmy impedance primáru cca 4,6kOhm. Což se vůbec neshoduje s datašitem EL11, která předepisuje při stejných napětích impedanci primáru 7kOhm. Dál ovšem nevím co s tím? Nevím zda je chyba ve výstupáku nebo v reproduktoru. Možná jak psal masar nahradit reproduktor nějakým 4 Ohmovým reproduktorem, pak by impedance primáru byla cca 6200 Ohm, což by bylo mnohem blíže datasheetu. Další věc je, jak psal Sinclair, zkusil jsem měřit svod primár vůči kostře trafa a je tam cca 18kOhm,což mi přijde žalostně málo.
Uživatelský avatar
sinclair
Příspěvky: 9841
Registrován: 02 úno 2005, 00:00
Bydliště: Luhačovice

#25 Příspěvek od sinclair »

Tos ale měřil ten výstupák při 50Hz, kde už v praxi /u takovýho rádia/ skoro nefunguje, nebo má velký pokles.
U jednočinných výstupáků takto jednoduše převod impedance, ani napětí měřit nejde. Kór v opačném gardu - může to ukazovat blbosti - např. kvůli ztrátám se sekundární závity přidávají a primární ubírají.
A to naměřený napětí naprázdno na primáru je taky blbost.
Jaký anodový napětí by ta koncovka musela mít, aby vyprodukovala /při svém vnitřním odporu/ takový efektivní napětí? Nepřijde Ti to jako hloupost?

Na ten izolační odpor si dej majzla a zkus ho párkrát posušit v troubě, třeba při 60°C. Musí to mít konečných aspoň několik mega. To není při napětích kolem 350-400V nijak přehnaný požadavek.
Vypadá to na zvlhlou lepenku či pertinax, asi blbě či vůbec neimpregnovaný. Jak se Ti to prošvihne na plechy, tak motáš znova...
Uživatelský avatar
sinclair
Příspěvky: 9841
Registrován: 02 úno 2005, 00:00
Bydliště: Luhačovice

#26 Příspěvek od sinclair »

Ještě se optám - na jakém kmitočtu Ti vyšly ty průměrné 3 ohmy?
Uživatelský avatar
Peedros
Příspěvky: 355
Registrován: 07 dub 2009, 00:00
Bydliště: Plzeň

#27 Příspěvek od Peedros »

Jj,ten vystupak jsem opravdu meril pri 50Hz, to je pravda no.Muzu zkusit budit ho pomoci nf generatoru na jine frekvenci s nizsim napetim,jinou moznost uz ale nemam.

Ta impedance mi tak vysla u frekvence 1kHz,s rostouci frekvenci sla trochu nahoru

Zkusil jsem vystupak budit 1kHz, Usek=4.11Vrms, Upri0=163Vrms, prevod vychazi prakticky stejne. Nevim co delam blbe,jak to zmerit lepe. Jinak to trafo mi tu lezi uz rok, za tu dobu uz to muselo vyschnout. Zkusim tu impedanci repraku hodit do grafu a zmerit ho ve vice bodech,
Naposledy upravil(a) Peedros dne 18 úno 2018, 19:43, celkem upraveno 3 x.
Uživatelský avatar
sinclair
Příspěvky: 9841
Registrován: 02 úno 2005, 00:00
Bydliště: Luhačovice

#28 Příspěvek od sinclair »

Vem nějaký slušnější, stabilní výkonový zesilovač, schopný dodat cca 6-8V a měř to generátorem přes něj, při 800Hz-1kHz.
Uživatelský avatar
Peedros
Příspěvky: 355
Registrován: 07 dub 2009, 00:00
Bydliště: Plzeň

#29 Příspěvek od Peedros »

napadlo mě použít nf generátor od svazarmu s TDA2030 na konci.

f=1kHz
Usec=4Vrms Isec=80mA
Upri=157,6Vrms

Převod vychází dost podobně, prostě zase na h...., to mě nic nejspíš neřekne. S naměřeným převodem by měl mít reproduktor přibližnou impedanci kolem 5 Ohm. Buď blbě měřím impedanci toho repráku a nebo už fakt nevím. Nicméně originální reproduktor nechrčí,normálně hraje,v tom problém asi nebude.

Co mě ještě zaujalo, že jsou dostupná dvě servisní schémata pro toto radio, jeden je s dynamicky buzeným reproduktorem, druhý bez dynamicky buzeného reproduktoru. Úbytek na elektromagnetu je dle schematu 110V při protékajícím proudu 57mA. Může mít velikost budícího proudu elektromagnetu vliv na impedanci kmit. cívky reproduktoru?

s dyn. buz. repr. http://www.oldradio.cz/idealradio/irs6640b.pdf
s perm. magnetem http://www.oldradio.cz/idealradio/irs6640a.pdf
Uživatelský avatar
Bernard
Příspěvky: 3654
Registrován: 27 kvě 2005, 00:00

#30 Příspěvek od Bernard »

Já myslím, že ne velikost budícího proudu, ale vnitřní impedance toho zdroje buzení. Cívka elektromagnetu a kmitačka jsou na společném magnetickém obvodě, je to vlastně transformátor. Když budíš elektromagnet ze zdroje napětí, tak se odporem elektromagnetu zatěžuje kmitačka v poměru závitů (na kvadrát). Odpor tlumivky 110V/70mA tu zátěž redukuje.
Odpovědět
