Zapojení 2 barevne Led

[JoDiK]

Zapojení "JoDIK" nebude fungovat, báze NPN trandu bude trvale otevřená proudem z báze trandu PNP

Simulátor říká něco jiného (při hodnotě L 0-1V, pro betu 300 až do 2V). Jestli zítra najdu chvilku, zkusím to zapojit...

[Kremik]

Beru zpět, viz původní příspěvek.

[Ruprecht]

Pokud bys netrval na třínohé LED a použil bys dvobarevnou dvounohou, pak si vystačíš jen s jedním předřadným odporem k noze arduina (bez tranzistorů a hradel)
https://www.gme.cz/led-3mm-rg-20-16-60- ... kingbright

[BigSandy]

BigSandy píšeš hradlo
co třeba takto

No nejsem eletrikař.
Umim si nakreslit tištak, vyleptat, napajet součastky, ale něco vymyslet ne.
Proč 2 hradla?
Jedna led bude fungovat normalně,ne.A pro druhou to potřebují obratit.
Co NE555?
Kdybych použíl 2 led tak by to šlo nějak takto.
https://eln.fpob.eu/bastleni/blikac-555

@Ruprecht vubec jsem netušíl, že je dvoubarevna led s 2 nohama.
Jak ji spravně zapojít?
https://il.rsdelivers.com/product/kingb ... le/2285641

To bych potřeboval 2 GPIO a převracet na obou polaritu,ne?

[breta1]

S těmi hradly je to nejjednodušší.
A protože je jich tam 4-6, je lepší využít dvě a nezatěžovat arduino.

[Ruprecht]

Jo, 2 GPIO a převracet na obou polaritu. Ale na rozdíl od 1 GPIO (a externí negace) je můžeš zhasnout obě, a to se někdy může hodit

[EKKAR]

...
@Ruprecht vubec jsem netušíl, že je dvoubarevna led s 2 nohama.
Jak ji spravně zapojít?
https://il.rsdelivers.com/product/kingb ... le/2285641

To bych potřeboval 2 GPIO a převracet na obou polaritu,ne?

Tady je vidět, jak pečlivě čteš - protože o dvounohý dvoubarevný LED už jsem ti psal včera:

LEDka z tvýho odkazu má 3 vývody a jeden je společnej pro oba čipy - v tomhle případě je to KATODA:

LED 3 mm; R/G; typická svítivost 30/35 mcd při 20/20 mA; 3 vývody; 40°; 2,0/2,2 V; max proud 30 mA
Společný vývod: K

Aby svítila jedna barva, musíš katodu uzemnit a napětí vyšší než pracovní přes sériovej odpor připojit na jednu ze dvou anod - pro druhou barvu to samý na druhou anodu. Když zapojíš obě dvě, bude záležet na vzájemným poměru proudů a tím i svítivostí obou barevnejch čipů, jestli ti z toho vyleze červená, oranžová, žlutá nebo zelená - dá se to pořešit i poměrem impulsů při PWM.
Změnit u ní barvy jen pouhým přepólováním ale nedokážeš - to jde u speciálně navrženejch dvojbarevnejch LED, který mají jen 2 vývody a oba "systémy" uvnitř futrálu jsou zapojený "antiparalelně" = pak záměnou polarity vývodů změníš i barvu světla. Aby šlo co sis navymejšlel, musel bys tam zapojit minimálně jeden další invertující stupeň, kterým bys spínal druhej systém tý tvojí 3-vývodový LED (první by spínal vývod Hádrujýna přímo) ...

[Ruprecht]

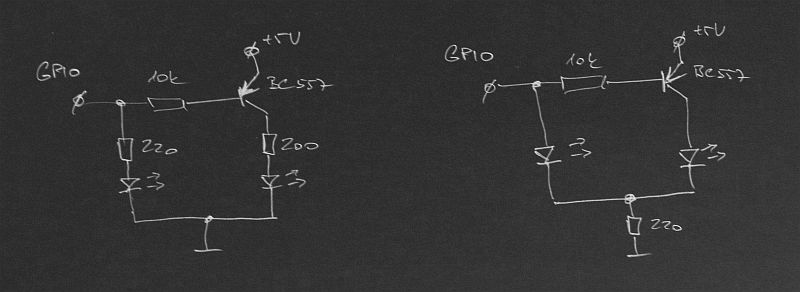

s jedním GPIO třeba takto (viz popis EKKAR - pod tím červeným)
u levé verze se dají nastavit jasy LED pro každou barvu zvlášť změnou odporů 220R/200R, u pravé verze ušetříš jeden odpor
