Syron · #16 Příspěvek od **Syron** » 07 led 2020, 01:07

No nevím. ta jedna desetina Ω na kostru asi těžko snímá proud ledkami. Spíš proud FETem pod chladičem. A to, že se podsvit normálně reguluje střídou impulzů, resp. dobou průchodu proudu led diodami, je mi samozřejmě dávno jasné. Ale na to musí být FET(y), které tento proud spínají. A snímací odpory, které se dají odstranit. Ale tady jsou jen úzké impulzy asi 10V z ledek na kostru, které ale mají stále stejnou šířku. Je ale velmi pravděpodobné, že i při těch 10V ledky zhasínají. Takže řídícím obvodem U5? Ale při té mikroskopické změti si nedovedu představit výměnu nějaké SMD blechy. Na to nejsem vybavený ani materiálně a ani fyzicky.

Syron · #17 Příspěvek od **Syron** » 07 led 2020, 01:11

Pot Palo, byl jsi rychlejší. Ano, ty odpory R30 bych rozhodně nechal jak jsou. Nemám zájem odpálit FET, pokud nebude dokonale spínat, Workharde.

PotPalo · #18 Příspěvek od **PotPalo** » 07 led 2020, 01:13

Keď hodíš do googlu označenie toho väčšieho IO, teda AP3608EM, tak hneď prvý odkaz je datasheet. A z neho sa dozvieš že je to "The AP3608E is an eight-channel constant current sink with current match used for LED driver."
A je tam aj schéma, aj že pracuje s AP3039, čo je ten druhý IO. Teraz už stačí len čítať a myslieť...

...ISET (AP3608E, pin 14, odpor voči zemi)
LED current set pin. An external resistor is connected to this pin to set each
channel current according to ICHANNEL=1.194*400/RISET

Podľa fotiek je 8 kanálov pre LED napojených na nulové odpory vľavo, zrejme sú teda zlúčené do jedného.

Takže stačí vyletovať to správne zrnko maku, odmerať, vypočítať novú hodnotu pre požadovaný prúd, naletovať nové zrnko maku, a hotovo. 8-)

Syron · #19 Příspěvek od **Syron** » 07 led 2020, 01:18

Pot Palo, ten fet je pod chladičem, nemůžeš ho vidět. Ty tři odpory vedou samozřejmě na kostru. Tuším, že ten vývod je SOURCE. Tedy jistým způsobem reguluje nebo omezuje proud. Změnou těch odporů se každopádně změní kmitočet, mimo naladění tlumivky a celé to půjde k čertu.

p32 · #20 Příspěvek od **p32** » 07 led 2020, 01:25

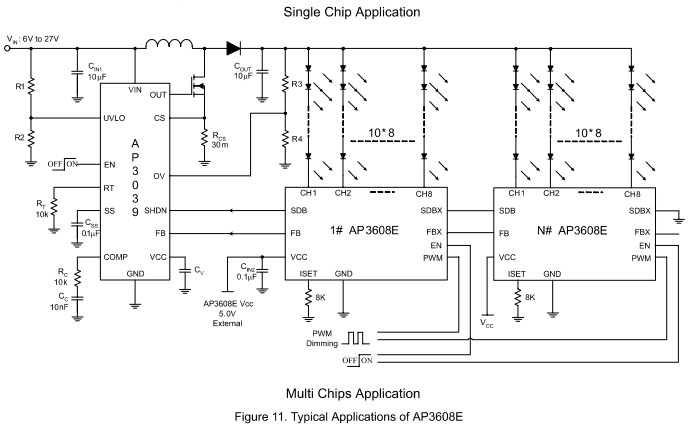

Tak ten větší šváb dole vlevo (2 x 10 nožiček) je osmikanálový driver LED. Označení je AP3608EM-G1 a lze normálně najít datasheet k němu. Ovládán je právě přes ten menší šváb AP3039AM-G1.
Typický výstupní proud je 480 mA (60 mA na 1 kanál), maximální výstupní proud je 800 mA (100 mA na 1 kanál).

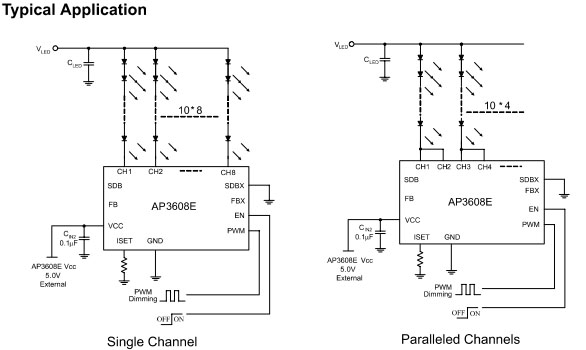

Přikládám rozdělené obrázky, aby se to sem vešlo. Klepnutím na ně si je zaostříš.

p32 · #21 Příspěvek od **p32** » 07 led 2020, 01:29

Celý datasheet jsem ti poslal emailem.

Syron · #22 Příspěvek od **Syron** » 07 led 2020, 01:30

Pot Palo, Díky moc za radu. Takže pokud jsem to pochopil, výrobce stanovil tímto způsobem proud napevno, bohužel na dost 🤐 hodnotu. Vzhledem k složitosti a pouze nepatrnému snížení účinnosti mi nezbývá než zkulturnit a doladit to zapojení s odporem(odpory). Druhá možnost je zadat úpravu někomu jinému. Rozptýlit 2W uvnitř toho plastového krytu nebude problém. Naopak, při stávajícím zapojení vyprodukuje ten fet tolik tepla, že by se jím mohlo "topit".

Syron · #23 Příspěvek od **Syron** » 07 led 2020, 01:34

P32, díky moc. Budu vědět pro příště, pokud půjde o desítky W a TV, u které se to vyplatí.

PotPalo · #24 Příspěvek od **PotPalo** » 07 led 2020, 01:35

Aké napevno zasa. Veď stačí vymeniť jeden odpor. AP3608E: Odmeraj pin 14 voči zemi, koľko ohmov nameriaš. Tiež piny 1,2,3,4,7,8,9,10 by mali byť spojené s mínusom z lediek, tiež môžeš odmerať.

Syron · #25 Příspěvek od **Syron** » 07 led 2020, 01:36

Jsou ti výrobci pěkní hajzlíci. V tom by byl čert, aby ty ledky nešly včas tam, kam patří, do análu!!!

Syron · #26 Příspěvek od **Syron** » 07 led 2020, 01:41

PotPalo · #27 Příspěvek od **PotPalo** » 07 led 2020, 01:42

Tiež je tam 8 výstupov zlúčených do jedného (nulové odpory vľavo), ktoré sa podieľajú na súčte prúdu pre LEDky. Stačí niektoré odpojiť (podľa datasheetu ich treba zapojiť na GND), a prúd sa zníži. Už ľahšie to byť nemôže. Končím.

edit:
7K74 vychádza na 0,061705426 A pre kanál, takže x8 je to 0,493643411 A. To aké LEDky sú tam?!

Alebo sa zle meralo, alebo zle počítalo, alebo nieje zlúčených 8 kanálov do jedného. Alebo sú tam fakt pol ampérové ledky. Že by boli paralelne dve? Potom iba 250mA na každú, to by už išlo.

Syron · #28 Příspěvek od **Syron** » 07 led 2020, 01:47

Děkuji moc.

Syron · #29 Příspěvek od **Syron** » 07 led 2020, 02:21

Pot Palo, ano, je tam 3x10 LED, vždy v jednom pásku 5 a 5 paralelně, všechny tři pásky do série. Celkový proud podle vzorce 500 mA, zhruba 23W. Chci kolem 200-220 mA. Vychází tedy 20 kΩ. Výstupy jsou paralelně. Přesně jak píšeš. Takže odpájím, resp. odpojím původní odpor a najdu místo pro připojení 2x 39K paralelně. Místo je i pro normální odpory. Jsem už trochu natvrdlý, svedu to na rodné číslo. Konečně jsem vše pochopil. Děkuji za pomoc a za trpělivost, Také P 32 dík za rady. Jdu spát.

p32 · #30 Příspěvek od **p32** » 07 led 2020, 06:34

Ne, dej tam 18 kΩ. Je to v řadě, najdeš ho v regálu a proud bude 212 mA.
No a tohle bude asi budoucnost u všech těch levnějších TV a potom i u značkových. Mám dojem, že to má stejně i 39" HYUNDAI FLP 39T372, který jsem včera ladil majitelů, co si ho výhodné objednali přes internet za 5 tKč.

Ten vzoreček je (pro kontrolu):
I=3821/R nebo R=3821/I
