CHANGHONG LED32D2080H

Zpráva

Syron · #1 Příspěvek od **Syron** » 06 led 2020, 20:09

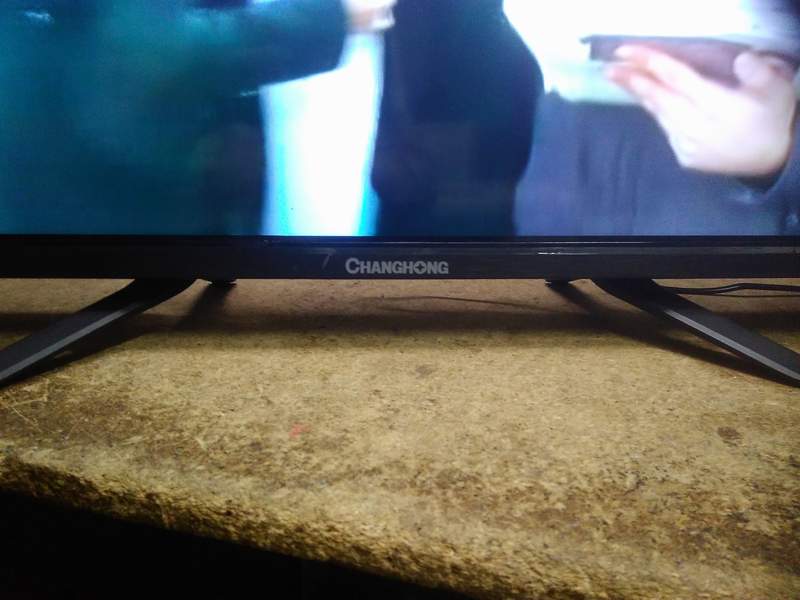

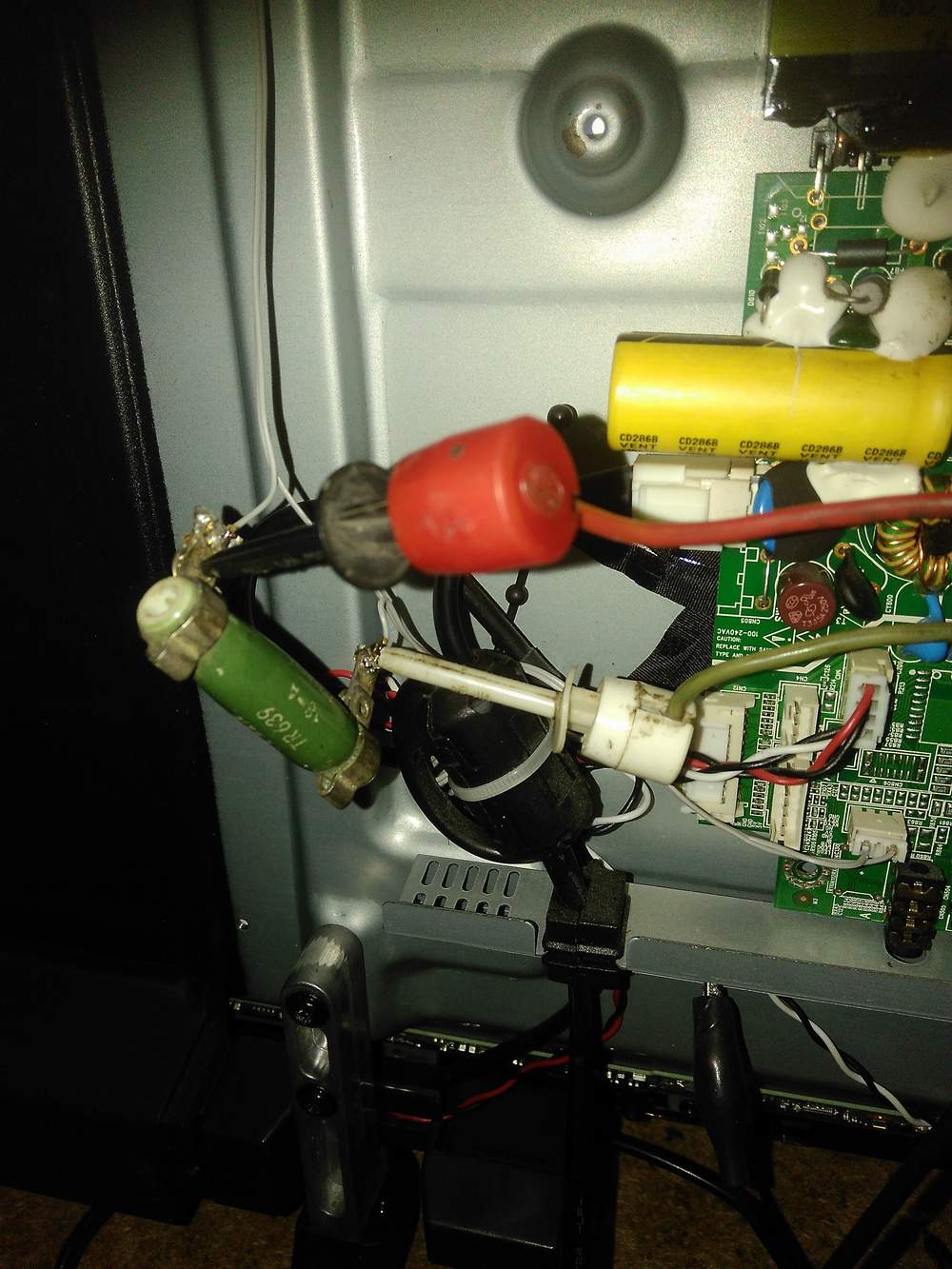

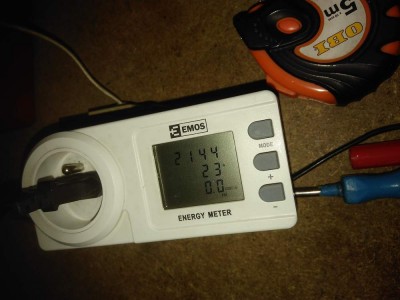

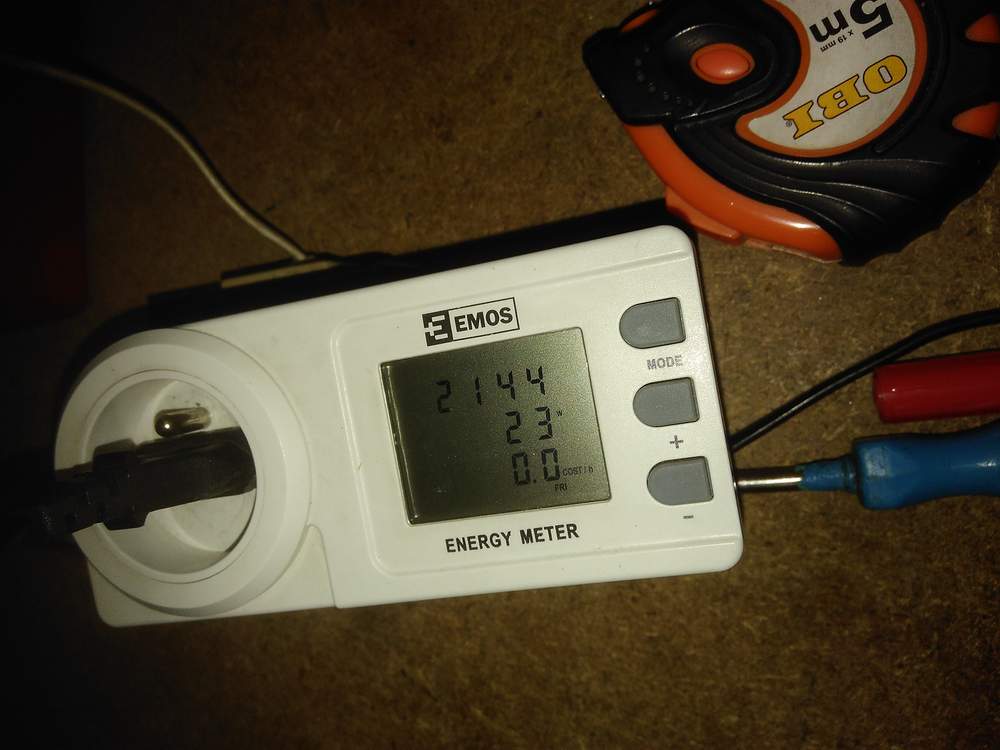

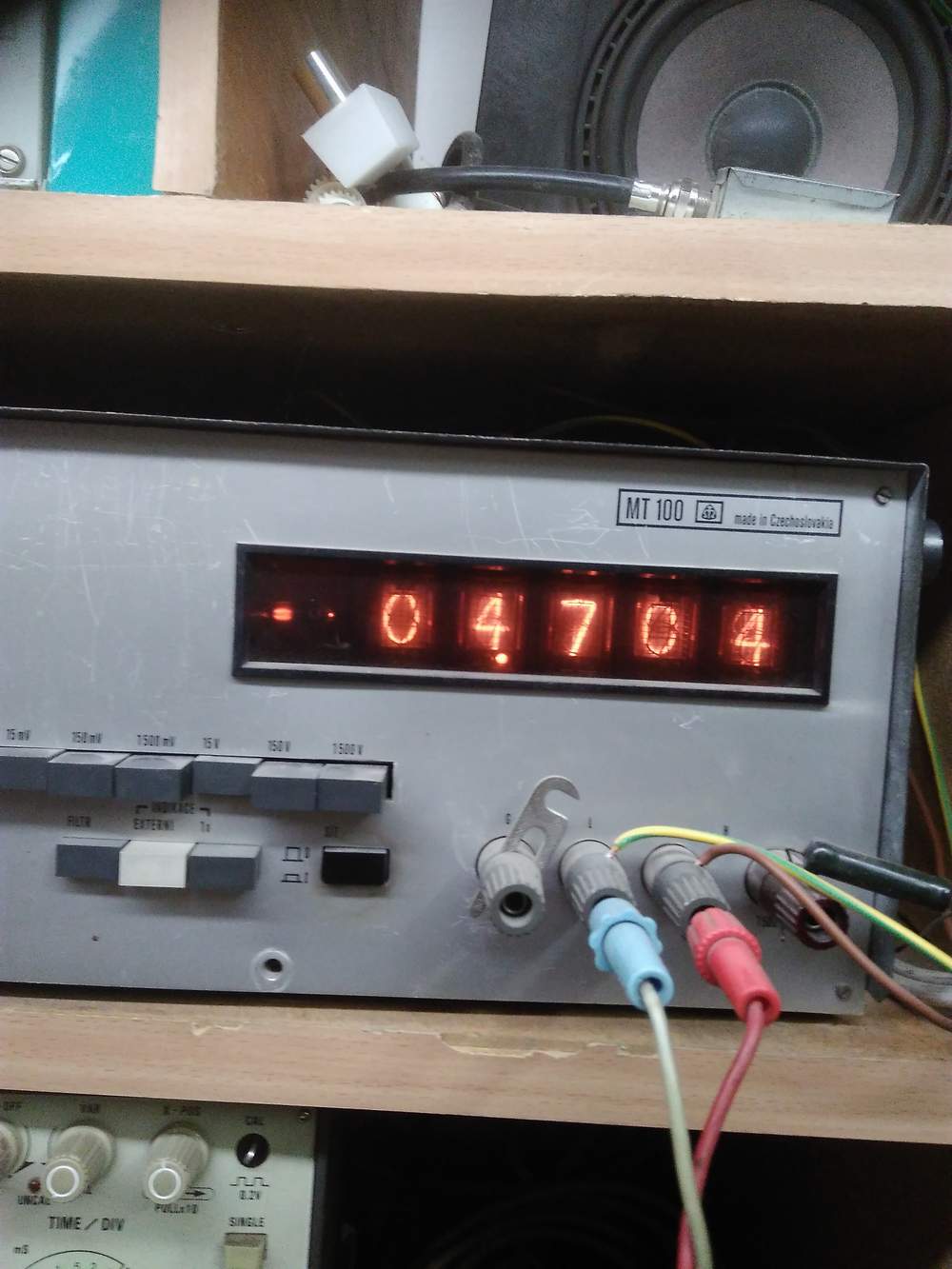

Zdravím. Neví někdo jak u této hrůzy, prý TV, zmenšit proud Led diodami? Je to vlastně panel nastříkaný černou barvou, nemá ani skříň, jen plastový dekl asi 30x35 cm. Pod ním jedna deska 18x20 cm. A změť drátů. Kdysi tato"televize" stála 5500 Kč. Když jsem sundal dekl, chtělo se mi zvracet. Nakonec mi jí bylo líto. Vypadá jak nová. Samozřejmě LEDky. Podařilo se mi rozsvítit pomocí umělé výživy(asi 150V). Pak se ledky chytly a jela část ledek na cca 40V. Překvapil mě celkem ucházející obraz. Spotřeba kompletní elektroniky za provozu bez led 7! slovy sedm W! Ledkám stačilo 4W, při 8W už svitily až moc.

Takže jsem nakonec vyměnil vadné dvě led, ale TV "žere" 36W! nehodlám měnit všechny LED, ale při takovém proudu půjdou asi do kytek i další diody. Zbytečně. Pokusím se dát fotky. Na desce je spousta čísel, vyfotím. Nemám schéma a nevím, čeho se chytit. Je tam nějaký FET s třemi paralelními odpory R65, R68, R69, 0,3Ω. Ten vytváří spolu s toroidní tlumivkou napětí pro led 40V. naprázdno asi 50V. Ale ten výsledný odpor podle mne jen omezuje proud FETem. Nebo je to jinak? Je to všechno zapatlané a zalepené a topí to jak kamna. Už jsem se s podobným zapojením setkal u několika TV s pevně daným proudem ledkami.

Děkuji za radu nebo "nakopnutí" jak dál. František.

Syron · #2 Příspěvek od **Syron** » 06 led 2020, 22:35

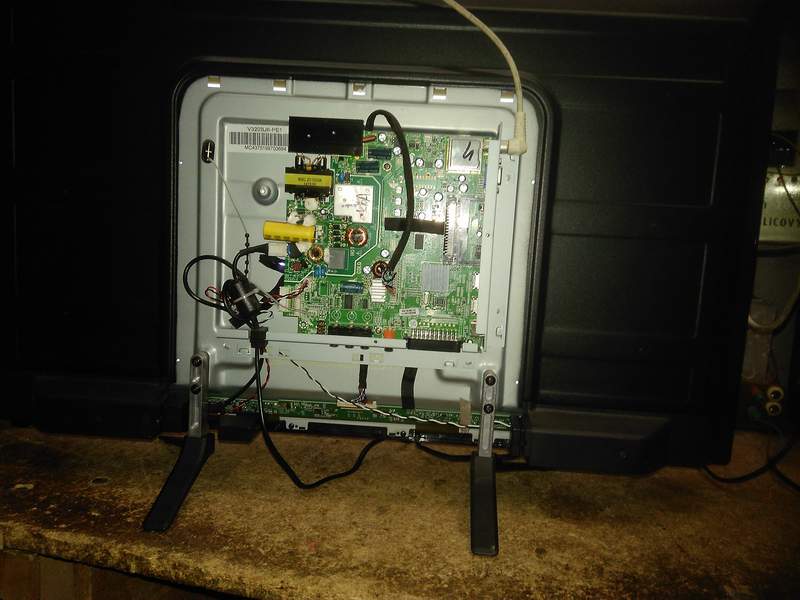

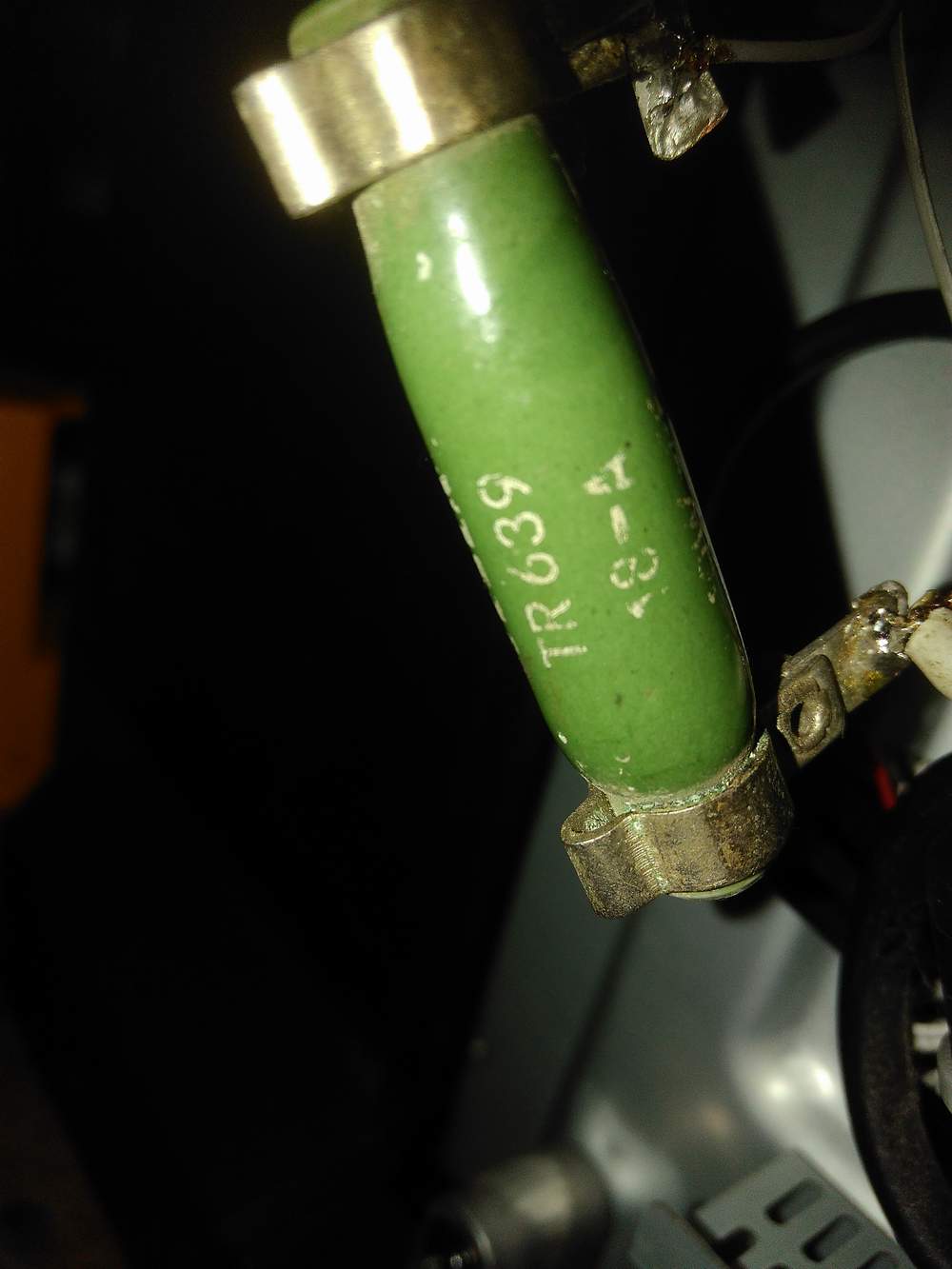

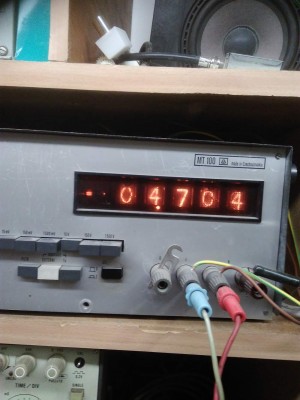

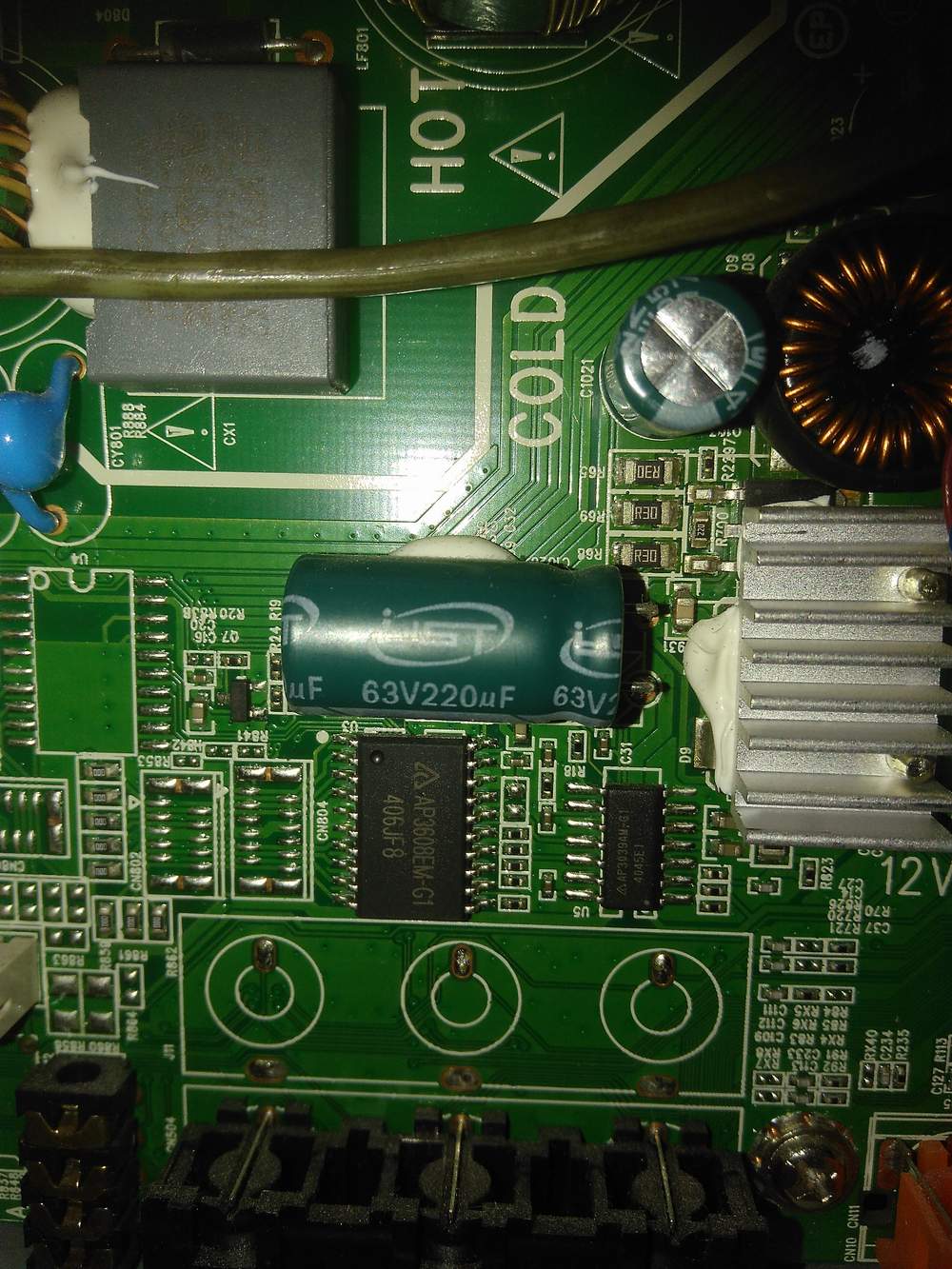

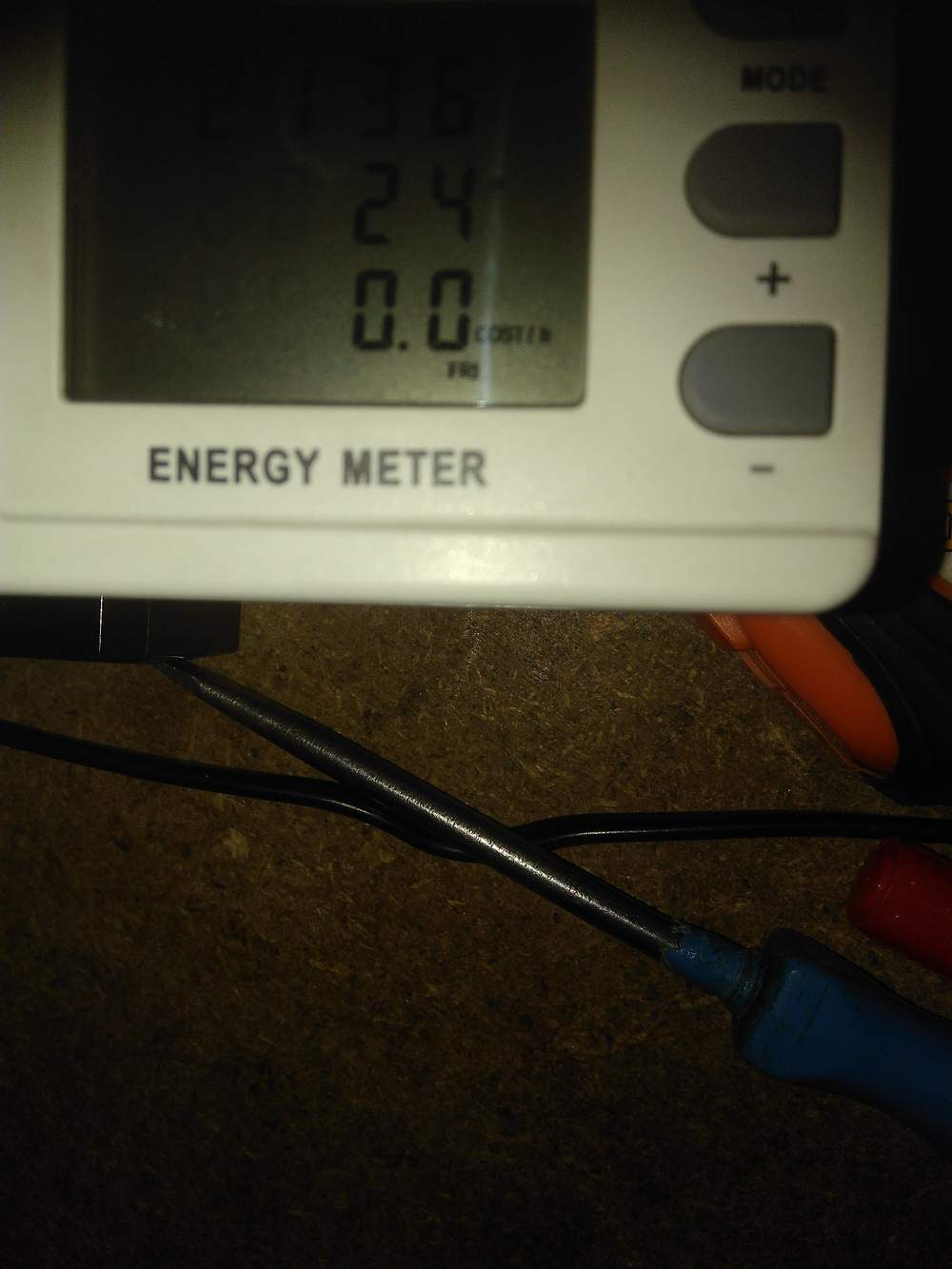

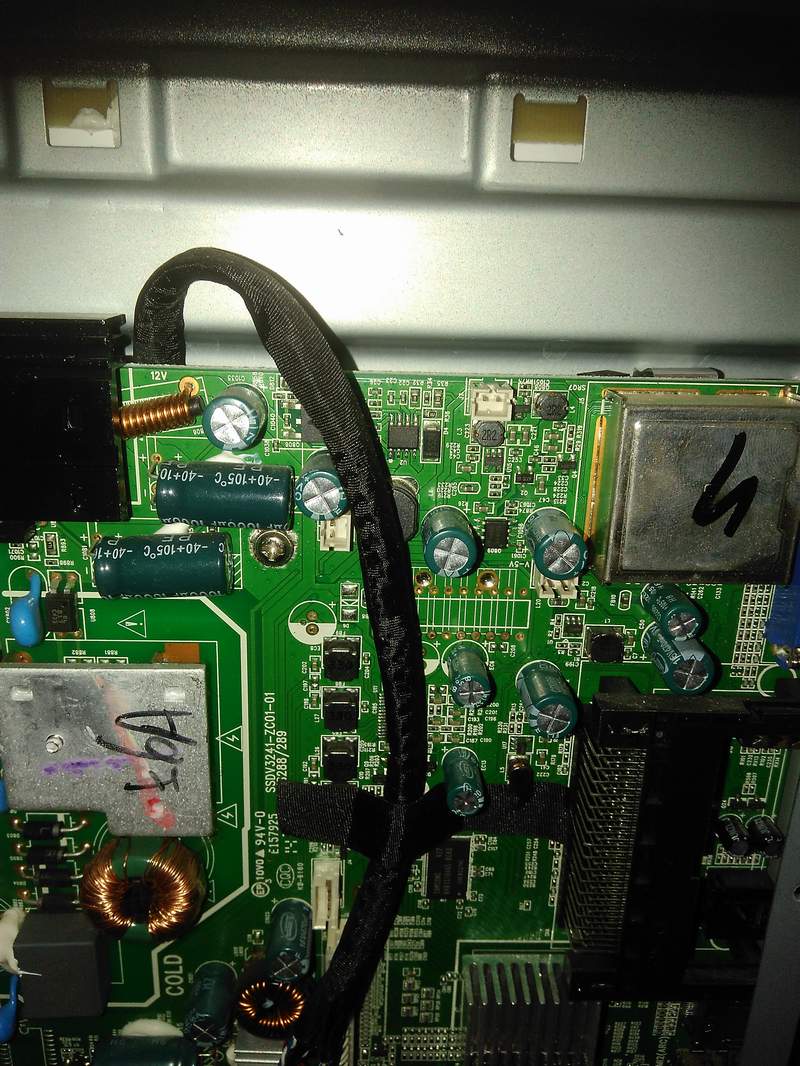

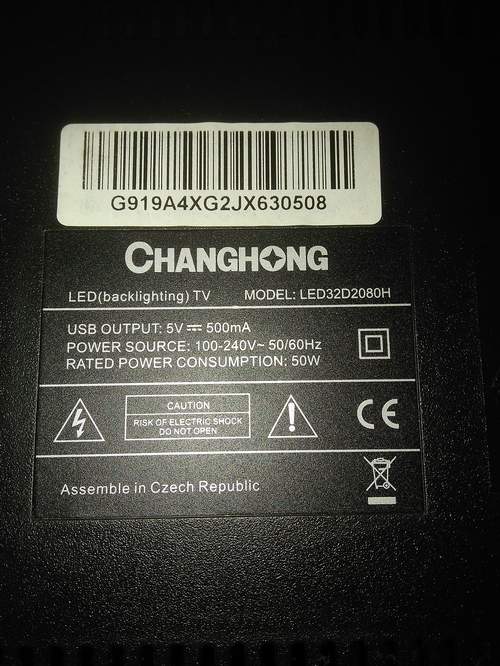

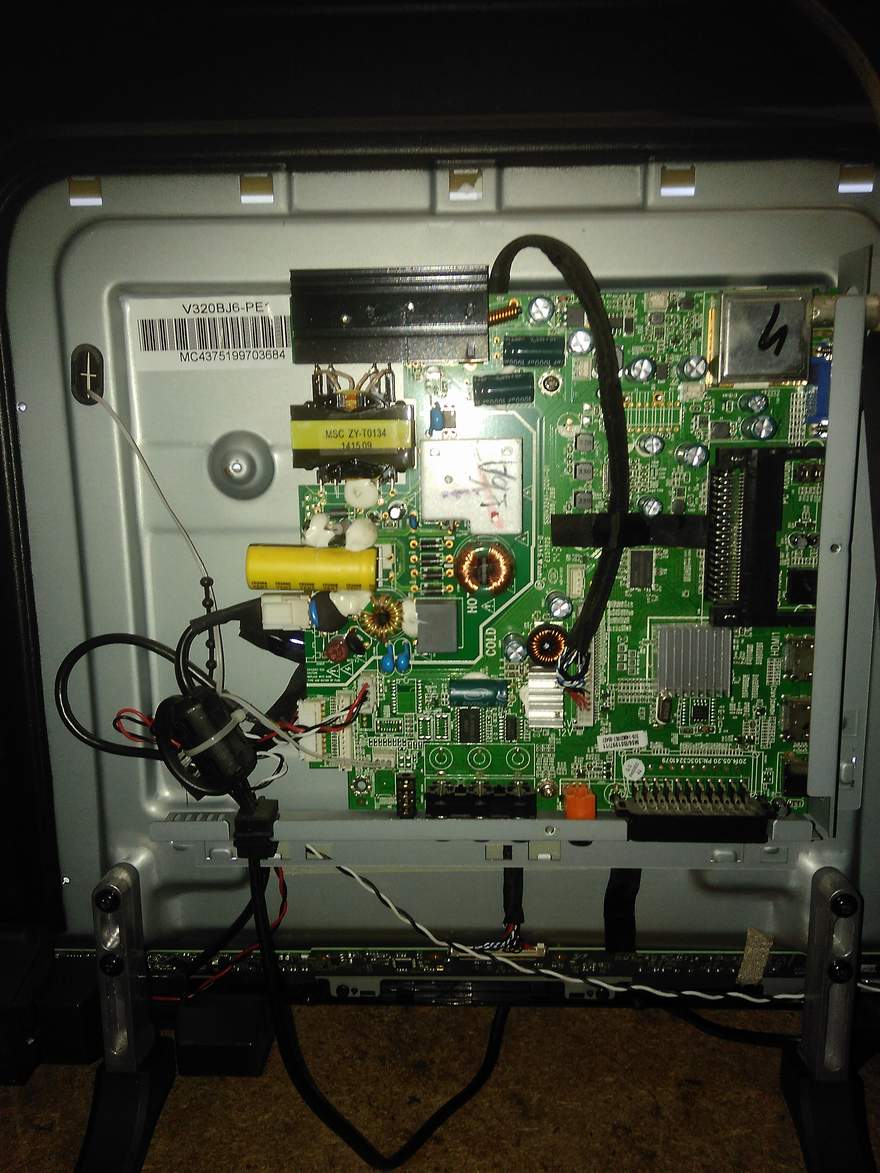

Fotky:

Syron · #3 Příspěvek od **Syron** » 06 led 2020, 22:59

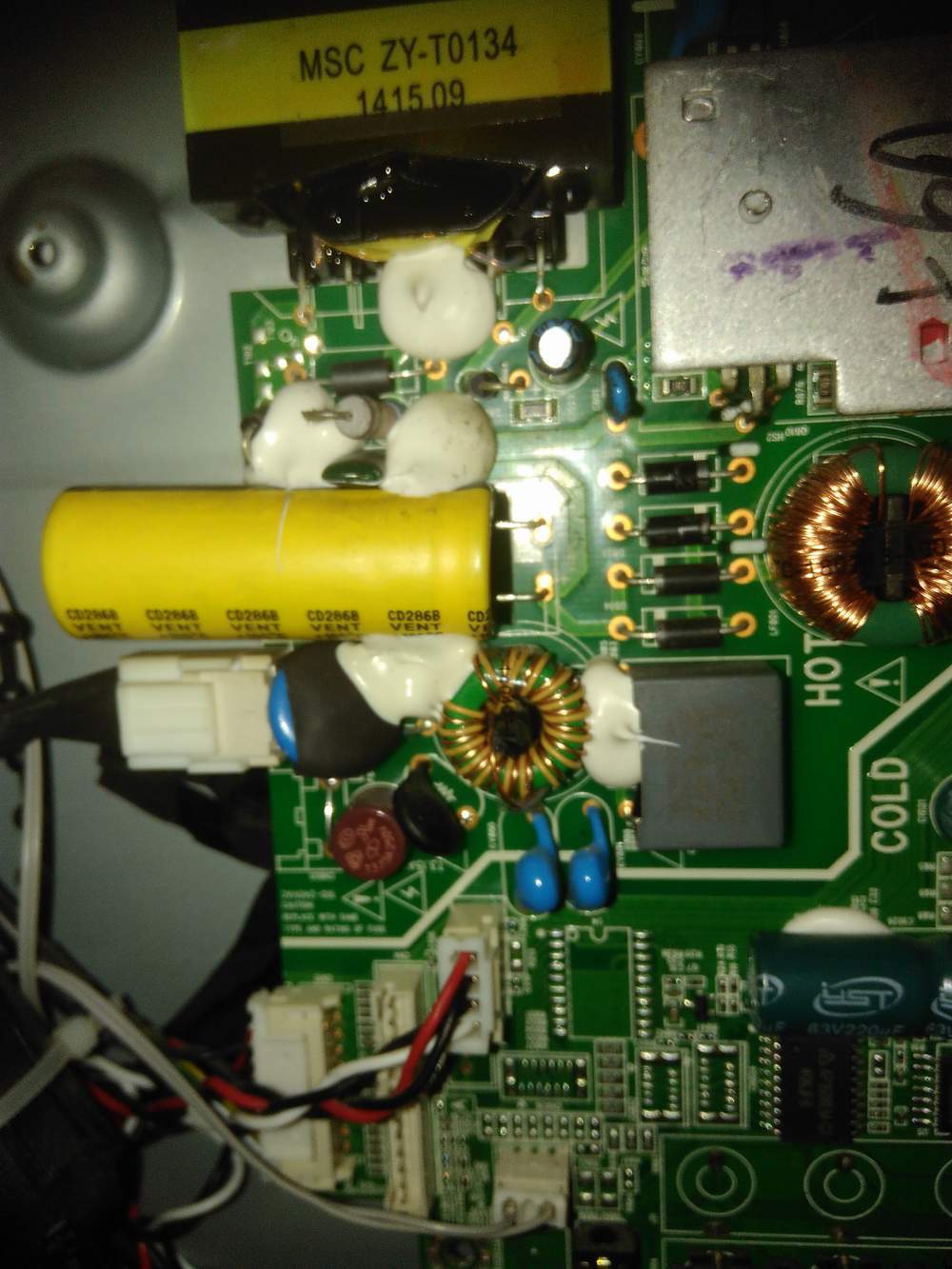

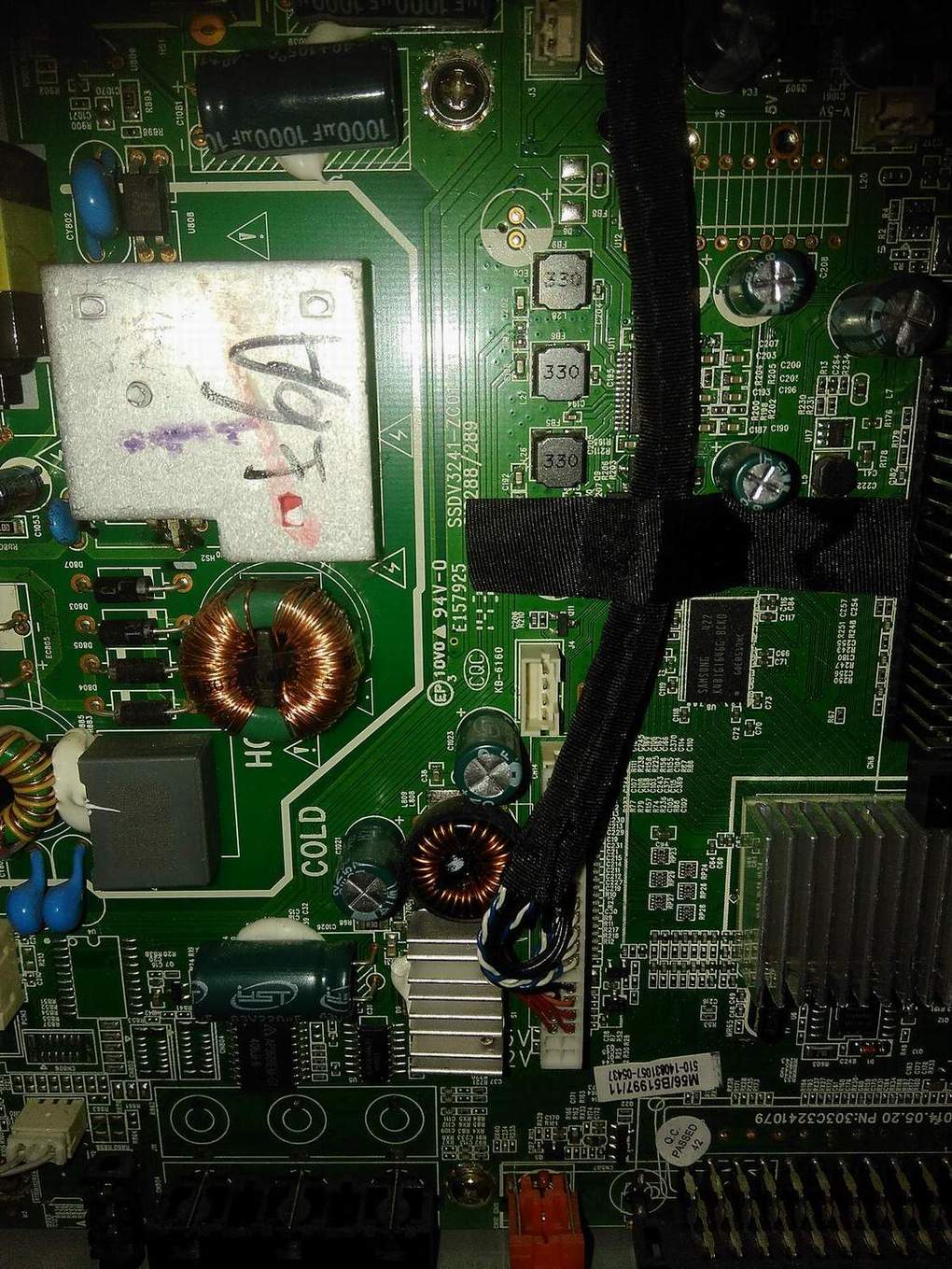

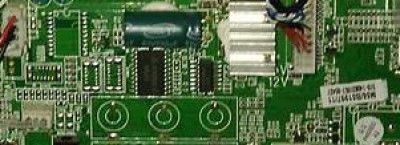

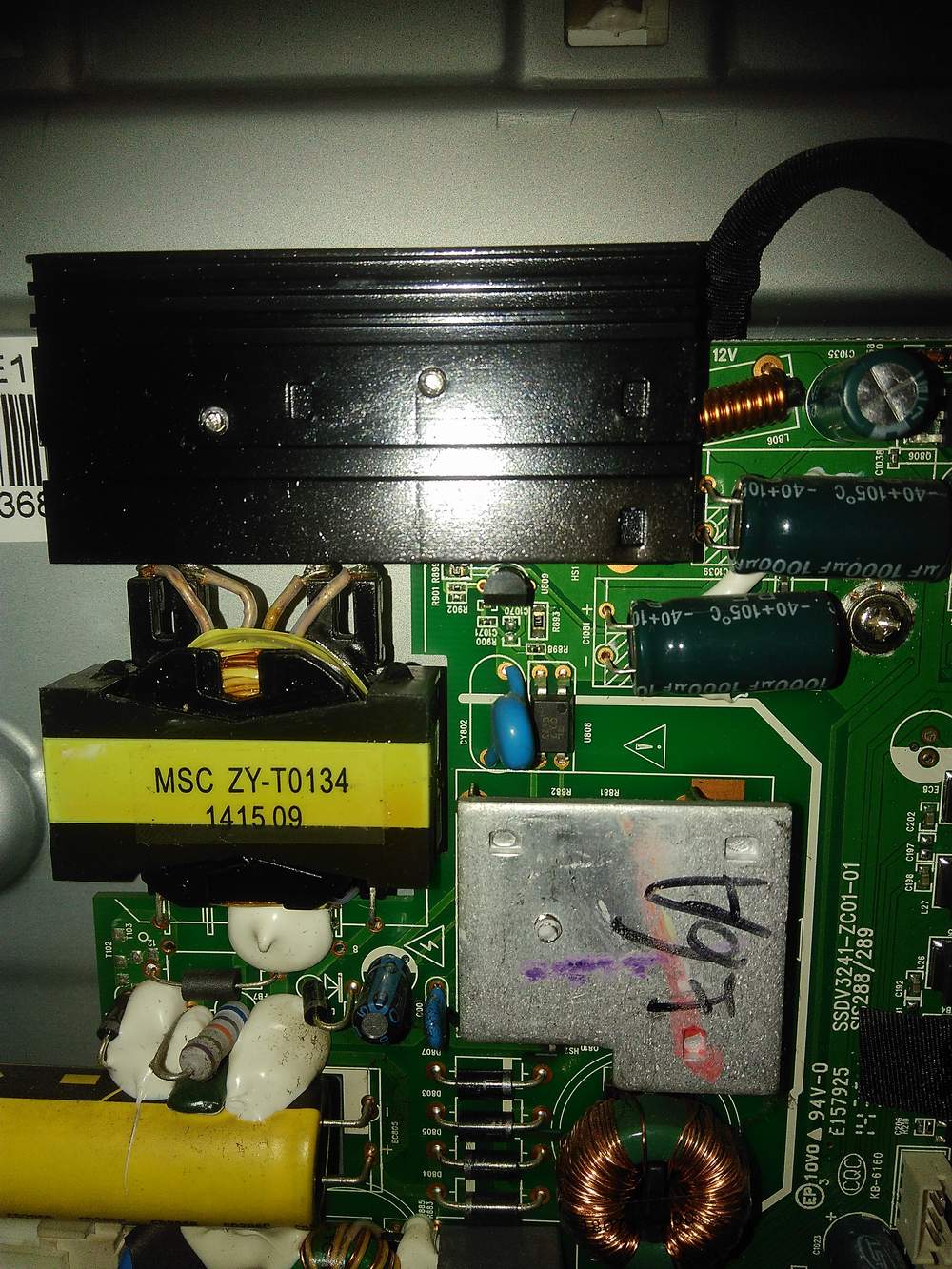

Deska:

Syron · #4 Příspěvek od **Syron** » 06 led 2020, 23:28

Nikdo? Ještě jednu poznámku si neodpustím. Pokud půjde vývoj nových TV tímto směrem, asi se blíží konec světa. To bylo první, co mi prolétlo hlavou, když jsem dal tu "TV" na stůl a otevřel. A jak jsem už napsal, zvedl se mi kufr.

PotPalo · #5 Příspěvek od **PotPalo** » 06 led 2020, 23:41

Syron píše:...u několika TV s pevně daným proudem ledkami...

To ako vážne?

Ako moc pevne bol daný, a čím? :roll:

Skús začať od konektora kde sa pripájajú LEDky. Kam to vedie, aký je tam riadiaci IO pre ne, a tak.

Inak speje to vážne do zániku. Teraz som tu mal Grundig, polovica LEDiek v skrate, takže výmena komplet všetkých a zníženie prúdu. Samotný TV skoro bez použitia kovu, len plastové kusy (tiež dosť tenké) na ktorých v priestore držia LED pásy. Žiadny kovový rámček okolo panelu, žiadny plech na ktorom by bolo uchytené podsvietenie, žiadny kovový základ, len plast, dve PCB, LED pásy a sklo.

To sa pomaly bojím chytiť do ruky aby to neprasklo.

Syron · #6 Příspěvek od **Syron** » 07 led 2020, 00:11

Nemám ve zvyku se s ničím moc patlat, takže asi zvítězí toto řešení. Je to moje TV, takže si s ní můžu dělat, co chci.

Je samozřejmě možné, pokud se to podaří, vrátit zapojení zpátky a upravit zdroj.

PotPalo · #7 Příspěvek od **PotPalo** » 07 led 2020, 00:29

Nádhera

p32 · #8 Příspěvek od **p32** » 07 led 2020, 00:35

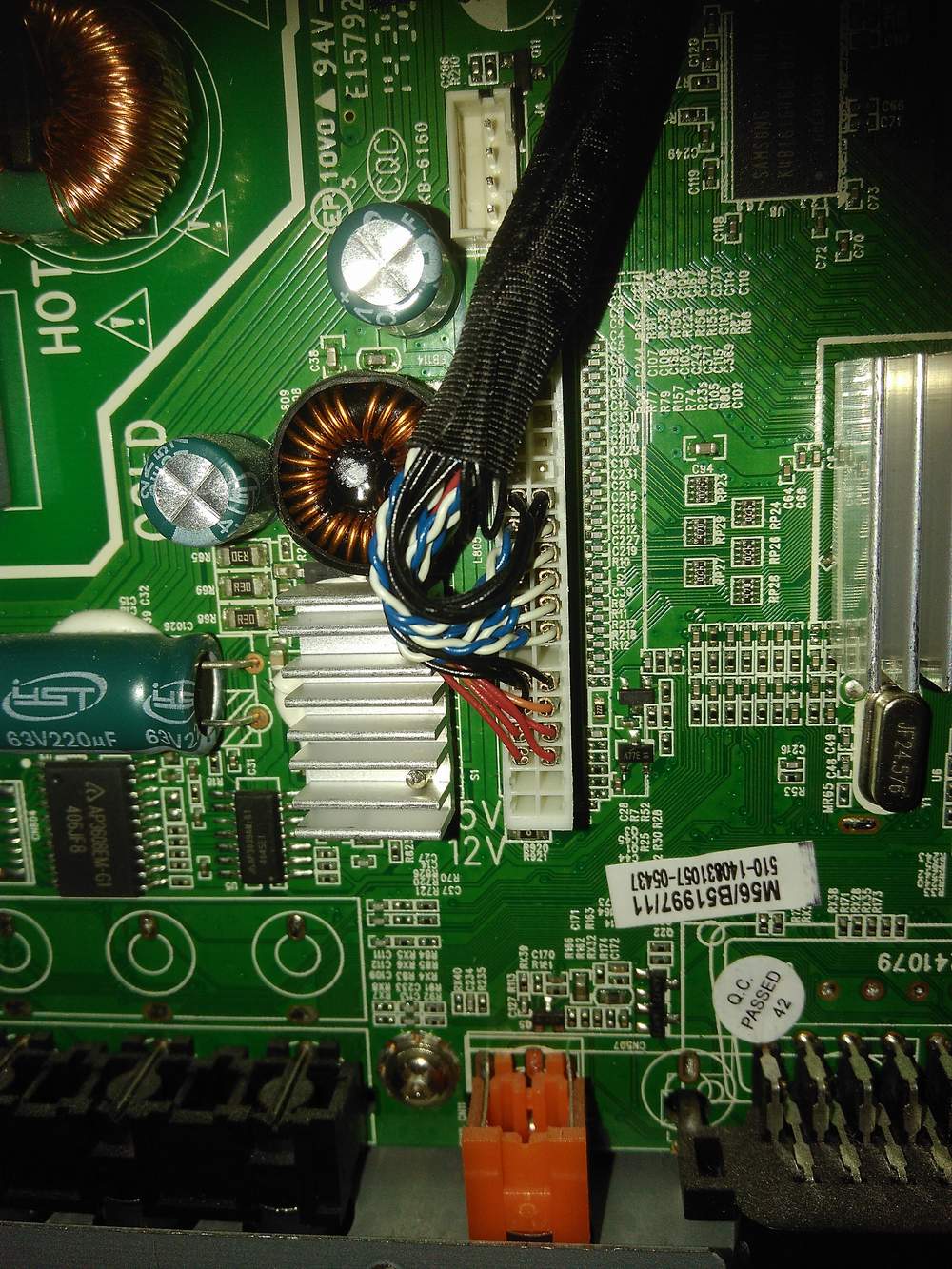

Vyfoť pořádně tuto část tak, aby se dalo přečíst i označení obou švábů a byly vidět ty odpory vlevo a pro jistotu i ty vpravo.

Syron · #9 Příspěvek od **Syron** » 07 led 2020, 00:36

Pot Palo, tak pevně jak to výrobce rozhodl. Máš tam dost fotek, aby ses podíval, čím se ten Fet a zdroj řídí. A výrobce této příšery nedal do ní ani software pro nastavení podsvícení uživatelem. A televizí s touto možností- nemožností zde mám několik. Jinak sám vidíš, i na tom Grundigu - kukuřici turkyni, kam svět spěje. Pán Bůh s náma!

Syron · #10 Příspěvek od **Syron** » 07 led 2020, 00:38

P 32, jen se na ty fotky pořádně podívej. všechno tam máš. Dal jsem si s tím rozporcováním tolik práce, že za to ta příšera ani nestojí.

Syron · #11 Příspěvek od **Syron** » 07 led 2020, 00:46

PotPalo · #12 Příspěvek od **PotPalo** » 07 led 2020, 00:46

Niektoré fotky sú rozmazané, a aj keby neboli, cestičky na nich neuvidím, označenie IO tiež nie. Podľa fotky sa to skrátka nedá.

V menu TV na nenastavuje prúd ledkami, tam sa nastavuje iba frekvecia ich blikania, a teda percento pomeru svietenie/tma. Každé podsvietenie sa dá nastaviť na iný prúd, ale nie pridaním odporu v sérii s ledkami, to si elektronika pridá, a si tam kde si bol, prípadne na hranici invertoru. Prúd sa nastavuje buď správnou hodnotou odporu na niektorom vývode IO riadiaceho posvietenie, alebo odporom ktorým je to vedené cez mosfet zo záporného pólu na zem. Zvyčajné zapojenie je: +12V (alebo iné) - boost (step-up menič zvyšujúci napätie) - ledky - mosfet - odpor (alebo niekoľko paralelne), na ktorom sa sníma napätie a tým nastavuje prúd - GND. O koľko percent zvýšiš odpor, o toľko percent znížiš prúd.

workhard · #13 Příspěvek od **workhard** » 07 led 2020, 00:57

Zkus vypájet jeden ten rezistor R30, co to udělá.

p32 · #14 Příspěvek od **p32** » 07 led 2020, 01:02

Tak na těch posledních dvou se dá přečíst už i to označení, ale ty odpory vlevo ne. Asi vezmu lupu a ve středu ti to zkontroluji a vyfotím si ten zázrak. :lol:

PotPalo · #15 Příspěvek od **PotPalo** » 07 led 2020, 01:05

workhard píše:Zkus vypájet jeden ten rezistor R30, co to udělá.

Tie sú tam asi na kontrolu prúdu cez boost. Neviem. Bolo by to dobré ich prepískať medzi čím sú zapojené.
