Závada zvonenia na tlačítkovom telefone Tesla.

[Cowley]

Co si nakreslil je jeden vývod integrovaného obvodu (1) a boční sousední součástka (rezistor R2). Ne spojení 1+2.

[tiktak1953]

Tlacitko to hnede ktore som aj stlacil a nic!To si myslel neviem?Ale ja ho nemam.

[Cowley]

5 6 7 8
o o o o


o o o o o R2 o
4 3 2 1

"o" je vývod na desce.

dole je 5 vývodů vodorovně v řadě, nahoře jen čtyři.

A nad R2 je R1
... asi tak

[Cowley]

V tomto zapojení musíš zdroj zapojit na PIN 8 a na velký kondenzátor.

[pepik9]

Piezo je určitě v pořádku ?

[Cowley]

Tak jak si to zapojil si vlastně vůbec žádné napětí do integrovaného obvodu nepustil...

[tiktak1953]

Piezo neviem ako zistit ci je OK,pytam sa to tu a nikto neporadil.
-------------------

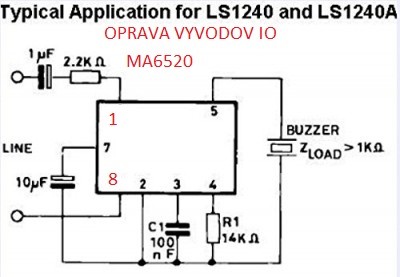

OPRAVA Pomylil som sa v rychlosti.Pin c1 IO je az ta dvojka.Takze pin 1a 2 niesu spojene.Mna pomylil ten otpor R2 k pinu č1!!!Tak som cital piny IO od toho R2.Davam si nato pozor ale mi to uslo.

[Cowley]

Zapoj to jak jsem napsal, pusť tam napětí 24V stř. ze zdroje a dej vědět.

[tiktak1953]

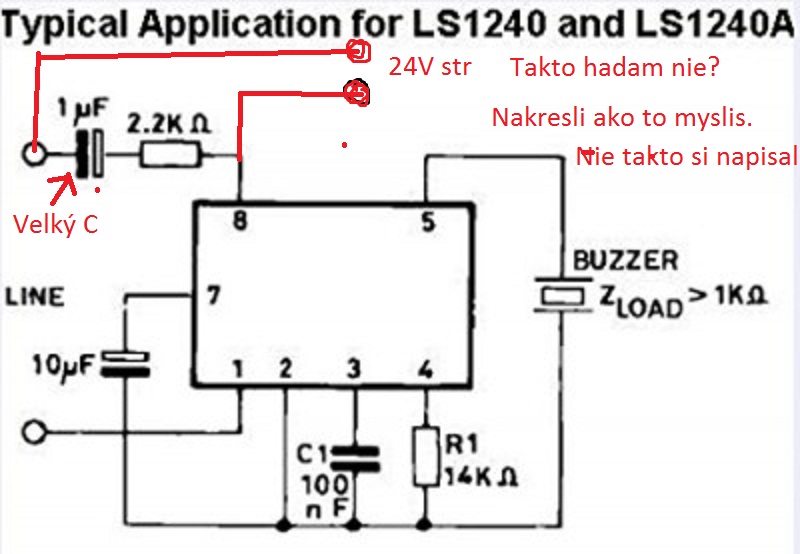

quote="Cowley"]V tomto zapojení musíš zdroj zapojit na PIN 8 a na velký kondenzátor.[/quote]



No neviem ci som dobre pochopil ako si kazal zapojit.Takto si to myslel,nic som este neza.

[Cowley]

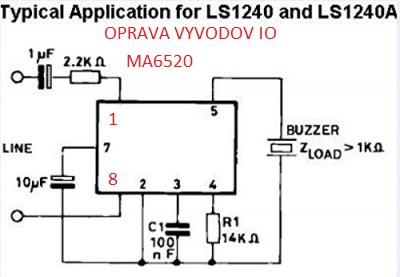

No jo, jenže na desce je rezistor a kondenzátor připojený k pinu 1 a ne k 8 jak je na obrázku.
Nebo si na obrázku prohoď piny 1 a 8 a máš skutečné schema na desce na stole před sebou.

Takže ještě jednou. Jeden vývod z trafa na kondenzátor (to už si jednou dělal a nakreslil), druhý vývod z trafa na PIN 8.

[tiktak1953]

MNa plietol ten nakres cowley!!!Vyskusam to,ale este robim aj ine veci.Takze neskor.Vzdy si robim svoj nakres zapojenia suc. ale teraz nato nemem cas!Cenim si tvoju pomoc. cowley a nervy!!!
-----------------------------------------------
Takze new doska od spojara vyskusaná a OK s mojim piezo.Zaverecna reč:zavada na mojom telefone bude vadny IO.Dosku neprehodim je trochu odlisna,asi by bol problem v niecom.lebo je tam aj to tlacitko neviem nacao.Dik vsetkym za pomoc a štastné a vesedlé sviatky.

[Cowley]

V pohodě, Veselé Vánoce

[tiktak1953]

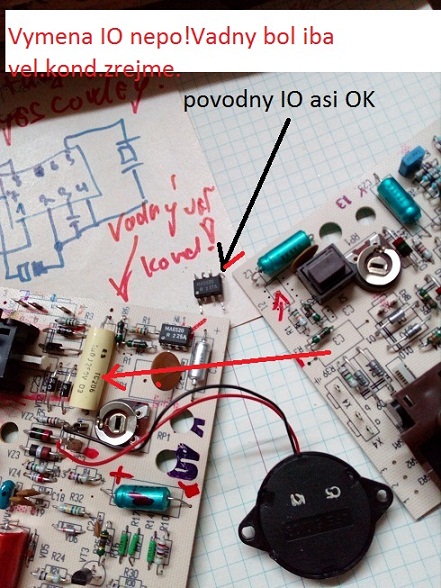

Howby velebnosti!Po vymene IO s new dosky do mojej sa nic nedialo,az ked som vymenil ten komunisticky hnedy kondik.Na ten som sa pytal aky tam supnut,ten byva problemovy casto.

[Cowley]

No tak sláva !
