Závada zvonenia na tlačítkovom telefone Tesla.

[tiktak1953]

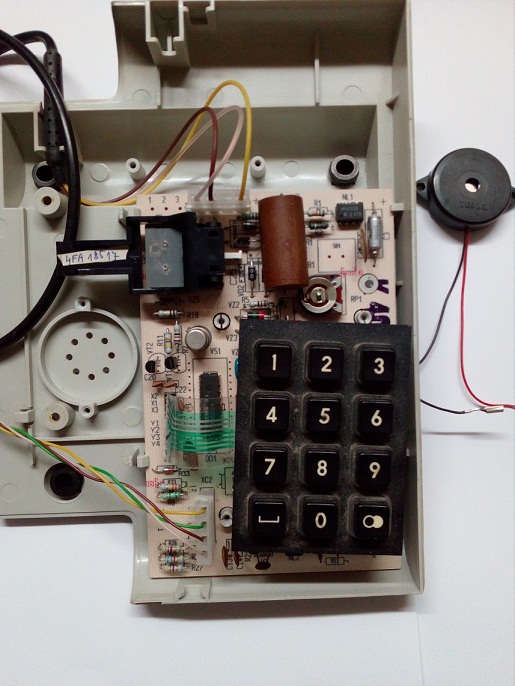

Nemali ste tuto zavadu u tohoto telefonu.Ostate je OK.Napadlo ma zmerat ohmy na tom bzucaku ale nic to neukazuje.Rozobrat sa neda len po ciastocnom vylupnuti z krytu..Napadlo ma ,ci tam neni neake piezo ako aj inej technike.Nechcem ale ten plast vylupnut ak tam neni cievka s jadrom,.Typ neviem prikladam obr.Mikrospinac asi to na svedomi nema ze?A co vobec netusim dik za radu.Pred neakymi rokmi som ho opravoval napisal som do neho vtedy 4FA18517 ale neviem co to znamena uz.Nemate niekto zo slov taketo masiny nove u vas nepotrebne,doma mam zapojene tri telefony a zisli by sa neake nemusel by opravovat zakazdym.

[Artaban001]

Ahoj. Vyzváněcí blok v těchto telefonech byl se švábem LS1240 ( čechoslováci vyráběli náhradu). Vyzváněcí šváb je připojen přes kondenzátor, protože vyzvánění je střídavý proud o napětí několika desítek VAC, kdežto po zvednutí sluchátka je tam cca 24VDC.

[kovar]

Jiný aparát v té zásuvce zvoní?

[tiktak1953]

Telefon som skusil tam kde bol druhy a ten zvonil!.Toma napa ako prve vyskusat pred rozobratim.Rohmyslal som aj ja na ten IO ci ide z neho signal na vyzvananie,tak by to malo podla mna byt,ale som uz nestihol v datashete to pozriet na ktorych pinoch je to.Ani cesticku od bzucaku som nepozrel kde vedie.ci k IO.
------------------
Po cesticke som sa dostal k IO MA6520 vic nestihnem dnes.Neposlal by mi ho niekto v dopise aj dva X?

[ZVUK2000]

A nemá na to vliv poloha přepínače mezi tónovou a pulsní volbou?

[tiktak1953]

Otazka dobra,ja neviem ,pocitam s tym iba ja ze nie,ani schemu nemam.To musi posudit ten co pozna ako funguje.alebo podla schemy co tomu viacej rozumiete ako ja.Na doske som nasiel 4FB 002 92 01 A-1.Zatial dik,ak bude cas pomeram co je na 6520-ke.

[EKKAR]

Ty 6250 jsou pokud se nemejlím, napájitelný i střídavinou ...

[ZVUK2000]

Je to dávno co jsem sním měl udělaný zvonek do bytu. Napájený byl DC a ještě velký kond ať to chvilku zvoní ještě po stlačení tlačítka. Zda ho lze napájet i AC bude v katalogu. Ale zjišťovat to teď nebudu, jsem venku a udím.

[Artaban001]

MA6520 je LS1240. Na vstupu je napájenej přes kondenzátor, který zajistí, že do toho švába jde jen střídavý proud. Pak přímo v tom švábu je usměrňovač, na vnější vývody připojen vyhlazovací elyt a dál odpor a kondík, co určují tón a rychlost "cvrlikání " a přímo na švába je připojeno piezo. Pokud na ten oddělovací kondenzátor připojíš výstup z 24V trafa, co živilo kontrolky v rozváděčích, musí se zvonění ozvat. Jinak je šváb v háji. Co víc na tom chceš studovat. Vyzvánění je připojeno přímo na telefonní linku, akorát přes kondenzátor. Platí pro dvojdrátový telefonní vedení.

[tiktak1953]

Na poly toho velkeho papieroveho C 1uF som pripojil sekundar trafa a nic.Ja som to takto pochopil ze treba urobit.ale sa mi nezda ,zeby to bolo tak dobre.Pepinac zdvihnutia sluchatka bol cisteny pred parrokmi, ked tiez telefon nefungoval,tam su kontakty este ciste.Na piezo sa nema co pokazit ze?Na pine 5.a2.by sa malo nieco merakom namerat,co.ak je IO OK?
Nemozete mi niekto poslat ten IO?
----------------------
Nemam tych 24V str.pripojit nahodov priamo na IO pin 1 a 8?

[Cowley]

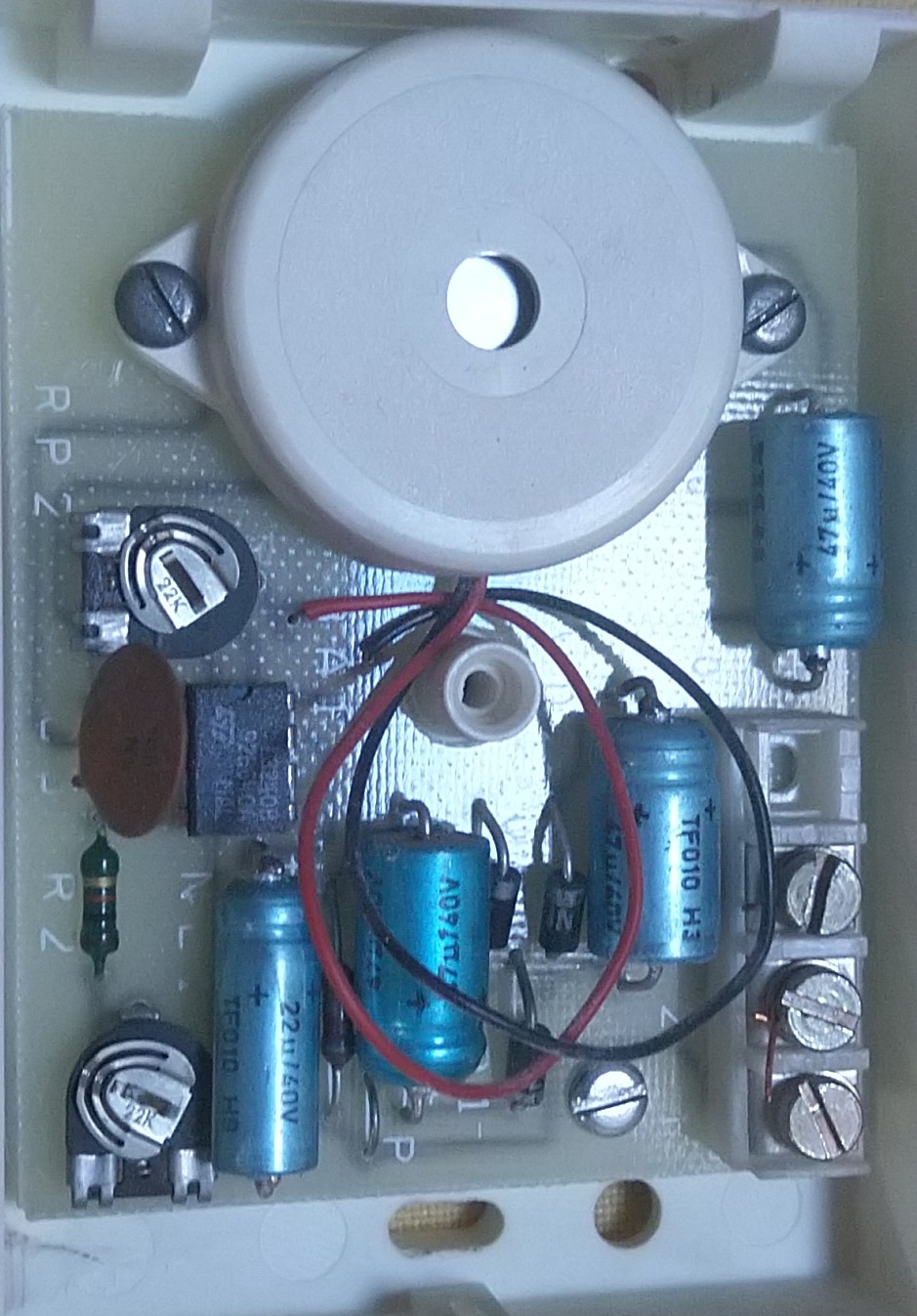

V externím zvonku k domácímu telefonu výrobce Tesla Stropkov 4FN 605 11 je jeho další ekvivalent L3240B.

Piny 1 a 2 nejsou spojené.

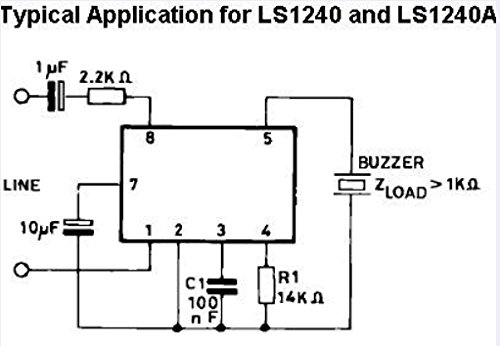

Pin 1 je jedna strana vstupu, strana za kondenzátorem je druhá strana vstupu, tak jak jsou nakreslená "kolečka" (svorky LINE) ve schematu.

Jak píše Artaban001, vezmi 24V střídavých a napoj je na PIN 1 a vnější stranu kondenzátoru dál od integrovaného obvodu (ve schematu na svorky LINE) a musí to cvrlikat.


Ještě mě napadá, nemá ten telefonní aparát přepínač hlasitosti vyzvánění? Není jen vypnutý nebo poškozený?

[tiktak1953]

Cowley dik ze si sa ozval,teba som lepčie pochopil ,ale nic sa nedeje !Isto bude IO v riti.Na slov tento IO nemaju nikde ani AVelmak kde obj najviac.iba na obj,uplne neznama firma.Este mi volal jeden borec co opravuje telefony ze pozre aj dnes a zavola mi.dik pani,so mnmou ttreba trochu strpenia,lebo viete ,ze niesom elektrotechnik iba ucen hodinärsky.Neviem kedy sa ozvem lebo robim vonku dres na riad do kuchyni .

[Artaban001]

Čau Hodináři - měl jsem tento zvonek vystřižený z "Anety". Bylo to schopný samostatnýho provozu. Zvonek zvoní až od 12V, nebo od 16V. Když se prodávaly bzučáky, který byly od 8V a byly osazený tímto švábem, tak se používal externí zdvojovač a přivádělo se napětí na ten filtrační kondenzátor. Nohy 1 a 8 jsou vstupy do usměrňovače uvnitř toho švába. Pokud neseženeš toho MA6520, sháněj LS1240. Je to jeho náhrada. A ano, na výstupu švába je regulovatelný odporový dělič a z něj to jde na piezoelement.

[tiktak1953]

Uz sa mi ponukli dvajaz e mi daju 6520.ku.Jeden telefonista z neakej ustredni s plosakom bez zaruky a druhy nepouzite.Diky im zato.

[tiktak1953]

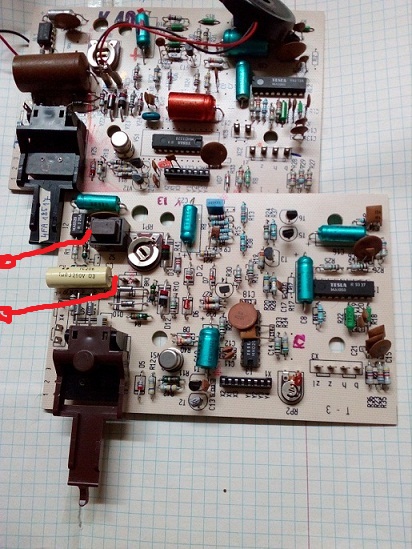

Donieslom mi tu new dosku spojar az od Nitri 50km a ani s nou to necvrlika.Zapojil som 24V str.z trafa podla obr.jeden drot na IO pin č1a2 a druhy drot pred velky kondik.Ako zistim ci je ten brucak OK?
10uF kondik na IO pin č7 je OK meral.

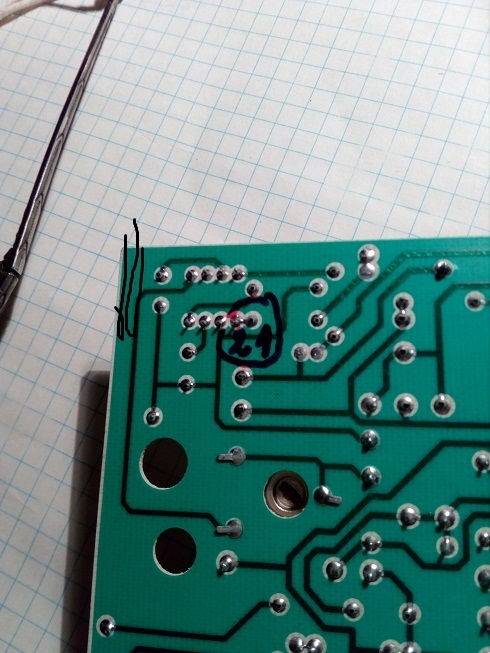

Na druhom obr.vidite spojene piny 1a2 aj na ten new doske!
---------------------------------
OPRAVA Pomylil som sa v rychlosti.Pin c1 IO je az ta dvojka.Takze pin 1a 2 niesu spojene.Mna pomylil ten otpor R2 k pinu č1!!!
