Idem pohľadať do dielne 74HC00 (za 74HC08). Potom to ešte preskúšam.
Stavy spínačov.
Moderátor: Moderátoři
Ide to (na jednom mieste si nepriletoval všetky prepojovacie kolíky, ...s mojim perom sa tam nedostanem).
Môže byť aj 573, tých mám aj ja dosť(tuším cez 20).
573 zapisuje na začiatku 5° intervalov. 574 prenáša počas celého impuzu, ale v pamäti zostane okamih na konci 5°úseku.
Z tej druhej dosky si nedal schému, hoď je sem.
Tu by som asi ani nevyrábal na novo
Môže byť aj 573, tých mám aj ja dosť(tuším cez 20).
573 zapisuje na začiatku 5° intervalov. 574 prenáša počas celého impuzu, ale v pamäti zostane okamih na konci 5°úseku.
Z tej druhej dosky si nedal schému, hoď je sem.
Tu by som asi ani nevyrábal na novo
To by bolo treba použiť na jeden register 36 ks 74HC74 (na obidva 72ks).
Ten regiter by musel mať 72 vstupov CLK a jeden Data.
S obvodmi 573_4 sa dá spraviť iba jeden CLK a 72 Data.
Dá sa urobiť, aby počas testu svietili dve (na začiatku chyby a na konci). Ale po zastavení tam bude svietiť iba jedna. Problém v tom to prípade je, že sa nepozná kde je chyba 180± (na ktorej strane).

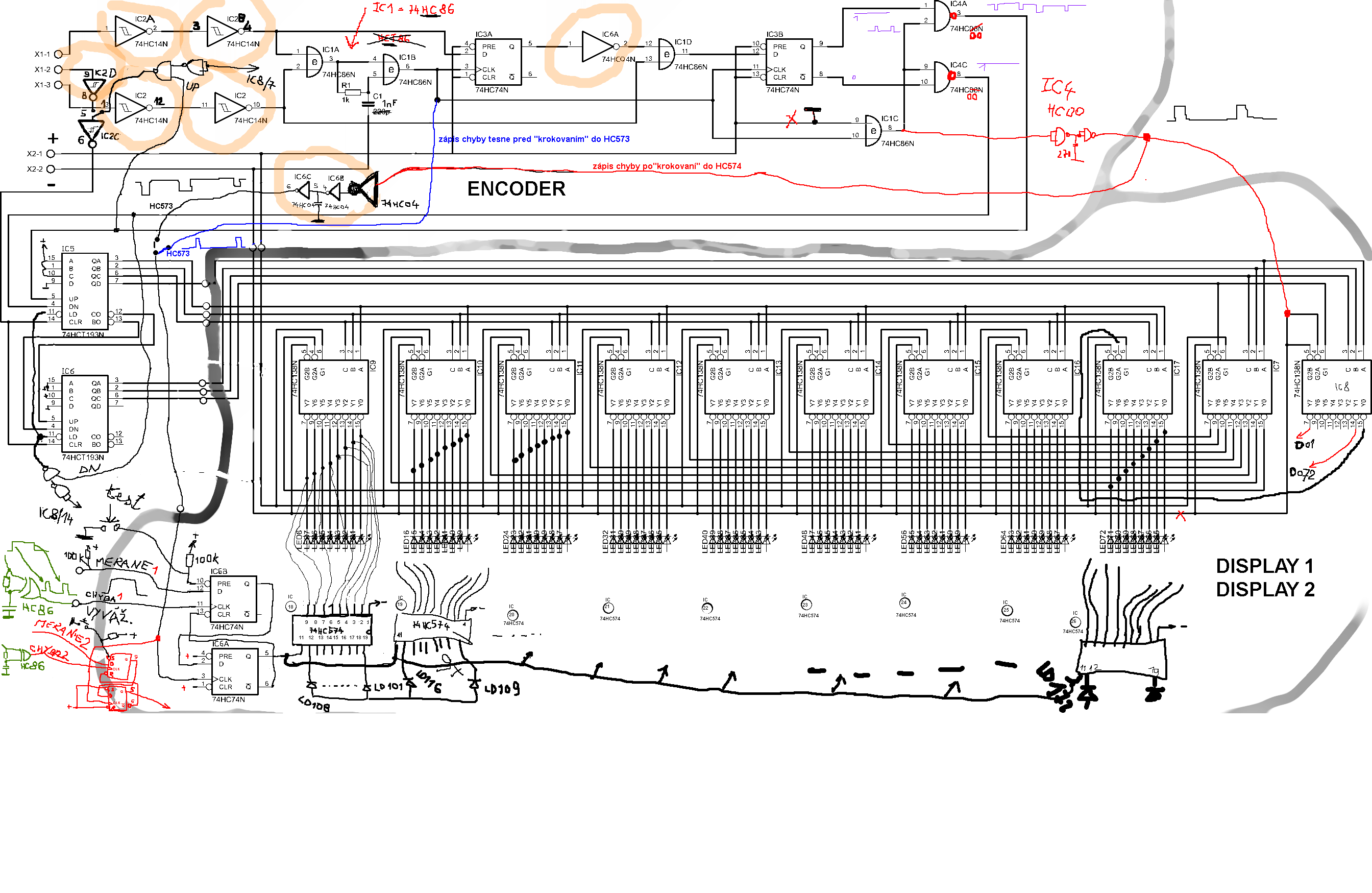

Na schéme je to naznačené zelenou farbou (74HC86) do sygnálu CHYBA.
Zmenšovaním zosilnenia sa budú k sebe približovať Až bude svietiť jedna.
Na schéme je aj zapojenie hodín nahrávajúcich chybu pre 74HC574 -červeným, po vykonaní kroku.
Modrým pre 73HC573 nahrávajúcich chybu tesne pred vykonaním kroku.
Na tej doske je nejako veľa HC14, myslím, že by sa dala použiť tak ako je, s málo prepojkami, prípadne by sa tam dal vložit namiesto HC14 HC86.
Keď by merací systém počas testovania postupne zmenšoval zosilnenie, chyba by sa približovala. Tie dve, až by svietila iba jedna. potom by sa dalo zastaviť koleso (skončiť meranie).
Ten regiter by musel mať 72 vstupov CLK a jeden Data.
S obvodmi 573_4 sa dá spraviť iba jeden CLK a 72 Data.
Dá sa urobiť, aby počas testu svietili dve (na začiatku chyby a na konci). Ale po zastavení tam bude svietiť iba jedna. Problém v tom to prípade je, že sa nepozná kde je chyba 180± (na ktorej strane).
Na schéme je to naznačené zelenou farbou (74HC86) do sygnálu CHYBA.
Zmenšovaním zosilnenia sa budú k sebe približovať Až bude svietiť jedna.
Na schéme je aj zapojenie hodín nahrávajúcich chybu pre 74HC574 -červeným, po vykonaní kroku.
Modrým pre 73HC573 nahrávajúcich chybu tesne pred vykonaním kroku.
Na tej doske je nejako veľa HC14, myslím, že by sa dala použiť tak ako je, s málo prepojkami, prípadne by sa tam dal vložit namiesto HC14 HC86.
Keď by merací systém počas testovania postupne zmenšoval zosilnenie, chyba by sa približovala. Tie dve, až by svietila iba jedna. potom by sa dalo zastaviť koleso (skončiť meranie).
- Přílohy
-
Kombi_72LED__I_574_573.png- (206.66 KiB) Staženo 34 x
-
Nejako som to učesal.
Niektoré obvody možno lepšie využiť, inverory a podobme.
Na vstupoch z opto závor (kotúča) musí byť použitý aspoň jeden Schmtt triger 74HC14. V časovacích (oneskorovacích) obvodoch s kondenzátorom prípadne aj odporom by mali byť požité výhradne HC obvody (nie HCT) pretože spôsobujú nesymetriu oneskorenia nábežnej a dobežnej hrany.
Na druhej doske by som zapojil 2x 74HC74 na pre možná vývoj ponechal tri pozície DIP14 voľné na predrôtovanie.
Je možné použiť HC574, ale aj HC573.
S obvodmi HC573 je možné počas krútenia kolesom vidieť viac LEDIE za sebou, kde je nevyváženosť. Toto sa ale nedá uložiť do pamäti.
Keď skončí meranie bude v pamäti prvá, alebo posledná pozícia- dá iba toto spraviť s tými pamäťami.
HC573 su typu LATCH a s jednotkou na pine 11 sú transparentné
Niektoré obvody možno lepšie využiť, inverory a podobme.
Na vstupoch z opto závor (kotúča) musí byť použitý aspoň jeden Schmtt triger 74HC14. V časovacích (oneskorovacích) obvodoch s kondenzátorom prípadne aj odporom by mali byť požité výhradne HC obvody (nie HCT) pretože spôsobujú nesymetriu oneskorenia nábežnej a dobežnej hrany.
Na druhej doske by som zapojil 2x 74HC74 na pre možná vývoj ponechal tri pozície DIP14 voľné na predrôtovanie.
Je možné použiť HC574, ale aj HC573.
S obvodmi HC573 je možné počas krútenia kolesom vidieť viac LEDIE za sebou, kde je nevyváženosť. Toto sa ale nedá uložiť do pamäti.
Keď skončí meranie bude v pamäti prvá, alebo posledná pozícia- dá iba toto spraviť s tými pamäťami.
HC573 su typu LATCH a s jednotkou na pine 11 sú transparentné
- Přílohy
-
Vyvaž.pdf- (161.81 KiB) Staženo 48 x
Vďaka Ti. Akurat som to nakreslil podla toho stareho. Zajtra to prekreslim teda dnes, lebo už je 3:38 podla toho noveho a potom ti to pošlem na kontrolu. Inac som rozmyšlal nad tým ako mi to posles naspäť a došiel som nato, že ani mi to posielať nemusíš. Tam nič nemá hodnotu, jedine to "nepájivé kontaktní pole" a to nejako oželím.
Je to jedno. Ten obvod (HC138) má tri vstupy na adresovanie, alebo výber.
Pin 4 a pin 5 musia mať "0" a pin 6 "1" aby bol ten obvod aktívny.
V našom prípade stačí na pin 6 dať Vcc, na pin 4 dať GND a na pin 5 priviesť signál (0) z IC 7(IC8), alebo naopak...signál c IC7(8) priviesť na pin 4 a na pin 5 dať GND.
Pri navrhovaní DPS je dobré si to kvôli zložitosti-zjednodušenia spojov niekedy prehodiť.
To o spojoch používam aj pri výmene hradiel navzájom, aby sa zjednodušili spoje, výmene vstupov navzájom, kde tá výmena nemá vplyv na výslednú funkciu.
To platí o hradlách AND, NAND, OR, NOR, XOR.
Vzájomne sa dajú prehodiť D-klopné obvody v 74HC74.
Samozrejme aj invertory. Niekedy je dobré prehadzovať aj hradlá nedzi púzdrami.
Zmením číslovania v schéme, vygenerujem nový net-list, a skúsim opraviť PCB.
Často aj viac krát to opakujem.
Pri jednoduchšej schéme sa dá dopredu kresliť prepojenia hradiel s ohľadom na kreslenie DPS.
Pin 4 a pin 5 musia mať "0" a pin 6 "1" aby bol ten obvod aktívny.
V našom prípade stačí na pin 6 dať Vcc, na pin 4 dať GND a na pin 5 priviesť signál (0) z IC 7(IC8), alebo naopak...signál c IC7(8) priviesť na pin 4 a na pin 5 dať GND.
Pri navrhovaní DPS je dobré si to kvôli zložitosti-zjednodušenia spojov niekedy prehodiť.
To o spojoch používam aj pri výmene hradiel navzájom, aby sa zjednodušili spoje, výmene vstupov navzájom, kde tá výmena nemá vplyv na výslednú funkciu.
To platí o hradlách AND, NAND, OR, NOR, XOR.
Vzájomne sa dajú prehodiť D-klopné obvody v 74HC74.
Samozrejme aj invertory. Niekedy je dobré prehadzovať aj hradlá nedzi púzdrami.
Zmením číslovania v schéme, vygenerujem nový net-list, a skúsim opraviť PCB.
Často aj viac krát to opakujem.
Pri jednoduchšej schéme sa dá dopredu kresliť prepojenia hradiel s ohľadom na kreslenie DPS.
Dík. To mi tam tak Eagle naservíroval. Idem si niečo uvariť a potom sa nato pozrem a skúsim vygenerovať dosku. Romýšlam ale že ten encoder dám zvášť. Tuším si mi to aj ty skorej radil. Mám to rozdeliť? Ak by som to rozdelil mám tam dať schmitvove klopné? ak ano ako? na kazdu dosku jeden alebo dva a dva?
