#31 Příspěvek od **EKKAR** » 28 bře 2025, 21:31

judeware píše:...

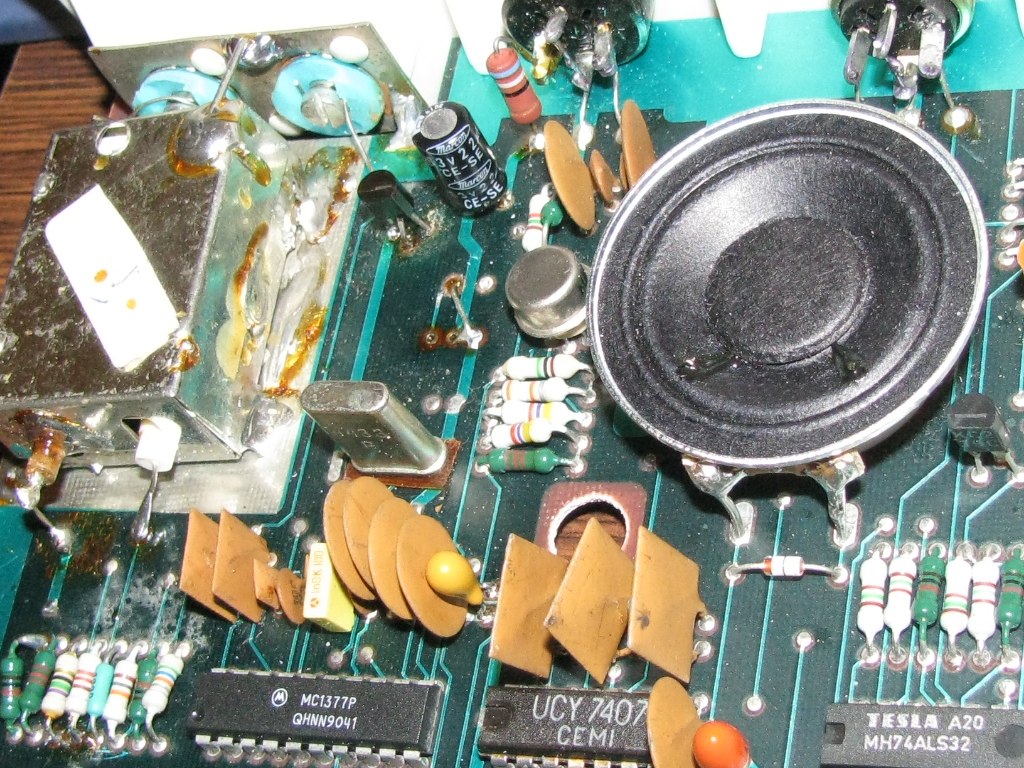

Po odkrytování jsem zjistil několik chyb a závad. Vraj odchází oranžový tantalový C12, 6M8 (vpravo od MC1377, je spíš vlivem závady hnědý) a kvůli němu shořel T1 KC635 (vlevo od černého DINu). Potvrzeno. ...

A DEJ SI BACHA, pokud budeš v rámci opravy nahrazovat tesláckej KC635 jeho evropským vzorem BC635 - "kácéčko" má uprostřed vývod báze, "bécéčko" kolektoru. Nevím, kterýho vosla tenkrát v Tesle napadlo změnit pinout u součástky jinak elektrickýma parametrama plně odpovídající svýmu vzoru, ale dělalo a dělá to fůru problémů lidem, kteří o týhle k0k0tině nevědí.

xsc · #32 Příspěvek od **xsc** » 28 bře 2025, 21:31

A není to pískání dáno verzí ROM?

PotPalo · #33 Příspěvek od **PotPalo** » 28 bře 2025, 21:40

Mám model 90, mal som model 91, a mám aj model 92, ale žiadny pri nahrávaní hry nepíska. Z princípu to robiť nemôže, stačí pozrieť schému. Pokiaľ to niekomu robí, tak to tam niekto dorobil nejakým odporom.

Ale! Raz som menil LM311 (áno, v novšej verzii je LM311, v staršej bol MAB311), mal som nejaký falošný z číny, a s ním to ticho pískalo. Premeral som ho, a mal inak piny, takže jeden z jeho výstupov išiel do skratu, a to spôsobovalo kolísanie napájacieho napätia podľa vstupného signálu, čo bolo počuť v reproduktore.

Na fotke vpravo hore medzi odpormi... to je sklenená dióda alebo odpor vedúci smerom dolu? Je tam dobre?

Na vymenený tranzistor je dobré dať malý chladič, kúri tak že sa na ňom nedá udržať prst. Ono robiť z 22V 12V nieje ktovie aký nápad, ale čo už.

#34 Příspěvek od **EKKAR** » 28 bře 2025, 22:04

Pak by tam asi byl lepší BD135/138/139, na ten je křidýlko jednodušší našroubovat, než na TO-92long ... A to i když to bude neorigo, ale bude to funkční a rozhodně spolehlivější než s KC635. Protože teplo je prevít ...

PotPalo · #35 Příspěvek od **PotPalo** » 28 bře 2025, 22:28

Sú tam malé diery, nič iné ako TO92 tam len tak nevojde. Rozšíriť ich nejde, majú prekovy.

#36 Příspěvek od **judeware** » 28 bře 2025, 22:36

Mě spíš překvapilo, kolik chyb jsem objevil. Teď už se nedivím, že mi to přes VF výstup nechtělo nic naladit.

A bylo to vůbec netknuté? Pod russáckým obvodem PLA ("ULA1") bylo fixem na desce napsáno "J.Ď.". Tohle nevypadá, jako podpis pracovníka (to spíš ono "APRIL 9104 3214, razítková čtyřka v kroužku" na dolním plastu).

Diody vpravo od repro tam jsou dvě. Ležatá zapájená a stojatá zapájená na jednom vývodu (možná další omyl). Na desce se hledá (a určuje) bídně, chybí potisk. KC635 mám do servisu MC600Q, ovšem nejraději bych to nějak předělal na 78L12, resp. 78M12 TO125. To by vypadalo "téměř originálně".

#37 Příspěvek od **rnbw** » 28 bře 2025, 22:47

Mohlo to byt v servise u vyrobcu. Ten moj bol v Skalici niekolkokrat. Menila sa ULA, procesor a neviem, co vsetko este. Furt s tym boli nejake problemy.

yakl · #38 Příspěvek od **yakl** » 29 bře 2025, 01:25

Z silikónového papiera, či fólie, niečo také, ako od Propisotu, alebo od veľkých nálepiek pre označenie balíkov symbolmi si nastrihám pásiky, široké od 0.5 cm do jedného centimetra a tými postupne podrezávam nálepku, trochu podobranú na začiatku, aby sa ten papier hranou mohol zarezávať do lepidla medzi telom prístroja a nálepkou. Chce to trochu trpezlivosti s popoťahovaním pásika na obidve strany, dlhého asi 10 cm obráteného silikónovou vrstvou ku nálepke. Teda ten pásik používam ako pílku, tiež bez tlačenia, len natoľko, aby sa tá hrana do lepidla chytila a začala ho prerušovať pod nálepkou. Bez nahrievania, bez chémie, po oddelení nálepku treba nalepiť na kus silikónového papiera od nálepky. Pokiaľ nálepka je umiestnená na rovine, alebo je prístupná zo strany roviny, ak je na druhej strane hrana zahĺbenia, tak sa tiež dá pokračovať. Problém môže byť u nálepiek z trhavej umelej hmoty, ktorá býva ešte aj ponastrihovaná na okraji. Skúste, možno nekecám. Tie používané pásiky sa odierajú a krivia, takže treba po chvíli začať používať tú druhú dlhú hranu a prípadne ďalší pásik. A ďalší. Nálepka z počítača s "woknami" s číslom a názvom inštalovaného systému ide odlepiť celkom bez poškodenia

#39 Příspěvek od **rnbw** » 29 bře 2025, 10:11

Windows nalepku staci nahriat a zlezie dole bez poskodenia. Prehadzoval som tak aj stitky na notebooku, ked som menil spodok.

#40 Příspěvek od **judeware** » 30 bře 2025, 20:51

Předmětná samolepka skončí (na voskovém papírku) v pytlíku se součástkami, které půjdou ven. T1 a C12 jsou kaput, R19 a ZD1 vypájím a C1 přesadím, či nahradím kusem na vyšší napětí. Bez zatížení mi totiž zdroj leze poněkud vysoko.

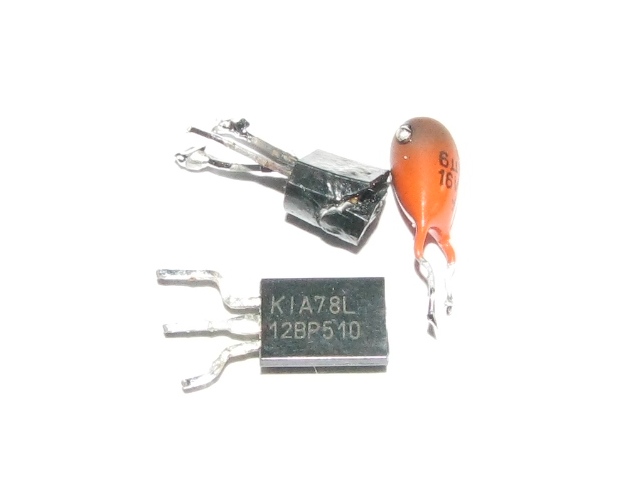

Dal by tam "automobilovou" ploštici KIA78L12. Na rozdíl od našich i jiných cizích dokumentací uvádí Pd 800mW (ostatní celá léta píší tajemné: "ztrátový výkon vnitřně omezen"), slibuje, že vydrží až 35V na vstupu a odběr do 150mA za studena. To bych překročit neměl, po vypájení vadných součástek mi to při napájení z náhradního zdroje ukazuje na Yfíkovi odběr 44mA. Ta kulička na tantalu není cín, on takto při poruše vytek'.

PotPalo · #41 Příspěvek od **PotPalo** » 30 bře 2025, 21:05

To tajemno je to, že 78xx majú ochranu proti prehriatiu a preťaženiu. Ako je ale robená fakt netuším, zrejme znižujú napätie na výstupe.

#42 Příspěvek od **judeware** » 30 bře 2025, 21:14

To jsem měl na müsli téžžž. Ale viděl jsem kdysi dávno nějaké ("neoficiální") papíry, kde bylo psáno 15W. Šlo o divnou salátovinu, která vypadala, jako když student kreslí ne na pauzák, ale na A čtyřku. Nebo jako když se nálezce začne probírat zašlými papíry z cyklostylu. Nikdy později jsem něco podobného nečetl.

#43 Příspěvek od **judeware** » 06 dub 2025, 11:43

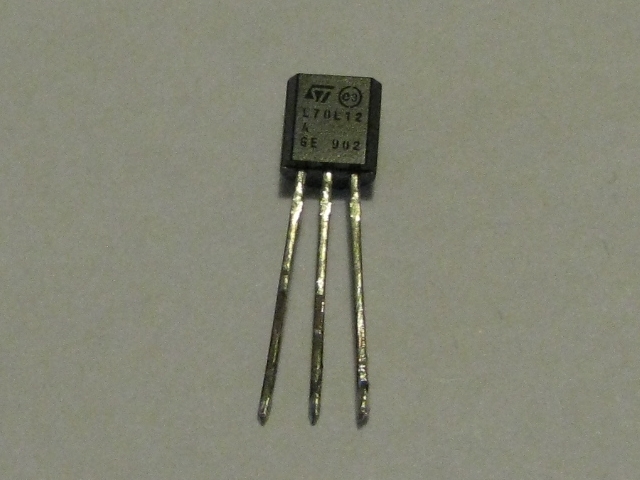

Zjistil jsem, že se mi KIA78L12 na zamýšlené místo nevejde (má krátké vývody). V jednom anténářském zdroji jsem naštěstí našel ST L78L12 (Tatarek je, tuším, z Polska, čekal jsem v něm horší součástky). Tak se snad plombyprostý Didaktik brzo rozběhne.

#44 Příspěvek od **judeware** » 18 dub 2025, 21:52

Nakonec se oprava skládala z odebrání vadných součástek T1, C12 a dále R19, ZD1, C1. Osadil jsem ST 78L12, Marcon 22µF/63V (směr severoseverovýchod), odpor 68Ω na přívodu +12V (směr SSV) a malý žlutý tantal na místě C12 (nad MC1377). Odběr na DINu ("+12V") činil 48mA, se zapojeným výstupem "VIDEO" 73mA. Napětí na odpojeném zdroji činilo na větvi +12V asi 26..27V, na větvi +5V (v toto případě nedůležité) 5,04V. Po propojení zdroje a Didaktiku kleslo dvanáctivoltové napájení na 22,5V (resp. 21V). Před nově osazeným stabilizátorem (za odporem 68Ω) bylo 19V, (resp. 15,7V). A na konci mezi 11,94 a 11,98V. Blesk zkresluje výsledné foto, ve skutečnosti to tak pocintaně a kalafunovitě nevypadá, čištění provedu později.

Dvě součástky, které už z výroby visí jedním vývodem ve vzduchu, jsou R31 (součást obvodu výstupu na mgf.) a D2 (součást obvodu resetu CPU).

Ještě uvažuju, že bych osadil patici pod Z80 a EPROM (může se to z testovacích důvodů hodit). Ovšem že by ta deska snesla tolik opakovaného pájení?

Ledka svítí poměrně bídně a klávesy se občas zasekávají.

judeware píše:Kromě toho byl výstupní "videoodpor" R29 75R elektricky paralelně k R27 220R, tedy nesmyslný kydanec (vlevo dole) mezi odpory propojuje videovýstup se vstupem VF modulátoru (taky jsem na R29 naměřil 55,8Ω).

A tahle chyba tam zřejmě byla od úplného začátku.

#45 Příspěvek od **rnbw** » 18 dub 2025, 22:48

judeware píše:klávesy se občas zasekávají.

Tragicka klavesnica je asi najvacsi problem Didaktiku. Mozes skusit vytahat klavesy a namazat.
