DC - DC Měniče v sérii
Moderátor: Moderátoři
Největší část proudu by měla odtékat přes D6 , aspoň to mi přijde jako nejsnažší cesta . Vlastně z jakékoliv diody 1,3.5 by se uzavřel obvod dole přes D6 , například část proudu by se z D1 vydala někam do měniče 2 a tam nevím co by se stalo , nevím jak si to rozkreslit , vzhledem k tomu že jsou na měničích společné mínusy , musí se téměř všechen proud drát dolů .stále ale nevidím onen zkrat, který tvrdí Gemniny. Jak jsi psal prvně ,myslím si že hlavni problém je, že by na krátký okamžik mohlo být na jednom z měničů vysoké napětí , nebo ne mohlo , ale budeKremik píše: 21 črc 2026, 11:38 Kdyby netekl přes D1, ani přes D3 a ani přes D5, netekl by přece vůbec.
Předpokládáme, že na výstupu je něco připojeno, třeba žárovka. To jsem tedy prvně nezmínil, přišlo mi to jako samozřejmý předpoklad, ale zmínit jsem to měl. D1, D3, D5 jsou problematické, protože nevíme kterou z nich proud teče. Záleží na výstupním napětí a na tom, který měnič by zrovna pracoval. Ale čistě teoreticky by každou z nich, alespoň malou chvilku po zapnutí, nějaký proud téci mohl. V ustáleném stavu (předpokládejme, že žádný z měničů neodešel), teče proud přes D1 a na výstupu je 59V. Úbytky na diodách zanedbáme, prostě 59V. Napájí to žárovku, která to napětí snese, třeba síťová, nebude moc svítit, ale vlákno bude červeně až oranžově žhnout. Co dál? Kudy se bude proud vracet zpátky do zdroje?
poslal jsem nový navrh

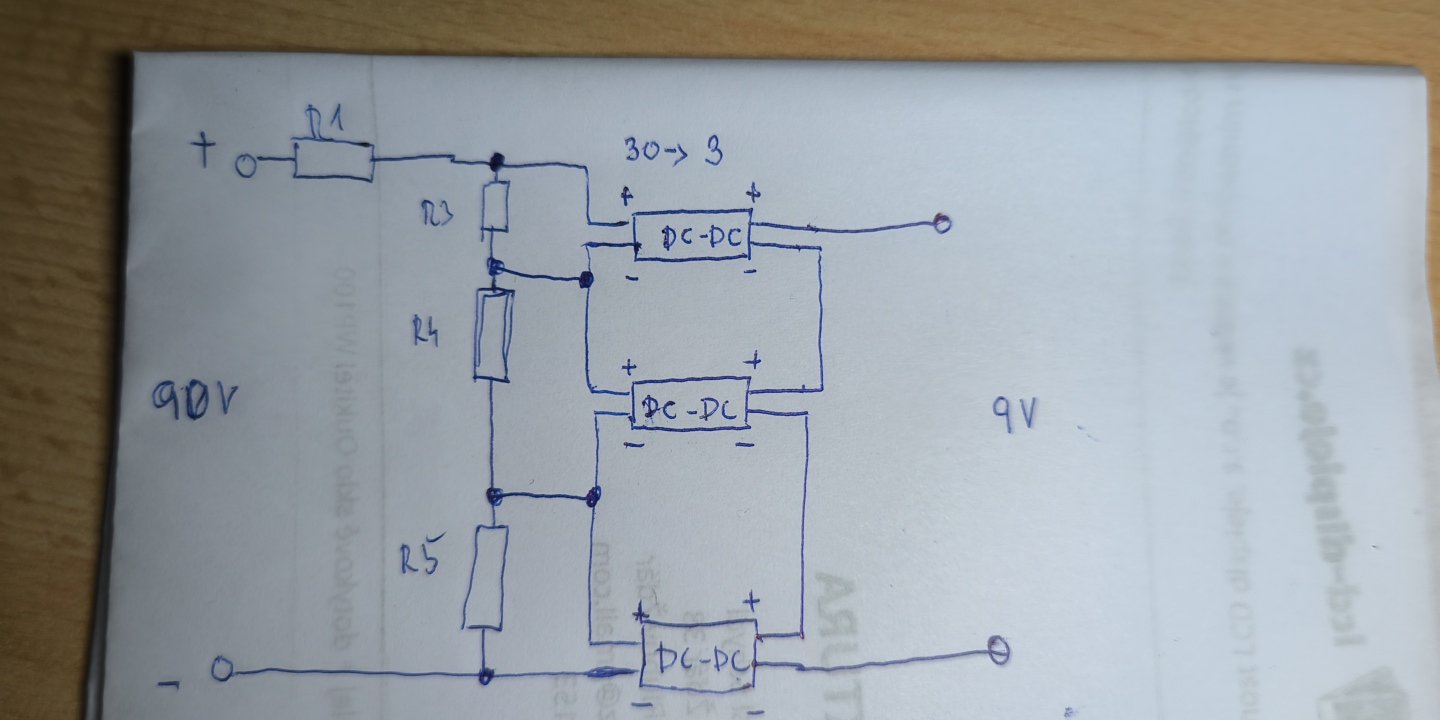

Řekni, že si z nás děláš srandu.Premet píše: 21 črc 2026, 23:31 Co to zapojit takhle ? Na hodnoty nekoukejme , jen na to jestli by mi tenkrát prošlo tohle......
Vezmi multimetr a změř si odpor mezi svorkami - a - na tom modulu. A pak se zkus zamyslet.
Ak zvolíš správne rezistory, tak to tie meniče prežijú. Ale aby si dostal na výstupe požadované napätie, musel by si s tými rezistormi veľmi čarovať.Premet píše: 21 črc 2026, 23:31 Co to zapojit takhle ? Na hodnoty nekoukejme , jen na to jestli by mi tenkrát prošlo tohle......
Ak ti ostala aspoň polovica, tak skús toto.
Ak dáš ku každému meniču na vstup paralelne zenerku na trebárs 20V a celkové napájanie privedieš cez cca 10Ω odpor, tak by to mohlo snáď aj fungovať.
- Přílohy
-
x.png- (2.97 KiB) Zatím ještě nestaženo
Premet > Ano, nenapsal jsi to sice přímo, ale důležité je, že jsi to pochopil. Proud by nikdy netekl diodami D2 a D4, vše by teklo jen diodou D6.
Ke druhému zapojení se už vyjadřovat nemusím, to už sis správně ohodnotil sám.
Jen bych chtěl ještě podotknout, že z takových měničů nejde tahat záporné napětí. Na první pohled to tak nevypadá, ale pokud například takový měnič posadíš zemí na kladný potenciál třeba 12V a napájíš ho třeba 24V, jeho výstup se může pohybovat pouze v rozmezí 12 až 14V, rozhodně z něj nemůžeš tahat třeba 5V. Protože 5V je zápornější než 12V, na kterých je posazená zem toho měniče. Jeho výstupní kondenzátor by tak byl opačně pólovaný, což by se mu rozhodně vůbec nelíbilo a mnohdy takový provoz nedovoluje ani samotný měnič.
Takové napětí bys ani na tom měniči nenastavil, protože je mimo rozsah, který ti dovolí trimr. Když na něm natočíš 5V, dostaneš 17V, protože pro měnič do znamená 5V nad GND. Regulovat pod GND neumí.
Samcové exhibice si nevšímej, asi se hodně nudí
Ke druhému zapojení se už vyjadřovat nemusím, to už sis správně ohodnotil sám.
Jen bych chtěl ještě podotknout, že z takových měničů nejde tahat záporné napětí. Na první pohled to tak nevypadá, ale pokud například takový měnič posadíš zemí na kladný potenciál třeba 12V a napájíš ho třeba 24V, jeho výstup se může pohybovat pouze v rozmezí 12 až 14V, rozhodně z něj nemůžeš tahat třeba 5V. Protože 5V je zápornější než 12V, na kterých je posazená zem toho měniče. Jeho výstupní kondenzátor by tak byl opačně pólovaný, což by se mu rozhodně vůbec nelíbilo a mnohdy takový provoz nedovoluje ani samotný měnič.
Takové napětí bys ani na tom měniči nenastavil, protože je mimo rozsah, který ti dovolí trimr. Když na něm natočíš 5V, dostaneš 17V, protože pro měnič do znamená 5V nad GND. Regulovat pod GND neumí.
Samcové exhibice si nevšímej, asi se hodně nudí
