Osciloskop H313 (N313)

Zpráva

#31 Příspěvek od **rnbw** » 16 pro 2012, 21:22

A zem sondy si tiez pripojis na ten igelit?

ondra732 · #32 Příspěvek od **ondra732** » 16 pro 2012, 21:50

Zem sondy připojím do měřeného obvodu ne? Na základě předchozích rad bych osciloskop nezemnil. Jen jsem mněl na mysli tu izolaci např. aby neprobíjely šroubky na kostře.

#33 Příspěvek od **Sendyx** » 16 pro 2012, 21:52

Nebo by se mohl uživatel celý zabalit do igelitu nebo tak něco :lol:

.

Když už, tak osciloskop napájet z izolačního - bezpečnostního trafa.

ondra732 · #34 Příspěvek od **ondra732** » 16 pro 2012, 21:59

JJ oddělovací trafo je taky jedna možnost. Ale myslím že to jde i jinak. Nevím jak nebezpečné je pracovat s neuzemněným osciloskopem sovětské výroby. Možná to trafo by byla nejjednodušší a nejbezpečnější varianta.

hosab · #35 Příspěvek od **hosab** » 17 pro 2012, 12:12

Oddělovacím trafem nikdy nezaručím,že osciloskop nebude "probíjet"! Vždy záleží na tom co měřím.To platí pro všechny osciloskopy mimo těch co mají oddělené vstupy.

bastlir-pha · #36 Příspěvek od **bastlir-pha** » 06 led 2013, 17:31

Ahoj všichni, včera jsem při debordelizaci objevil ruský osciloskop n313 a je plně funkční. Bohužel už jsem k němu nenašel kabely. Proto vás chci poprosit o informaci, jaké je označení malých BNCéček pro tento osciloskop?

Také bych vás chtěl poprosit, jestli někdo nemá třeba nějaké svoje uživatelské poznámky pro tento osciloskop, protože nepředpokládám, že se dá někde najít český či slovenský překlad ruského návodu. Dík

fredis · #37 Příspěvek od **fredis** » 06 led 2013, 20:42

Pokud by to byla 94, tak na tu překlad mám :lol:

. Tady asi bude problém. Jedině stáhnout manuál a přeložit. A co řešíš BNC? Tam jsou snad nějaký jiný? Jinak je pravda, že ty ruské mají některé, skoro všechny, rozměry o fous jiné a někdy to jde dost ztuha. Někde jsem viděl barevný obrázek s českým popisem ovládacích prvků. Mám dojem že tady. Hledej šmudlo!

bastlir-pha · #38 Příspěvek od **bastlir-pha** » 06 led 2013, 22:50

Popis čelního panelu jsem si tu už samozřejmě stáhnul, i když ten jsem jaksi nepotřeboval.
Mám doma ještě jeden starý velký elektronkový osciloskop, který má úplně jiné vstupní konektory, proto jsem si myslel, že ty konektory na N313 jsou nějaká malá BNCéčka. Tak co to je za konektory? Dlouho jsem už nebastlil, teď se spíš zabývám servisem PC a SAT technikou a tam toho moc nevyrobíš, takže jsem už z toho vypadl.
Díky Ti za odpověď.

Celeron · #39 Příspěvek od **Celeron** » 06 led 2013, 23:06

Nekde ve skladu se mi vali par ruskejch BNC kabelu oboustran, nebo jednostran + bananky. Kdyby nekdo potreboval. Jestli si dobre vzpominam, kabelovy samci Rusaci na Brnensky a Tektracky panelovy samice sly celkem volne, ale obracene to bylo opravdu hodne fest, takze na oscilo C1-55 bylo opravdu problem "namlatit" teslacky sondy (puvodni byly strasny). Ale casem se ochodi temer vsecko.

Jirka

#40 Příspěvek od **PavelFF** » 09 led 2013, 23:22

bastlir-pha píše:Ahoj všichni, včera jsem při debordelizaci objevil ruský osciloskop n313 a je plně funkční. Bohužel už jsem k němu nenašel kabely. Proto vás chci poprosit o informaci, jaké je označení malých BNCéček pro tento osciloskop?

Nikdy mě nenapadlo, že by to byl nějaký typizovaný konektor. Považoval jsem to za jednoúčelovou záležitost vzniklou pouze pro tento osciloskop - spíše kvalitní hračku. Pochybuju, že existuje označení. Když se podíváš na protikus(až ho najdeš), tak to je taky docela specialita.

Ruské BNC jsem pokaždé musel trochu upravit pilníkem, aby na ně šly nasadit celokovové protějšky neruského původu. Chce to trošku ztenčit ty dva červíky, po kterých jezdí bajonetová drážka převlečné matice. Jinak se ničí hlavně sondy, kabely a téčka, které za nic nemůžou. U plastové převlečné matice to jakžtakž jde ale ty celokovové samce tam jdou nasadit s citelným vzájemným odíráním.

A ještě k uzemnění osciloskopů: léta jsem používal H-313, pak C1-94 a až na stará kolena jsem se dozvěděl, že zbytek světa používá tři vodiče a uzemněnou kostru. No přežil jsem. V tomto jsem názorově zajedno s hosabem.
Při opravách osciloskopů jsem zjistil, že rusové se s tím fakt nemažou. Síťové napětí je uvnitř taháno vodiči s velmi slabou izolací (něco jako zvonkový drát) a ani se výrobce nijak nesnaží strčit svazek třeba do další ochranné bužírky. Ale funguje to. Ve skutečnosti taková (od pohledu a podle našich zvyklostí slabá) izolace vydrží mnoho a mnoho voltů, pokud není mechanicky odíraná a poškozená.

Každopádně myslím, že v návodu k osciloskopům z CCCP bylo napsáno, že kostra se má přizemnit na svorku k tomu účelu určenou. Kdo chce, tak se tím bude řídit a naopak.

Hydrawerk · #41 Příspěvek od **Hydrawerk** » 09 led 2013, 23:54

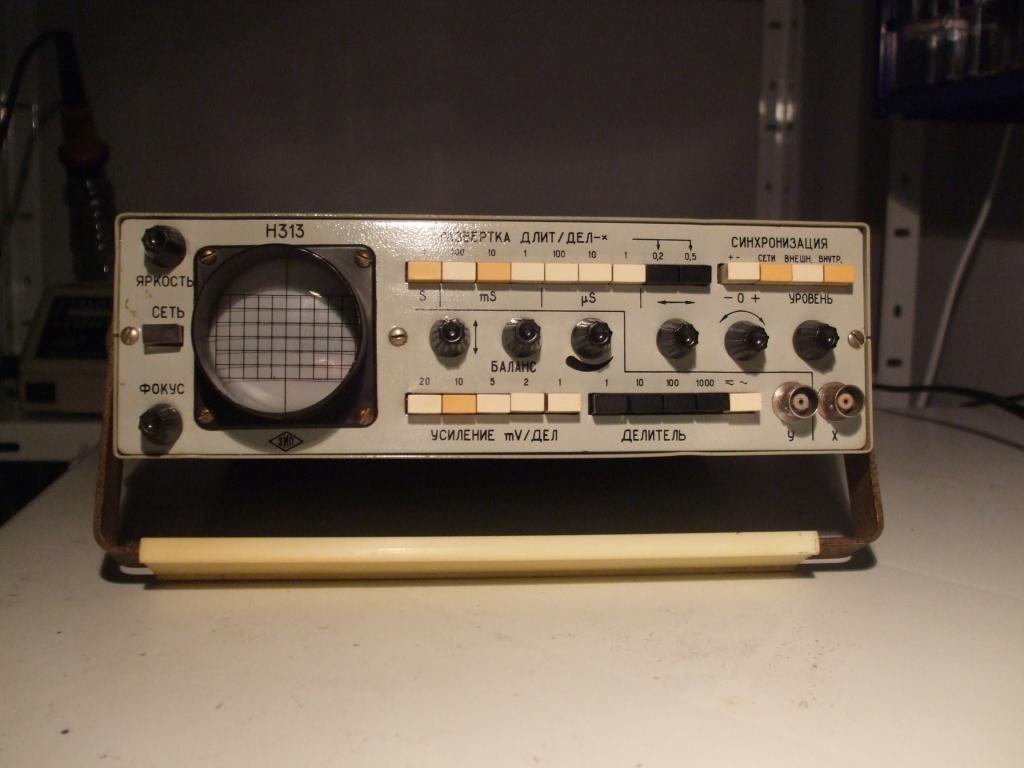

Doporučuju původní konektory odstranit a nahradit je normálními BNC. Občas to někdo na webu dělal. Nicméně H313 je veskrze mizerný přístroj. Mám ho ještě někde uklizený... Původní stav.

bastlir-pha · #42 Příspěvek od **bastlir-pha** » 10 led 2013, 00:16

Aniž bych četl Tvůj příspěvek, ty záhadné konektory jsem už mezitím za BNCéčka vyměnil a koupil jsem k tomu i kabel, který je asi dražší jak přístroj samotný. Nicméně musel jsem vyměnit i zpuchželou síťovou dvoulinlu, která se už drolila. Po odkrytování mně to připomnělo vojnu, když jsem čučel do ruské radiostanice a přemýšlel, jestli koukám na kondenzátor nebo na krabičku s nábojema.

S těma kabelama uvnitř souhlasím, protože se mně zasekávalo tlačítko vypínače. On totiž nějaký doveda právě tudy vedl kablík, který byl vlastně každým zapnutím a vypnutím odíraný.
Já od tohoto neočekávám žádné zázraky, protože H-313 potřebuji jen na kontrolu diod a zvlnění zdrojů v PC a v anténní technice.

hosab · #43 Příspěvek od **hosab** » 10 led 2013, 15:17

Uzemněný osciloskop já považuji za průšvih s kterým si nadělám problém a starosti.Jak mohu měřit třeba zapal.impuls na tyristoru zapojeného v mezifázovém obvodu třeba u bodovky?S uzemněným osciloskopem jen přes oddělovacím trafo.Pak ovšem nemám nic zemněno a na měřáku mám fázi.

#44 Příspěvek od **rnbw** » 10 led 2013, 15:26

Na to by si mal mat osciloskop triedy II (plastovy) a nie triedy I s odpojenym uzemnenim - co su tieto sovietske zazraky, ked sa prevadzkuju u nas (v ruskej elektrickej sieti su bezpecne).

Nechcel by som sa spoliehat na to, ze sa niekde neprederie alebo nerozpadne 30-rocna sovietska izolacia.

fredis · #45 Příspěvek od **fredis** » 10 led 2013, 16:07

Ono je také potřeba rozlišovat :wink:

. Není osciloskop jako osciloskop. Něco jinýho jsou "kukátka" jako H 313 a podobné, vyráběné jako bokovka v armádním nebo civilním závodě, a něco jiného jsou oscila vyráběná většinou v podnicích se zaměřením na speciální výrobu. Tomu pak odpovídá nejen součástková základna, ale i parametry, testování hotových výrobků a životnost. V tomto případě se není třba bát zpuchřelé izolace vodičů i po 40 letech! :lol:

. A desky ošetřené speciálním epoxidovým lakem můžete i vykoupat bez jakýchkoli následků.
