Digitronový voltmetr

Zpráva

serviceman · #31 Příspěvek od **serviceman** » 02 lis 2013, 10:17

Napájení se často nekreslí, protože to se rozumí samosebou.

Celeron · #32 Příspěvek od **Celeron** » 02 lis 2013, 19:31

Ty letitý 74141 asi nebudou nic moc. Mám doma Tesláckej čítač a tak 2x za rok nějakej 74141 lehne a to toho moc nenaběhá. Určitě je dej rovnou na patice. Kdysi jsem s digitronama pár věcí dělal a dělalo to na mě dojem, že pokud kleslo rychleji +5V než +170V, tak jim to nedělalo dobře. Sice podle vnitřního zapojení by to nemělo vadit, ale ...
Jirka

Tukanekb8 · #33 Příspěvek od **Tukanekb8** » 02 lis 2013, 19:44

Tak to jedině je nahradit jiným převodníkem na 1z10, jenže žádný co jsem viděl nesnese 170v... to potom jedině spínat katody tranzistory? Když mě se ty digitrony tak nějak líbí víc než displej. Vím že kdybych si koupil hotový zdroj tak to mám bez starostí, hned a určitě mnohem levněji... Ale...

Tukanekb8 · #34 Příspěvek od **Tukanekb8** » 11 lis 2013, 23:34

Postavil jsem přesně podle návodu ten voltmetr podle toho němce. Nevím co jsem udělal špatně, ale první a třetí číslice zobrazuje nulu a prostřední problikává mezi 0, 1, 3... Samozřejmě nic neměří... Povyměňoval jsem všechny IO, několikrát jsem přešel všechny spoje, znovu přepájel, snad stokrát jsem pod lupou zkontroloval všechny cesty. Jak mám najít závadu? Nikdo asi nemáte zkušenosti se stavbou tohoto zařízení???

BOBOBO · #35 Příspěvek od **BOBOBO** » 12 lis 2013, 05:59

Zapojení je úplně triviální , postupuj systémem hledání závad . Nejdříve kontrola zdrojů -různá napětí-jejich propojení , potom jednotlivých obvodových celků . Logickou sondu do ruky a jedu . Cvičně by jsi nám měl konštrukció vyfotit .

Tukanekb8 · #36 Příspěvek od **Tukanekb8** » 12 lis 2013, 15:08

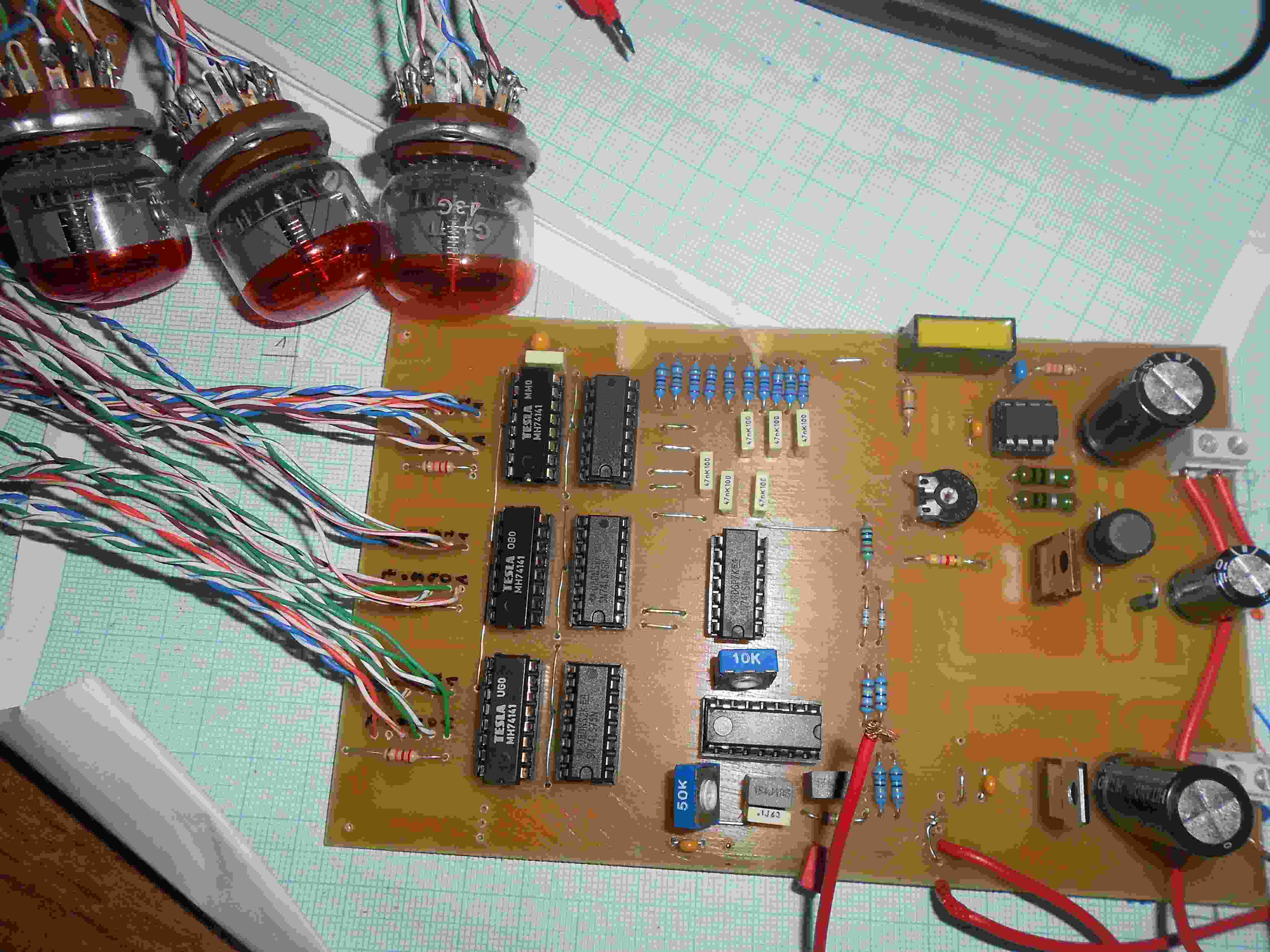

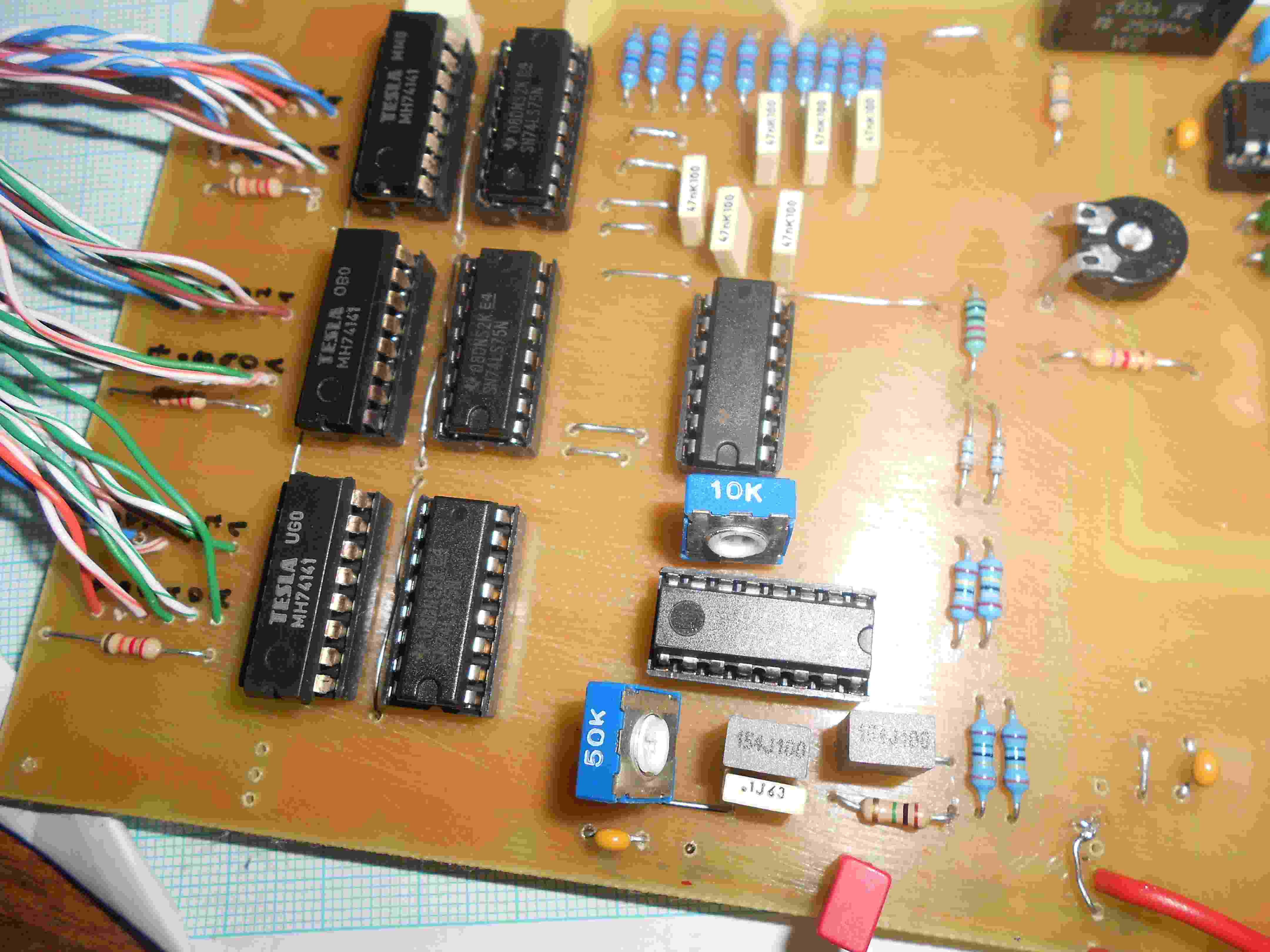

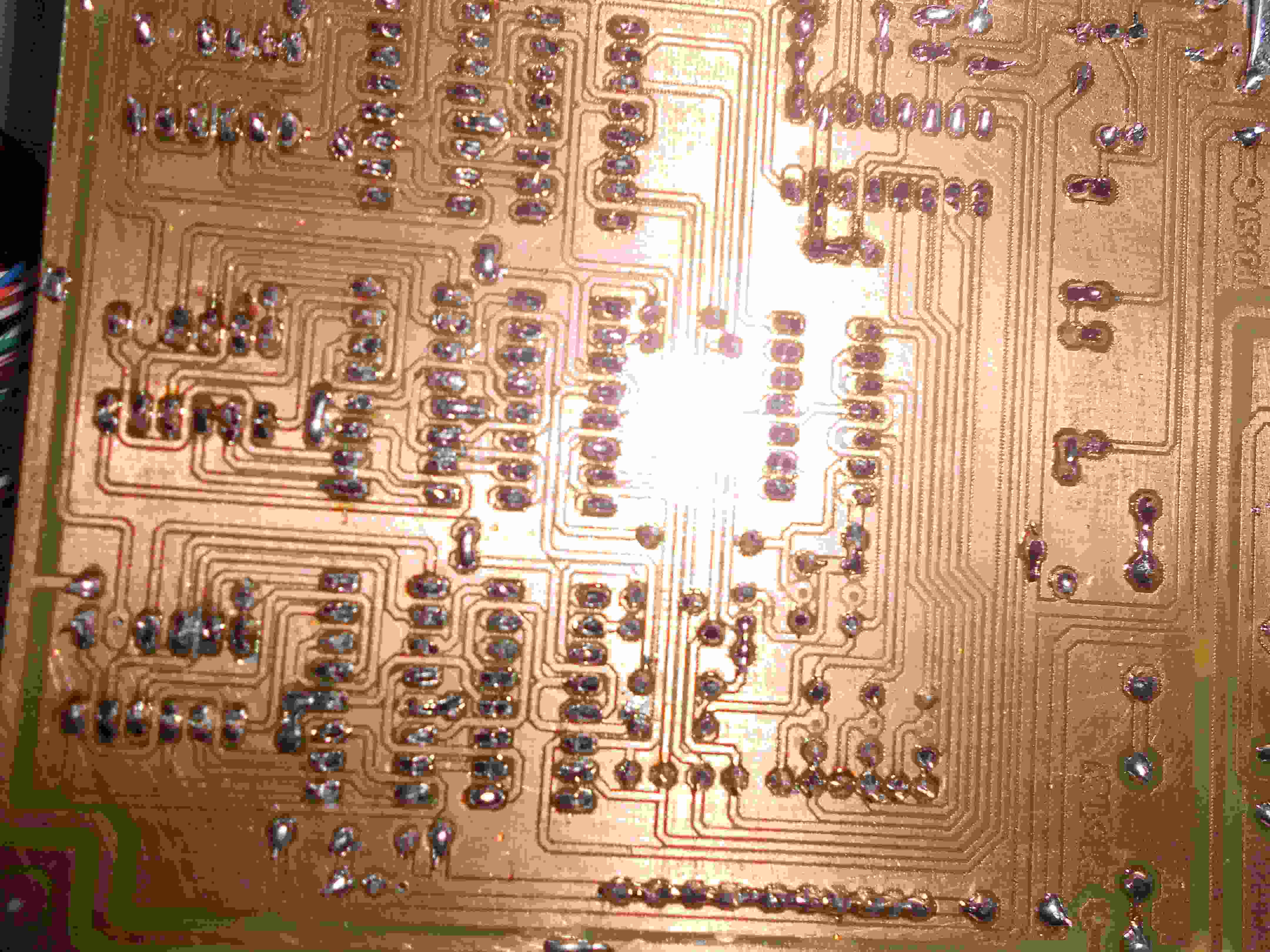

Zde jsou fota:

weed_smoker · #37 Příspěvek od **weed_smoker** » 12 lis 2013, 23:28

Měl bys v návrhovym systému na plošňáky nastavit volbu ORPHANS OFF pro odleptání nevyužitýho místa,je možný,že tam někde bude 'vlas' nebo i "nepříznivá kapacita mezi blbejma cestama" a proto to zlobí.
Pokud bys neměl důvěru v ty 74141 dekodéry,jde použít i 7442 (nebo 7447 na digitrony tohodle typu ) a level-shift s tranzistorama do TV na barvu (SF358,BF458,BF469/470,BF751,BF858...),těch je obvykle všude dost.

BOBOBO · #38 Příspěvek od **BOBOBO** » 13 lis 2013, 06:25

Co máte furt se 141čkama , jeden čas na nich visel svět a všechno jelo . Ale má měřit se sondou , ce je kde na výstupu a vstupu a porovnávat co vidí . To nejzákladnější stále nedělá ! Deska vypadá pěkně , já jen že někdy jde o nepěknou slepeninu , tak jsem to chtěl pro jistotu vidět , no a zde nyní MĚŘIT .

Tukanekb8 · #39 Příspěvek od **Tukanekb8** » 23 lis 2013, 20:34

Pomoc!!! Tak už jsem v koncích, několik týdnů proseděných u stolu nebo u pc a všelijaké zkoušení a zapojování a stále bez výsledku... Já ten voltmetr snad nepostavím... Zkoušel jsem zapojení podle Arádia z roku 78, potom toto : http://www.roehrenkramladen.de/Nixievol ... X4TXT.html , pak jsem to zkoušel podle všech příspěvků zde uvedených... Mám 4 C520D, vždycky jsem je zkoušel měnit, jestli náhodou není nějaký vadný, 74141 mám možná desítky a také jsem měnil... Cvičně jsem si postavil tyto: http://elbastl.sweb.cz/hodiny.htm hodiny, abych si ověřil to multiplexování s digitrony a fungují, fungují mi i hodiny s CMOS obvody, tak si nemyslím že jsem zas takovej hňup... Proto se Vás zde ptám, byl by někdo tak hodný a klidně i za fin. odměnu (vím co to sežere času) mi zaslal návrh DPS na stavbu funkčního digitronového voltmetru? Stačí mi rozsah 99,9V. Opravdu i rád něco zaplatím, protože už jsem zdělal tolik součástek a cuprextitů a bezvýsledně... Prosím o pomoc a předem děkuji...

PS.: je mi divné, že jsem nenašel na internetu ověřené zapojení s návrhem DPS, vždyť dříve snad nic jiného nebylo...

Hydrawerk · #40 Příspěvek od **Hydrawerk** » 23 lis 2013, 21:23

Dříve... Hele, moje kalkulačka z roku 1980 má již LCD displej. LED displeje se používají snad od poloviny 70. let 20. století. http://en.wikipedia.org/wiki/TI_SR-50
Možná bych hledal v nějakých Amárech z roku cca 1970... Posledních 30 let už má málokdo důvod stavět digitronový voltmetr.

Celeron · #41 Příspěvek od **Celeron** » 23 lis 2013, 22:17

Který schema je ta tvoje deska? To od Hydrawerka? Jestli jo, tak to vyzkoušej metodou postupných kroků.
Už jsi změril přímo na nohách jednotlivých IC, zda je všude 5V? Třeba u 7404 mezi nohou 7 a 14, u 7475 a 74141 mezi nohama 5 a 12. Taky zkontroluj, zda všechny 0V na IC jsou navzajem propojený a vedou na záporný pól elektrolytu zdroje.
Vyloupni převodník CA z patice. Udělej si 5 propojek, který půjdou strkat do patice po CA. Všechny propojky zapoj jednou stranou na 0V. Předpokládám, že víš tohle pro zobrazení čísel:
.........D C B A
"0" = 0 0 0 0
"1" = 0 0 0 1
"2" = 0 0 1 0
"3" = 0 0 1 1
"4" = 0 1 0 0
"5" = 0 1 0 1
"6" = 0 1 1 0
"7" = 0 1 1 1
"8" = 1 0 0 0
"9" = 1 0 0 1
Když v patici CA nemáš IC, tak všechny vstupy 7475 jsou přes R20,21,22,23 na úrovni log 1.
Takže na patici CA zapoj "stahovací propojky do log 0" pro zobrazení "0", tedy piny A,B,C,D připojíš na 0V. Potom se pátou propojkou krátce dotkni pinů MSB, pak NSB a pak LSD. Pokaždý by se ti měla na digitronu objevit v konkrétním řádu správná číslice. Pak to vyzkoušej pro "1", "2" až "9".
Takhle odzkoušís, zda správně chodí spínače a dekodéry digitronů, dále latch (záchytná paměť) 7475. Pak má teprve smysl bádat dál. Takže máš co dělat. Budu zase zítra večer, čekám že se ozveš co vše chodí a co ne.
Jirka

Celeron · #42 Příspěvek od **Celeron** » 25 lis 2013, 12:39

Tak chlapec asi nemá zájem...
Jirka
