Oprava spínaného ATX zdroje

Zpráva

weed_smoker · #31 Příspěvek od **weed_smoker** » 20 pro 2018, 11:11

Tak nevim,jestli jsou oba 470 nebo 560uF,tady je každej jinej a ten 560uF bude noname aušus.To TEAPO by snad z nouze šlo.Hlavně aby byly oba stejný s tou správnou hodnotou kapacity a nejlíp oba z jedný krabice.Můžeš je dát i na vyšší napětí,pokud se vejdou(můžeš jim nechat delší dráty,natáhnout na ně hadičky a dát kondenzátory naležato,u typů snap-in to nastavíš dvoulinkou) Těm odporům stačí před měřením vypájet 1 vývod z desky,pak se vymění jen ten špatnej.

#32 Příspěvek od **miroja** » 20 pro 2018, 17:05

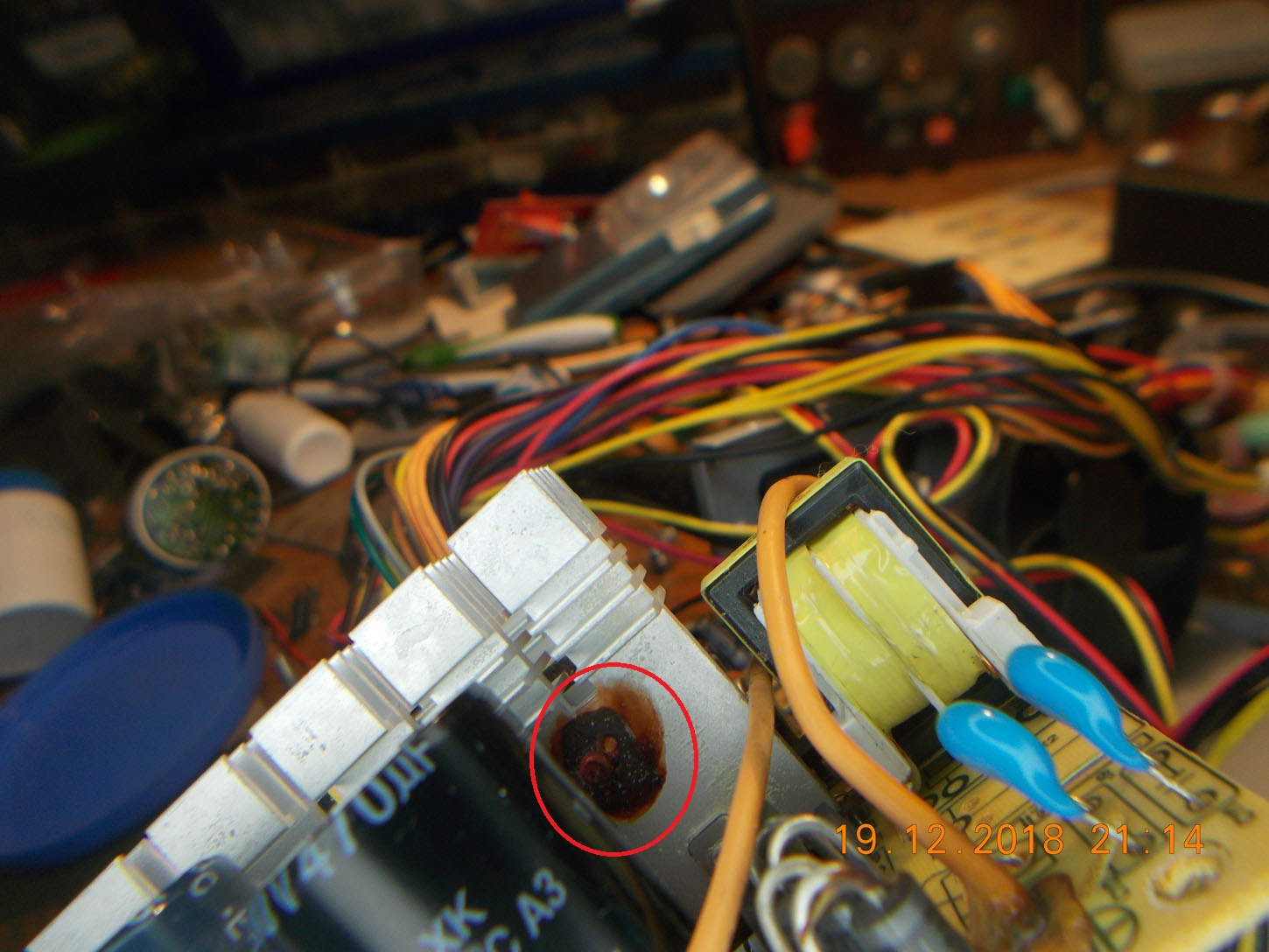

stasek píše:Teď jsem si všiml toho, co je na přiložených fotkách. Ten hliníkovej chadič, co jsou na něm ty polovodiče. Křidýlka snad musely být žhavý, červená barva je úplně spálená na všech třech oproti barvě na druhým chladiči.

Ak myslis flaky na obrazku v kruzku, tak podla mna to nie je farba, ale nejake lepidlo, ktorym zaistuju skrutky proti uvolneniu. Keby ten chladic bol skutocne zeravy, bolo by to vidiet aj na farbe toho hlinka, ktory by nebol az taky leskly.

Co sa tyka merania, zober voltmeter a zmeraj medzi bodmi ako je napisane nizssie a dopln namiesto bodiek:
+ prveho a - druheho: ......
+ prveho a - prveho : ......
+ druheho a - druheho : ......

Tie kondiky v primari musia mat hlavne rovnaku kapacitu (mali by mat aj rovnajke ESR, vnutorne zvody, napatie nad 250V.. ) prave preto, ze su zapojene do serie.

stasek · #33 Příspěvek od **stasek** » 20 pro 2018, 19:05

Dobrý den opět, tak jsem vyměnil oba elektrolyty, jsou stejné hodnoty na stejné napětí a mají stejné ESR. Bohužel to nepomohlo, tušil jsem to, protože ta připálená barva na chladiči je barva, nikoliv lepidlo. Ale teď ještě uvedu ta napětí
315
170 a postupně roste velice rychle, u 220 jsem měření ukončil.
102

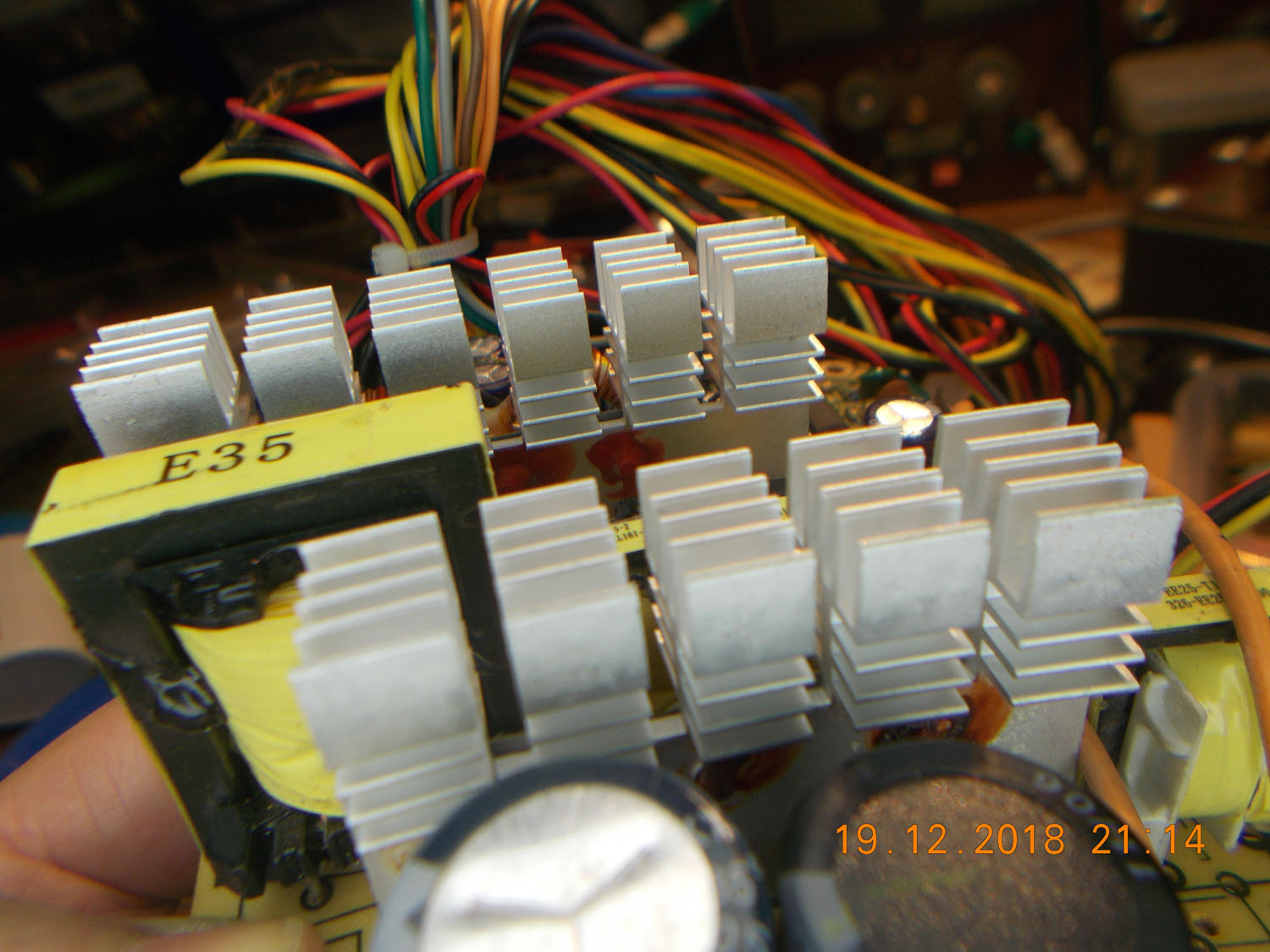

Přikládám foto, jak by měla vypadat barva na vyhřátém chladiči. Není to zrovna extra vidět, ale rozeznat rozdíl jde. Takže není pochyb. Zdroj odhazuji v dál a ještě jednou děkuji za snahu pomoc. Velmi si toho cením.

#34 Příspěvek od **rnbw** » 20 pro 2018, 19:09

Preco riesis nejaku spalenu farbu(?) na chladici namiesto hodnoty tych odporov?

lesana87 · #35 Příspěvek od **lesana87** » 20 pro 2018, 19:49

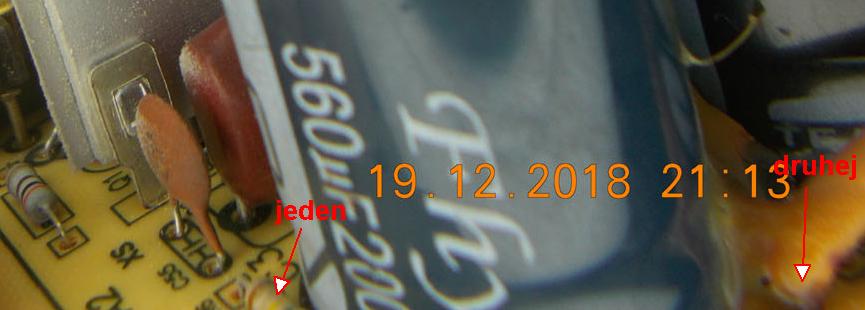

Jestli dobře koukám na ty fotky, tak dva 500k odpory jsou tam pro start stand-by zdroje. Paralelně k primárním kondíkům jsou jiné dva odpory a mají mít nejspíš 150k. Jeden bude asi pod tím smrkancem na kraji desky mezi kondíkama a druhej je vedle kondíku C3 směrem k rohu desky. Tak by to chtělo měřit ty dva správný odpory a nedělat z takový triviální závady divadlo. Tipuju mrtvej ten pod smrkancem.

stasek · #36 Příspěvek od **stasek** » 21 pro 2018, 11:17

Tak velká omluva, odpor 150k pod tím smrkancem, jak píše lesana byl přerušenej. Teď je na obou ellytech stejný napětí 156V. Takže to nechávám zapnutý, co se bude dít dál. :oops:

Tak to je pořád na stejným stavu, cca po deseti minutách tedy to napětí, lehce stouplo na obou ellytech asi na 160V. Teď bych rád poprosil o radu, jak zjistit, jestli tomu dál něco nechybí.

lesana87 · #37 Příspěvek od **lesana87** » 21 pro 2018, 12:00

Zatížit výstupy.

stasek · #38 Příspěvek od **stasek** » 21 pro 2018, 17:11

Při spojení zelenýho s černým se ventilátor rozběhl, ale po zatížení zdroj vypadl buď hned, nebo chvilku po zatížení. Zatěžoval jsem žárovkou z auta.

#39 Příspěvek od **rnbw** » 21 pro 2018, 17:44

Na 12V vetve? Skus ju dat na 5V.

Celeron · #40 Příspěvek od **Celeron** » 21 pro 2018, 18:48

stasek píše:Tak velká omluva, odpor 150k pod tím smrkancem, jak píše lesana byl přerušenej.

No vidíš, kdybys zareagoval na můj příspěvek o přerušeným přívodu k vyrovnávacím odporům na minulý stránce, tak bys na přerušenej odpor přišel už před dvěma dny. Kdybych s nerovnoměrným napětím neměl osobní zkušenost, tak bych to tu nepsal. :roll:

A propo, při nezatíženým zdroji může být poměr obou kapacit v síťovým filtru klidně 1:5 a zdroj nastartuje. Ale při určitým zatížení vypadne.

lesana87 · #41 Příspěvek od **lesana87** » 21 pro 2018, 18:52

O přerušeným odporu jsem mu psala půl dne před tebou, ale reakce nebyla.

Celeron · #42 Příspěvek od **Celeron** » 21 pro 2018, 18:54

Nojo, to je těžký. Je starý český rčení o: "Házení perel sviním" :lol:

p32 · #43 Příspěvek od **p32** » 21 pro 2018, 19:26

Já si musím přisadit. Nemáš tam špatnej odpůrek? :lol:

stasek · #44 Příspěvek od **stasek** » 21 pro 2018, 20:27

Za tu svini se obrazně v tomto oboru považuji a neuráží mě to, protože je to tak. S těmi odpory to bylo tak, že jsem se zaměřil na jinou dvojici výkonových a tu miniaturu mezi ellyty jsem přehlídl.
K tomu zatěžování bych se opravil. Teď jsem to zkoušel znovu, postupně jsem zatěžoval jednotlivý větve od 3,3 přes 5 až po 12V. Kupodivu to nevypadlo. Nedovedu si to vysvětlit, ale asi moje nedbalost, protože propojení jsem dělal jen dráty strčenými do konektoru. Měřil jsem na jednotlivých větvích a bylo tam 11,55-4,8-2,45. Zátěž byla žárovka 12V45W z auta.
Ale myslím, že při tak malé zátěži je pokles napětí minimálně u větve 3,3V hodně velký. V podstatě ta napětí jsou stejná, jako to bylo na počátku, když byly ellyty různých kapacit a napětí na nich taky.

lesana87 · #45 Příspěvek od **lesana87** » 22 pro 2018, 09:24

Ten zdroj je jen jeden měnič vyrábějící víc napětí, která jsou na sobě závislá. Regulace je spřažená od větví +12V, +5V a někdy i +3,3V. Takže když zatížíš jen jednu větev, klesne na ní napětí a na druhé (druhých dvou) stoupne. Je potřeba mít nějakou zátěž na všech dvou/třech větvích.
Hlavně když něco opravuješ, chce to mít aspoň základní znalosti o tom, jak to funguje.
