Elektronkový regulovatelný zdroj z Poptronics 7/59

Zpráva

#31 Příspěvek od **masar** » 15 dub 2019, 20:13

Po ruce ne, jen jsem to chtěl navrhnout v souvislosti s problémy kolem žhavení. Ale asi by to ohrozilo směřování vlákna spoustou příspěvků O.T.
:wink:

pajosek2 · #32 Příspěvek od **pajosek2** » 15 dub 2019, 20:14

A proč chceš vlastně zůstat u něčeho co je alepspoň trošku podobné elektronce? Já jsem teda lampofil,ale tady se mi to zdá dost zbytečné. nebo mi něco uniká?

lesana87 · #33 Příspěvek od **lesana87** » 15 dub 2019, 20:20

Nevím, co kde uniká. Jen jsem nedávno čuchla k elektronkám a navíc jsem přišla ke krabici s asi 50 elektronkama, tak jsem chtěla s nima něco pobastlit. Ale nemám žádný regulovatelný zdroj většího napětí. Mimochodem, mám tu 3,5kV trafo a k němu 3,5kV elektronku (8068), ale zatím mám docela silný pud sebezáchovy, tak se spokojím i s napětím o jednu nulu menším.

pajosek2 · #34 Příspěvek od **pajosek2** » 15 dub 2019, 20:33

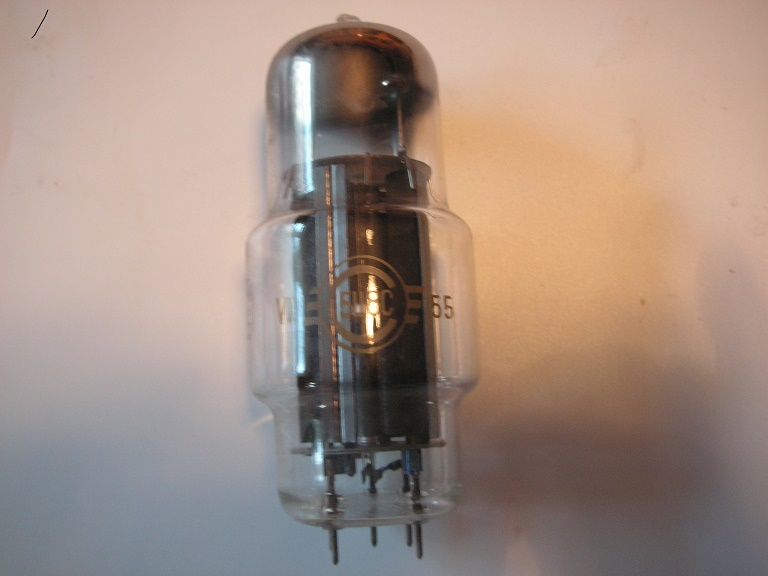

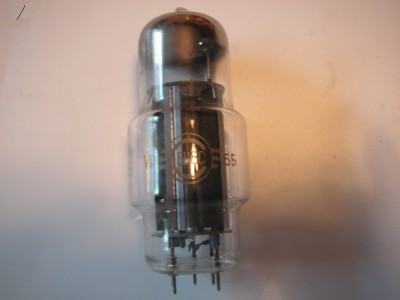

A usměrňovačku máš? Těchle mám dost a asi je nevyužiju všechny.

alxa · #35 Příspěvek od **alxa** » 16 dub 2019, 08:34

Tady připomínám již probírané
http://www.ebastlirna.cz/modules.php?na ... ic&t=78942

yakl · #36 Příspěvek od **yakl** » 17 dub 2019, 17:00

Asi sme túto tému tu preberali aj viackrát. Ako učeň druhého ročníka odboru 05-06 v Leteckých opravovniach B.B. som staval podľa zadania vedúcich s ďalšími asi dvomi kolegami jedno-elektrónkový regulovaný zdroj 8V až 250 V so sovietskou kovovou elektrónkou, pravdepodobne 6Ž4, dnes to už naisto neviem. Schéma sa nezachovala a dnes si neviem spomenúť ani na použitý usmerňovač, možno to bola tiež elektrónka, možno EZ81, je to už dávno, bolo to v školskom roku 1969/1970. Pamätám si len, že to naozaj fungovalo. Domov nám to nedali, takže som na to potom zabudol, len občas mi to pripomenie podobný príspevok.

alxa · #37 Příspěvek od **alxa** » 19 dub 2019, 08:49

Kdybych dnes dělal znovu regulovatelný zdroj pro elektronky, inspiroval bych se HP6209b

#38 Příspěvek od **zdenoeddie** » 23 dub 2019, 09:23

alxa píše:Kdybych dnes dělal znovu regulovatelný zdroj pro elektronky, inspiroval bych se HP6209b

Skusal som hladat nejaku schemu apod. ale nejak sa nedari. Nemas k tomu nieco prosim?

alxa · #39 Příspěvek od **alxa** » 23 dub 2019, 09:55

Třeba tady: https://neurophysics.ucsd.edu/Manuals/H ... Supply.pdf

Edit. Tak jsem dodatečně zjistil, že v odkaze se jedná o zdroj HP6207 ten dá menší napětí, ale princip je stejný. Pokud máš ještě zájem pošlu ti schema večer. Na internetu schemata HP6209 nějak vymizela.

Matka_Tereza · #40 Příspěvek od **Matka_Tereza** » 27 dub 2019, 14:25

Přidávám odkaz pro inspiraci

Kód: Vybrat vše

http://diyaudioprojects.com/mirror/members.aol.com/sbench/reg1.html

a nebo

Labornetzgerät NE 400

Kód: Vybrat vše

http://www.jogis-roehrenbude.de/Rim/Netzgeraet-NE400.htm

...ale to použítí tří kusů EL34...to je proti přírodě :roll:

Celeron · #41 Příspěvek od **Celeron** » 27 dub 2019, 23:07

Matka_Tereza píše:...ale to použítí tří kusů EL34...to je proti přírodě

A co bys tam chtěl dát jinýho? Cenově možná ještě GU50. Ale popelnice na ně se už prý nedají sehnat.

pajosek2 · #42 Příspěvek od **pajosek2** » 28 dub 2019, 07:26

Já bych tam píchl 4654 nebo EL50,těch je relativně dost a není to taková škoda jako EL34. Nebo 6L50 taky dobrá lampa.

lesana87 · #43 Příspěvek od **lesana87** » 28 dub 2019, 08:39

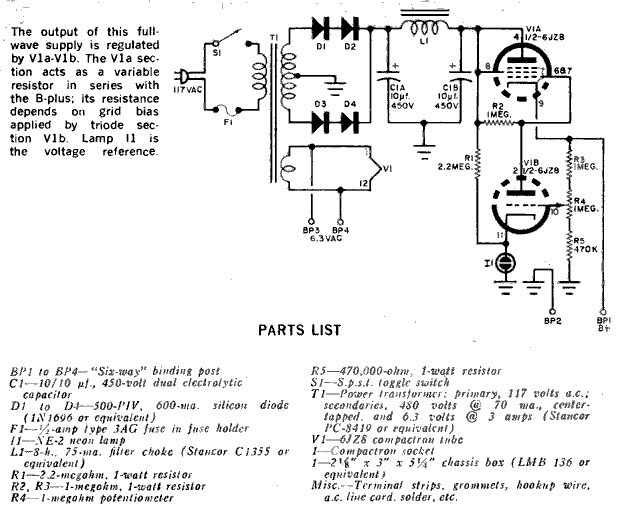

Zajímavý článek o elektronkových zdrojích jsem našla tady. Ale třeba u toho obvodu 4 s ECL86 bych se zase bála značnýho překročení napětí Uk/f, zvláště když jsou to dva systémy v jedný baňce se společným žhavením. Podobný zdroj s compactronem vyšel i v Poptronics 2/65, ale problém tam vidím úplně stejný. :oops:

danhard · #44 Příspěvek od **danhard** » 28 dub 2019, 09:53

U obvodu 4 chybí hlavně jeden puntík

Jaký potřebuješ parametry ?
Taková PL504 ve triodovém režimu je použitelná.

lesana87 · #45 Příspěvek od **lesana87** » 28 dub 2019, 10:29

Puntík mezi R2 a R3, to se snad každý dovtípí.
Parametry tak 0(50)-400V a 100(60)mA.
A snese ta PL504 na G2 třeba těch 500V? V datašítu vidím jen max. 7kV na anodě, typicky 200V na G2. :oops:

Akorát z čeho jí budu žhavit, to je na další trafo.

Jestli nebude nakonec fakt lepší nějaká ta trioda IRF840. :oops:
