Ahoj lidi.

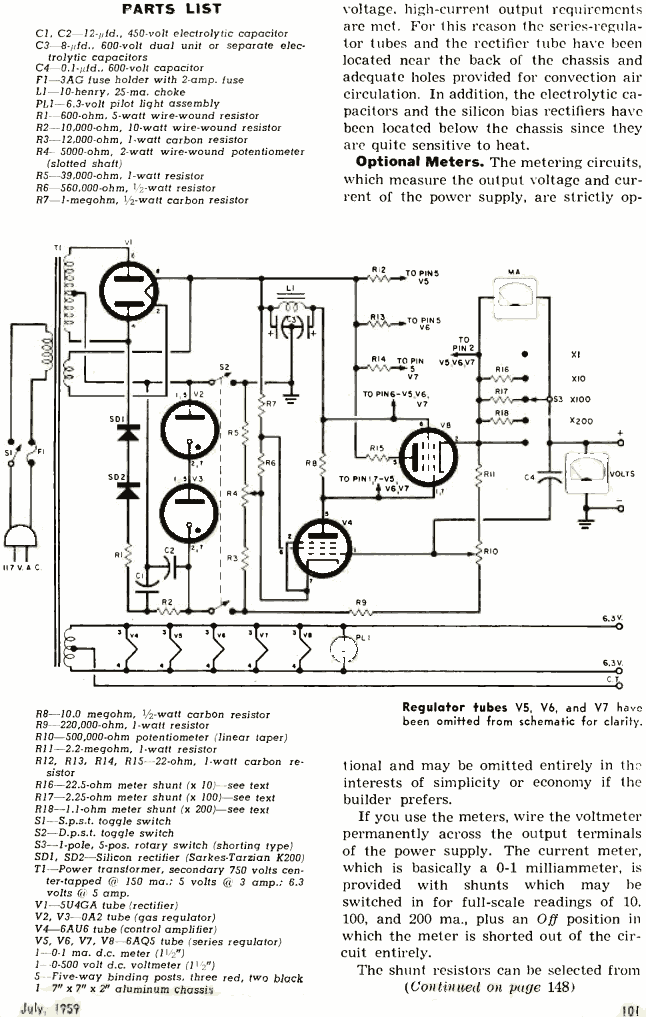

Ve starém časopise Popular Electronics 7/1959 jsem narazila na schéma regulovatelného zdroje 500V. Nějak mi to ale hlava nebere. U použitých elektronek V4, V5-V8 jsou překročená snad všechna napěťová maxima, co jsou v katalogových listech uvedená, Ua, Ug1, Uk/f. U neonových V2 a V3 stabilizátorů je zase výrazně překročená max. paralelní kapacita. Je to celé zapojení blbost, kterou asi ani nikdo nezkoušel postavit, nebo to jen nechápu (o elektronkách toho moc nevím) a je to v pořádku, elektronkám to neublíží a celé to bude krásně fungovat?
Elektronkový regulovatelný zdroj z Poptronics 7/59
Moderátor: Moderátoři

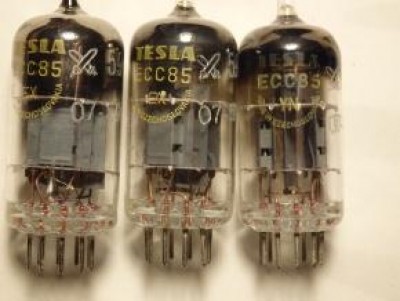

Nejčastějc byl vojenskou značkou značenej výběr - na souběh nebo na co nejpřesnější toleranční parametry. Platí i pro polovodiče a jinej sortiment. Speciální provedení zahrnující i mechanickej rozdíl v uspořádání se označoval změnou pořadí písmen a číslic ve znaku - třeba dvojtrioda ECC88 značená E88CC nebo EC88C mohla mít zvláštní provedení odlišný od běžnejch - ale taky nemusela a moh to bejt zase "jen" extra výběr z běžný výroby ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě
!!!
A kutilmile - nelituju tě
!!!Nejvíc mi přijde přetížená ta V4, ta může mít napětí mezi anodou a katodou až nějakých 750V (přes 500V výkonový zdroj + přes 200V záporné předpětí katody). V katalogu má psané maximum 300V.
Ještě mě napadá, neměly by odpory R12-R15 být v katodách těch elektronek? Jako se dávají do emitorů u paralelně zapojených tranzistorů.
Ještě mě napadá, neměly by odpory R12-R15 být v katodách těch elektronek? Jako se dávají do emitorů u paralelně zapojených tranzistorů.
A proč by to nefungovalo? Podstatné je, že dvojitá dioda v usměrňovači zvládne 2 x 250 mA a 4 pentody paralelně ve funkci sériového regulátoru snesou bez problémů 100W, krátkodobě pak 150 jako nic - ty pentody jsou zhruba něco jak EL84 a ty se taky mnohdy používaly trochu dál, než co uváděl katalog... . A řídící V4 napěťově taky nijak zvláště neutrpí.
Takovéto stabilizátory/regulátory se běžně používaly třeba v elektronkových kamerových řetězech a nikdy s tím nebyly problémy - samozřejmě po vyčerpáním katod slábly, ale s výměnou se počítalo. Jen je to už tak 60 let
Takže pokud tohle má být (třeba) nějaký dílenský / servisní/ zdroj, který se třeba bude používat jen občas, byl bych bez obav...
Jinak elektronky mají poněkud větší vnitřní odpor, takže u nich se odpory na rovnoměrné rozložení ztráty při paralelním řazení nemusí dávat.
Takovéto stabilizátory/regulátory se běžně používaly třeba v elektronkových kamerových řetězech a nikdy s tím nebyly problémy - samozřejmě po vyčerpáním katod slábly, ale s výměnou se počítalo. Jen je to už tak 60 let
Takže pokud tohle má být (třeba) nějaký dílenský / servisní/ zdroj, který se třeba bude používat jen občas, byl bych bez obav...
Jinak elektronky mají poněkud větší vnitřní odpor, takže u nich se odpory na rovnoměrné rozložení ztráty při paralelním řazení nemusí dávat.
Naposledy upravil(a) sis2 dne 14 dub 2019, 15:21, celkem upraveno 1 x.
Kdysi jsem podobnej zdroj s 3 x 4654 pentodou paralelně měl, zapojení bylo určitě jednodušší a chodilo to celkem slušně. Možná že bych i schema někde v sešitu našel.
Dlouho jsem taky používal zdroj se stabilizačkou 11FT25 (nebo tak nějak) Dávalo to čtyři celkem stabilní napětí od 70 do asi 250V a proud do 40-50mA, což na bastly s lampičkama stačilo.
Jo, kdepak to všechno je...
Dlouho jsem taky používal zdroj se stabilizačkou 11FT25 (nebo tak nějak) Dávalo to čtyři celkem stabilní napětí od 70 do asi 250V a proud do 40-50mA, což na bastly s lampičkama stačilo.
Jo, kdepak to všechno je...
