EL34 zesilovač

Zpráva

sis2 · #31 Příspěvek od **sis2** » 08 říj 2019, 13:01

ok1hga píše:to sis2, podívej se pořádně . . . ta zem ve zdroji předpětí je

Pardon, omlouvám se! Je tam - jen je namalovaná tam, kde bych ji nehledal...

pdp7 · #32 Příspěvek od **pdp7** » 08 říj 2019, 15:24

ok1hga
no nevím jak ostatní, ale já taky chodím do práce a nevisím nad tím zesilovačem celé dny. Až se k tomu dostanu tak to sem dám. Kdo tu co neumí?

#33 Příspěvek od **ok1hga** » 08 říj 2019, 17:15

pdp7 píše:Kdo tu co neumí?

. . . ty
chceš po nás fundované rady a ani sem nedáš dostatečné informace, na základě kterých se teprve dá nějak radit . . .

pdp7 · #34 Příspěvek od **pdp7** » 08 říj 2019, 22:41

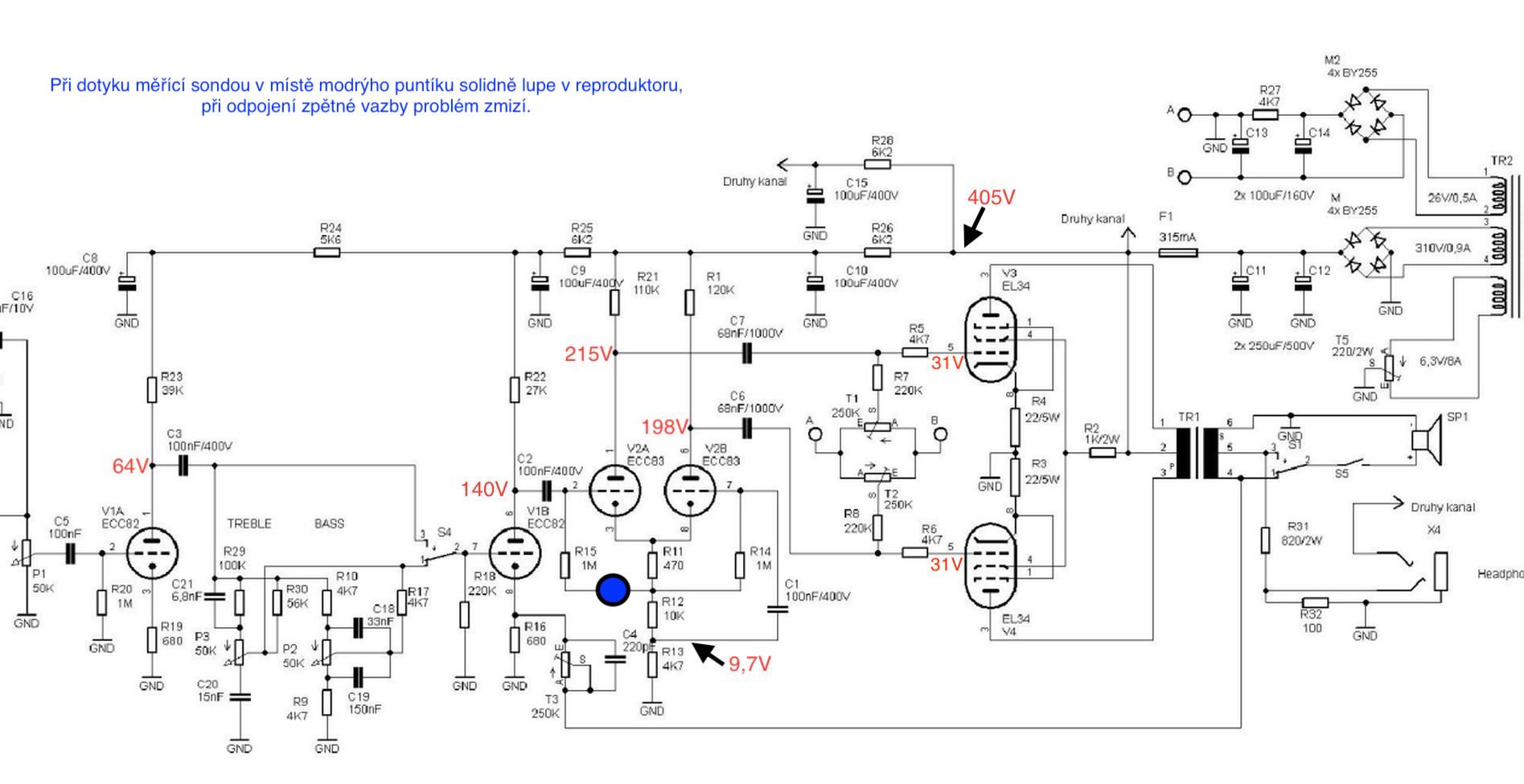

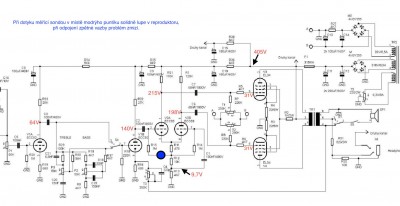

https://uloz.to/file/sHxCrjaQInU0/amp-zip

#35 Příspěvek od **ok1hga** » 09 říj 2019, 07:21

super !

ještě pár drobností, předpokládám že tohle jsou napětí v klidu bez buzení.
taky předpokládám, že jsou měřena všechna proti zemi.
Napětí na g1 koncovek máš nejspíš správně, jen ti tam chybí záporné znaménko . . .
a ještě detail, jaké napětí máš na R3, R4 a jakou mají hodnotu(podle fotky hádám 47).

a teď to samé změř a sem zapiš v momentě při vybuzení, když už to zkresluje.
zajímá nás změna proti hodnotám v klidu.

sis2 · #36 Příspěvek od **sis2** » 09 říj 2019, 08:43

Ta deska je spojená s GND napájecího zdroje jen přes stínění kablíku, co přivádí signál na vstup? - tzn. že po tomto spoji jdou i katodové proudy koncových lamp? Nebo je spoj R3/R4 někde uzemněný? - na fotkách to vidět není.

#37 Příspěvek od **ok1hga** » 09 říj 2019, 10:28

já si zase všiml, že je nějak divně zapojené žhavení . . .
jaké máš žhavící napětí ?
ty EL34 mají žhavení v sérii ?
ta máš žhavení na 12,6 V ???

sis2 · #38 Příspěvek od **sis2** » 09 říj 2019, 10:50

Jo, vypadá to, že žhaví 12V a triody i koncové jsou v sérii. To asi pro min. brum není nejlepší řešení.
A jestli mínus napájení konce jde po stínění přívodu signálu, tak je na kmitání zaděláno.

#39 Příspěvek od **ok1hga** » 09 říj 2019, 12:25

. . . pokud to je fakt v sérii, nebude ani fungovat odbručovací trimr u trafa.
a pokud to nemá žhavení zemněné, může se přes to vazbit téměř kamkoliv . . .
a z videa je právě slyšet ten brum po odlehčení g1 vstupní elektronky, teda pokud tam má poťák tak jak je to ve schématu . . .

možná by pomohlo kdyby nakreslil vlastní rukou skutečné zapojení podle reálu.

pdp7 · #40 Příspěvek od **pdp7** » 09 říj 2019, 21:23

Dal jsem na rady táty, a po zapojování 100pF kondu mezi anody elektronky invertoru a toho samého kondu mezi g1 spodní koncovky a zem problém stále. Zkusil jsem přehodit vývody sekundáru výstupáku a zesilovač se rozkmital. Zkusil jsem přehodit přívody do primáru a začalo se mi kouřit z odporu na druhých mřížkách koncovek takže zkrz elektronky asi začal téct velký proud. Tolik jeho rady, prý mam poslechnout říkal když jsem tomu odporoval. Báječné rady

#41 Příspěvek od **ok1hga** » 09 říj 2019, 21:43

a proč jsou ta žhavení v sérii ???
tak se totiž nedá kompenzovat brum !

pdp7 · #42 Příspěvek od **pdp7** » 09 říj 2019, 22:10

Žhavení mám stejnosměrné stabilizované (3 tranzistory + zenerka) 12,6V přes NTC termistor a jeden konec uzemněný. Napětí na R3,R4 v klidu 1,95V po vybuzení 2,1V na obou.

pdp7 · #43 Příspěvek od **pdp7** » 10 říj 2019, 00:36

Ve zpětných vazbách na osciloskopu vidím nějakou střídavinu jednotky MHz v pravém kanále cca 1Vpp a v levém přes 2Vpp to je ten co blbne. Už asi tuším čím to bude... zeměma, zemní smyčky, blbá kabeláž. Jsem si jistý, že kdybych desky prohodil mezi sebou, situace se bude opakovat :lol:

#44 Příspěvek od **ok1hga** » 10 říj 2019, 08:05

z tebe to leze jak z chlupaté deky . . .
. . . vzdávám to.

pdp7 · #45 Příspěvek od **pdp7** » 10 říj 2019, 09:59

Co jsem ještě nenapsal? Mám sem dávat schéma zhaveni zdroje? A naco. Tak napis ze nevíš dyť to není žádná ostuda.😃
