EL34 zesilovač

Zpráva

pdp7 · #1 Příspěvek od **pdp7** » 06 říj 2019, 19:25

Postavil jsem zesilovač podle tohodle dokumentu, plošňáky jsem dělal vlastní s paticemi připájenými přímo na desku ze strany spojů. Výstupáky mam z GESu ty 40W a síťák 220VA z TBP transformátory. Všechny elektronky až na ty uplně první v předzesilovači jsou nové. Zesilovač funguje ale levý kanál začne při určité úrovni hlasitosti jakoby zkreslovat a čistá sinusovka se změní na takový půsinus jako na tomhle http://elektrobordel.wz.cz/obrazky/prubehsL.png obrázku žlutě. Dělá to i když je zpětná vazba na minimu. Když prohodím ty předzesilovací elektronky mezi kanály problém zůstává.
Video: https://youtu.be/ogHFO4qtlto

pdp7 · #2 Příspěvek od **pdp7** » 06 říj 2019, 19:27

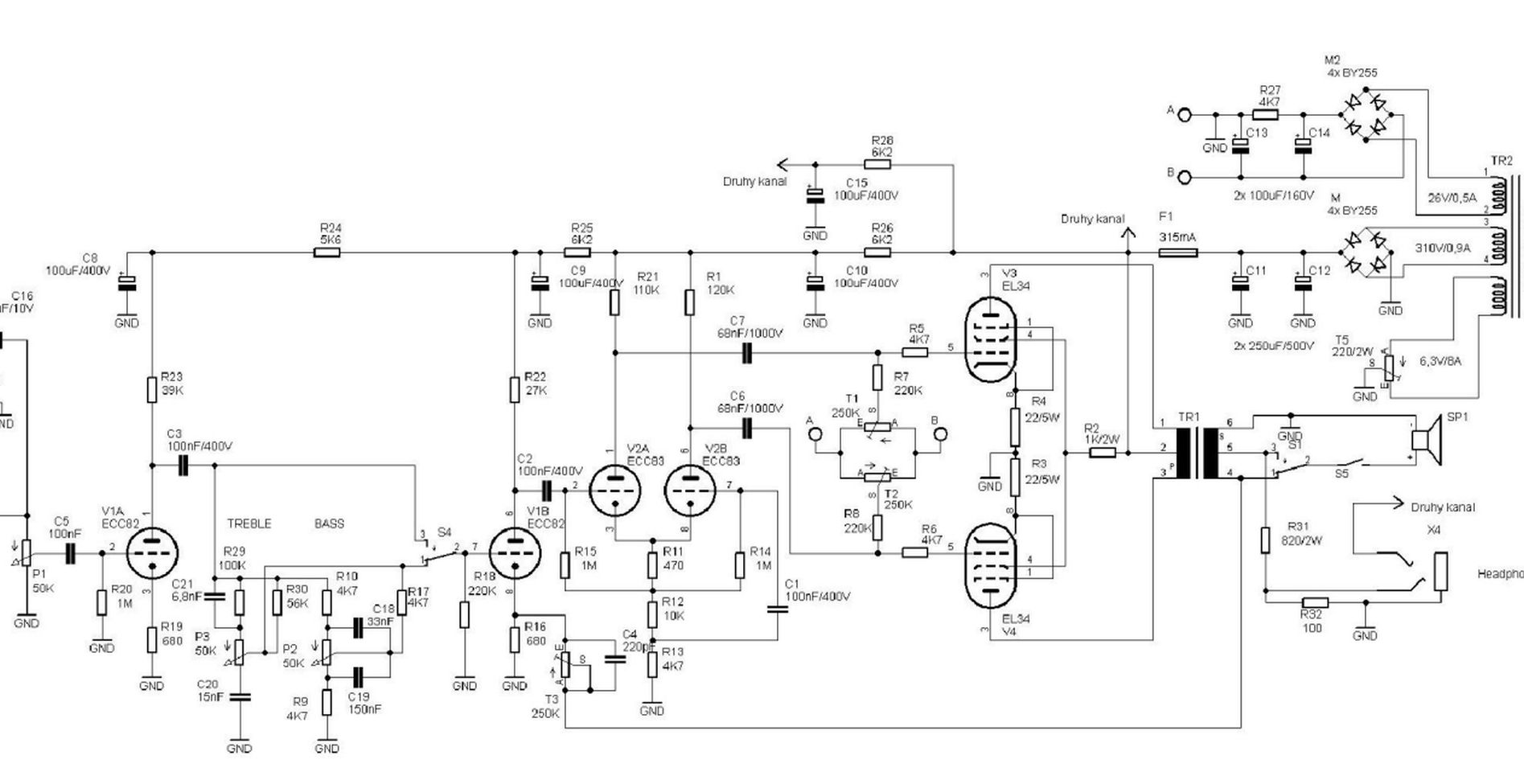

Tohodle dokumentu https://theses.cz/id/y1sl5r/Strejc_Jakub_BP.pdf

#3 Příspěvek od **ok1hga** » 06 říj 2019, 21:40

hádám na závadu ve fázovém invertoru . . .

dej sem víc informací, co jsi naměřil s porovnáním mezi dobrým kanálem a tím zkreslujícím . . .
případně pár fotek toho tvého provedení
a ještě dotaz, dodržel jsi typy součástek podle rozpisu ?

pdp7 · #4 Příspěvek od **pdp7** » 06 říj 2019, 22:37

Zatím jediný rozdíl co jsem viděl, jsou rozdílná napětí na anodách u ECC ale to připisuju tomu že jedna elektronka bude už "vyšeptaná"

#5 Příspěvek od **ok1hga** » 06 říj 2019, 23:02

pdp7 píše:jsou rozdílná napětí na anodách u ECC

hmm . . . a které ECC ?

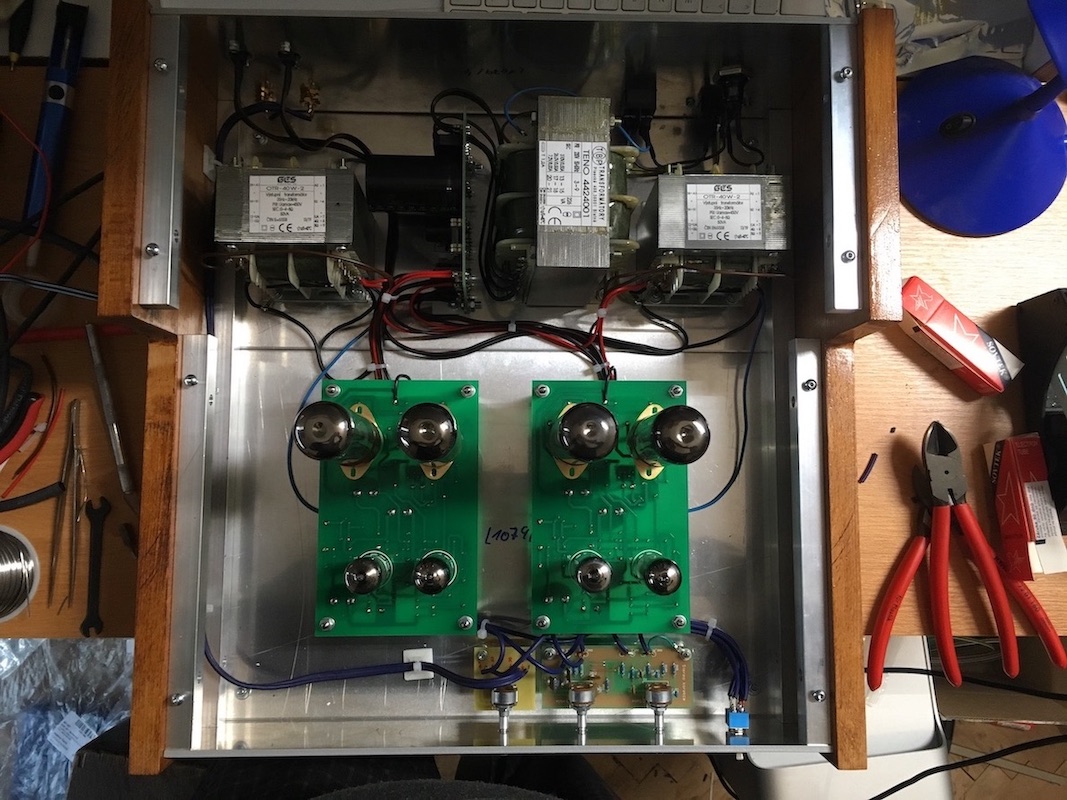

. . . a co myslíš, že se dá poznat z té tvé fotky ?

pdp7 · #6 Příspěvek od **pdp7** » 06 říj 2019, 23:45

Nedá se poznat nic, ale co naplat ona se nějaká detailní fotka do 300kB nevleze, asi bude lepší si pomoct sám

#7 Příspěvek od **ok1hga** » 07 říj 2019, 07:00

pdp7 píše:ona se nějaká detailní fotka do 300kB nevleze

jak to že né ?
. . . vyndáš elky, povolíš čtyři šroubky, otočíš desku a vyfotíš pouze desku ze strany součástek . . .
. . . otočíš desku zpátky a vyfotíš pouze desku ze strany spojů . . .
fotky zkomprimuješ do velikosti 300kB (já používám sw Irfan) a dáš sem . . .

fotky tvého stolu i s bordýlkem a nářadím nikoho opravdu nezajímají . . .

danhard · #8 Příspěvek od **danhard** » 07 říj 2019, 07:59

Máš nastavenej stejnej klidovej proud u všech EL34 ?
Tohle vypadá na sycení výstupního trafa dc složkou.
Buď rozhozené klidové proudy, nebo hodně rozdílné koncovky.
Může to dělat také asymetrické buzení.

sinclair · #9 Příspěvek od **sinclair** » 07 říj 2019, 13:25

To opravdu někomu jako BP prošlo?

pdp7 · #10 Příspěvek od **pdp7** » 07 říj 2019, 14:22

Klidový proud mam 41mA u všech, elektronky jsou párované. Co jsem tak šahal osciloskopem, tak mi to dělá ta elka dole (ta co zpracovává dolní půlvlnu), nebo mi to aspoň tak příjde.
Proměřím všechny součástky.

#11 Příspěvek od **ok1hga** » 07 říj 2019, 14:52

pdp7 píše:Klidový proud mam 41mA u všech, elektronky jsou párované.

. . . proč tam máš tolik ???
i v BP se píše:
"Pomocí Ohmova zákona a změřeného úbytku napětí na odporech R3 a R4
jsme vypočítali klidový proud, který je potřeba nastavit na 25 – 30 mA."

tak proč tam máš tak hodně ?
klidně by tam stačilo i 20mA . . .
s těma 40mA to akorát po pár hodinách provozu zničí elky !

sis2 · #12 Příspěvek od **sis2** » 07 říj 2019, 15:39

sinclair píše:To opravdu někomu jako BP prošlo?

Třeba tyhle "perly".
Cituji:
" Síťoví transformátor a celkově zdroj nám určuje jak velkou kvalitu „ticha“ nám bude zesilovač poskytovat. Jestli nám bude bručet, nebo šumět.
...
Výsledkem je stereofonní zesilovač o výkonu 2 x 30W a při zvýšení zisku zpětná vazby i vyšší.
...
Kdyby nás tato problematika opravdu zaujala a sháněli kvalitní literaturu, museli bychom hledat hlavně v antikvariátech.
...
Při praktické části této práce jsem se dokonale seznámil s elektronkami, vyzkoušel si práci s nimi a zjistil jejich klady a zápory. O nich je pojednáváno již výše v této práce.
Ale přeci jenom jich pár zmíním. Jedna velká a praktická nevýhoda je váha elektronkového zesilovače. Další nevýhoda, je, jak moc elektronky při provozu topí.
Výhodou a vlastně také důvodem proč se k elektronkám lidé vrací, je jejich jedinečný zvuk. "
Konec citace.
Byl u toho nějaký vedoucí práce, někdo to měl posoudit/oponovat atd. - to něco vypovídá o úrovni té fakulty i university!

#13 Příspěvek od **ok1hga** » 07 říj 2019, 15:48

nediv se, jsou to přírodovědci . . .

sis2 · #14 Příspěvek od **sis2** » 07 říj 2019, 15:52

Mezi přírodovědci jsou takoví blbci, že jim nevadí ani úplné nesmysly, ani pravopis?

pdp7 · #15 Příspěvek od **pdp7** » 07 říj 2019, 15:59

ok1hga píše:tak proč tam máš tak hodně ?
klidně by tam stačilo i 20mA . . .
s těma 40mA to akorát po pár hodinách provozu zničí elky !

Oh pardon, zapomněl jsem zmínit že ty odpory v katodách jsem zvýšil z 22 na 47ohmů to předtím byl proud daleko vyšší. Pídil jsem se po tom klidovém proudu i jinde než jen v tomhle návodu a nejsem sám kdo to tak má.
