Nabíječka z PC zdroje

Zpráva

stasek · #421 Příspěvek od **stasek** » 09 pro 2014, 23:35

sis2 píše:Tak to je bez problémů, 7500 je to samé, co 494. Stačí upravit obvod kolem Q10.
Akorát, že na štítku je PFC, a v zapojení žádný prvek PFC (ani pasivní s tlumivkou za můstkem) nevidím - ale třeba je to jen nějaká asijská lest...

No, bez problémů to není bohužel pro mě, nemohl bys prosím naznačit, co udělat, abych měl zdroj cca 7,5V-pro akuvrtačku bez akumulátorů? Ostatní větve mě nezajímají.

PeteBurns · #422 Příspěvek od **PeteBurns** » 10 pro 2014, 14:20

Pouzit a spravne dimenzovat 5V vetvu, zvysok vyhodit

stasek · #423 Příspěvek od **stasek** » 10 pro 2014, 15:59

No jo, asi jsem byl skromnej, měl jsem rovnou říct, že bych potřeboval nějak konkrétněji poradit. Nechtěl bych to zprasit nějakým laborováním bez odbornýho dohledu. Prostě na to nemám. U svýho nicku mám sice 3 hvězdičky, ale to u mně neznamená počty rad, ale spíš počty získávaných rad. Bohužel s tím ale sotva něco udělám. :oops:

PeteBurns · #424 Příspěvek od **PeteBurns** » 10 pro 2014, 16:07

Ale trt, to sa ti len zda

Ak je tam TL494 ci KA7500, s tymi to ide najjednoduchsie, stiahni si datasheet, nechaj zapojene len to najnutnejsie, co tam musi byt, nejako to uz bude fungovat, trochu sa s tym pohras a napatie bude presne ake chces, ta 5V vetva moze ist az do 12V tusim, ale tam uz nie je rezerva potom...ale zase je na najvacsi prud robena, takze ak sa da, treba vyuzit ju...iba to nebude skratuvzdorne, ak to bude taketo okliestene...ak to nevadi, moze to tak ostat, ak vadi, treba dorobit nejaku ochranu, bud prudovym trafom, alebo malym bocnikom a operakom zablokovat TL-ko ci KA-cko...nic zlozite

sis2 · #425 Příspěvek od **sis2** » 10 pro 2014, 17:30

Nejdříve zdroj otevři a udělej pár fotek - moc se mi nezdá, že to schéma fakt sedí s tím, co je uvnitř. Máš to opravdu odkontrolované? Pokud to bude sedět, pak půjde jednotlivé kroky úpravy snadno popsat s využitím schematu... tzn. co vyhodit, co upravit, ev. doplnit, aby 5V zdroj mohl jít na 7,5V.

stasek · #426 Příspěvek od **stasek** » 10 pro 2014, 17:53

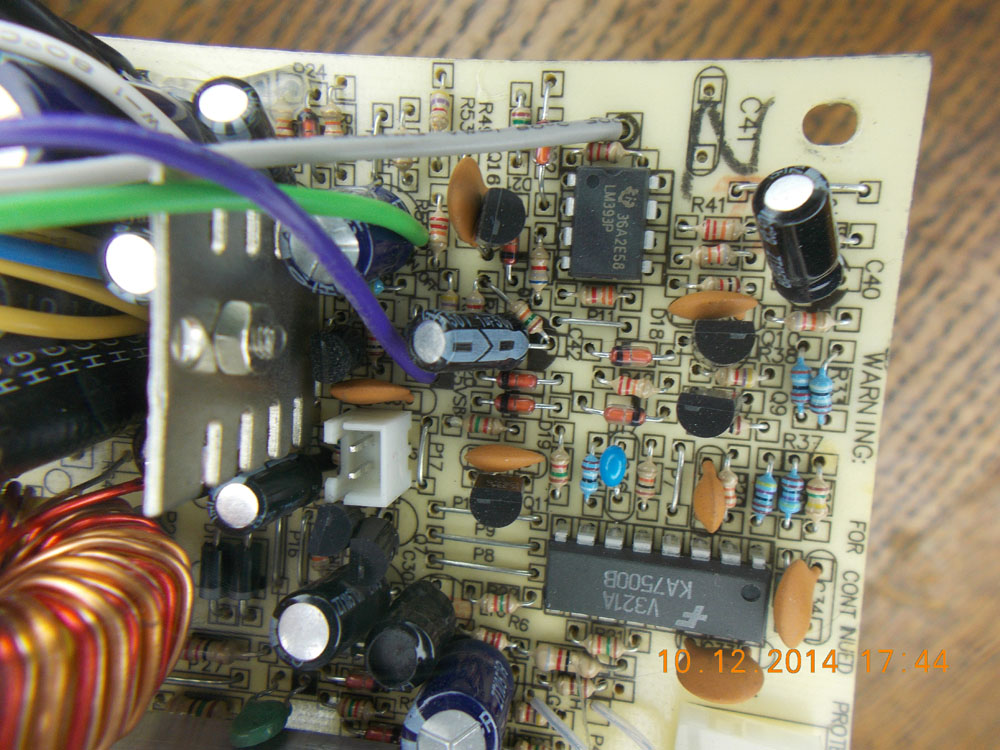

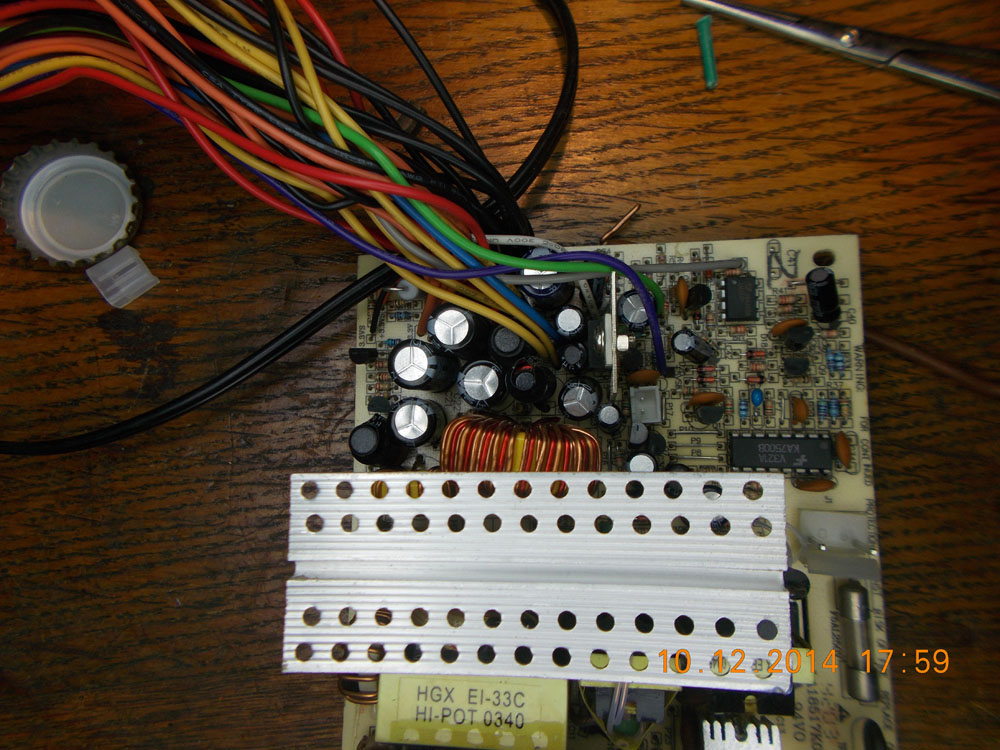

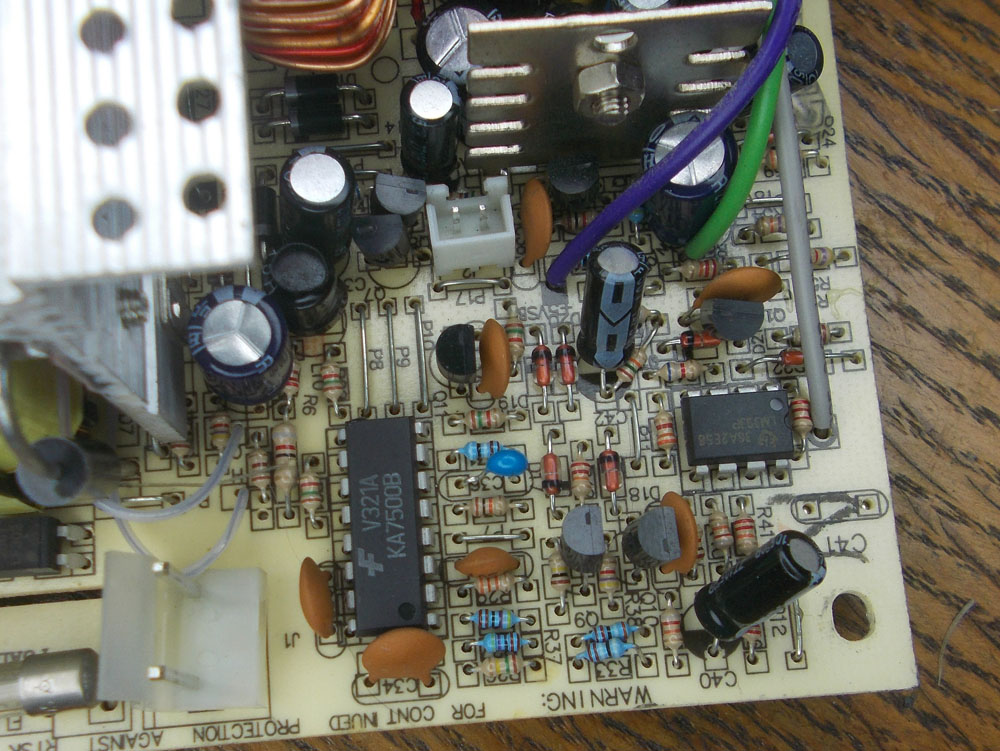

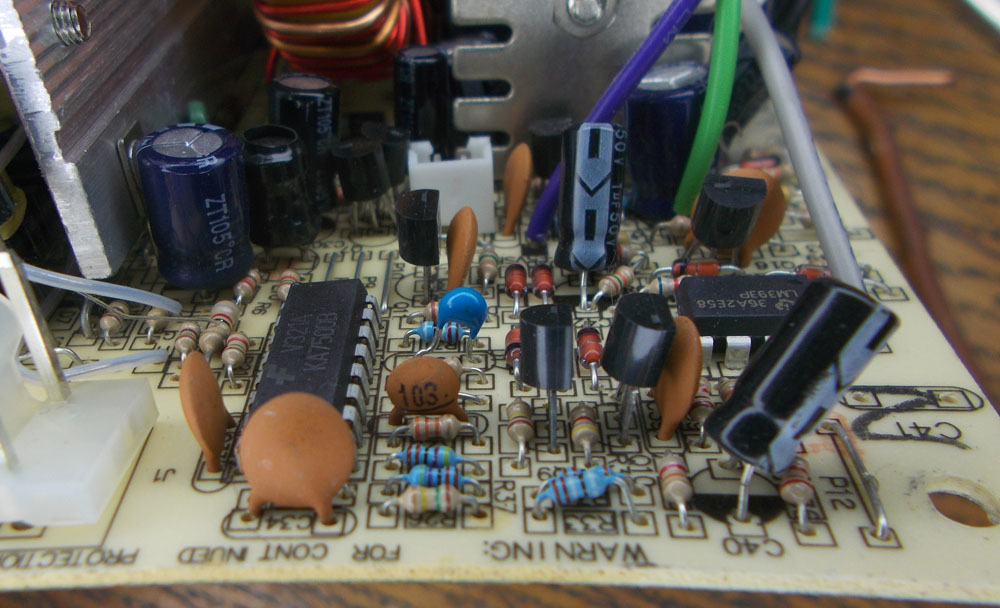

Bude to stačit?

#427 Příspěvek od **PavelFF** » 10 pro 2014, 18:06

stasek: To dáme za přispění vyspělých kolegů dohromady, neboj.

S těmito zdroji jsem si hrál asi před 8 lety a všechno jsem už zapomněl. Takže mě opravte a doplňte. Podle mě změnou střídy(zatěžovatele) se dá zvednout napětí tak asi maximálně na dvojnásobek, tj. asi 10V z větve +5V. Dalo by se udělat i 20V, ale musel by se použít můstkový usměrňovač a to je velký mechanický zásah do konstrukce.

Zvednout napětí na +7,5V by tedy mělo jít celkem snadno pouhou změnou zpětné vazby - to jsou ty odpory, co ti bylo divné, že tam mají dva paralelně (R60, R60a). Ale předtím je nutno vyřadit některé ochrany . Tady si nejsem příliš jistý.

Není mi jasná funkce shluku součástek vpravo dole kolem Q10, Q11, Q12, což je hlídání, že na každé větvi je správné napětí. Tento obvod je pro napájení vrtačky zbytečný a je nutno ho vyřadit, protože po očesání zůstane jen jedna napěťová úroveň. Celý tento chumel vede přes diodu D27 do vývodu č.4 IO. Zřejmě by to chtělo odpojit diodu D27.

Potom už bude následovat postupné vystříhávání součástek(usměrňovací diody na sekundáru trafa a současná kontrola po každém zásahu, jestli to ještě funguje a nekouří to! A nakonec změna zpětné vazby a nastavení +7,5V.

Na výstupu nesmí být pochopitelně elyt např. jen na 6,3V!

Popis funkce jednotlivých obvodů je tady:
http://www.pavouk.org/hw/atxps.html Růžovo schéma obletělo celý svět a objevuje se na všech možných fórech.

breta1 · #428 Příspěvek od **breta1** » 10 pro 2014, 21:15

Ano, přesně tak, odpojit D27, R57 a upravit R58 (nebo R60), ponechat C31 (do PIN4).
Nutno ale dávat pozor pak na zkrat na výstupu, protože protizkratová ochrana je vyřazena - nebo by se musela vymyslet.

#429 Příspěvek od **PavelFF** » 10 pro 2014, 21:42

Já tam žádnou protizkratovou ochranu nevidím. Je to vůbec možné? Někde tam snad musí být.

Všechny ty ochrany před diodou D27 reagují na přepětí a ne na podpětí.

stasek · #430 Příspěvek od **stasek** » 10 pro 2014, 22:08

Tak mám pocit, že to schema opravdu neodpovídá. Diodu s nejvyšším označením jsem našel D23. Z pinu 4 jde spoj na diodu D17. Tak se mi ji při odpojování podařilo zlomit, ale je tedy odpojená a zdroj po zapnutí funguje.

PeteBurns · #431 Příspěvek od **PeteBurns** » 10 pro 2014, 22:09

Stasek, tych verzii zdrojov je tolko, ze spravnu schemu budes hladat do smrti

Urob co ti radim, nechaj tam iba tie nutne suciastky okolo IO, zaved spatnu vazbu z 5V vetvy a hotovo

#432 Příspěvek od **PavelFF** » 10 pro 2014, 22:26

V tom případě pak zkontroluj napětí na elytech. Mohly by protestovat.

stasek · #433 Příspěvek od **stasek** » 10 pro 2014, 22:53

Pokusím se k nim dostat za provozu. Musel jsem to nastrkat zpět do krabice. Ale taky se pokusím pochopit činnost jednotlivých obvodů podle odkazu http://www.pavouk.org/hw/atxps.html
Jdu to studovat do postele.

#434 Příspěvek od **PavelFF** » 11 pro 2014, 00:08

Dávej si veliký pozor, pokud nemáš oddělovací trafo, je to extrémně nebezpečná záležitost. Můžeš koupit 320V se střídavou složkou, ani nevíš jak. Pár jsem jich taky schytal. Nebo překlenout prstem nabitý primární kondík taky nic moc. To ti vypálí dírky do kůže.

Nemusíš měřit na elytech, to napětí bude na výstupu +12V. Jenže to pak nebude 12V ale 18V. Kondíky můžou být třeba jen na 16V.

sis2 · #435 Příspěvek od **sis2** » 11 pro 2014, 09:15

PavelFF píše:Já tam žádnou protizkratovou ochranu nevidím. Je to vůbec možné? Někde tam snad musí být.

Všechny ty ochrany před diodou D27 reagují na přepětí a ne na podpětí.

Je tam jen relativně pomalá ochrana proti přetížení - od budicího trafa přes D20 k pinu 16 řídícího obvodu. Protizkratová ochrana fakt žádná. A taky opravdu při přímém zkratu některého výstupu tyhle zdroje odchází za kouřových efektů - zpravidla výkonové tranzistory a odpory a diody v jejich bázích - tak k varování před nebezpečným napětím bych přidal taky tohle - při prvním zkratu výstupu (což se při laborování může přihodit snadno...) je po zdroji.
