Generátor trojúhelníku už funguje, ale má odchylku

[asdf]

Myslím, že ještě ne. Koukni na to osciloskopem a dej co nejnižší, co nepokazí trojúhelník. A mělo by to být stabilnější.

[samponek]

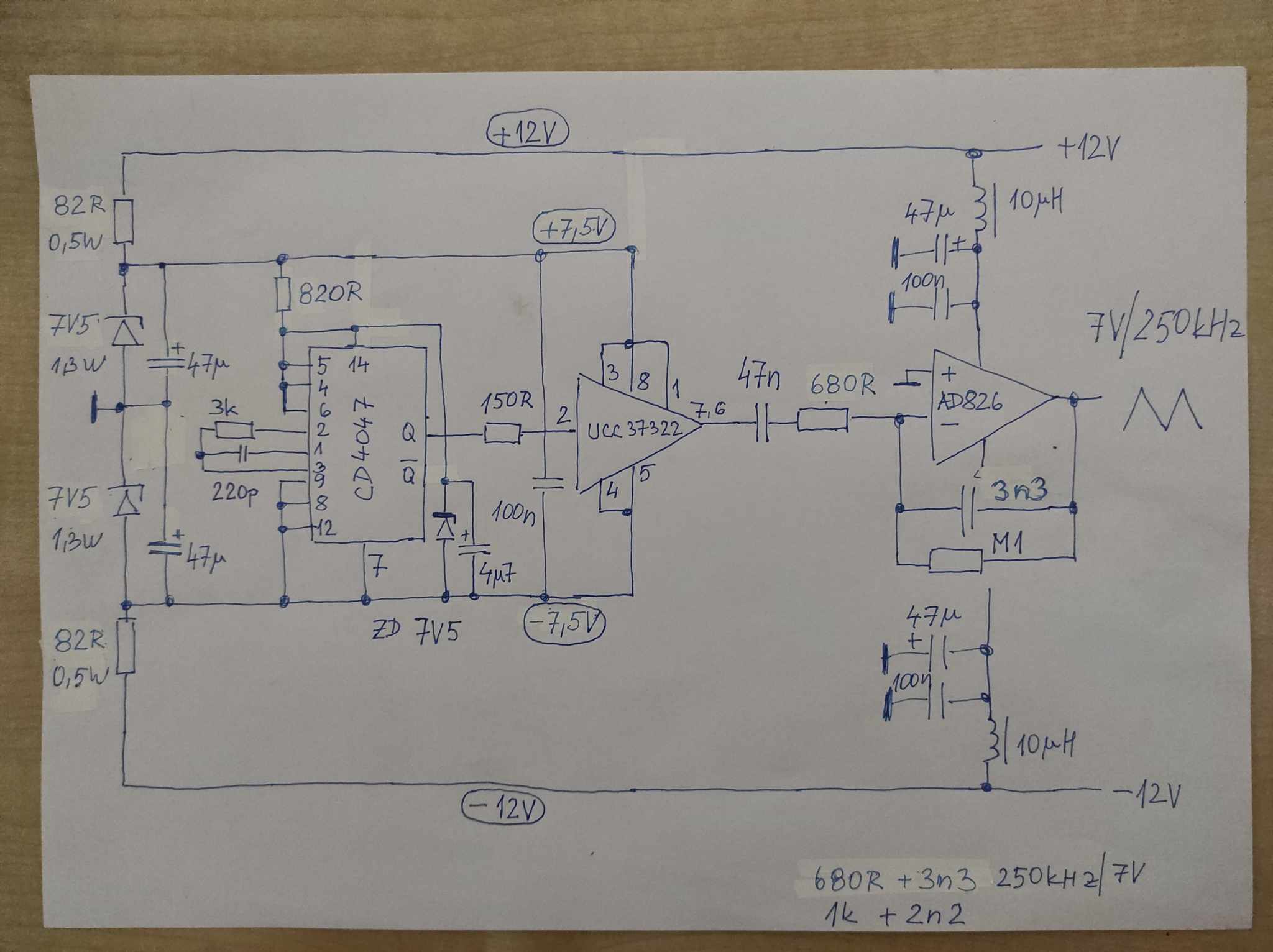

Protože všechny komparátory shořely na přepětí a ukázalo se to jako slepá ulička, dal jsem místo nich gatedriver, který vydrží 16V a podle katalogu impulzně až 9A, protože CMOS nedodával skoro žádný proud na nabíjení kondenzátoru.

Uvítám nápady na vylepšení toho CMOS 4047 předku za něco stabilnějšího, co tolik nevandruje s teplotou a co má výstupy Q a negované Q, protože musí být trojúhelníky dva.

Odpor do integrátoru jsem dal M1 a dvojitý čip AD826 DIP8 má přilepený chladič a kondík v integrátoru je zvětšenej z 220pF na 3n3/50V polypropylen takovej zelenej kvůli zahřívání.

[samponek]

Našel jsem spoustu vykuchaných krystalů různých hodnot
1.8432MHz, 2.4576 MHz, 4MHz, 4.433619Mhz, 6Mhz, 8Mhz, 10MHz, 12Mhz,
a nejvíc je 2.4576MHz, 3.579545MHz a 4,433619MHZ a čipy MC14020BCP, MC14023BCP, HEF4093BP, CD4013BE, CD4070BE, PC74HC00P, PC74HC32P, PC74HC04P, M74HC4050BI, M74HC139BI, MC14029BCP, HEF4051BP, MM74HC02N, MM74HC14N, MM74HC132N, MM74HC133N,MM74HC138N, MM74HC4078N.



Nebo existuje nějaký čip s menší, třeba poloviční odchylkou střídy, kterým by se dal CD4047 nahradit ?

V nejhoším případě to nechám tak a svážu to naprase zpětnou vazbou z výstupu zesilovače do vstupu PWM modulátoru.

[VASEK_W]

Tak použij na výstupu z té 4047 ještě děličku dvěma a pak už by měla být střída symetrická 1:1.

Vašek

[lesana87]

Jako dělička dvěma se dá zapojit D klopný obvod CD4013D. Má i ty potřebný Q a /Q výstupy, ale nejspíš zjistíš, že mají stejnou odchylku jako ten 4047.

[samponek]

Zjistil jsem, že čip M74F74N má ze všech druhů odchylku nejmenší, skoro žádnou a je použitelnej.

[samponek]

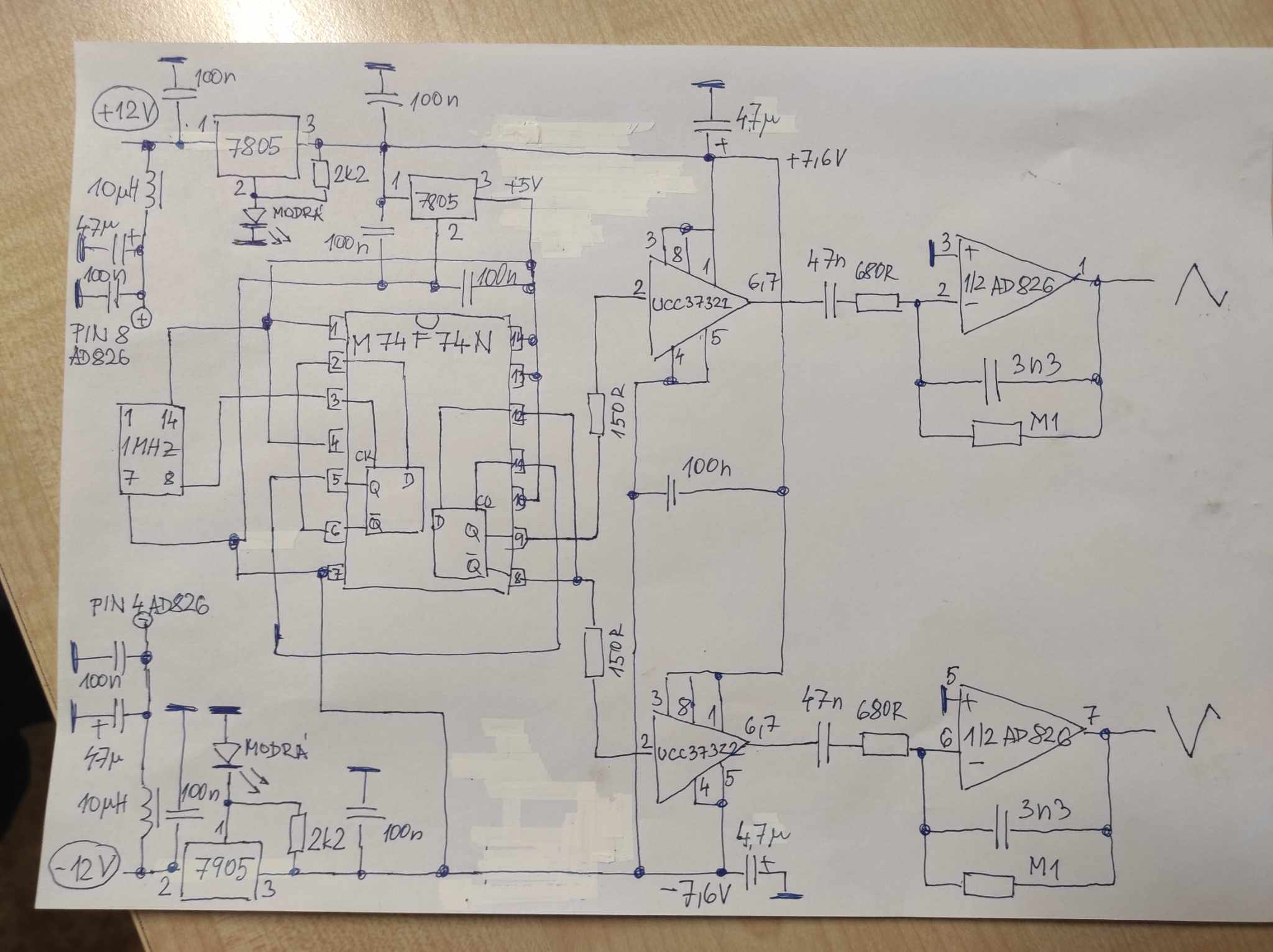

Krystalový oscilátor 1MHz DIL14, M74F74N, gatedrivery a integrátory.

[lesana87]

Na výstupu toho druhého stabilizátoru 7805 přece nemůže být +5V (měřeno vůči zemi) když má gnd na -7,6V, tam musí být -2,6V. Celé je to nějaké bláznivé s tím "symetrickým" napájením.

[VASEK_W]

To se jenom při kreslení vloudila malá chybička s propojkou od vývodu č.7 děličky na výstup záporného stabilizátoru. Vývod č.7 má jít přímo na zem. Jinak by se mu kouřilo z děličky.

Vašek

[samponek]

Ještě jsem to nezapnul, takže se zatím z ničeho nekouřilo.
Na výstupu druhého stabilizátoru 7805 by mělo být 5V, jeho výstup 5V je zapojen mezi piny 14 a 7 té děličky M74F74N.
Mělo by se z děličky kouřit ?

Asi by druhý stabilizátor 7805 být nemusel a stačily by 3 diody v sérii z kostry, aby to dělalo 5V

[samponek]

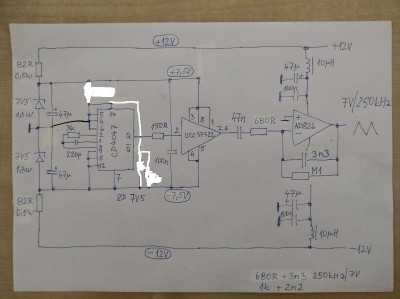

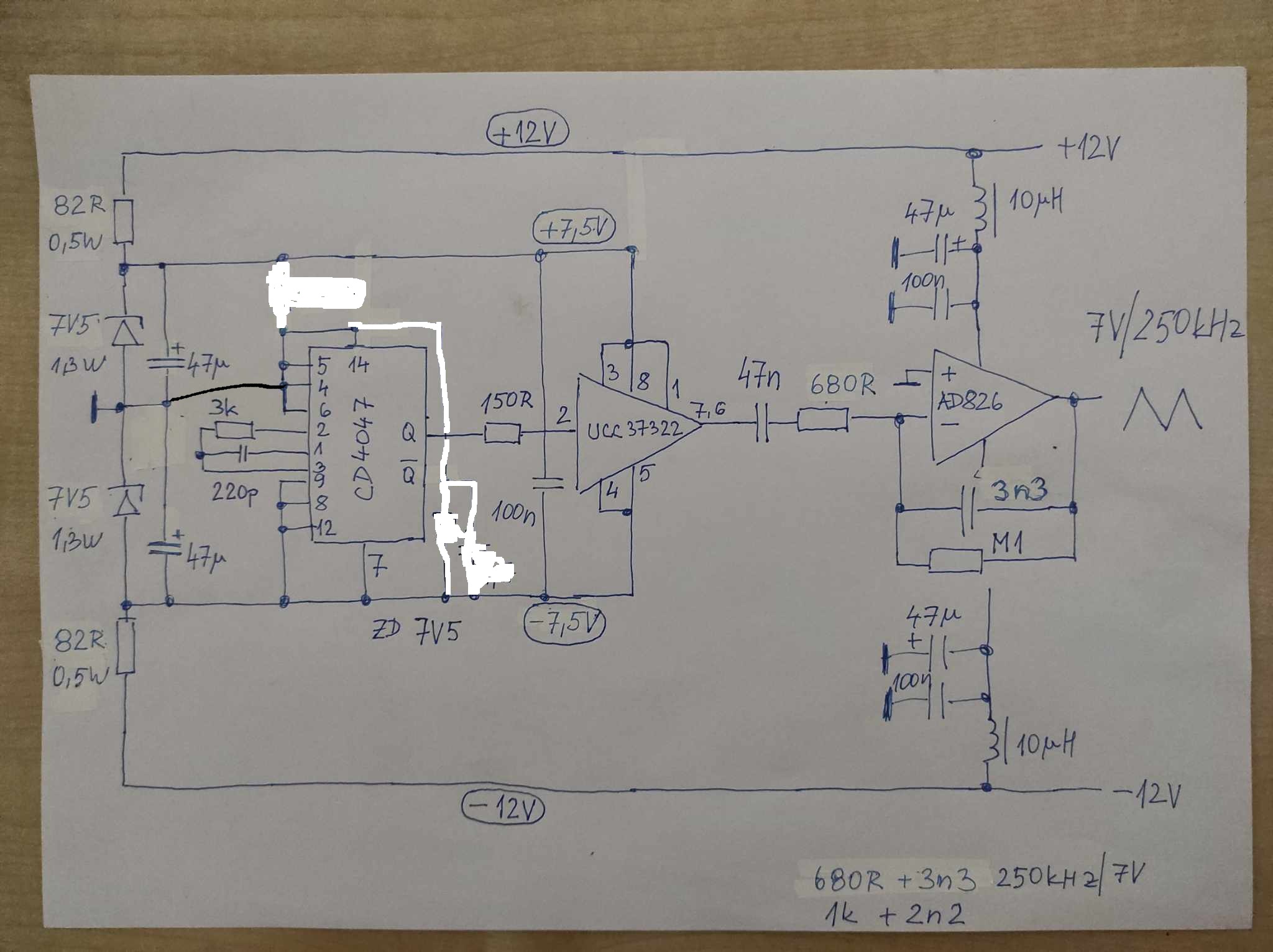

Zde by mohl být pin 14 CD4047 zapojen na kostru a vynechána třetí zenerka u 4047, bylo by tam 7.5V
a kdyby se místo propojky zapojily z kostry 3 srážecí diody, bylo by cca 5V a nemělo by se kouřit ( zkoušel jsem samotnou děličku a kouřilo se až při 11V)

[masar]

To se jenom při kreslení vloudila malá chybička s propojkou od vývodu č.7 děličky na výstup záporného stabilizátoru. Vývod č.7 má jít přímo na zem. Jinak by se mu kouřilo z děličky.

Vašek

Nevloudila. Zapojení je v pořádku, pouze místo popisu +5V měl být popisek -2.6V, jak psala lesana87.
Bavíme se o tom schematu se stabilizátory 7805/7905.

[samponek]

Děkuji, teď je to správné, místo +5V musí být -2.6V

[VASEK_W]

To se jenom při kreslení vloudila malá chybička s propojkou od vývodu č.7 děličky na výstup záporného stabilizátoru. Vývod č.7 má jít přímo na zem. Jinak by se mu kouřilo z děličky.

Vašek

Nevloudila. Zapojení je v pořádku, pouze místo popisu +5V měl být popisek -2.6V, jak psala lesana87.
Bavíme se o tom schematu se stabilizátory 7805/7905.

Omlouvám se, přehlédl jsem, že je ta sedmička oscilátoru a děličky "opřená" o -7,6V.
Takže napájení je 5V a je v normě, kouřit by se nemělo.

Vašek

[samponek]

Děkuji
Všechna napětí se měří proti zemi a ve schéma je chybně označeno +5V místo skutečných -2.6V jako psala lesana87.
Napěťové hladiny jsou -12V -7.6V -2.6V 0V +7.6V a +12V.
