Náklady 0 + trochu času v důchodu . Umatex jsem kupoval za 7,5 kilo v Semtíně , ať jednostranný , tak dvoustranný . Zbytek po výrobě skoupil ten maník , co jezdí do Holic . Milimetrový papír mám ještě asi půlku bloku-bylo tam asi 30 listů tak za 10Kč na půl života . Lak na nehty , koupím vždy něco , co si baby přestaly malovat ve výprodeji tak za dvacku na 5 let . A když si v neděli ráno , coby bastlíř vymyslím něco udělat , tak před obědem již hračka-dodělávka funguje .
Kdo zná ten čítač 100mega z obálky AR , tak jsem si všechni desky maloval a pochopitelně i vrtal . Když sis hrál v uhláku na horníka , tak jsem kartáčoval hliník na panely , vlasnoručně vyrobeným rotačním kartáčem poháněným vrtačkou . Tedy vyrobeno na soustruhu a svařeno v práci jako fuška , přiznám .
V čem kreslit DPS
Moderátor: Moderátoři
řekl bych, že je to hodně o praxi a zvyku. Začínal jsem napícháním součástek do kartonu a ze spodu vrabčí hnízdo, později škrábáním do desky nastříkané nitroředidlem , potom trubičkové pero, nažehlování a fotocesta. V začátcích mě to naučilo co nejúsporněji vyhýbat spoje popřípadě hledat optimální cesty. Pak už jsem začal používat Eagle a i když dnes používám easyEDA stejně mám nejrychlejší výsledem ve stařičkém Eaglu ovšem nikdy nepoužívám autorouter . Jen k té intuitivnosti některých programů. Všude se dočítám , že třeba inkscape je nejintuivněší program na kreslení vektoru , ale mě připadá děsně komplikovaný, třeba pro pouhý návrh řezu pro laser. A to co udělám v Eaglu za minutu mi v Inku trvalo pomalu hodinu. To je že každému vyhovuje něco jiné.
Pokud jde pcb do výroby stejně to chtějí v datech a ta data by měla sedět, to znamená, že u kreslení by to mělo být v přesných rozměrech.
Pokud jde pcb do výroby stejně to chtějí v datech a ta data by měla sedět, to znamená, že u kreslení by to mělo být v přesných rozměrech.
Však jo , už 2x jsem to zde psal , když si dvakrát za rok vzpomenu na výrobu , tak si nevzpomenu , jak se to sakra s tím programem dělá . Nemám nic proti pokroku , ale zase napíšu , že je jasné zadání na jednou za čas , to na program nefunguje . Ale sám jsem si dal brouka přes ten malovací program schemat . Čáry by byly spoje , tečky pájecí body . Jen nevím rozteč mříže , jestli by se dala upravit na 2,54 . Zase by se dalo vytisknout v % velikosti , pohraju si-zabastlím si .
Jestli někomu 130Kč za 5ks dvoustranného spoje přijde moc, tak už nevím co chce.

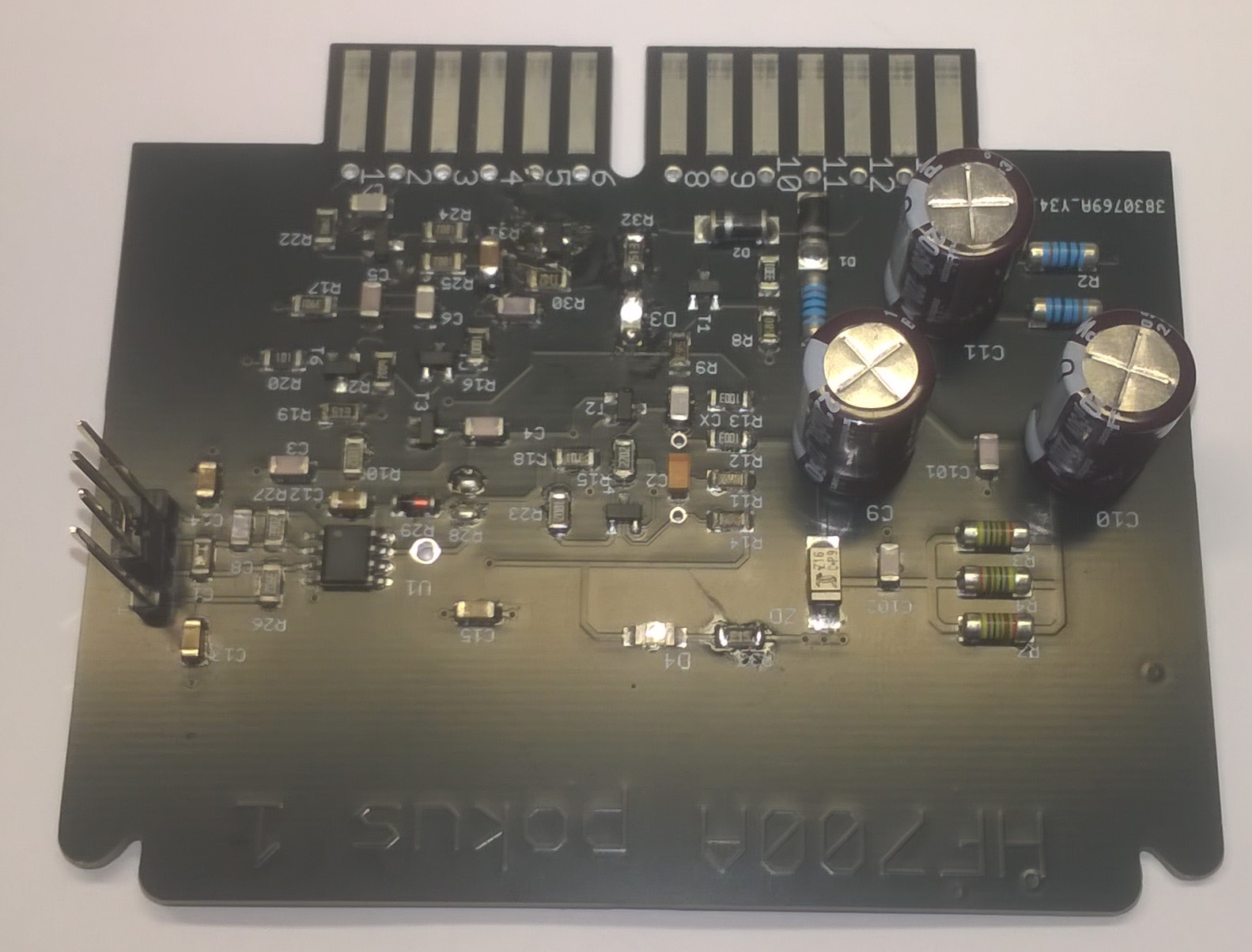

Já mám odpor k vrtání děr, tak to raději řeším zadáním výroby profi desky. Malá ukázka - 3 hodiny práce v Eagle 6.6 (mám koupenou licenci), včetně kreslení schématu. Přijde mi to včetně osazení rychlejší než to pájet za nožičky na univerzální desku. Nehledě na velkou úsporu času na případné hledání chyb a umělecký dojem je taky někde jinde.
V době pravěké jsem jednoduché desky prasil právě ve F.Mravenec - je tam rastr a člověk si naklikal podle schématu na papíru pájecí plošky a spoje. Nakonec se to vytisklo v práci na laserovce a už se leptalo. Na zapojení do 20 součástek práce na hodinku dvě.
Já mám odpor k vrtání děr, tak to raději řeším zadáním výroby profi desky. Malá ukázka - 3 hodiny práce v Eagle 6.6 (mám koupenou licenci), včetně kreslení schématu. Přijde mi to včetně osazení rychlejší než to pájet za nožičky na univerzální desku. Nehledě na velkou úsporu času na případné hledání chyb a umělecký dojem je taky někde jinde.
V době pravěké jsem jednoduché desky prasil právě ve F.Mravenec - je tam rastr a člověk si naklikal podle schématu na papíru pájecí plošky a spoje. Nakonec se to vytisklo v práci na laserovce a už se leptalo. Na zapojení do 20 součástek práce na hodinku dvě.
- Přílohy
-
-
martinkopp
- Příspěvky: 1303
- Registrován: 12 říj 2023, 00:00
Hozd píše:sr71 píše:a podporuje Sprint Layout kreslení oboustraných desek?
- Přílohy
-

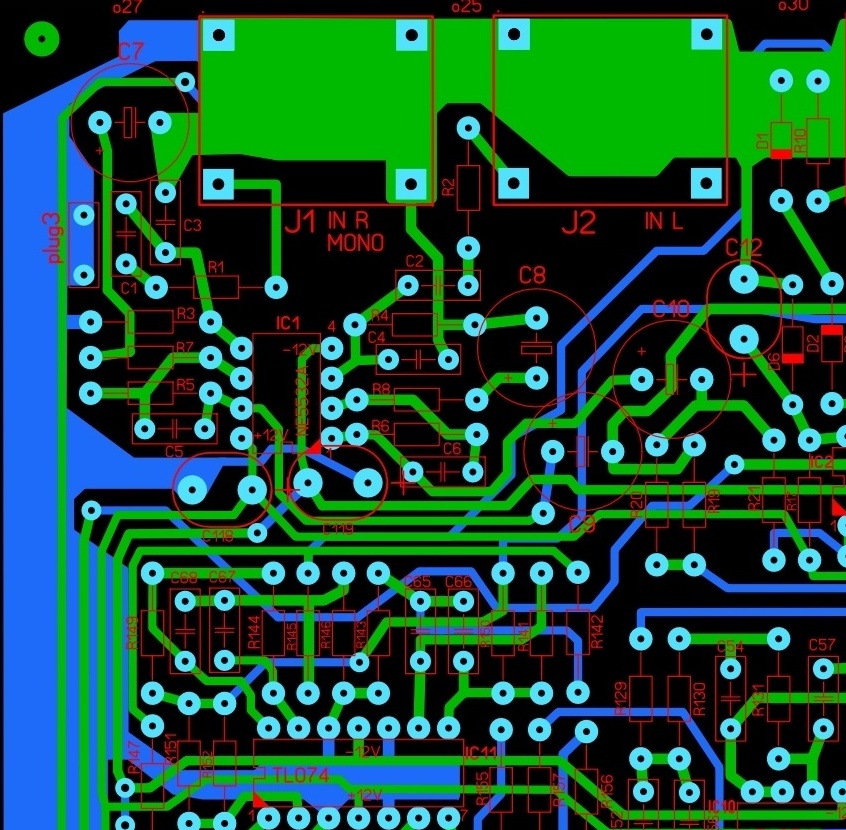

- Ano podporuje, je intuitivní a obsahuje rozsáhlé banky součástek. Nové je možné i tvořit a ukládat. Po zhotovení desky je možné zaslat data do výrobní firmy ve formátu lay. Podporuje i gerber data. Zde je příklad a výřez složité dvoustranné desky (210x160
Mnoho lidí používá KiCAD (včetně mě ve verzi 5.0), ale četl jsem nedávno pár recenzí na LibrePCB https://librepcb.org/ a prý je použití jednodušší, než KiCAD.
Na KiCAD jsem přešel před pár lety z gEDA, kde se vývojáři spíše handrkovali, než něco vyvíjeli. Na tom KiCADu, co mám, mi vadí, že editory schémat a plošňáků nepoužívají stejné klávesové zkratky. Ale v novějších verzích to pravda může už fungovat jinak.
Pokud někdo zkoušel LibrePCB, rád bych slyšel zkušenosti.
Na KiCAD jsem přešel před pár lety z gEDA, kde se vývojáři spíše handrkovali, než něco vyvíjeli. Na tom KiCADu, co mám, mi vadí, že editory schémat a plošňáků nepoužívají stejné klávesové zkratky. Ale v novějších verzích to pravda může už fungovat jinak.
Pokud někdo zkoušel LibrePCB, rád bych slyšel zkušenosti.
KiCAD 5 je už docela použitelná verze, ale upgradni si to na KiCAD 8.
LibrePCB na první pohled vypadá hezky, dokonce má i 3D viewer, ale oproti KiCADu je to ještě v plenkách. Pracovní zkušenost s ním nemám, ale v KiCAD využívám běžně věci (dost zásadní), které v LibrePCB jsou zatím v plánech do budoucna.
Edit: ty klávesové zkratky tuším zůstaly zachovány i ve verzi 8
LibrePCB na první pohled vypadá hezky, dokonce má i 3D viewer, ale oproti KiCADu je to ještě v plenkách. Pracovní zkušenost s ním nemám, ale v KiCAD využívám běžně věci (dost zásadní), které v LibrePCB jsou zatím v plánech do budoucna.
Edit: ty klávesové zkratky tuším zůstaly zachovány i ve verzi 8
Pěkná diskuze... Dalo by se to tak nějak shrnout pro uživatele jako jsem já?
Pár věcí jsem si postavil, od návrhu zapojení až po plošný spoj, taky jsem začínal na svorkovnicích a pertinaxu s měděnými nýtky. Po dostupnosti kuprexkartu (fuj) a kuprextitu jsem barvou na kůži vyřezával pohledné dělící čáry a trubičkovým perem kreslil i poměrně složité destičky.
Asi mám nějaký handicap v chápání některých SW, typicky grafické editory, editory pdf (Infix - bože těch marných hodin, když SW nedělá to, co se od něj očekává) a pod.
Omlouvám se za obsáhlý úvod. Tedy mám myšlenku něco stvořit. Mám, řekněme, na prkénku odzkoušený obvod, nebo stavím něco, na co existuje ověřené schéma. A teď co na to použít? Pokud možno v češtině, pokud možno free. Potřebuji tedy dostat schéma do PC. Jak? Zvolit si velikost desky PCB a jednotlivé součástky ze schématu dostat na desku. Některé, jako konektory, ovládací prvky si asi umístím sám, ale co s tím zbytkem? Dokáže to program sám rozhodit po desce a propojit cestičkama? Vím, ptám se jako začátečník, ale nikdy jsem s podobným SW nepracoval. Ideální by bylo, kdybych dostal tip a ještě lepší třeba, pokud by existovala nějaká video ukázka nějakého jednoduchého návrhu v daném SW pro pochopení jak s tím pracovat. Jedno ukázání je víc, než čtyři stránky diskuzí.
Další kapitola je pak zhotovení desek. Kompatibilita výstupu pro výrobu, návrhy potisku a nepájivých masek, jedno nebo dvouvrstvých desek, možnost prokovu v návrhu.
Jde něco takto komplexně řešit "jednoduše" v jednom SW?
Ne, že bych byl líný si něco najít na netu, ale dám na prvotní doporučení a třeba zkoušku i více SW na porovnání a někdo třeba zná na moje otázky rychlou odpověď a nakopne mě "správným" směrem a ušetří čas. A já budu mít novou hračku na dlouhé večery.
Děkuji, Jirka
Pár věcí jsem si postavil, od návrhu zapojení až po plošný spoj, taky jsem začínal na svorkovnicích a pertinaxu s měděnými nýtky. Po dostupnosti kuprexkartu (fuj) a kuprextitu jsem barvou na kůži vyřezával pohledné dělící čáry a trubičkovým perem kreslil i poměrně složité destičky.
Asi mám nějaký handicap v chápání některých SW, typicky grafické editory, editory pdf (Infix - bože těch marných hodin, když SW nedělá to, co se od něj očekává) a pod.
Omlouvám se za obsáhlý úvod. Tedy mám myšlenku něco stvořit. Mám, řekněme, na prkénku odzkoušený obvod, nebo stavím něco, na co existuje ověřené schéma. A teď co na to použít? Pokud možno v češtině, pokud možno free. Potřebuji tedy dostat schéma do PC. Jak? Zvolit si velikost desky PCB a jednotlivé součástky ze schématu dostat na desku. Některé, jako konektory, ovládací prvky si asi umístím sám, ale co s tím zbytkem? Dokáže to program sám rozhodit po desce a propojit cestičkama? Vím, ptám se jako začátečník, ale nikdy jsem s podobným SW nepracoval. Ideální by bylo, kdybych dostal tip a ještě lepší třeba, pokud by existovala nějaká video ukázka nějakého jednoduchého návrhu v daném SW pro pochopení jak s tím pracovat. Jedno ukázání je víc, než čtyři stránky diskuzí.
Další kapitola je pak zhotovení desek. Kompatibilita výstupu pro výrobu, návrhy potisku a nepájivých masek, jedno nebo dvouvrstvých desek, možnost prokovu v návrhu.
Jde něco takto komplexně řešit "jednoduše" v jednom SW?
Ne, že bych byl líný si něco najít na netu, ale dám na prvotní doporučení a třeba zkoušku i více SW na porovnání a někdo třeba zná na moje otázky rychlou odpověď a nakopne mě "správným" směrem a ušetří čas. A já budu mít novou hračku na dlouhé večery.
Děkuji, Jirka
Dobrý návod je pro KiCAD zde:
https://vyvoj.hw.cz/teorie-a-praxe/navr ... 1-dil.html
Je to starší verze, takže okna trochu jiná, ale myslím, že jako vodítko je to OK.
Samozřejmě v jednom SW (balíku) uděláš vše...
Jinak návod jde asi vygooglit k jakémukoliv SW.
https://vyvoj.hw.cz/teorie-a-praxe/navr ... 1-dil.html
Je to starší verze, takže okna trochu jiná, ale myslím, že jako vodítko je to OK.
Samozřejmě v jednom SW (balíku) uděláš vše...
Jinak návod jde asi vygooglit k jakémukoliv SW.
Zkusím to shrnout, jak si teď hraju já. V KiCADu nakreslím schéma, ve schématu se přímo nastaví jak hodnoty součástek, tak pouzdra z knihovny. Pak se v rámci KiCADu překlopí schéma do plošného spoje a nakreslím plošný spoj. Pak stále v rámci KiCADu vyexportuji Gerber a Excellon data. Na vánoce jsem si udělall radost a koupil CNC frézku. Takže Gerber a Excellon data nahraju do FlatCAMu a vytvořím G-Code. Spustím ovládací software frézky (Candle CNC 1.1.7) a plošný spoj vyfrézuju (vrtáky mám už objednané, takže zatím vrtám ručně).Mikras píše:Dalo by se to tak nějak shrnout pro uživatele jako jsem já?
Pokud bych měl dělat nějaké serioznější plošné spoje, tak Gerber a Excellon data pošlu do firmy, která mi ty plošné spoje vyrobí.
Mimochodem, ta frézka moje děti zaujala a už dělají v KiCADu první pokusy, aby mohli frézovat a pak něco pájet. Popravdě jsem ji hlavně kvůli tomu kupoval.
Děkuji za reakce. Přečetl jsem si odkaz, který poslal Cust, zkouknul jsem zatím jedno video, kde se funkce programu demonstruje na návrhu desky pro jednoduchý blikač, ale autor tam vlastně na té desce manipuluje s umístěním a orientací součástek tak, aby se mu nekřížily spoje a aby si vystačil s jednostranným plošňákem.
Potud je to dobré a doma si v klidu zkusím nakreslit něco svého. Ale zajímalo by mě, jak se to řeší u složitějších zapojení. Program sice hlídá kolize a křížení cest, ale nejde to nějak zautomatizovat, aby ten návrh desky provedl program? Já bych si, jak jsem psal v minulém příspěvku "zafixoval" to, co kde potřebuju mít a o ostatní ať se program postará sám. Umí to ten Kicad? Neumím si představit manipulovat třeba s 50 součástkama a zkoušet ručně, jak minimalizovat spoje...
Potud je to dobré a doma si v klidu zkusím nakreslit něco svého. Ale zajímalo by mě, jak se to řeší u složitějších zapojení. Program sice hlídá kolize a křížení cest, ale nejde to nějak zautomatizovat, aby ten návrh desky provedl program? Já bych si, jak jsem psal v minulém příspěvku "zafixoval" to, co kde potřebuju mít a o ostatní ať se program postará sám. Umí to ten Kicad? Neumím si představit manipulovat třeba s 50 součástkama a zkoušet ručně, jak minimalizovat spoje...
