Řízení dvou SSR

[masar]

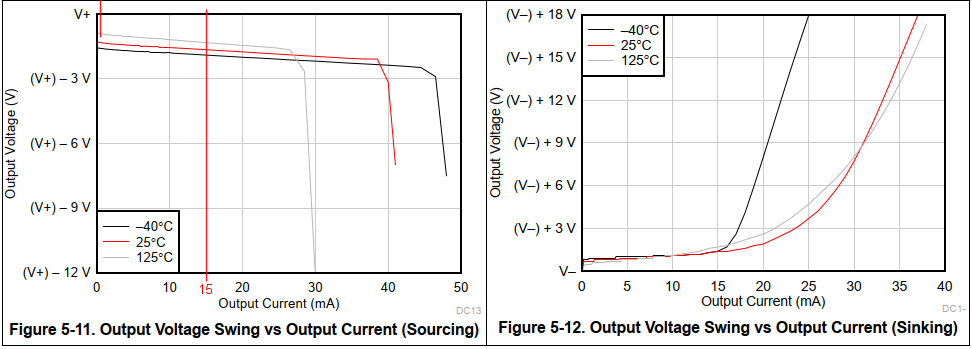

Za úbytkem proudu, na který si TAKJAN stěžuje, může úbytek napětí v obou saturačních stavech. Je to jasně vidět na grafech z datasheetu LM358, které přikládám. Snížení napětí je součtem 1.5V z prvního grafu a cca 1.3V z druhého grafu, t.j. 2.8V plus ještě úbytek na jedné diodě cca 0.6÷0.7V, takže místo 12V (pro které zřejmě platí proud 15mA) máme rázem jen 8.5V, takže i proud bude menší (záleží na vnitřních obvodech v SSR, jehož typ nám autor tvrdošíjně tají). Jak to řešit, pokud je to nutné, jsem uvedl v dřívějším příspěvku.

[Prim]

Nebo použít „skutečné“ komparátory LM311, 393B, 339B s otevřeným kolektorem na výstupu.

[masar]

Jen taková myšlenka: A co dá ještě na výstup těch dvou SSR spínačů optron, v zapojení se srážecím kondenzátorem, který by na výstupu signalizoval sepnutí jednoho z těch dvou SSR spínačů...

Takové věci jsou vhodné pro MCU. Ano, lze to i "nedigitálně", ale pak se z toho stává "orloj".

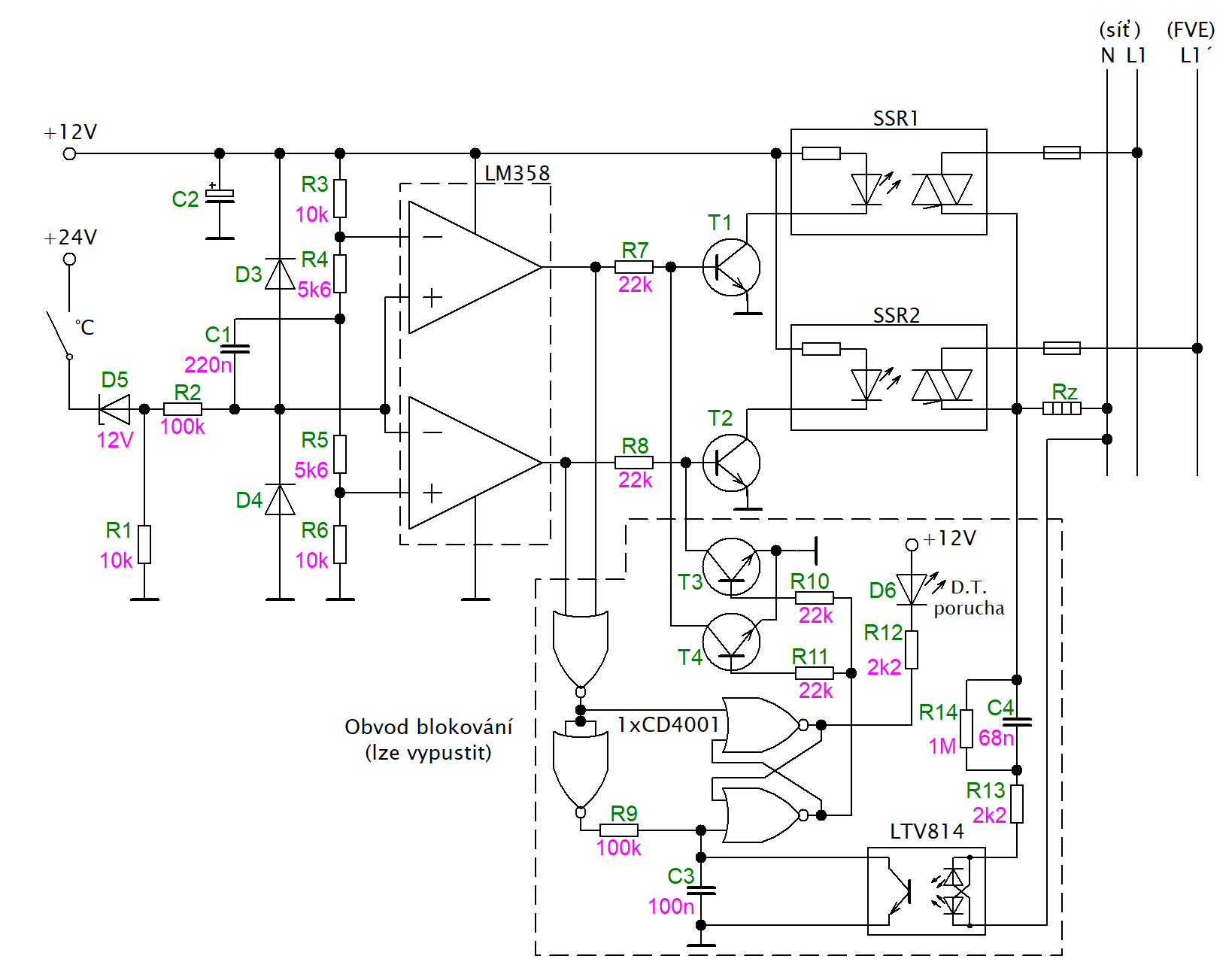

Jedno z možných řešení uvádím níže.

----
edit: doplněn R14

[jova1]

„Orloj“ v podobě 6ti aktivních součástek a trochy ostatního “smetí“, mi za jistotu stojí. Navíc mu odpadnou ty problémy s buzením spínačů.
Dík za návrh řešení.

[TAKJAN]

Dnes jsem s tím trochu laboroval a funguje to. Chtěl jsem moc velký proud. Při napájení 12V je na výstupu operáku cca 11 V, úbytek na diodě 0,6V, 1V
na druhém výstupu a zbytek na SSR. Proud je cca 7mA. Všechny operáky se stejně zapojenými vývody, co jsem našel se chovají v podstatě stejně.
