Stavba jednoduchého osciloskopu.

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
miroja
Příspěvky: 1886
Registrován: 28 úno 2006, 00:00
Bydliště: SK, Liptov

#46 Příspěvek od miroja »

stasek píše:Miroja, vzhledem k tomu, že obrazovka je v krytu napevno a kryt zase na konstrukci, to bohužel nevyzkouším, ale díky.

Tak ma napada drasticke overenie. Vyber obrazovku aj s krytom a priblizuj ju opatrne k obrazovke na farebnom TV. Ak sa vytvori na teienidle TV farebny flak a navyse ak sa bude menit pri otacani oscilo obrazovky okolo osi, tak by to mohlo byt ono.
Priapdne zmagnetovanie obrazovky by nemalo byt velke (zvlast ked to budes priblizovat opatrne) a malo by sa odstranit po par zapnutiach TV.
Alebo zober buzolu (kompas),pribliz k rurke s obrazovkou, otacaj okolo osi a sleduj vychylky strelky.
masar
Příspěvky: 14458
Registrován: 03 pro 2005, 00:00

#47 Příspěvek od masar »

Ta naměřená hodnota 248V bude v pořádku a je tam jen v době přítomnosti měřidla. Proto se nic neděje, když přidáš paralelně k 1M5 500kOhmu. Teď jsou pouze 2 možnosti: buď je obrazovka mimo výrobní tolerance a nebo je problém v tom magnetickém stínění, jak píše miroja nebo ještě může být zmagnetovaný samotný vychylovací systém - co tak zkusit odmagnetování?. Pro úplnost ještě - ve vertikálním směru je paprsek ve středu stínítka?.
masar
Příspěvky: 14458
Registrován: 03 pro 2005, 00:00

#48 Příspěvek od masar »

Pro středění můžeš zkusit např. podobnou úpravu:
Přílohy
(1.06 KiB) Staženo 113 x
Uživatelský avatar
stasek
Příspěvky: 2183
Registrován: 15 srp 2005, 00:00

#49 Příspěvek od stasek »

Pánové děkuji vám oběma, nejdřív zkusím tu jednodušší metodu, jak nakreslil masar, ten návrh od miroji, no nevím, asi bych musel nastavovat přívody k obrazovce, takže to až jestli nevyjde ta první možnost. Jinak vystředění obrazu ve směru svislém je bez problémů. Tak navečer na to skočím a dám samozřejmě vědět.
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#50 Příspěvek od jandu »

Odpoj všetky väzbové kondenzátory od vychylovacých dostičiek. Dostaneš tak čisté jednosmerné napätia na dostičkách, neovplivnené žiadnym brumom. Tak zistíš, ako ti obrazovka stredí. Lúč by mal vytvoriť iba bod v strede obrazovky. Jas nastav čo najmenší viditeľný a pri tom sústavne skúšaj fókusom nastaviť najmenší priemer bodu. Tá obrazovka má veľmi dobrú kresbu, tak by sa ti malo podariť nastaviť krásny zreteľný bod o malom priemere. Teraz môžeš jemne pridať jas.

Ak bod nemáš v strede, musíš manipulovať /zmenšovať/ hodnotu rezistora na protiľahlej strane lúča. Takto vystredíš systém. To zapojenie je síce šikovné, ale nešťastné práve pre nemožnosť stredenia.

Ak lúč sadol do stredu, potom môžeš pripojiť väzbové kapacity.
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#51 Příspěvek od jandu »

Asi sa musím poopraviť. Pozerám na tú schému a nestačím žasnúť nad tou konštrukciou. Keďže obe protiľahlé dostičky sú pripojené na rovnaké napätie, tak tá manipulácia s rezistorom nepomôže. Pomohlo by jedine zapojenie vychylovačiek do odporového mostíka - pridať medzi zem rezistor a premenlivý odpor. Tak sa nastavia potrebné pomery na vychylovačkách za cenu poníženia napätia na doskách - čo v tomto prípade nebude na závadu.


(Tie dva zvyslé čiary tam nahodil ssystém.)
Přílohy
(15.57 KiB) Staženo 120 x
masar
Příspěvky: 14458
Registrován: 03 pro 2005, 00:00

#52 Příspěvek od masar »

To jandu:
Tvoje schéma je také jedno z možných, jen je třeba použít větší snížení napětí a ne jen kosmetické. Nesmíme zapomenout na citlivost cca 10V/mm. Také je nutno dělič s potenciometrem navrhnout tak, aby se stopa dala regulovat i na druhou stranu od středu (v tvém schémátku se jen dorovnává na stejné napětí), tedy větší odpor spodní větve s potenciometrem.
jandu
Příspěvky: 4503
Registrován: 06 úno 2007, 00:00
Bydliště: vých.slovensko

#53 Příspěvek od jandu »

Súhlasím, ja som neuvažoval o presných hodnotách, išlo mi skôr o princíp. Iné možné riešenie ma nenapadá.
Uživatelský avatar
stasek
Příspěvky: 2183
Registrován: 15 srp 2005, 00:00

#54 Příspěvek od stasek »

Masar, je to bezvadný, už to je vystředěné, zatím jsem to zbastlil provizorně s potenciometrem, ale oměřím hodnoty a nahradím pevnými odpory. Mám radost, že se podařilo. Děkuji ti moc a všem ostatním též. Doufám, že už to bude chodit teď bez problémů. No kdybych na něco narazil, tak se zase ozvu. Díky a pěkný zbytek dne. :lol:
masar
Příspěvky: 14458
Registrován: 03 pro 2005, 00:00

#55 Příspěvek od masar »

Prosím, není zač. Jen bych na tvém místě raději ten potenciometr instaloval, protože poskytuje jistý "komfort". :wink:
Uživatelský avatar
jakubrosler
Příspěvky: 215
Registrován: 16 čer 2009, 00:00

#56 Příspěvek od jakubrosler »

Zdravím,
chtěl bych si postavit osciloskop, podle Danyka. Zatím jsem zapojil jenom zdrojovou část a připojil obrazovku. Jednu stranu obou vychylovacích destiček jsem připojil na střed odporového děliče (zapojeného mezi zem a +300V), druhou vždy na střed potenciometru (zapojeného tamtéž).

S tímto zapojením a obrazovkou 5LO38I jsem docílil relativně solidní ostrosti, na jedné straně to bylo vždy méně ostré, ale když jsem prohodil vývody příslušných destiček, bylo to ostré na druhé straně, takže předpokládám, že je to dané tímto prapodivným vychylování a u symetrického vychylování by byla stopa ostrá všude.

Mám ale i obrazovku 8LO29I.
Tu jsem zapojil stejně, jenom jsem násobiči přidal další stupeň (dioda + kondy; - na anodu diody, + na uzel dvou na schématu znázorněných diod a C 470n).

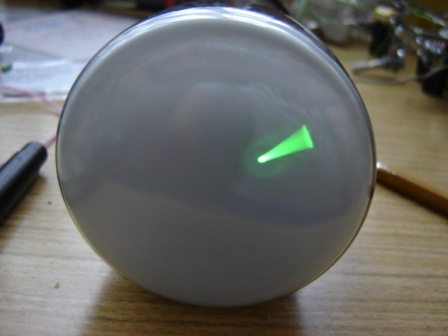

Obraz je ale ostrý jen uprostřed. Začnu-li ho posouvat směrem od středu, tvoří se jakýsi světelný kužel, viz foto.
Mohl by my někdo, prosím, říct, co dělám špatně?
Přílohy
Kopie - DSC01672.JPG
(47.96 KiB) Staženo 54 x
