Tesla Rubín C392D, dodělání scartu

Poradna určená pro amatéry

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#46 Příspěvek od ZdenekHQ »

Jeden TV řádek mně nepomůže, potřebuju alespoň dva půlsnímky ( i když na pozadí vidím, že to asi bude OK, co se týká synchronizace).

Ale ujetý to je, xsc má pravdu.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#47 Příspěvek od ohryzek36 »

Za chvíli (nevím teď kdy) se do toho zase dám, ale všiml jsem si, že po delší době nečinosti DVD přehrávače se zapne spořič obrazovky - celá obrazovka zčerná a jen po ní poletuje nějaký žlutý nápis (na osciloskopu jde vidět jenom úroveň černé) - může se i tento oscilograf na něco hodit, nebo je lepší něco co jde až do bílé?
Uživatelský avatar
xsc
Příspěvky: 8276
Registrován: 25 zář 2014, 00:00

#48 Příspěvek od xsc »

K určování úrovní je lepší ten, co jde do bílé. Ideální je si vypálit vlastní barevné pruhy :-)
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#49 Příspěvek od ohryzek36 »

Něco jsem si kdysi vypaloval, ale nevím, jestli je to ještě funkční a jestli jsou tam barevné pruhy - uvidím.
Uživatelský avatar
fredis
Příspěvky: 5538
Registrován: 17 lis 2004, 00:00
Bydliště: Třebíčsko

#50 Příspěvek od fredis »

To ruský oscilo už ti jede? :wink:
Rotor rotuje a stator stagnuje...
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#51 Příspěvek od ohryzek36 »

Ten mi nejede - zatím jsem ho odložil až bude čas.
Uživatelský avatar
fredis
Příspěvky: 5538
Registrován: 17 lis 2004, 00:00
Bydliště: Třebíčsko

#52 Příspěvek od fredis »

Kouknul jsem pořádně a je jasný, že na fotce je nějaký jeho sourozenec.. :lol:
Rotor rotuje a stator stagnuje...
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#53 Příspěvek od ohryzek36 »

No co, je to sourozenec jménem C1-64 a bratranec Tektronixe 453.


Takže k Rubínovi - zatím jsem postoupil tak, že jsem nahradil 82R odpor R29 220R trimrem, abych mohl přidat nebo ubrat signálu - moc to nepomohlo, signál je klidně 3Vpp a synchronizace se stejně nechytá.

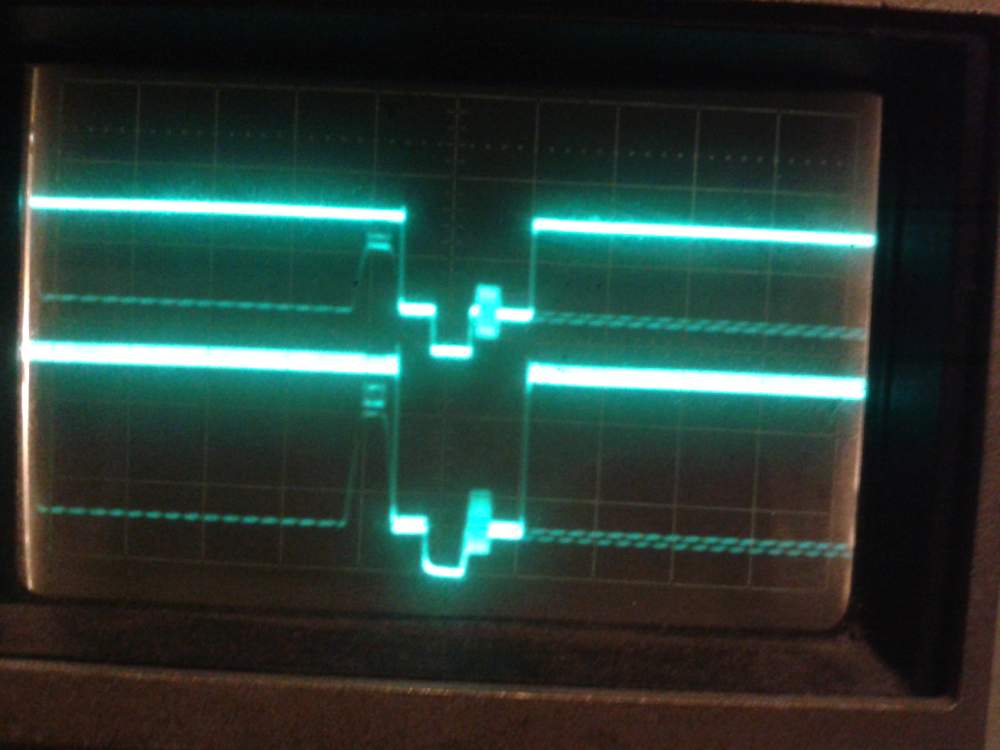

Našel jsem na dvdčku zkušební obrazce - bylo tam všechno možné, barevné pruhy jsem neidentifikoval, tak aspoň jsem nechal svítit bílou obrazovku a porovnal jsem oba signály - přidávám fotku. Vypadá to, jako by se signál na něčem integroval - zkusil jsem vyřadit 33p a 22n kondenzátory z obvodu, ale bez výsledku. Pak je tam jenom C13 (ten jsem dal 4,7u - doufám, že je správně), C12 (220u) a filtrační C9 (22u), který by měl být v pořádku.

Ale jak jsem zkoušel, tak jak změna R29, tak i odpojení televize od modulu (pin X3/1), tak i odpojování kondenzátorů nemá na tvar výstupního signálu z modulu vliv.
Přílohy
(44.28 KiB) Staženo 169 x
Uživatelský avatar
xsc
Příspěvky: 8276
Registrován: 25 zář 2014, 00:00

#54 Příspěvek od xsc »

A co to zakončení odporem 75Ω nebo podobným hned na vstupu, ještě před oddělovacím elytem C12 modulu vstupu?
Signál se integruje jen v jednom směru - vzestup k vyšším hodnotám (bílé) je ostrý, zatímco sestup k černé se integruje. Tak se chová emitorový sledovač s malým odporem v emitoru.
Jak ten signál vypadá na výstupu modulu s odpojeným pinem X3/1 stejnosměrně, tedy vzhedem k 0V? A jak v tu samou chvíli vypadá signál za oddělovacím elytem na vstupu, také vzhledem k 0V.
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#55 Příspěvek od ZdenekHQ »

Dnešní DVD atd. mají na výstupu DC vazbu, t.j. není tam elyt. A potřebují zatížit.

Naopak je to ideální způsob, jak je zničit, když se do nich pustí větší DC napětí, klidně i přes větší elyt. Ten peak stačí. Jeden jsem takto pohřbil při pokusech...
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
Hill
Administrátor
Příspěvky: 21239
Registrován: 10 zář 2004, 02:00
Bydliště: Jičín, Český ráj

#56 Příspěvek od Hill »

Tam jde o to řešení připojeného vstupu: stejnosměrně by neměl mít pod nějakých 400 Ω, ale střídavě (tedy až za oddělovacím kondenzátorem) se dorovná na těch požadovaných 75 Ω.

A, až zasynchronizuješ obraz a budeš chtít přepnout na RGB vstupy, mysli na to, že do pinu 11 A3505 musíš přivést přepínací proud zhruba 100 µA až max. 450 µA (přes odpor 2k2 napětí do +3V). Jestli necháš pin 11 ukostřený, bude chodit jen CVBS.
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#57 Příspěvek od ohryzek36 »

Takže, vypadá to, že už jsem to konečně dodělal - sice s větším množstvím přestávek, ale co už. Napíšu, čím vším jsem prošel.

1. Obvod z Horizonta nechtěl pořád fungovat - i když už na výstupu bylo to, co má být, tak obraz vypadal tak, jak i předtím.

2. Všechno jsem měl proměřené, průběhy byly takové, jaké mají být, ale prostě obraz byl takový, jaký je. Přes tuner ale všechno bylo víceméně v pořádku.

3. Orval jsem univerzální desku o ten předzesilovač s Horizonta a postavil předzesilovač z Amara. Na výstupu byly průběhy takové, jaké měly být, ale výsledek byl pořád +- stejný - obraz byl takový, jak ze začátku.

4. Trochu jsem experimentoval, přerušil jsem i cestu před VT4 v OMF a signál zapojil do jeho báze - nic nepomáhalo.

5. Zapojil jsem signál zpět tam, kde má být (na konektor X3) a výtáhnul modul OMF, aby se nemusel signál v předzesilovači přetahovat o signál s tranzistorem v OMF. Také nepomohlo.

6. Už jsem se (ne moc překvapivě) naštval a rozhodnul jsem se, že půjdu přes mrtvoly - zkusil jsem, jestli nepomůže potočit některým trimrem - šel jsem nejdřím po modulu synchronizace "S". (Schéma je zde)

Jen jsem drbnul do trimru R14 označeného "Частота́" (frekvence) a zničeho nic bylo vše v pořádku !!!
Obraz je přesně takový, jaký by měl být - po zapojení barevného signálu a audia (napřímo bez předzesilovače) už vše funguje tak, jak má.
:wand: :wand: :wand: :wand:


Nevím, proč A255D nepoznal signál z DVD přehráveče hned, ale už je to OK - obraz vypadá dost dobře (obrazovka vypadá jako nová), asi už jenom seřídím trochu rozměry a nějak rozumě uchytím scart s elektronikou do skříně.
Uživatelský avatar
xsc
Příspěvky: 8276
Registrován: 25 zář 2014, 00:00

#58 Příspěvek od xsc »

Když to funguje, tak bych ještě dodělal RGB vstup. To už je hračka...
Uživatelský avatar
ohryzek36
Příspěvky: 2393
Registrován: 24 pro 2008, 00:00
Bydliště: Zlínsko

#59 Příspěvek od ohryzek36 »

RGB jsem už taky dodělal - momentálně mám videosignál přivedený přes zesilovač z AR, RGB zapojené napřímo (s přidanými odpory 75R a kondenzátory 22n, co původně na desce dekodéru nebyly), dál mám vytažený modul OMF (s ním se to hádalo) a u audia jsou zapojené oba kanály natvrdo do sebe přímo na základní desku TV - takže jdou přes 1,2kΩ a potenciometr na koncový zesilovač. Dál mám vlastně ještě přes diodu přizeměný pin 11 A255D v modulu S - přepínání na VCR. Zítra dodělám ještě mechanické drobnosti (uchycení konektoru) a asi už mám vše hotové.

Teď ještě najít nějaký použitelný program - snad to nebude složitější, než tato anabáze :D .
Uživatelský avatar
Hill
Administrátor
Příspěvky: 21239
Registrován: 10 zář 2004, 02:00
Bydliště: Jičín, Český ráj

#60 Příspěvek od Hill »

Když na něj počkáš nejméně stejně dlouho, jako ti trvalo, než jsi drbnul do toho správného trimru, určitě jeden dva dobré programy vysílat budou. Jen těch pár minut neprošvihnout...
