A Progressive Communication Receiver (QST1981/11)

Zpráva

danhard · #601 Příspěvek od **danhard** » 05 srp 2018, 16:42

Pověs ten vstupní odpor prvního děliče přímo na tělo toho BNC konektoru.
Útlum se zapíná tak, že se začne s prvním útlumákem, jinak ti zvoní krabička

lesana87 · #602 Příspěvek od **lesana87** » 05 srp 2018, 16:53

Zkoušela jsem snad všechny možný kombinace přepínačů, abych vyloučila, že je jedna komůrka nějaká vadná. Chová se to stejně, jakékoliv 4 přepínače na -20dB, z přijímače leze silnější signál, než při jakýchkoliv 3 přepínačích na -20dB.

Crifodo · #603 Příspěvek od **Crifodo** » 05 srp 2018, 17:06

To je zajímavé, jako bys měla místo mf superreakční přijímač, který se silnějším signálem zablokuje.
Chová se tak při všech úrovních ručního nastavení zisku?

lesana87 · #604 Příspěvek od **lesana87** » 05 srp 2018, 17:30

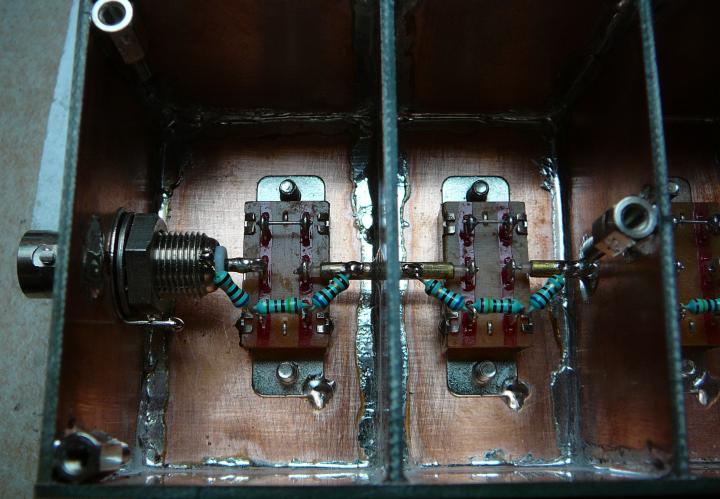

Zkusila jsem teda podle Danharda předělat ten atenuátor. Odpory, co jsou na zem, jsem dala na ty trubičky propojovacích koaxiálků a na tělo BNC konektorů. Změna absolutně nulová.

Když s vypnutým AGC nastavím ručně Uagc třeba na 2V, změna na atenuátoru z -60dB na -80dB se projeví opět nárůstem signálu na výstupu přijímače. Při 4V i při 6V taky. Při -100dB signál stejný jako při -80dB.

Crifodo · #605 Příspěvek od **Crifodo** » 05 srp 2018, 17:40

A je to opravdu signál, to na výstupu přijímače, ne nějaké vyprovokované kmity? jaké jsou absolutní úrovně z toho rozmítače přes atenuátor?

danhard · #606 Příspěvek od **danhard** » 05 srp 2018, 17:56

Aspoň víš, že to tady není

Máš tam nějaký prosak kolem, buď je "živá" zem generu, nebo přijímače.

Chtělo by ten útlumák projet spektrákem, tam by jsi viděla, že vliv to má.

lesana87 · #607 Příspěvek od **lesana87** » 05 srp 2018, 17:57

Ano, na výstupu přijímače byl signál z wobulátoru - ten buřtík. Absolutní úrovně neznám, nemám jak změřit výstup z wobulátoru, ale měl by být zhruba 1mV.

Nicméně závadu už jsem našla. Problém byl ve wobulátoru. Výstup má samostatný vinutí na cívce, takže není galvanicky spojený se zbytkem přístroje, tak jsem ho tak nechala a dala jsem tam izolovaný BNC konektor. Myslela jsem si, že to bude lepší, že se to nebude vazbit zemí přes osciloskop. No a ono se to chovalo přesně obráceně. Ten signál lezl do přijímače asi zemí přes osciloskop. Odpojením osciloskopu od wobulátoru (za cenu ztráty synchronizace) problém zmizel. Tak jsem výstupní BNC wobulátoru uzemnila na krabičku a záhada je pryč. Nojo no, prostě dělám jednu botu za druhou, protože tomu nerozumím.

Crifodo · #608 Příspěvek od **Crifodo** » 05 srp 2018, 18:06

Docela by mě zajímalo, jak se nemění tvar toho buřtíku v rozmezí těch 80 dB a jak je poměr šumu, aspoň vizuálně.
Jestli je signál poslouchatelný při 0,1uV / 50 Ohm tak si nemáš na co stěžovat.

danhard · #609 Příspěvek od **danhard** » 05 srp 2018, 18:10

Naopak, jsi mazaná, protože jsi na to přišla :lol:

lesana87 · #610 Příspěvek od **lesana87** » 05 srp 2018, 18:12

danhard píše:Chtělo by ten útlumák projet spektrákem, tam by jsi viděla, že vliv to má.

Spektrák nemám, tak ti budu věřit.

Zpátky k šumu přijímače. Nevím, jestli má tohle "měření" nějaký vypovídací schopnosti, ale v zapojení wobulátor - atenuátor - přijímač se to má se šumem následovně:
0dB - slyším silný signál, šum neslyším
-20dB - slyším silný signál, šum neslyším
-40dB - slyším silný signál, slyším v něm i šum
-60dB - slyším slabý signál a šum
-80dB - v šumu slyším velmi slabý signál
-100dB - slyším jen šum

Crifodo · #611 Příspěvek od **Crifodo** » 05 srp 2018, 18:19

Lepší tohle měření než žádný měření. Takhle se už dá třeba posuzovat vliv proudu Q11, 12 na šum nebo vliv zatlumení těch LO v drainu.
teď tedy posloucháš z wobleru A0, takže zázněj od BFO, nějaký nf filtr tam je?

lesana87 · #612 Příspěvek od **lesana87** » 05 srp 2018, 18:43

Co je A0?
Nf filtry byly vypnutý.

danhard · #613 Příspěvek od **danhard** » 05 srp 2018, 19:33

Nosná bez modulace.

Crifodo · #614 Příspěvek od **Crifodo** » 05 srp 2018, 21:48

no a nezkoumala jsi měnit velikost oscilátorového signálu do směšovače a sledovat vliv na šum?

microlan · #615 Příspěvek od **microlan** » 06 srp 2018, 06:29

To je měřený přes celý rádio, nebo jen MeFka? K těm decibelům by se mohlo dopsat napětí na G2 (AGC) ale chtělo by to nějaký fet operák na zlepšení vst odporu měřáku, předpokládám, že máš klasický 10 MΩ vst. odpor měřáku
