#76 Příspěvek od jardajar »

To je při tom, když to budíš?
Uživatelský avatar
patt_01
Příspěvky: 514
Registrován: 07 led 2008, 00:00
Bydliště: Brandýsek
Kontaktovat uživatele:

#77 Příspěvek od patt_01 »

jardajar píše:To je při tom, když to budíš?

jo
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#78 Příspěvek od Radix »

Ten oscilogram by měl být souměrný. Hloubku modulace máš stále malou. Přečti si ten návod, co jsem ti poslal.
Uživatelský avatar
jardajar
Příspěvky: 553
Registrován: 16 pro 2007, 00:00
Bydliště: Neratovice

#79 Příspěvek od jardajar »

Mohl by jsi mi ten návod taky poslat, prosím? bursja@seznam.cz
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#80 Příspěvek od Radix »

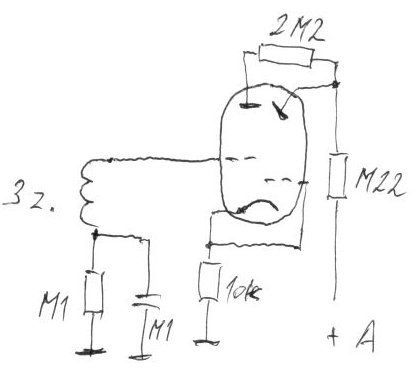

Jako indikátor vyladění se obvykle používá ručkové měřidlo, ladí se na nejmenší odběr anodového proudu.
Stačí ale indikátor s magickým okem, který je pro daný účel vhodnější. Má velkou citlivost, naprostou bezsetrvačnost, nemožnost spálení a asi nižší pořizovací cenu.
Naváže se třemi závity z anodového obvodu.
Přílohy
(15.58 KiB) Staženo 56 x
Uživatelský avatar
jardajar
Příspěvky: 553
Registrován: 16 pro 2007, 00:00
Bydliště: Neratovice

#81 Příspěvek od jardajar »

Děkuju.
Problém je, že je modulovaná pouze polovina sinusovky, takže to vypadá jako u patta, moduluje se "nahoru".
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#82 Příspěvek od Radix »

To máš jaké zapojení? Dej sem odkaz, nebo schéma.
Uživatelský avatar
jardajar
Příspěvky: 553
Registrován: 16 pro 2007, 00:00
Bydliště: Neratovice

#83 Příspěvek od jardajar »

Je to úprava zapojení od chytráka, ale ted už vím, že na to jdu úplně špatně... Mojí modulací si rozhazuji samotný oscilátor... Takže zkusím vymyslet něco jiného s dvěmi lampami.
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#84 Příspěvek od Radix »

Jestli chceš dělat zvlášť oscilátor a koncový stupeň, pošlu ti schéma.
Ale musí to jít i se sólooscilátorem.
Uživatelský avatar
jardajar
Příspěvky: 553
Registrován: 16 pro 2007, 00:00
Bydliště: Neratovice

#85 Příspěvek od jardajar »

Aha, tak asi zase uvažuju nějak zcestně, ještě se podívám do knížky kterou jsem si tu stáhl. To schéma by ale bodlo... Dík.
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#86 Příspěvek od Radix »

Jestli máš stažené starší AR, podívej se třeba do AR 5/71, str. 191.
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#87 Příspěvek od Radix »

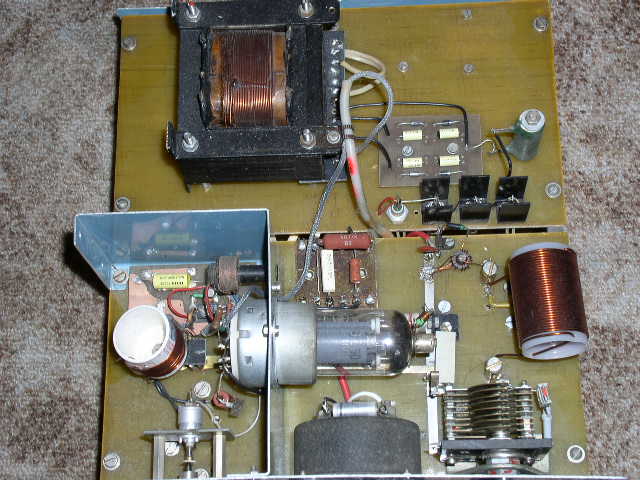

Tady je fotografie sólooscilátoru s 6L50. Poslouží jako inspirace pro rozložení součástek. Vzadu je zdroj.
Přílohy
(65.33 KiB) Staženo 77 x
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#88 Příspěvek od Radix »

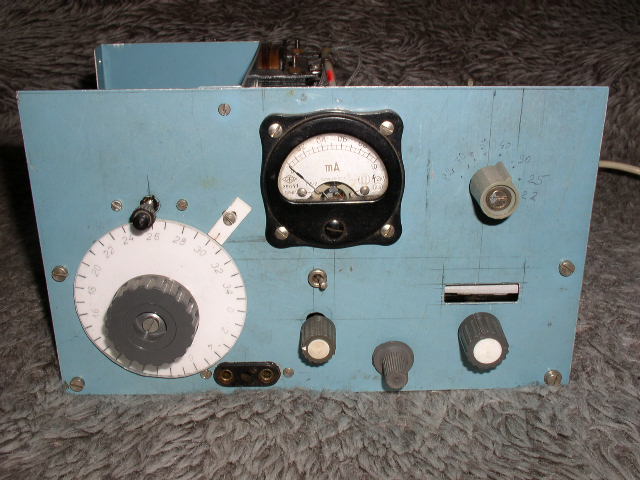

Panel.
Přílohy
(60.77 KiB) Staženo 85 x
Uživatelský avatar
patt_01
Příspěvky: 514
Registrován: 07 led 2008, 00:00
Bydliště: Brandýsek
Kontaktovat uživatele:

#89 Příspěvek od patt_01 »

Mam v pc AR od roku 1952 do 1995 to z roku 1971/05 je zde: http://www.uloz.to/384361/a05-71.pdf
Uživatelský avatar
Radix
Příspěvky: 2633
Registrován: 14 lis 2006, 00:00

#90 Příspěvek od Radix »

Ještě se ujistím - víte vůbec, že anodový okruh je v těchto zapojení vždy laděný na druhou hramonickou mřížkového okruhu? Nemáte to naladěné na stejný kmitočet?
