TV Philips 14" 14PT1342, chassis L6.1AA

Zpráva

tiktak1953 · #76 Příspěvek od **tiktak1953** » 20 bře 2013, 20:30

Honzo, tu schemu samoze mam,som s nou velmi spokojny,ale vsetky tie meracie body sa z nej nedaju precitat.
Preco nesiel primar ani sek.len tych 350V bolo na hl.filtr.kond.Robili to tie dva R 3514 a R 3415.Na druhy pokus som ich odhalil.
Mysteri prepac,to bol iba for,ty si mi velmi pomohol,velmi ti dakujem,bol by som este hladal.TV hned po stlaceni tlacitka nabehol.Vcera som este vymenil popraskany modry krabicovy kond.330n/63V pri zdrojovom trafe,a uz TV ten zvlastny hluk po vypnuti nerobi.ESte raz vam dakujem za pomoc,Cavte.

#77 Příspěvek od **kokun** » 20 bře 2013, 22:47

tiktak1953 píše:Honzo, tu schemu samoze mam,som s nou velmi spokojny,ale vsetky tie meracie body sa z nej nedaju precitat.

Ale ty sis předtím nestěžoval na špatnou čitelnost měř. bodů (v "praporcích"), ale na nutnost listování mezi dílčími schématy:

tiktak1953 píše:... Trochu problem mam s tym prechodom z jednej casti schemy do druhej,... Na OVP-eckach je schema kompletna, prehladne prepojena,lachko sa z nej pracuje !Diky Cav .

A to jsou tady (oproti jiným skenům sch.) ty měř. body ještě jakž-takž čitelné. A ty nečitelné se dají (za pomoci jiných sch.) doplnit, domyslet, ...
A ty se divíš nečitelnosti? Kdoví kolikátá xerokopie to vůbec byla skenována - každou kopií se čitelnost jedině zhorší

Mohl sis koupit tištěný servismanuál (ceny se pohybovaly řádově ve stovkách i tisících Kč) - za sm Philips "Anubis S" jsem dal kdysi (v r. 1995?) 550,-Kč a to byl ten nejlevnější - ceny jiných se pohybovaly až do 2.400,-Kč (pokud ne ještě výš) :cry:

tiktak1953 píše:Vcera som este vymenil popraskany modry krabicovy kond.330n/63V pri zdrojovom trafe,a uz TV ten zvlastny hluk po vypnuti nerobi.

A že nepíšeš poziční čísla součástek jsem ti vytýkal už ve vlákně OTAVA - tady je zase pozičním číslem: kond. "pri zdrojovom trafe" - vydedukujte si sami, který :!:

(že by to byl kond. 2422?)

tiktak1953 píše:Preco nesiel primar ani sek.len tych 350V bolo na hl.filtr.kond.Robili to tie dva R 3514 a R 3415.Na druhy pokus som ich odhalil.

A nečteš (o tomto šasi tu už bylo vláken až, až).
Taky by ses dočetl, že Philips doporučoval zásadně měnit všechny součástky, které obsahoval Servisný kit ES7062 - jehož byly rezistory R3514 a R3515/1Ω součástí :roll:

Mysteri · #78 Příspěvek od **Mysteri** » 21 bře 2013, 00:45

tiktak1953 píše:...Mysteri prepac,to bol iba for...

Van egy érdekes humorérzéke :wink:

Tudom, hol Žemberovce, így értem a tiéd, ,,klingon beszéd ", de a bor a területen is super
:agree:

P.S. Autorské práva za tento výplod patria Gúglovmu prekladaču... :lol:

tiktak1953 · #79 Příspěvek od **tiktak1953** » 21 bře 2013, 08:19

Mysteri, som velmi rad ,ze si to tak zobral!Mal som tazky tyzden,este aj dobra, pekna susedka co sme nemali nikdy s nou problemy ako s druhymi sa musela odstahovat za exekuciu!Madarsky trochu tudom,ked som robil hodinara medzi tzv.madarmi v leviciach 20.rokov.

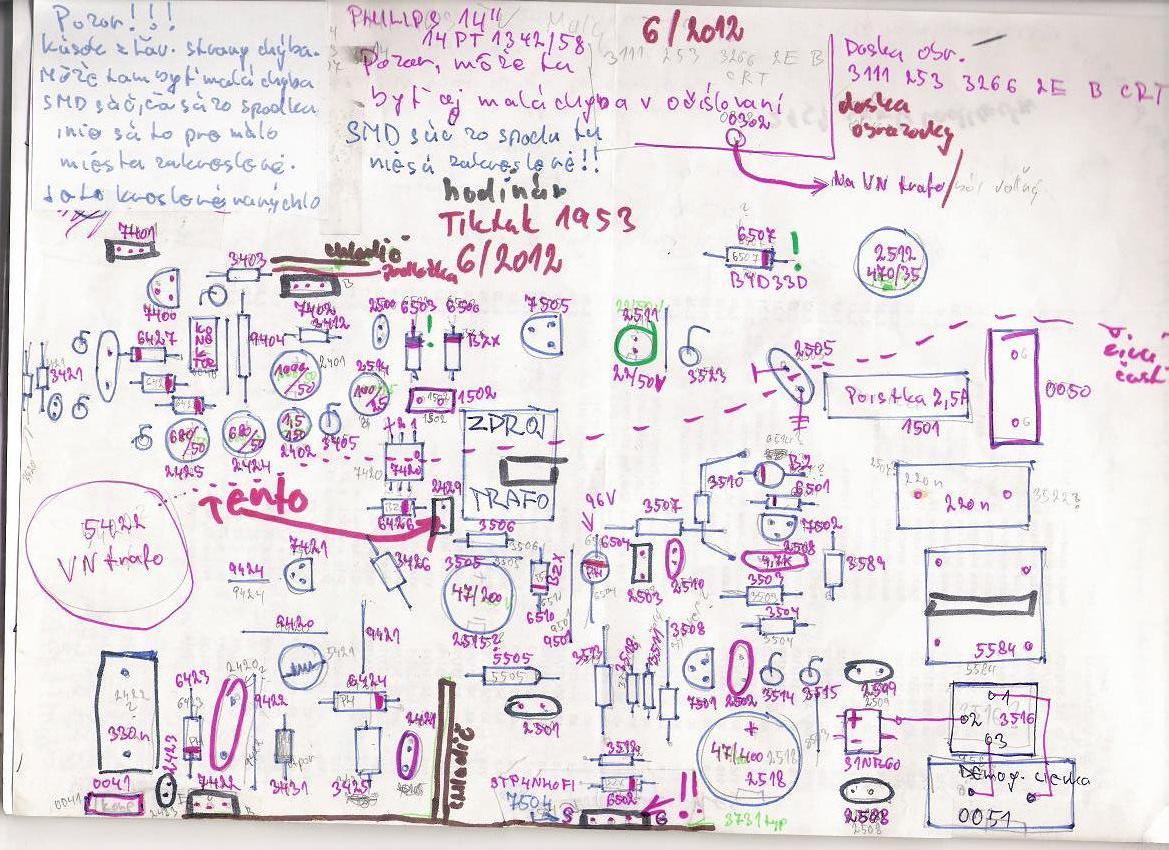

Honzo ,pravdaze viac na prechod z jedneho na druhy obr.aj to som si uz ciastocne dokreslil.Mam uz o tomto TV svoj vlastne nakresy z ploš.dosky,aj okolo budenia som si pokreslil zapojenie suc.preto som uvidel aj, ze optoclen nieje tak zapojeny ako ho mam v scheme.
K tej pozicii toho C 330,/63V.TV uz bol vtedy zlozeny ked som to pisal,tak som to tak dal .Nie je problem ked treba to zistit.Dam obr.s vyznacenim cervenov fixkov toho kond.Asi to bude poz.2429.Pozeral som ,nozky ale drzali na nom!

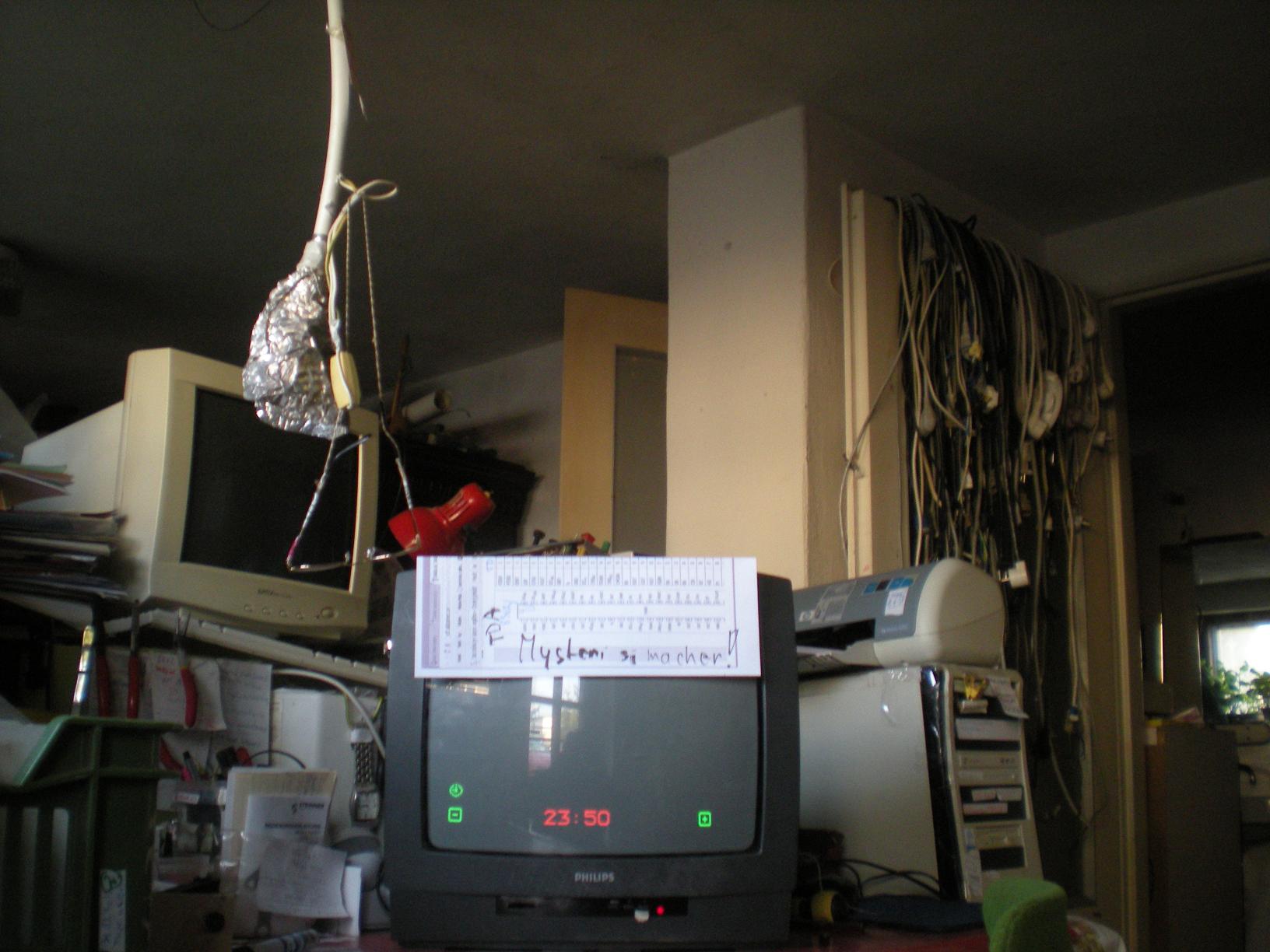

Fakt, teraz sa TV pekne bez hluku vypne!

#80 Příspěvek od **kokun** » 21 bře 2013, 08:54

tiktak1953 píše:...
Honzo ,pravdaze viac na prechod z jedneho na druhy obr.aj to som si uz ciastocne dokreslil.Mam uz o tomto TV svoj vlastne nakresy z ploš.dosky,aj okolo budenia som si pokreslil zapojenie suc.preto som uvidel aj, ze optoclen nieje tak zapojeny ako ho mam v scheme.
K tej pozicii toho C 330,/63V.TV uz bol vtedy zlozeny ked som to pisal,tak som to tak dal .Nie je problem ked treba to zistit.Dam obr.s vyznacenim cervenov fixkov toho kond.Asi to bude poz.2429.Pozeral som ,nozky ale drzali na nom!
Fakt, teraz sa TV pekne bez hluku vypne!

Nvm, proč si takto komplikuješ život, když v sm máš celkem pěkně čitelný pohled osazené DPS-zákl. deska - viz příloha.
Ale nic proti tomu - tím překreslováním se určitě s telkou daleko lépe seznamuješ (a zapamatuješ) - ale asi máš "hodně času" :lol:

"K tej pozicii toho C 330,/63V." - (ještě žes to nenapsal černou křídou do komína) :lol:

I když jsem "střelil" poz. 2422 (vím že musí být aspoň na 250V= - při psaní jsem pak na to zapoměl) :cry:

"Střelil jsem ji od boku" snad jen proto, že to byl jediný kond (s hodnotou 330nF), který jsem momentálně viděl.
Pokud se ale má přes NET "virtuálně opravovat telka někomu jinému", tak přesné a věcné vyjadřování je nutnou podmínkou komunikace - tj. psát nejen hodnotu součástky, ale současně její přesnou pozici :!:

Že tu píšeš "jak tatar" jsem ti už jednou psal - pokud se nemíníš přesně vyjadřovat, tak potom se zase bude jedna pitomá součástka upřesňovat na půlce str. vlákna!

V takovém případě ale nečekej pomoc a radu s opravou nejen ode mně, ale i od kolegů :!:

P.S.

Soubor je příliš velký.
Maximální povolená velikost je: 300kB.

Jsem PC lama - úpravy zvládám špatně, ale máš to na str. 17 toho pdf - (má to ale 940kB - není třeba nic přikládat, stejně by to při zmenšení jedině zhoršilo čitelnost) :!:

tiktak1953 · #81 Příspěvek od **tiktak1953** » 21 bře 2013, 21:51

Honzo, najprv som ja urobil ten nakres osadenia suc.a az potom to sem niekto dal.Do vtedy som take nieco nemal,ani by som ho potom nerobil, vela casu ma to nestalo.Pri tom sa vela naucim ,ako si spravne napisal.Teraz tu je uz roboty na zblaznenie.Vela prsi,tolko vlani za cely rok neprsalo ako uz tento rok,a robota vonku stoji!Cav
