LCD TV LG 32CS460 závada v ST-BY 3,5V, bez skratu.

Zpráva

tiktak1953 · #76 Příspěvek od **tiktak1953** » 11 srp 2015, 21:31

Posunul som to na koniec.

KUBO · #77 Příspěvek od **KUBO** » 11 srp 2015, 22:20

Kurňa to je vlákno, už by ho trebalo prečistiť aby s toho nebol hokej. Rečami o zbernom dvore tiktakovi nijako nepomôžete.

#78 Příspěvek od **Killroy** » 11 srp 2015, 22:46

KUBO mimo jiné píše:Kurňa to je vlákno, už by ho trebalo prečistiť...

V rámci možností pročištěno. Šampónek = ještě chvilku a dojde mi trpělivost. (poté tě bez milosti spláchnu..) :evil:

tiktak1953 · #79 Příspěvek od **tiktak1953** » 11 srp 2015, 23:34

PotPalo napisal:
Omyl, práve 12V z L6599AD napája HS01G (pin 8, Vcc), ktorý robí korekciu účinníku napájana (PFC). Ak tam tých 12V nieje, PFC je vypnuté. Pri standby nieje treba PFC, to sa zapína až so zapnutím TV, teda s privedením 12V.
Toto co napisal Pot Palo ze: práve 12V z L6599AD napája HS01G (pin 8, Vcc), ktorý robí korekciu účinníku napájana (PFC). NIE JE PRAVDA PODLA MOJHO NAKRESU ZAPOJENIA POWER BOARDU.Dalej na strankach a obrazkoch je to vysvetlene!!!
---------------------------

Mozem tam dat hociaku XX4148-ku ze ?

PotPalo · #80 Příspěvek od **PotPalo** » 12 srp 2015, 02:26

Napájanie pin č.8 prerušovať nemusíš, stačí keď vyberieš ten MOSFET. Tým pádom IO nebude mať čo riadiť a PFC je teda vyradené.

Nakreslil som ti všeobecnú blokovú schému klasického zdroja, ako to funguje. Vstup 230V striedavých ide cez PFC, čo je vlastne usmerňovač, ale vie aj zdvojiť nižšiu zložku striedavého napätia, ktorá by sa inak nevyužila. Je napájaný z 12V, bez neho je to iba usmerňovač. Odtiaľ ide cca 400V (pri vypnutom PFC len cca 320V) ďalej, do zdrojov. Zdroj STANDBY beží stále, dáva 3,5V pre hlavnú elektroniku, kde napája funkciu príjmu signálu z diaľkového ovládača a tlačítiek. Keď zapneme TV, hlavná elektronika aktivuje signál ON/OFF, ktorým zapne hlavný zdroj, ktorý dáva 24V pre invertor, 12V, čo tiež napája a teda aj zapne PFC, a ďalšie napätia. Už len nájsť čo je kde.

Písal si že cyklovali všetky napätia, to je divné keď sú tam dva zdroje. 450V kondenzátor je v poriadku? Ako sa mení napätie na ňom keď to cykluje? Usmerňovacie diódy si určite meral. Správa sa to rovnako s pripojenou hlavnou elektronikou, aj bez nej? Standby bez hlavnej elektroniky by malo držať napätie 3,5V.

tiktak1953 · #81 Příspěvek od **tiktak1953** » 12 srp 2015, 08:42

Vdaka za vysvetlenie,lebo takto zrozumitelne som to nikde nenasiel! Blokovu schemu ako funguje cely tento LG TV som videl v manualy,len ................
Ako presne funguje SB-BY som vedel,kedze som toho uz porobil vela.Toto PFC som nevedel presne funkciu!Ako som pisal po google je to prelozene do arbčiny,nie slov.Fet som este neosadil,takze to vyskusam bez neho.Este tu diodu neaku tam supnut.Neaku okruhlu SMD vyberiem z plosaku dam ju cez neaky zdroj DC 30V (60VDC)a ak vydrzi bude dobra.Inac nezistim aku som vybral.Alebo tam dam s vyvodmi 4148-ku.Dik PP!!!!

tiktak1953 · #82 Příspěvek od **tiktak1953** » 12 srp 2015, 12:35

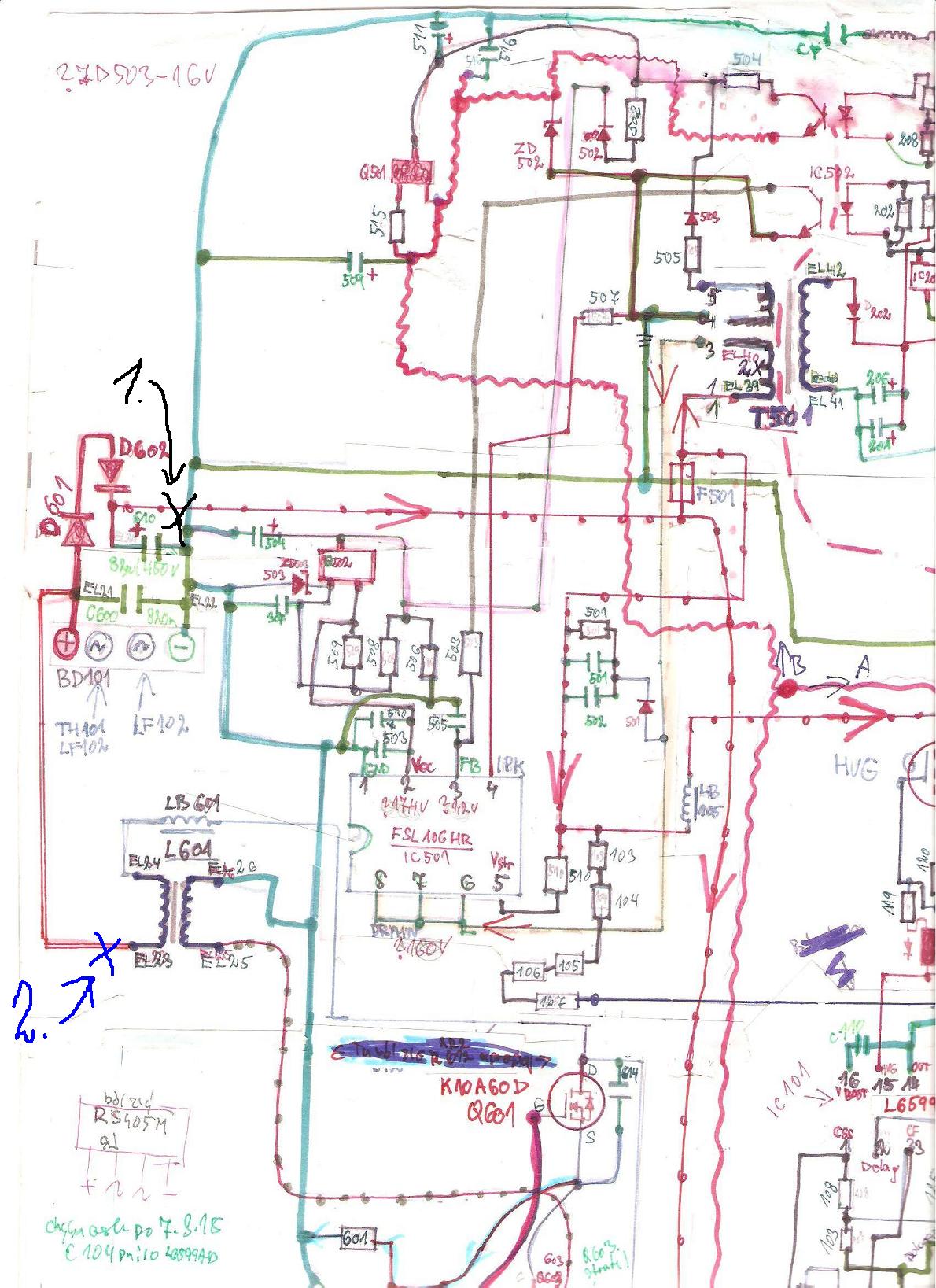

Zase mam chvilu cas,tak dam obr.do kedy pulzovali napatia aj na Hl.filtr.elyte ako aj ST-BY 3,5V a 12 a 24V. Na obr.prerusenie č.1 =ked som tu prerusil ,puzovali napatia po diody.Pred tym vsetky.Ked som prerusil aj v bode č2. tak na diodach uz bolo stabilne napatie. Potom mi strelilo,odisiel FET ,mostik aj poistka.Takze zavadu pocitam ze bola od zac .v tom obvode IO HS01G ,bud nacaty FET .Diody v plosaku som meral neboli prerazene. .Na zac som zmeral vonku vsetky C a R.Takze ,vela toho kde by mohla byt uz aj v tedy zavada neostavalo.
Takto to mam vsetko nakreslene,nech mi nikto nepovie ,ze to nestaci.Kto ma program na kreslenie schem,tak...............Mne toto uplne staci,len niecomu este stale nerozumiem.

PotPalo · #83 Příspěvek od **PotPalo** » 13 srp 2015, 00:04

Na hlavnom filtračnom elite (450V) to len tak pulzovať nemôže, to je divné. Buď stratil kapacitu, alebo sa prerušila niektorá dióda v mostíku, prípadne je závada ešte pred ním (žeby termistor?). To si skúšal cez žiarovku keď to pulzovalo? Ak áno, mohlo to spôsobovať PFC kvôli tej žiarovke. Ak to pulzovalo aj napriamo, a elit a ostatné je dobré, vyradil by som na skúšku PFC (vybral ten MOSFET). Ak by to prestalo, je závada v ňom...

Pri prerušení v bode č.2 nevidím možnosť odpálenia MOSFETu Q601, iba ak by to prerušenie iskrilo. Dolu nieje schému vidieť celú, tak neviem.

Opíš presnejšie to pulzovanie na hlavnom elite, v akom rozsahu to pulzovalo? Ako si to meral? Je tam mostík, pod 320V by to nepadalo.

Ešte vysvetlím princíp toho aktívneho PFC (obrázky), o čo tam vlastne ide:
Pri vypnutom PFC sa uplatňuje iba špičková (zelená) časť napätia (využíva sa D1), napätie na C znázorňuje modrá čiara. Nižšia časť napätia (oranžová) logicky nenabíja kondenzátor, v ktorom je už vyššie napätie. Aktívne PFC funguje nasledovne: pri nižšom (oranžovom) napätí sa zopne spínač (MOSFET), tým sa týmto nižším napätím namagnetizuje cievka. Po dostatočnom namagnetizovaní (to zistí IO PFC pomocou druhého vinutia cievky) spínač rozopne, v cievke sa tým pádom naindukuje napätie opačnej polarity (na cievke +vpravo, -vľavo), ktoré sa sčíta so vstupným nižším napätím rovnakého smeru a vznikne vyššie napätie ktoré cez D2 nabíja kondenzátor. Aspoň takto som to ja pochopil.

tiktak1953 · #84 Příspěvek od **tiktak1953** » 13 srp 2015, 07:55

Teraz rano na rychlo aspon nieco ,lebo idem vyberat zemiaky ak sa tera nepo....
Teraz rano som meral napatia pri odpojenom invertore ,odpojenej cievky v bode č.2 a zapojenom konektore MB.
1.)Mostik str.nap.=259V stabilne.
2.) +a- usmernene nap.bolo 358 stabilne .
Na IO FSL106HR VCC pulzovalo od 11-18V v cykle asi 1sekunde.Na sek. trafa T501 ziarovka tiez blikala silnym svitom.V tomto TV je tak vsetko sledovane ze musi byt podla mna vsetko zapojene,vsetky napatia OK ,aby aj Vcc do ST-BY nepulzovalo.Nakres zap.mas v emaile.

PotPalo · #85 Příspěvek od **PotPalo** » 13 srp 2015, 10:13

Skontroluj kondenzátor 504, akú má kapacitu a ESR, a či nemá zvod (prípadne daj na skúšku nový), zmeraj či to na ňom tiež pulzuje. Tiež 511, 201, 206.

tiktak1953 · #86 Příspěvek od **tiktak1953** » 13 srp 2015, 14:39

Teraz 5minut prsalo ,tak mam zase chvilu cas.Kondenzatori boli vsetky vonku vyskusane ,isiel som znovu pozriet tie co si napisal ,pozeram ci som neaky nedal opacne a........................! C509 bol opacne!Co to mohlo urobit ,da sa teoreticky povedat.Pulzovanie ST-BY zdroja asi nie,ci ano?
Ako vyskusat ten ST-BY ext.zdrojom?Tak ,ze nedam Pow.B do sieti a pripojim 12V na pin č1 - a pin č2+.Startovacie napatie nemusi byt,aj bez toho po pripojeni 12V by mal zdroj nabehnut?

PotPalo · #87 Příspěvek od **PotPalo** » 13 srp 2015, 16:47

Mohlo, ako vidím, zo Standby zdroja je tu pomocných >12V, ktoré napájajú IO PFC a IO hlavného zdroja, tiež IO samotného Standby zdroja. Ak tých 12V malo opačne elit, ten robil zvod, odoberal príliš prúdu, takže toto napätie padalo a teda aj zdroje vypínali.

Nikde nevidím signál ON/OFF, ale podľa zapojenia to vyzerá, že je to práve signál PWR-OK (nemá to byť PWR-ON?). Ten využíva 3,5V standby a oddeľovací optočlen na zapnutie 12V pre IO PFC a hlavného zdroja.

tiktak1953 · #88 Příspěvek od **tiktak1953** » 13 srp 2015, 17:28

PP,ty si podozrivo mudrý a ja riadne zalubeny!Ma to byt ako pises PWR-ON.Ja som si to pomylil z inymi zdrojmi,kde je PWR-OK!!!!Kreslil som to po veceroch,unaveny!Povedz ,da sa s tym nakresom robit?Nic tomu nechyba?Je tam vsetko presne vidiet ako a co s cim suvisi.V tomto TV je ojedinele zapojenie tych troch IO ,ktore inde nenajdete.Nasiel som LCD TV Philips zapojeny na podobny sposob ,ale tam plnili IO XXHS01G kde GND bolo na pine 5 a L6599D /nie ako mam ja L6599AD/kde mali trochu ine funkcie.

tiktak1953 · #89 Příspěvek od **tiktak1953** » 13 srp 2015, 21:27

Pred chvilov som to zapojil s otocenim toho C ,ESR mal 1,7 a capacitu 8uF miesto 10uF.a pulzuje to este ale uz nie tak rychlo.Tie elyty som nestacil pomerat,sorry ani ci to na tom C nepulzuje.

PotPalo · #90 Příspěvek od **PotPalo** » 15 srp 2015, 01:25

Na skúšku vymeň C 509, C 511, a C 504, môžeš dať kľudne o chlp väčšie kapacity. Na C 511 by to malo držať nejaké to napätie, napája STAND-BY zdroj. Ostatné dosky odpoj, nech to elektronika neskúša zapnúť, najprv musí chodiť STAND-BY, aby sa dal zapnúť hlavný zdroj.
