oprava mig svářečky

Zpráva

dred · #91 Příspěvek od **dred** » 19 pro 2018, 04:39

zrejme toho "nevíš" viac...majú s tebou trpezlivosť, klobúk dolu 8-)

to sa tu tak často nevidí

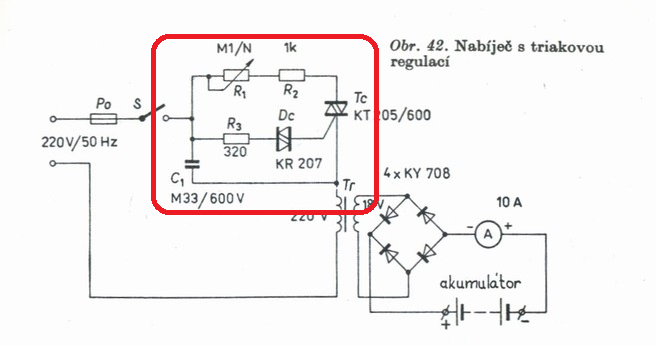

skús kúpiť súčiastky z červeného rámika

Sadra17 · #92 Příspěvek od **Sadra17** » 19 pro 2018, 08:12

tohle je podle schematu 230V regulace, já mám zapojení na 400V :oops:

dred · #93 Příspěvek od **dred** » 19 pro 2018, 08:22

podľa toho tvojho regulátora je riadená aj tak len jedna fáza

Podľa mňa stačí zväčšiť odpor potenciometra a sériového odporu na zhruba dvojnásobok.

danhard · #94 Příspěvek od **danhard** » 19 pro 2018, 09:32

A to ma fungovat ?

dred · #95 Příspěvek od **dred** » 19 pro 2018, 09:41

a nemalo by? Aký je dôvod ?

weed_smoker · #96 Příspěvek od **weed_smoker** » 19 pro 2018, 10:06

Triak KT205 je slabej,snese 3A/600V.Ty potřebuješ 25A/800V nebo spíš 40A/1200V,pokud má regulace chvíli fungovat.Možná by ti stačil i KT729/900 z regulátoru trouby,kterej snese asi 10-15A do 900V.

//edit: je to blbě,prohlídnul jsem si to až teď.
Zkus třeba TIPA PT019,prodává se i s deskou,jenom to sletuješ
Obrázek

Původní verze je 230V/12A,pro 400V bude jinej triak,kondenzátory na 1000V stejný kapacity,odpory budou mít víc ohmů (od oka R1=200k,R2=18k a R3=180),ZATEZ=trafo,FAZE=L1,NULA=L2(L3).

#97 Příspěvek od **forbidden** » 19 pro 2018, 10:09

Kde jsi to schéma vyhrabal?

Chudák, kdo toto podle něj stavěl.

barnodaj · #98 Příspěvek od **barnodaj** » 19 pro 2018, 10:58

Někdo to chtěl asi zvelebit, ale nezkontroloval to po sobě.

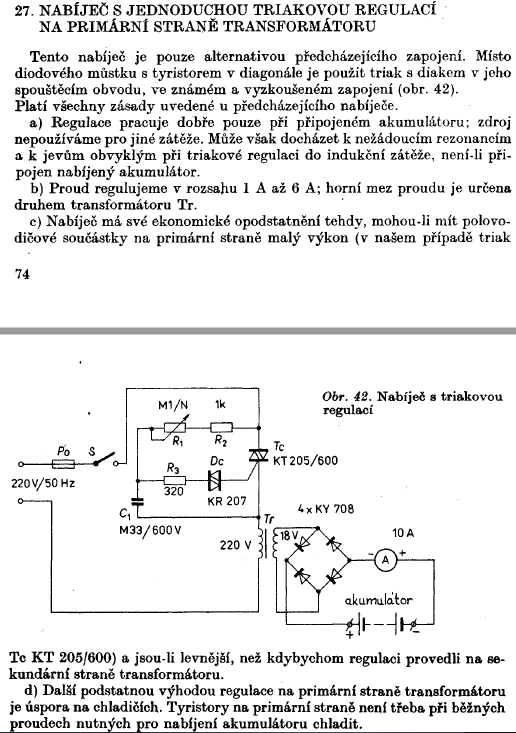

Správně je to asi tady:

dred · #99 Příspěvek od **dred** » 19 pro 2018, 11:05

Sadra17 píše:plánuju výměnu všeho na té desce jen u těch věcí nevím jaký koupit

Držal som sa tohto zadania - preto tá jednoduchá schéma. Viac na tom plošáku súčiastiek nemal. Schéma pochádza z knižky M.Arendáš & M.Ručka - Amatérská elektronika v domácnosti a při rekreaci str.74,75 ( to čo uviedol barnodaj )

A že to malo byť na 400V - asi som si predtým nevšimol, alebo to uviedol až potom.

Jasné že ten triak zo schémy stačiť nebude (napätie,prúd) - treba mocnejší.

Ani tá doplnená- vylepšená schéma čo dal weed_smoker nie je dokonalá. Na indukčnej záťaži sa ten regulátor bude chovať úplne ináč. Zvlášť u takej, ako zváracie trafo. Tam bude treba vylaborovať súčiastky na mieru.

barnodaj · #100 Příspěvek od **barnodaj** » 19 pro 2018, 11:11

Špatně jsi překreslil schéma, projdi si na svém obrázku cestu proudu do primáru transformátoru!!!
Přes potenciometr M1 ani přes kondenzátor M33 to asi nepůjde.

barnodaj · #101 Příspěvek od **barnodaj** » 19 pro 2018, 11:15

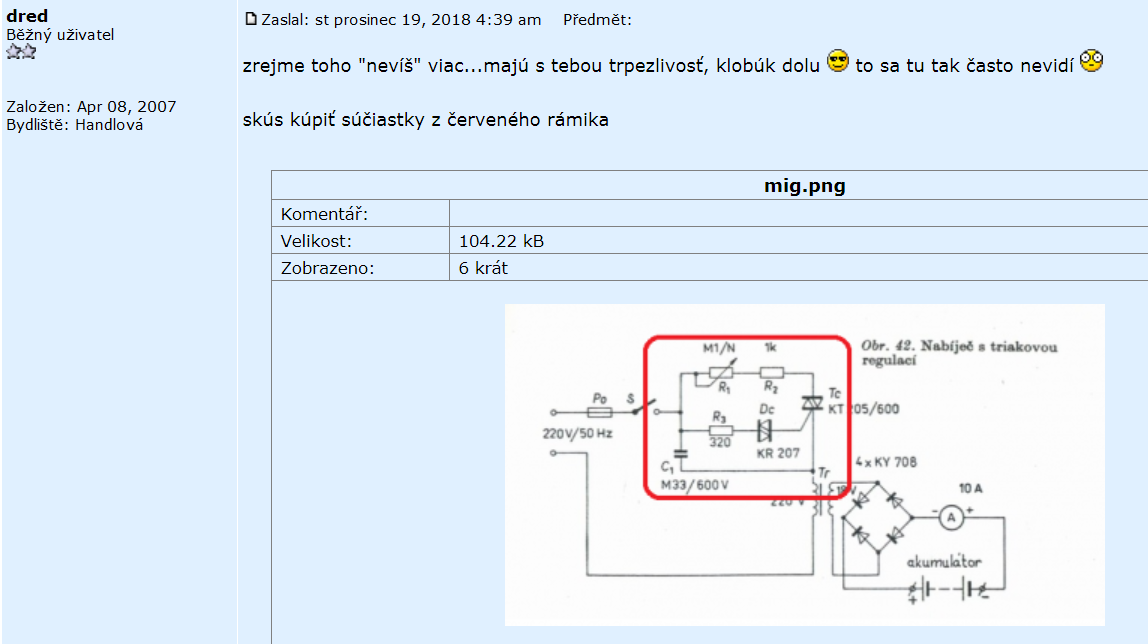

V tomto Tvém obrázku:

dred · #102 Příspěvek od **dred** » 19 pro 2018, 11:22

AAAA fakt, omlúvam sa , nepostrehol som, zaujali ma použité súčiastky, ale ja som to neprekresloval. Bolo to odtiaľto a tento obrázok.
...Aj rozloženie stránky je iné, ako v knihe

Sadra17 · #103 Příspěvek od **Sadra17** » 19 pro 2018, 12:02

"moje" zapojení s BTA41 fungovalo leta jenom nebylo dostatečně odolný mýmu několikanásobnýmu odpojování :oops:

z toho odpadla prostřední nožka na triaku a tim to celý shořelo :oops:

takže bych se nejradši držel stejnýho zapojení i dílů

potenciometr by stačil na 0.25W ? :oops:

dred · #104 Příspěvek od **dred** » 19 pro 2018, 12:34

BTA41 musí/musel stačiť

taký silný istič asi nemáš

(40A)

Sadra17 · #105 Příspěvek od **Sadra17** » 20 pro 2018, 21:38

nějaký soupis jsem našel, musí tam být trimr ?
https://www.svarbazar.cz/phprs/view.php ... 2007042401
