hlavy ANP964 a ANP969

Zpráva

martinklima4032

Prosím někoho znalého o uvedení parametrů magnetofonových hlav Tesla ANP964 (v Tesla A3) a ANP969 (A5). Potřebuji nahradit neoriginální neznámou hlavu v magnetofonu Tesla A3 a původní ANP960/ANP964 jsou nesehnatelné, ANP969 nabízí na avelektronik.cz, tak by mne zajímalo, zdali se liší jen absencí držáku nebo i elektrickými parametry.

ferdislav · #2 Příspěvek od **ferdislav** » 31 led 2022, 23:45

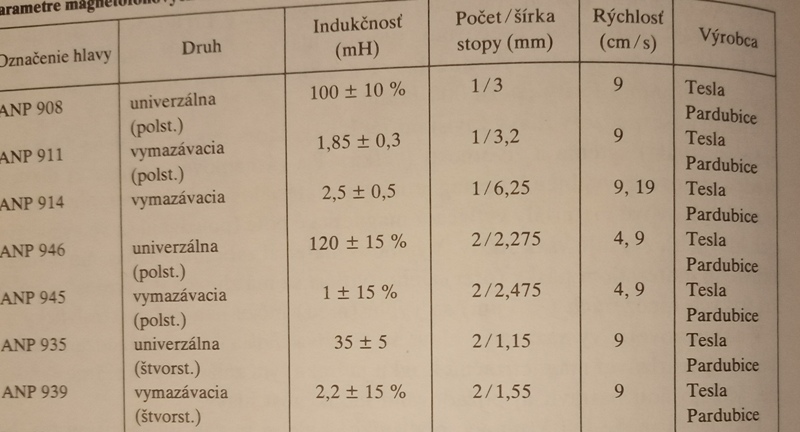

Tady je něco o 960 a pár jiných
https://reeltoreel.cz/files/MagnetofonoveHlavyTesla.pdf

martinklima4032

Stejný dokument mám, jenže v něm se už nepíše o hlavách ANP964 a novějších. Potřeboval bych informace právě o ANP964 (předpokládám stejné parametry jako ANP960, když ji během výroby nahradila v A3) a ANP 969.

BOBOBO · #4 Příspěvek od **BOBOBO** » 01 úno 2022, 08:25

Už ssodpor naznačí . Namontuj a uslyšíš . Nemáš co zničit . Většinou při podobném odporu je to při snímání šumák . Při nahrávání je to jiná . Vzhledem ke kvalitám zmíněných strojů .

#5 Příspěvek od **Hill** » 01 úno 2022, 09:07

Samozřejmě. Můžeš použít i kteroukoli stereofonní ALPS hlavu, která rozměrově vyhoví uchycením, a její systémy spojit sériově (konečně totéž bylo i v Tesla SP210).
Snímání funguje s každou hlavou, tedy i s těmi krátkými z walkmanů, které byly optimalizované jen pro snímání, mechanicky nedosáhly bez úpravy uchycení do kazety, ale nahrávat jimi s moc velkým úspěchem nešlo.
Naprostá většina ostatních hlav ale zvládá obojí.
Nastavit předmagnetizační a záznamový proud s ní půjde taky, rezerva výkonu pro předmagnetizaci je tam slušná, když si konstruktéři mohli dovolit nechat přes polovinu předmagnetizačního proudu utíkat do výstupu záznamové cesty.
A to platí jak pro A3, tak pro A5.

konosuke · #6 Příspěvek od **konosuke** » 01 úno 2022, 17:10

Měla by pasovat
(můžeš objednat kdekoli jinde, tahle prodejna byla první poruce)
hlava
(a nemýlíš se ? A3 měla univ. hlavu ANP960, ANP964 patřila do B60 a B200
ale, možná "inovace" výroby už se nevzpomenu)
ANP964:
110/1 mH
záznamový proud 115 uA
předmagnetizační proud 0.4 mA

martinklima4032

Jde mi právě o záznam. Předpokládal jsem, že jsou-li elektricky totožné (ANP960/964/967 a 969), tak nebude nutné měnit nastavení předmagnetizace a korekcí.

Že se ANP964 dávala do A3 jsem našel v několika internetových diskusích, jinak v servisním návodu společném pro A3 a A3 VKV se píše o ANP967.
Servisní návod mají ke stažení třeba na Oldradio.cz:
http://www.oldradio.cz/schemata/a3vkvsd.pdf

Ta indukčnost 1mH mi přijde podezřele nízká, když u ANP960 se uvádí 81mH při 1Khz a 71mH při 10kHz.

konosuke · #8 Příspěvek od **konosuke** » 01 úno 2022, 18:26

Možná jsem to napsal nepřesně: indukčnost ANP964 je 110mH / na měřící frekveci 1kHz

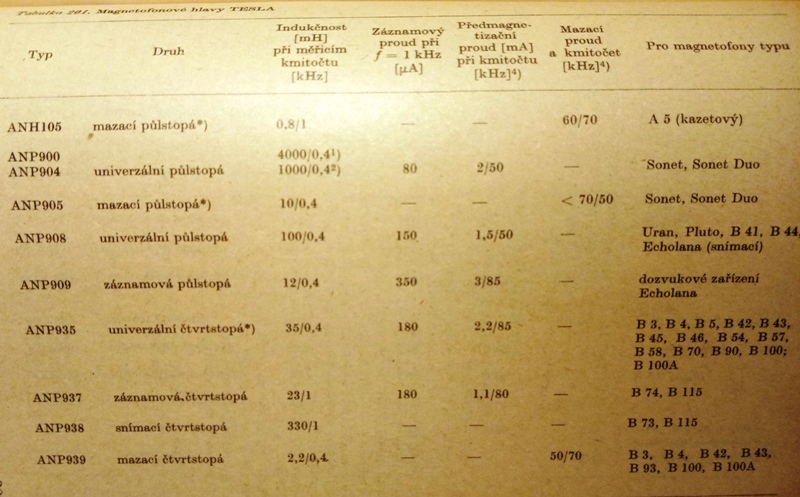

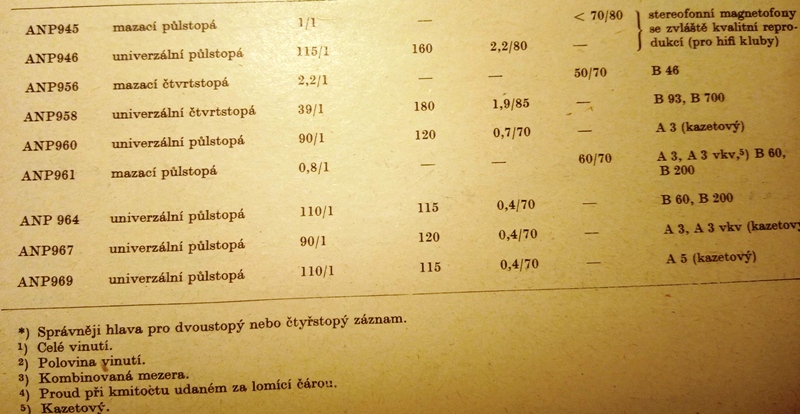

(přehledná tabulka je v Nečáskovi Elektronické a elektroakustické součástky
jejich volba a použití SNTL Praha 1985, II vydání str. 383-384)
až se jednou dostanu ke skanneru...

martinklima4032

Tak ta informace o použití ANP964 v A3 pochází nejspíše odsud, kde jsou ANP964 a ANP967 prohozené:
http://www.litildivil.cz/sbirka/mgf_hlavy.txt

Jsou v tabulce v té zmiňované publikaci uvedeny i ANP967 a ANP969?

ferdislav · #10 Příspěvek od **ferdislav** » 01 úno 2022, 20:57

ano jsou tam

martinklima4032

Děkuji moc, přesně toto jsem potřeboval.
Jak moc se takový rozdíl (mezi ANP967 a ANP969) projeví? Předmagnetizaci bych klidně přenastavil, nicméně do korekcí bych nerad šahal, jednak nemám potřebné vybavení a pak trimry a jádra cívek jsou ještě zakáplé lakem z výroby, tak s nimi nechci hýbat.
Ještě bych měl dotaz k předmagetizačnímu proudu. U hlavy ANP960 se udává 0,7mA, u ANP967/969 jen 0,4mA, zatímco v servisním návodu k A3, kde se uvažuje ANP967 se uvádí proud 1mA. Co z toho platí?

#12 Příspěvek od **Hill** » 01 úno 2022, 22:03

Platí ten proud, při kterém nahrávka kmitočtů kolem 330 Hz a 6,3 kHz se stejnou úrovní na vstupu, ale sníženou nejméně o 20 dB proti plnému vybuzení, dá při snímání na výstupu také stejné úrovně.
Použij pásek, který nejčastěji používáš.
Rozsah předmagnetizace 0,7 - 1,0 mA není nijak velký, pokrývá různé pásky i výrobní tolerance stejného typu hlavy.
V magnetofonu A5 je proto třeba ale vyřadit z funkce záznamovou automatiku a úroveň záznamu nastavit pevně, jinak automatika vlivem záznamových korekcí změní úrovně měřicích kmitočtů.
Záměna hlavy za jiný typ nezmění kmitočtový průběh ani při snímání, ani při záznamu o tolik, aby bylo třeba sahat do korekcí.

konosuke · #13 Příspěvek od **konosuke** » 02 úno 2022, 17:55

Nechci bejt za cifršpiona hnidopicha ale, maličká chybička se vloudila
3. a 4.řádek zdola (1.tab.)
ANP 937........................B74 neexistuje, má být B73, B113, B116 A
ANP 938........................B73, B113, B116 A
můžete si doplnit:
ANH 200 - "tvrdá" záznamová čtyřstopá stereo B115, B116
ANH 210 - "tvrdá" snímací čtyřstopá stereo B115, B116
(elektricky, mechanicky shodné a výměnné s ANP 937, ANP 938)
ANH 220 - "tvrdá" mazací B115, B116 (pasuje do B113, B116 A a B73)
ANH220

ferdislav · #14 Příspěvek od **ferdislav** » 02 úno 2022, 19:40

AHN 220 mi tu zbyli 3 kousky uplně nových, kdyby je někdo využil, tak mi napište zprávu

#15 Příspěvek od **Hill** » 05 úno 2022, 21:11

Pokouším se dát dohromady nějaký ucelenější seznam hlav Tesla se základními parametry, ale některé se mi nedaří dohledat. Indukčnosti i proudy uvádím jako střední, bez tolerance, která se pohybuje mezi ±10% a ±20%.
Můžete někdo doplnit to, co je označené šedými pruhy?
Samozřejmě u snímací hlavy se neuvádí proudy, jako u záznamové mazací prou a u mazací hlavy předmagnetizační proud.
