jova1 · #1 Příspěvek od **jova1** » 14 úno 2022, 20:42

Zdravím.

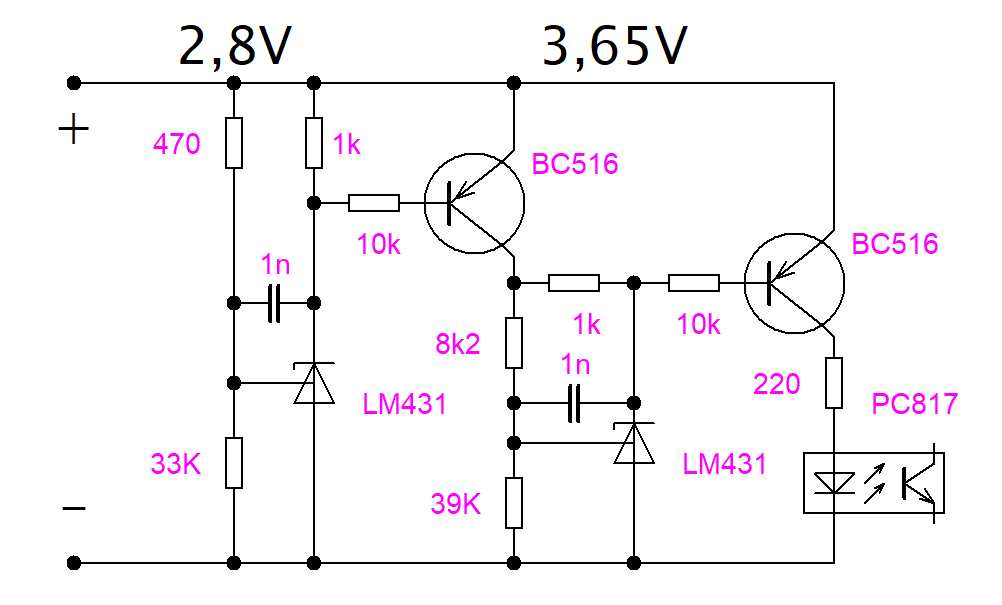

Dávám dohromady ochranný obvod pro LiFepo4 článek, který by signalizovat na výstupu sepnutím optronu, podpětí a přepětí v uvedeném rozsahu. Zatím jsem dal dohromady tohle zapojení, které se zdá funkční. Mohli by jste se na to kouknout a říct mi, zda je to správně co se týká zapojení uvedeného obvodu 431. Jde mi hlavně o vhodnost použitých rezistorů a případných proudů v obvodu. Dík.

termit256 · #2 Příspěvek od **termit256** » 14 úno 2022, 21:20

Ze se na ty orloje s obsolete soucastkami uz konecne nevykaslete.
Dej tam nejakej moderni komparator s interni referenci, bude to fungovat mnohem lip, zrat mnohem min proudu, obsahovat mnohem min soucastek, nastavis si jednoduse napeti i hysterzi a nemusis resit zapojeni ktere bude nejspis fungovat jenom nekdy a nekomu a bude to spis snimac teploty nez cokoliv jineho.

#3 Příspěvek od **EKKAR** » 14 úno 2022, 21:34

F u c k t by mě zajímalo, dřevokaze, proč si myslíš, že TL431 a jeho klony jsou obsolete součástky - když se pořád vyrábějí a prodávají.

#4 Příspěvek od **Bernard** » 14 úno 2022, 21:49

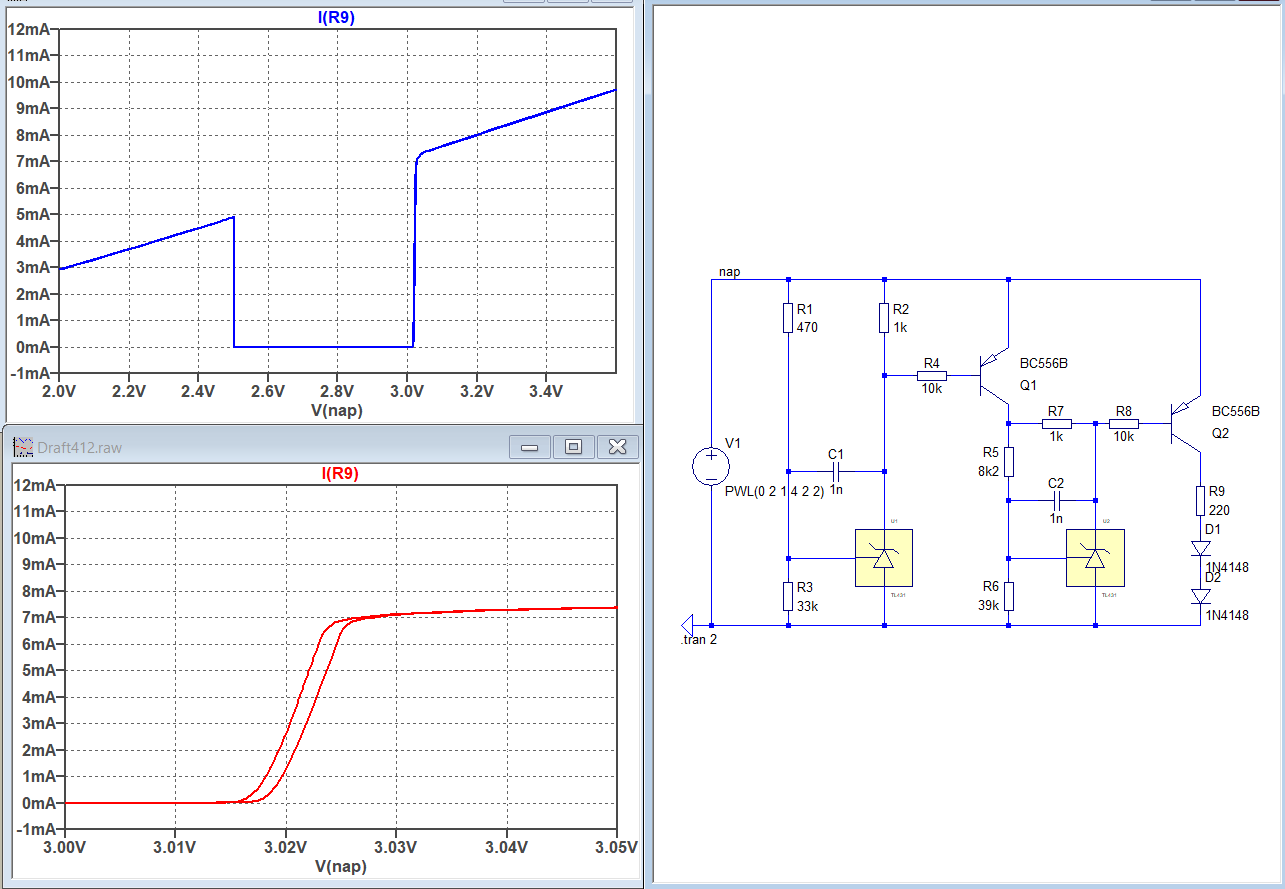

Zkusil jsem to odsimulovat, hranice jsou trochu posunuté, a zajímavý je výskyt malé hystereze. Ten tomu ale neškodí, spíš pomáhá.

jova1 · #5 Příspěvek od **jova1** » 14 úno 2022, 22:14

Dík.
Ladím to na laboratorním zdroji a tam mi to překlápí cca v tom uvedeném napětí na schématu. Mělo by to sloužit na hlídání havarijních stavů jednotlivých článků, takže ve skutečnosti na nějaké setině voltu zase nezáleží. Šlo mi hlavně o to, zda uvedené obvody pracují v mezích svých parametrů.

termit256 · #6 Příspěvek od **termit256** » 14 úno 2022, 22:40

EKKAR píše:F u c k t by mě zajímalo, dřevokaze, proč si myslíš, že TL431 a jeho klony jsou obsolete součástky - když se pořád vyrábějí a prodávají.

Protoze to proste jsou obsolete soucastky. :-)

Na hlidani baterii bych pouzil namatkou treba MAX40001 coz je komparator s integrovanou referenci 15ppm/C v pouzdre SOT23, pracuje od 1,7V a bere cca 1uA.
S temihle fousatymi vykopavkami nesrovnatelne.

#7 Příspěvek od **EKKAR** » 15 úno 2022, 02:20

termit256 píše:
EKKAR píše:F u c k t by mě zajímalo, dřevokaze, proč si myslíš, že TL431 a jeho klony jsou obsolete součástky - když se pořád vyrábějí a prodávají.

Protoze to proste jsou obsolete soucastky.
...

Nj, co taky čekat, že jo ... Jako zastaralý vnímám věci, který nefungujou podle současnýho požadavku - a to ten tazatelův návrh jak vidíš naopak dělá k jeho plný spokojenosti. To je jako bys chtěl za obsolete prohlásit časovač 555 nebo základní hradlovou řadu logiky TTL/CMOS 74xx/40xx ...

termit256 · #8 Příspěvek od **termit256** » 15 úno 2022, 09:50

Nepochybuju ani na vterinu ze by to slo udelat i s elektronkama a taky by to fungovalo :-)

Dal jsem mu jen navrh jak to udelat z modernich soucastek s lepsimi parametry a jistotou ze to bude fachat na prvni zapojeni a za vsech okolnosti. Je uz na kazdem jak se rozhodne.

jova1 · #9 Příspěvek od **jova1** » 19 úno 2022, 17:36

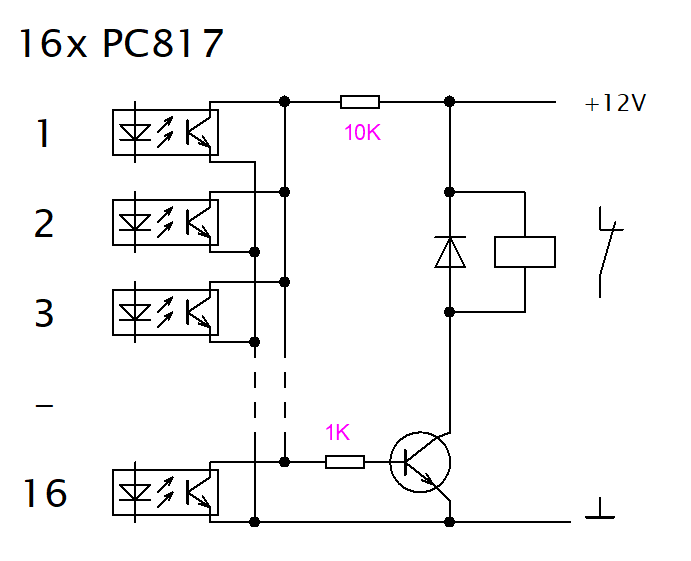

Tak do elektronek se nepustím, ale zůstanu hlavně z finančních důvodů u těch obvodů 431. S čím bych potřeboval ještě poradit, je zapojení výstupních optočlenů. Protože se jedná o obvod pro 16ti článkovou baterii, bude tam muset být zapojených na výstupech 16 obvodů PC817. Bude vyhovovat třeba takovéhle jednoduché paralelní spojení jejich tranzistorů?

#10 Příspěvek od **mi-ro** » 19 úno 2022, 17:47

termit256 píše:Nepochybuju ani na vterinu ze by to slo udelat i s elektronkama a taky by to fungovalo
Dal jsem mu jen navrh jak to udelat z modernich soucastek s lepsimi parametry a jistotou ze to bude fachat na prvni zapojeni a za vsech okolnosti. Je uz na kazdem jak se rozhodne.

Nj, to by asi fakt fungovalo. Jen přemýšlím, jak udělat takovou elektronkovou referenci. Že by doutnavkový stabilizátor? Ale ten je na "trochu" vyšší napětí. A pak to žhavení v bateriovým pouzdru. Tak nic.

barnodaj · #11 Příspěvek od **barnodaj** » 23 úno 2022, 18:33

Termite, docela mě zajímá, kde člověk bez firemního zázemí u nás koupí MAX40001 v kusovém množství???? :?:

termit256 · #12 Příspěvek od **termit256** » 23 úno 2022, 19:33

Treba tady https://cz.mouser.com/ProductDetail/Max ... UbrcEAc%3D
Ale tech komparatoru s vnitrni referenci se dela hromada typu od nejruznejsich vyrobcu. Tento jsem uvedl jen proto, ze s nim neco zrovna delam.
