Dokumetacia k Talisman 309U

Zpráva

#1 Příspěvek od **miroja** » 07 bře 2022, 09:03

Nemate niekto aspon schemu, pripadne nebodaj servisny navod k Talismanu 309U. Zatial so mi na webe nepodarilo nic najst.
Dik dopredu.

jardafiala · #2 Příspěvek od **jardafiala** » 07 bře 2022, 09:56

Jen ze zvědavosti - čím se liší od 308u? Vypadá to, že je to verze Talismanu 308U určená na export, má to zdvojovač napětí a proto taky dvě usmerňovačky UY1N, taky je použito kondenzátoru jiné série. SM 308U má Táňa.

#3 Příspěvek od **miroja** » 07 bře 2022, 11:27

Ano, to su tie odlisnosti,ktore som dohladal aj ja na webe. Zdvojovac pri napajani 110V striedavych - zjavne koli zvyseniu citlivosti a a NF vykonu pri takomto napajani (z toho vyplyvajuce dve UY1N) a ine vlnevo rozsahy, niektore vezie mali dokonca vynechane DV.
Uz ho sice vlastnim, ale este nie je u mna doma, takze neviem viac dokumentovat, nejake fotky su na webe.
SN na 305-308 samozrejme mam (aj vsetkych Kottkov), ale 309-tka tam nie je popisana. Da sa predpokladat, ze okrem zdoja (a pripadne vynechaneho rozsahu DV) by to mohlo byt zhodne, alebo velmi podobne na typy 305-308.

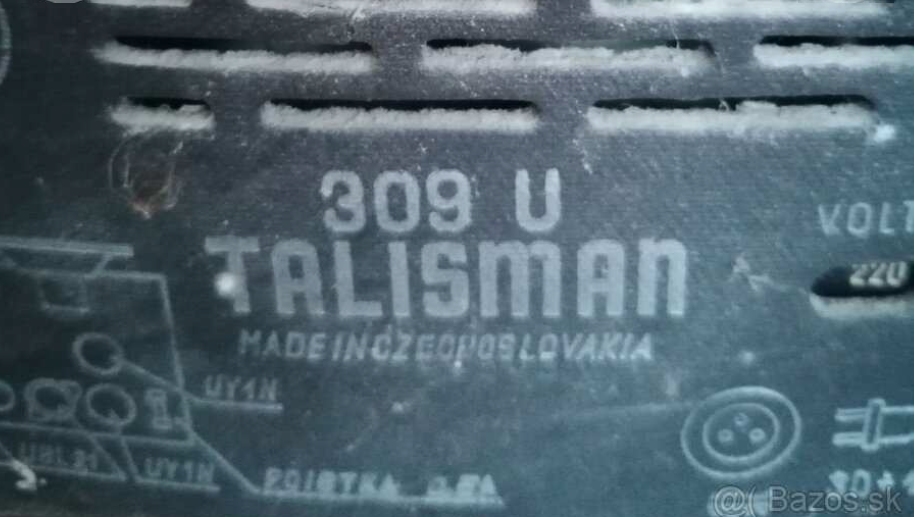

Pripajam ilustracne foto konkretneho kusa.

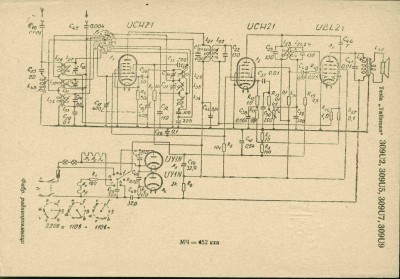

patrikvarga · #4 Příspěvek od **patrikvarga** » 07 bře 2022, 12:11

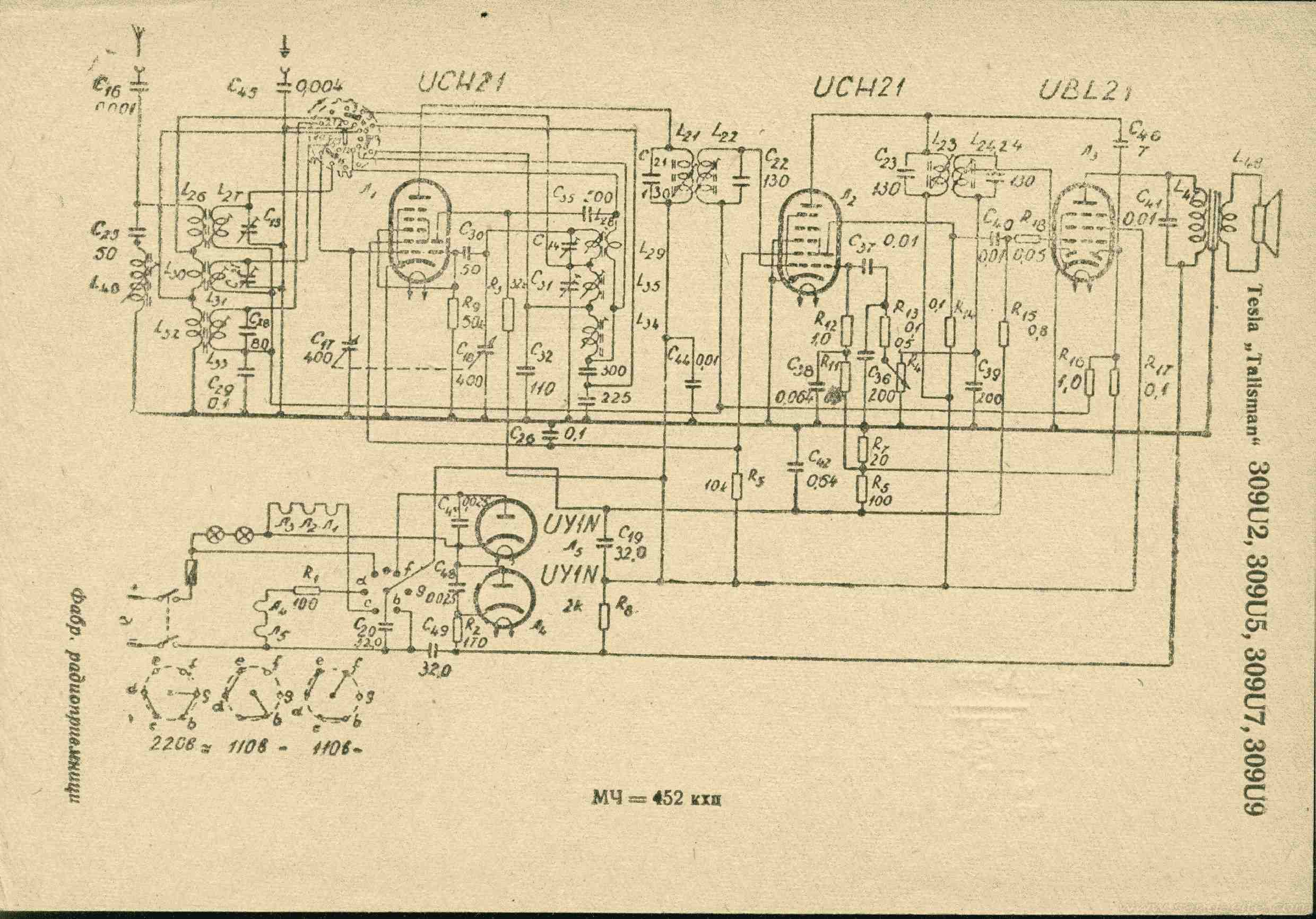

V lepšej kvalite tu

radioelectrum · #5 Příspěvek od **radioelectrum** » 08 bře 2022, 18:16

a něhodou schéma k 414U by někdo neměl ?

https://www.pajka.info/0005-tesla-radio-414u.php

Přijímač se ke mě dostal ve stavu kdy chybí volič napětí, zapojena pouze jedna UY a ostatní elektronky přes odpory v sérii na 220V.

#6 Příspěvek od **miroja** » 09 bře 2022, 11:20

Vdaka...

konosuke · #7 Příspěvek od **konosuke** » 09 bře 2022, 11:28

Tam je nějakej voltage selector ? jak snese Talisman dnešních AC 240V síťovejch ?
asi bude zanedbavatelný rozdíl což...

Hubert_79 · #8 Příspěvek od **Hubert_79** » 09 bře 2022, 11:40

konosuke píše: dnešních AC 240V síťovejch ?

Není to 230 V?

konosuke · #9 Příspěvek od **konosuke** » 09 bře 2022, 11:42

Ne, měřeno včera digiťákem: 239V ale pozdě v noci když jsou menší odběry
(pro verifikaci výsledku zkusím aj PU120)

Hubert_79 · #10 Příspěvek od **Hubert_79** » 09 bře 2022, 11:45

Tak naměřit můžeš, i kdyby to bylo "normovaných" 230 V, tak 239 V je v toleranci.

#11 Příspěvek od **miroja** » 09 bře 2022, 11:48

radioelectrum píše:a něhodou schéma k 414U by někdo neměl
Přijímač se ke mě dostal ve stavu kdy chybí volič napětí, zapojena pouze jedna UY a ostatní elektronky přes odpory v sérii na 220V.

Tu
som nieco nasiel, ale ci tam bude prave ta potrebna cast... tazko povedat. Z toho nahladu to vyzera ako par stran z Kottka, kde sa o 414-tke sice pise, ze ma dve UY1N, ale schema zapojenia tam nie je.

Nedalo by sa aplikovat zapojenie sietovej casti z Talismanu 309U? Mas tam sice o magicke oko viac, takze niekde treba zobrat 6,3 V, ale to by mozno slo tiez vyriesit....zmensit R1 o ubytok 6,3V. ...
Osobne si myslim, ze to asi bude totozne,alebo velmi podobne zpojenie. nakoniec, moc sa neda navymyslat, ak mas rovnake vstupy...

EDIT: Alebo ten odpor nechat tak, aj tak mame sietove napatie vyssie nez 220V..
