Konstrukce SOUE Lanškroun

[kovar]

Zdravím přátelé.Není tady někdo kdo absolvoval tohle učiliště a má přístup k dokumentaci výrobků co tam učni dělali? Už jsem jich pár přines ze SD a je mi to líto zlikvidovat.Je to krásná práce!

[EKKAR]

K jednomu z jejich stabilizovanejch zdrojů jsem dostal schéma mailem od mistra odborný výchovy v důchodu, kterýho se mi povedlo najít - a kde ho mám, bych jen těžko hledal. Myslím, že někde v tý škole budou mít archív všech dokumentací, podle kterejch se ty maturitní práce v těch kterejch letech dělaly, akorát že to všecko byly konstrukce jejich lidí, ověřený mnohonásobnou výrobou v učňovskejch dílnách. Takže nikde jinde je nenajdeš, oni u toho měli i mechanický výkresy na ohejbání plechu na "kastle", vrtací předlohy pro panely a výkonový chladiče a třeba taky navíjecí předpisy traf. Prostě to byl kompletní výrobní předpis včetně lakovací technologie ...

[samec]

Len škoda tých malých fotiek.
To si fotil kalkulačkou?

[Celeron]

K jednomu z jejich stabilizovanejch zdrojů jsem dostal schéma

A je tohle vůbec stabilizovanej zdroj? Proč ty cívky a telefoní žárovka co se používala na stabilizaci? Není to spíš NF generátor? Z fotky čelního panelu se to určit nedá.

[ok1hga]

. . .

[Celeron]

OK1HGA byl o fous rychlejší.

[EKKAR]

K jednomu z jejich stabilizovanejch zdrojů jsem dostal schéma

A je tohle vůbec stabilizovanej zdroj? Proč ty cívky a telefoní žárovka co se používala na stabilizaci? Není to spíš NF generátor? Z fotky čelního panelu se to určit nedá.

Protože jako maturitní práce se dělaly mimo jiný i stabilizovaný zdroje. Bylo to ročník od ročníku jiný. Nikde jsem nenapsal, že na těch obrázcích je zrovna zdroj, ale že k jednomu takovýmu výrobku jsem sehnal dokumentaci - a bylo to zrovna ke zdroji, kterej se ke mně dostal od jejich absolventa.

[Crifodo]

Na učně je to pěkná práce, na to že to je učňák Tesly by to ale mohlo být o fous lepší. To je ale spíš záležitost mistrů než těch kluků.

[samec]

Tá 0,08A poistka na výstupe je dojemná.

[kovar]

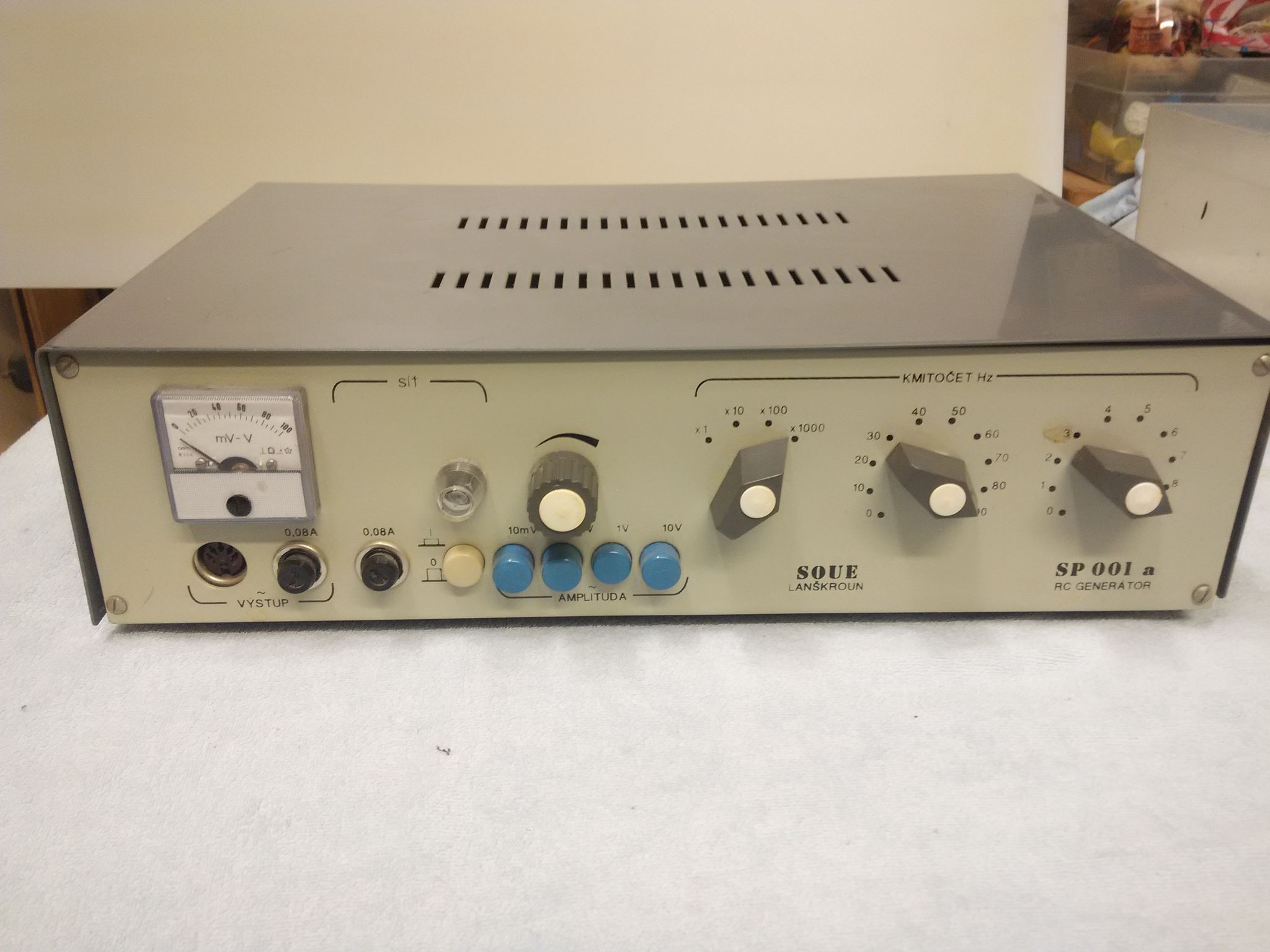

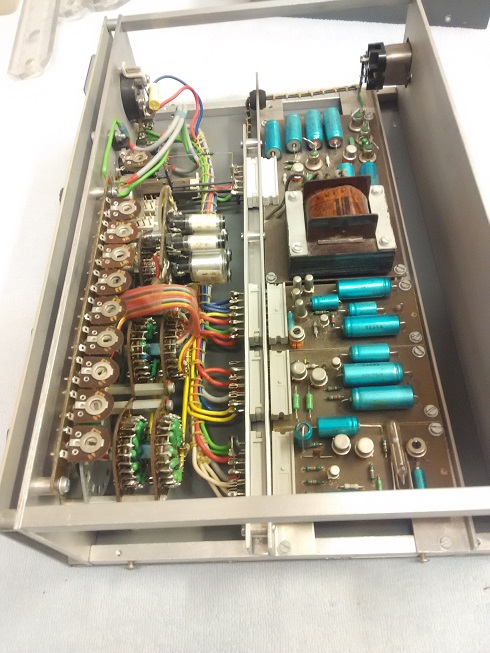

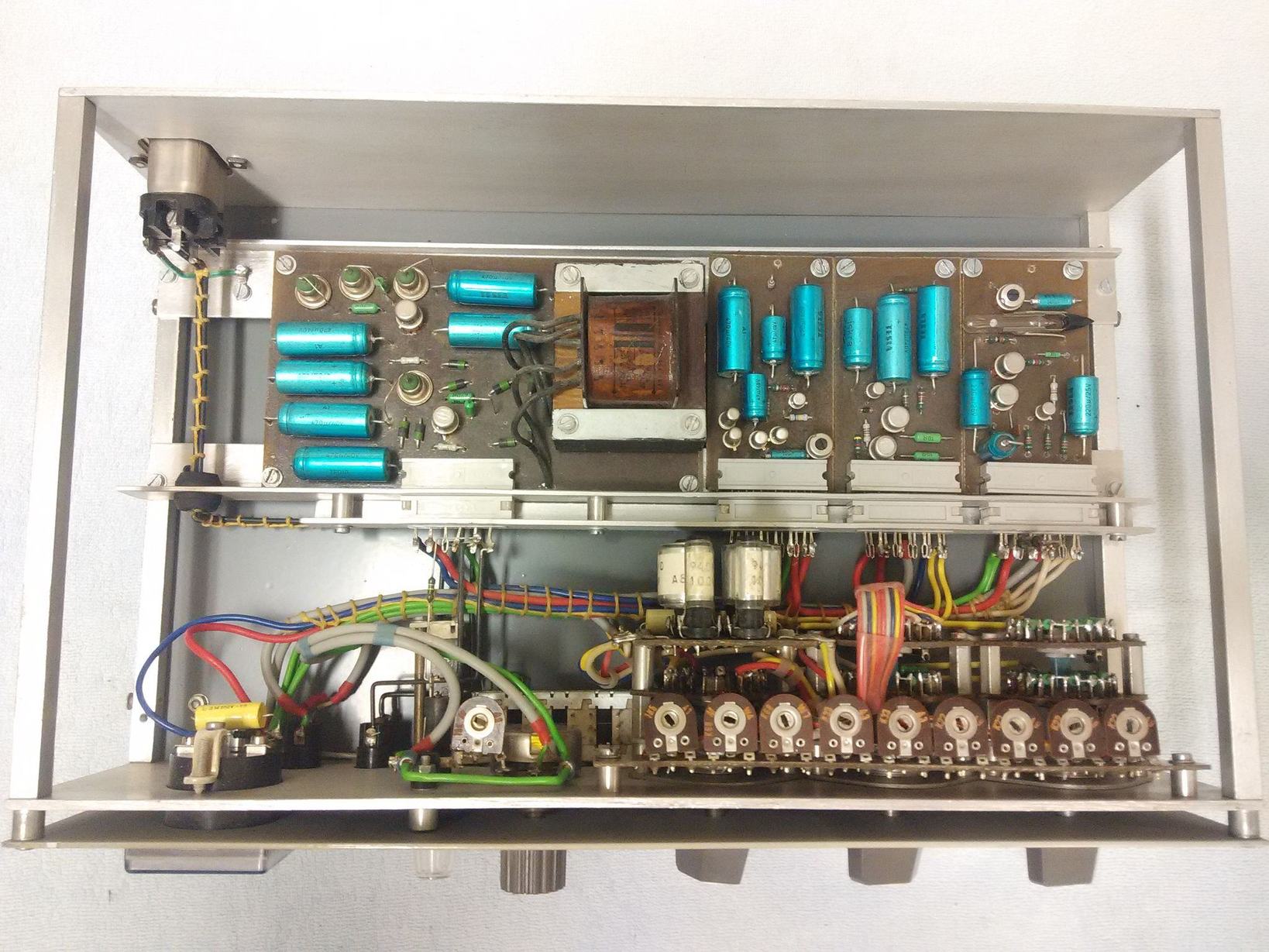

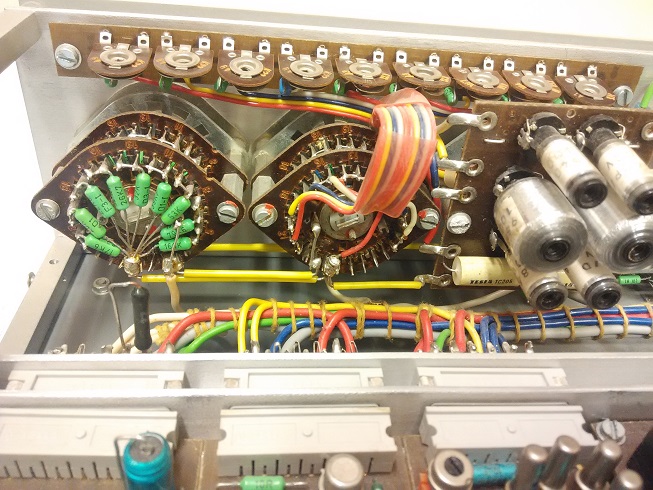

Ty fotky jsem dal lepší a je to RC generátor. Jen zatím nevím jakého roku výroby. Ale co se mi dnes povedlo je to ,že se mi podařilo kontaktovat na tom učilišti pána, který se stará o veškerou dokumentaci k těmto výrobkům co dělali učni.
Byl velice ochotný a snad nebude problém schémátka poslat.

[EKKAR]

Jestli se ti povede vypůjčit papíry, tak se hlásím na oskenování a případně scelení větších formátů.

[xsc]

Tá 0,08A poistka na výstupe je dojemná.

Ta tam není kvůli přetížení výstupu, ale když to nějaký trdlo připojilo, kam nemělo. Zvlášť ve školství dost užitečné...

[samec]

Myslím, že pri tak malom výstupnom prúde sa blbuvzdornosť dala dosiahnúť aj iným spôsobom. Stavím sa, že tvrdých 230 by aj tak vzalo spolu s poistkou všetky polovodiče v ceste. A tiež cena poistky s tak malou hodnotou je trochu inde než cena bežnej 1A poistky. Ale mám pocit, že to bola taká doba, kedy každý elektrický obvod musel mať poistku. Minule som videl frézu TOS FN40, tam ich bolo 21 full size so závitom E27. A to je len blbá fréza s jedný trojfázovým u normálnych ľudí už isteným prívodom.

[VASEK_W]

Pojistky na strojích se používaly proto, aby se nekouřilo více, než jen nezbytně. Už vidím na přívodu 35A pomalé co né a né vypadnout a v rozvaděči hořící trafáček z 380-ti na 24V pro strojní lampu a ovládací obvody
Proto je tam vše několikrát jištěné. Hlavně primáry a sekundáry trafáčků, dále jednotlivé ovládací a řidicí obvody atd.

Vašek

[Crifodo]

Tady ty pojistky budou spíš z hravosti než z potřeby. Malý síťový trafáčky se beztak moc jistit nedají. Důležité je, že si chlapci pohráli a něco se (celkem dobře) naučili, ve prospěch svůj i okolí. To "číslicové" zadávání kmitočtu je míň obvyklé, ale jednak tím vyřešili stupnici, jednak problematickou ne/kvalitu tandemových potenciometrů.
