Prevod 1,65-2,9V na 0-10V

Zpráva

miror · #1 Příspěvek od **miror** » 22 bře 2022, 19:00

Zdravím , možete mi prosím poradiť ako previesť napatie 1,65/2,9V na 0/10V. Niečo som skúsil s lm358 ale nejako to nefunguje . Pri 1.65V mam stále na výstupe okolo 0,6V . Je mi jasné že s lm358 sa na nulu nedostanem ale aspoň približne by to mohlo ísť ,tých 0,6 V sa mi zda moc. Dik

Ruprecht · #2 Příspěvek od **Ruprecht** » 22 bře 2022, 19:21

Jaké máš k dispozici napájení? I záporné?

miror · #3 Příspěvek od **miror** » 22 bře 2022, 19:23

Nie, záporné nemam ,ale ako som písal nemusí to byť úplne od nuly

Ruprecht · #4 Příspěvek od **Ruprecht** » 22 bře 2022, 19:34

Dobře, tak jaké teda máš k dispozici napájení?
5V? 9V? 12V? 24V? Nějak stabilizované? Nebo třeba z baterky, která se vybíjí?

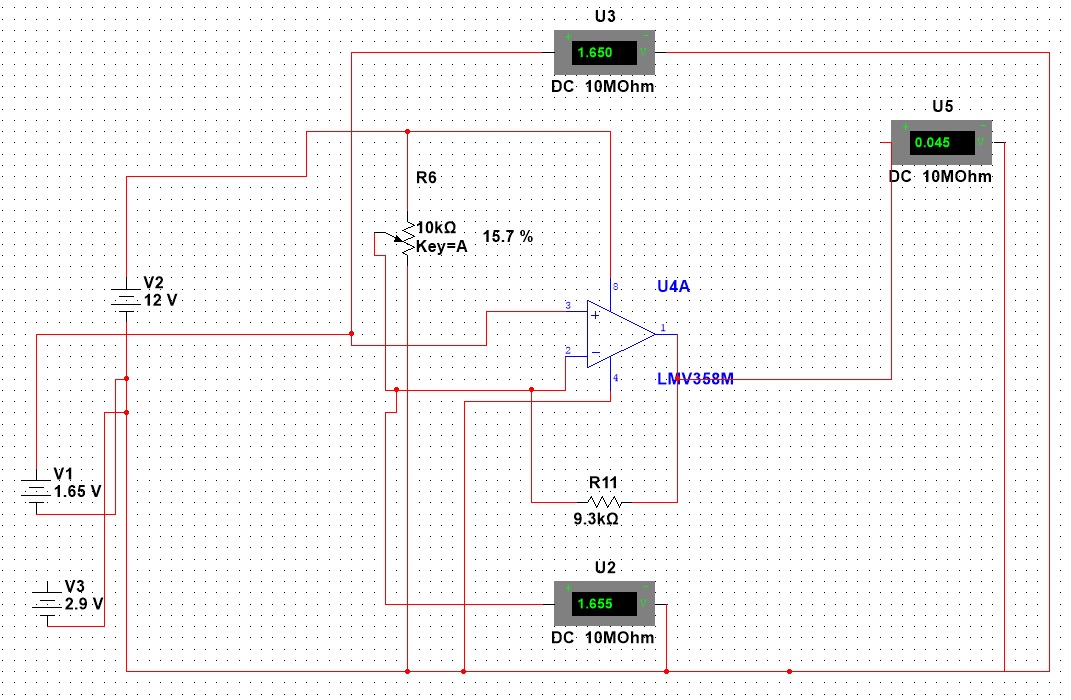

Třeba principiálně takhle

miror · #5 Příspěvek od **miror** » 22 bře 2022, 19:47

Mam 12V aj 24V ale použiť chcem 12V stabilizované . Vieš mi povedať aké cca. napatie bude na výstupe pri 1,65V ?,Predpokladám že nie záporné ako na simulátore.

termit256 · #6 Příspěvek od **termit256** » 22 bře 2022, 19:53

To chces prevest jen tyto dve napeti (digitalne), nebo spojite rozsah napetí?
Z toho dotazu to neni moc jasne.
V kazdem pripade pouzij rail to rail komparator nebo OZ, podle toho co vlastne chces. Ty jedou temer od nuly. LM358 je stara a mizerna vykopavka, tu nech milovnikum obsolete soucastek (se zas budou certit) :-)

JirkaZ · #7 Příspěvek od **JirkaZ** » 22 bře 2022, 20:02

Diferenciální zesilovač se ziskem (10/(2,9-1,65)) = 8, invertující vstup podložený napětím 1,65 V, neinvertující vstup je vstupem převodníku.

Třeba viz Falstad https://tinyurl.com/yc2wzloy a hýbej si potenciometrem hodnoty Uvst (Voltage vpravo v panelu).

Je dobré použít některý RRIO operační zesilovač, vyhoví např. TS922 od ST.

miror · #8 Příspěvek od **miror** » 22 bře 2022, 20:03

potrebujem to previesť ,ako rozsah napätia ako tak lineárne pre LOGO siemens. Ak použijem iný OZ bude to fungovať s hoci akým? Mám nejaké doma vedel by si poradiť které by bolo dobre použiť? LM258,LT1101,LM393,INA128,TL071,TLC271,TL082,MA741,LT1078

JirkaZ · #9 Příspěvek od **JirkaZ** » 22 bře 2022, 20:25

Měl by vyhovět TLC271 nebo LT1078. Stačí se mimochodem podívat do příslušných datasheetů, který typ umožňuje na výstupu nulové napětí.

miror · #10 Příspěvek od **miror** » 22 bře 2022, 20:37

Ono ten Lm358 bude asi fakt na...dve veci . Ja to mam v simulátore takto zapojene a tam to funguje OK ,ale reálné ako som písal pri nule(1,65V) tam je 0,6V

JirkaZ · #11 Příspěvek od **JirkaZ** » 22 bře 2022, 20:40

LMV358 není LM358!!!

LMV je RRIO a umí nulu na výstupu, ovšem má max. Ucc 5,5 V. Čili uvedené zapojení v simulátoru s 12 V napájením je popraviště pro tento IO.

miror · #12 Příspěvek od **miror** » 22 bře 2022, 20:44

jaj tak ,ale nesťažuje sa :lol:

Skusim tie zapojenia čo ste sem dali a dam vedie ako to ide. Zatiaľ dik

dj_Paul · #13 Příspěvek od **dj_Paul** » 22 bře 2022, 21:53

proč tím původním signálem nenakrmíš přímo to LOGO?
řešil jsem proudovou smyčku a nastavení gainu, offsetů je tam docela jednoduché. Nejde v LOGU vyhodnocovat ten signál který máš?

miror · #14 Příspěvek od **miror** » 22 bře 2022, 22:50

Ano viem ,mam takto pripojenú LM35 a funguje to bez problémov . Ale tento snímač ( Hallov snímač prúdu) neviem prečo ,ale hodnoty z neho sú strašne nestabilne a lietajú hore dole. Tak to chcem urobit takto a uvidím či to pomože. Použil som aj analogovy filter v LOGU s max. filtrovaním.. Je to lepšie ,ale stále to nie je ono.

dj_Paul · #15 Příspěvek od **dj_Paul** » 23 bře 2022, 08:14

Nezkoušel jsi ten snímač magneticky odstínit? Nemáš kolem sebe moc magnetického smogu? Některé snímače reagují i na geomagnetické pole země...
