Sháním LCR 4080 měřič indukčnosti, kapacity a odporu

Zpráva

Killdow · #1 Příspěvek od **Killdow** » 06 čer 2022, 18:20

Kdyby někdo měl nevyužitý v perfekt stavu LCR 4080, můžu odkoupit. Viděl jsem taky na TME CHY41, který vypadá stejně. Máte s ním někdo zkušenost? Zda třeba není ošizený na komponentech... Díky

termit256 · #2 Příspěvek od **termit256** » 06 čer 2022, 18:46

Ja jsem koupil za cca $110 mustek DE5000 a vcelku s nim nemam problem.
Udajne ma modernejsi chipset ale tezko rict, nikde jsem nenasel jaky je pouzity v tom co hledas. DE5000 meri na vice frekvencich.

JirkaZ · #3 Příspěvek od **JirkaZ** » 06 čer 2022, 18:59

Když jsem před časem vybíral, na co přejít z MIC-4070D (je dobrý, ale přece jen ho mám x let a začal mít různé "mušky"), tak mi DER EE DE-5000 přišel na základě různých recenzí jako jedna z nejlepších možností (zejména cena vs. schopnosti a kvalita).

Koupil jsem ho a spokojenost. Trochu víc "žere" 9V baterku, ale to se dá pořešit buď externím napájením, nebo náhradou vhodným akumulátorem.

Vyrábějí se i jiné podobné typy (se stejným chipsetem ES51919 a ES51920), ale právě DER EE DE-5000 vycházel v různých hodnoceních jako nejlepší.

#4 Příspěvek od **jezevec** » 06 čer 2022, 20:06

Mám už tři nebo čtyři roky tento RLC metr a naprostá spokojenost. Tenkrát byl o 1 500kč levnější.

Killdow · #5 Příspěvek od **Killdow** » 06 čer 2022, 20:13

Myslel jsem zkušenost s Firemate CHY41.

Hydrawerk · #6 Příspěvek od **Hydrawerk** » 11 čer 2022, 14:18

https://www.tme.eu/cz/details/chy41/mus ... -firemate/

měřicí kmitočet: 1kHz a 120Hz

To není nic moc. Lepší by bylo tak do 100kHz včetně. Voltcraft LCR 4080 / Firemate CHY41 jsem našel v katalogu Conrad z roku 2003!! Je zastaralý.

Hydrawerk · #7 Příspěvek od **Hydrawerk** » 11 čer 2022, 15:35

jezevec píše:Mám už tři nebo čtyři roky tento RLC metr a naprostá spokojenost. Tenkrát byl o 1 500kč levnější.

Applent AT825 má bohužel LiOn akumulátor a barevnej displej, což to zbytečně prodražuje. Preferuju nějaký přístroj na AA články s černobílým negrafickým displejem.

Hydrawerk · #8 Příspěvek od **Hydrawerk** » 11 čer 2022, 15:46

http://www.ebastlirna.cz/modules.php?na ... &start=135
Furt asi doporučuji CEM DT-9935. Funguje mi dodnes. Prodej začal snad roku 2012, kdy jsem si DT-9935 také koupil za 1570 Kč v GME. Dnes se shání hůře a bude stát cca 3000 Kč.
https://eshop.micronix.cz/merici-techni ... -9935.html
CEM DT-9935 bohužel nemá čtyřvodičové měření!!
Tyhlety můstky založené na chipsetu od Cyrusteku vyrábí kdekdo. Některé mají čtyřvodičové měření. Ale připlatíte si!
https://www.tme.eu/cz/details/ax-lcr42a ... c/axiomet/

Tento asi čtyřvodičovej není... https://www.tipa.eu/cz/multimetr-uni-t- ... /d-131163/

Killdow · #9 Příspěvek od **Killdow** » 28 čer 2022, 02:00

A jde ten DE5000 sehnat v ČR? Nebo máte zkušenost s nějakým zahraničním eshopem (i kvůli clu apod.)? Díky

termit256 · #10 Příspěvek od **termit256** » 28 čer 2022, 05:14

Ja to kupoval na ebay od nejakeho prodejce z Japonska protoze byl nejlevnejsi. Clo a DPH jsem normalne doplatil, zadny problem.

Tenhle pristroj 4dratove mereni ma, ale pokud ma byt mereni dokonale, je treba prikoupit tzv. kelvin clip, coz je v podstate krokosvorka ktera ma obe pulky svorky izolovane a da se na kazdou zvlast pripajet drat. Ten je pak treba strcit do meraku nebo pripajet do toho adapteru misto puvodnich svorek, kde jsou oba draty pripajene na celou svorku, coz neni uplne idealni. Ty svorky jsou ale vetsi, takze zas budou mit vyssi kapacitu a indukcnost. Navodu a fotek je plny internet.

JirkaZ · #11 Příspěvek od **JirkaZ** » 28 čer 2022, 10:05

DER EE DE-5000 jsem kupoval na eBay (prodejce eina-japan) z Japonska, šlo to přes výběr výpalného (celnici).

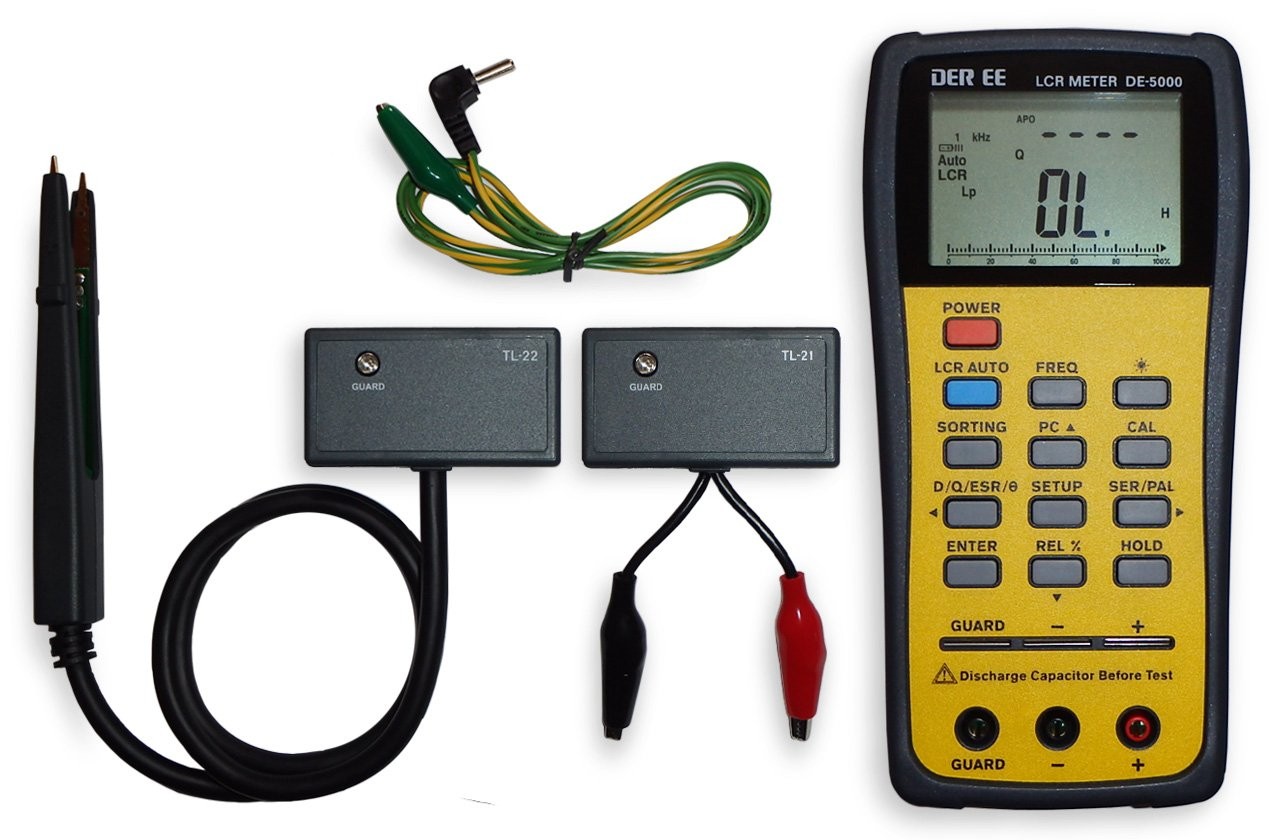

K měřáku mám jednak adaptér TL21 ze 4 na 2 krátké vodiče (s krokodýly), jednak měřící SMD pinzetu TL22 na stejném principu, ale samozřejmě s dlouhým čtyřvodičovým přívodem.

ransom · #12 Příspěvek od **ransom** » 28 čer 2022, 11:47

Pro čtyřvodič musí mít měřák čtyři svorky. Znamená to, že jsou pro čtyřvodič využité jak banánkové zdířky, tak ty ploché kontakty zároveň? Nebo jsou banánkové zdířky dvoupólové?

termit256 · #13 Příspěvek od **termit256** » 28 čer 2022, 12:09

Mam takovy pocit ze ty ploche maji plech z kazde strany zvlast a ty bananky jen mechanicky drzi adapter. Ale nemam ho ted u sebe a uz je to doba co jsem to rozebiral.

JirkaZ · #14 Příspěvek od **JirkaZ** » 28 čer 2022, 12:25

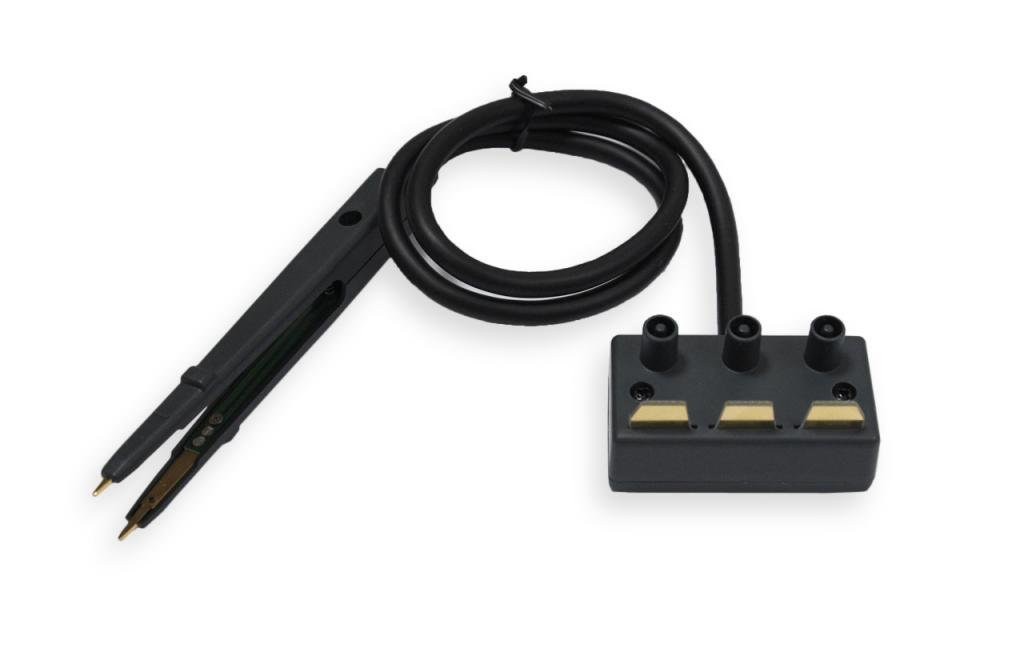

Ploché zdířky jsou ze dvou vzájemně izolovaných částí, které k sobě normálně přiléhají a při zasunutí 4/2 adaptéru se rozpojí. Adaptér má nožové kontakty z oboustranného cuprextitu, takže ten kontakt se připojí každou stranou (pozlacenou fóliovou ploškou) na příslušnou polovinu ploché zdířky.

Kulaté trny na adaptéru se přitom zasouvají do kulatých (banánkových) zdířek na měřáku a slouží pouze jako mechanická fixace adaptéru, neb jsou plastové... Při běžném použití (bez adaptérů 4/2) jsou kulaté zdířky určeny pro dvouvodičové připojení.

Doporučuji ke studiu též např. https://www.eevblog.com/forum/testgear/der-ee-de-5000-unboxing-and-teardown/?all.

Tady je zajímavé srovnání s Agilentem U1733C: https://www.ittsb.eu/DER-EE-DE-5000-LCR-Meter-Review.html

Killdow · #15 Příspěvek od **Killdow** » 28 čer 2022, 13:47

Ještě by mě zajímalo, zda ve vyměřeném clu a DPH se nějak promítne uvedená doprava zdarma, nebo doprava standard cca 500,-. Ale jinak tedy zkusím DE-5000, jsem zvědav na Japončíka.
