Arduino, paralelne spajanie vystupov

Zpráva

samec · #1 Příspěvek od **samec** » 22 črc 2022, 09:15

Potrebujem Arduinom zapínať 5V relé 75Ω. Teda nejakých 65mA. Čip je Atmega328P s max. prúdom výstupov 40mA. Môžem spojiť dva alebo tri výstupy paralelne? Alebo to kvôli nejakým prechodovým stavom nie je dobrý nápad?

#2 Příspěvek od **Zaky** » 22 črc 2022, 10:10

Spojit výstupy paralelně sice můžeš, frekvence spínání relé je malá, takže by to šlo, ale nedělal bych to. Dej tam radši ten jeden tranzistor navíc, i když je přes cívku relé dioda, stejně je to při rozpínání trochu ošklivé a není třeba tomu MCU zbytečně škodit. Pokud by ti moc vadil bázový rezistor, existují takové ty tranzistory BCR něco, co mají bázový rezistor integrovaný v sobě.

#3 Příspěvek od **rnbw** » 22 črc 2022, 10:14

Dokonca aj Cinania davaju na spinanie rele tranzistor.

samec · #4 Příspěvek od **samec** » 22 črc 2022, 15:19

A musím tam cez relé dávať ešte spätnú diódu, keď na porte v procaku už jedna ochranná je? Prúd potečie ten istý. Aký prúd vydrží ta ochranná dióda v procaku? V datašite na strane 58
https://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-7810-Automotive-Microcontrollers-ATmega328P_Datasheet.pdf

#5 Příspěvek od **Zaky** » 22 črc 2022, 16:13

Diodu dát musíš, musí být antiparalelně s cívkou. Neboť co se stane, když se rozpojí obvod obsahující indukčnost? Co to udělá se substrátovou diodou v MCU? Jaká je její proudová zatižitelnost?

samec · #6 Příspěvek od **samec** » 22 črc 2022, 16:27

Veď to sa pýtam, že čo tá dioda v MCU znesie, lebo nikde v datašite to neviem nájsť.

#7 Příspěvek od **Zaky** » 22 črc 2022, 16:28

Není antiparalelně s cívkou a nesnese to, dej tam ten tranzistor a diodu tak, jak to dělají všichni, co potřebují spínat cívku relé.

Victronix · #8 Příspěvek od **Victronix** » 22 črc 2022, 16:42

Však ho nechte. Pak ať dá vědět, jak dlouho mu to jelo.

samec · #9 Příspěvek od **samec** » 22 črc 2022, 16:48

Mám BSS123 s gate treshold voltage min. 0.8V typ. 1.4V max. 2V.
Atmega 328P má output low voltage max. 0.8V a output high voltage min. 4.1V.
S trochou šťastia by to mohlo fungovať, že?

#10 Příspěvek od **Zaky** » 22 črc 2022, 17:18

Bude to fungovat, akorát si dej pozor na statickou elektřinu, tyhle malé fety odejdou jedna dvě. Proto na takovéto záležitosti dávám vždy bipoláry.

#11 Příspěvek od **rnbw** » 22 črc 2022, 17:44

Presne tak, najblbsi tranzistor (MMBT2222A) a najblbsiu diodu (1N4148).

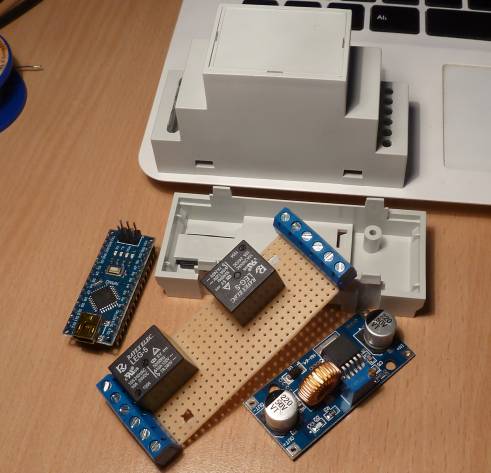

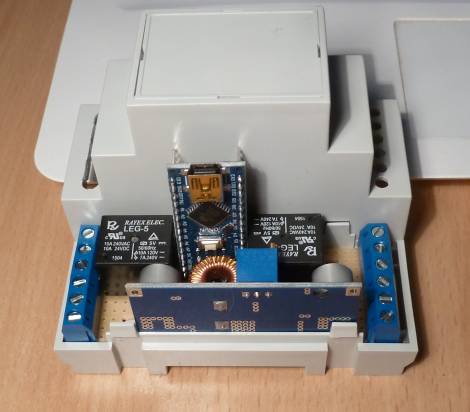

samec · #12 Příspěvek od **samec** » 22 črc 2022, 19:28

Lenže keď z 5V odrátam Uce, tak už mi na 5V relatko veľa neostane.
Alebo na stepdown meniči nastavím vyššie napätie a arduinu nechám jeho vlastný 5V stabilizátor. No dobre, to by šlo.

Potrebujem spracovať štyri signály 24Vac od tlačitok a koncového spínača a spínať dva stykače, z toho druhý s oneskoením a pri vypínaní opačne, najprv druhý, potom prvý. A nechcem z toho robiť orloj, lebo zajtra to idem namontovať.

#13 Příspěvek od **PavelFF** » 22 črc 2022, 21:36

samec píše:Atmega 328P má output low voltage max. 0.8V a output high voltage min. 4.1V.

samec píše:Lenže keď z 5V odrátam Uce, tak už mi na 5V relatko veľa neostane.

Vadí ti Uce spínacího tranzistoru a přitom jsi chtěl spínat relátko přímo z výstupu Arduina. Kolik tak asi bude Uce , že na "5V relátko veľa neostane"?

#14 Příspěvek od **rnbw** » 22 črc 2022, 21:37

Napajanie cievky rele z jedneho napatia spolu s procesorom je tiez zle...

sky59 · #15 Příspěvek od **sky59** » 27 srp 2022, 10:47

Neviem ci je to este aktualne

Bez problemov mozes spojit dohromady aj cely 8 bit port, musis ho vsak ovladat ako port, nie po bite, tak vylucis mozne konflikty medzi bitmi
