kutilmil · #1 Příspěvek od **kutilmil** » 15 srp 2022, 09:26

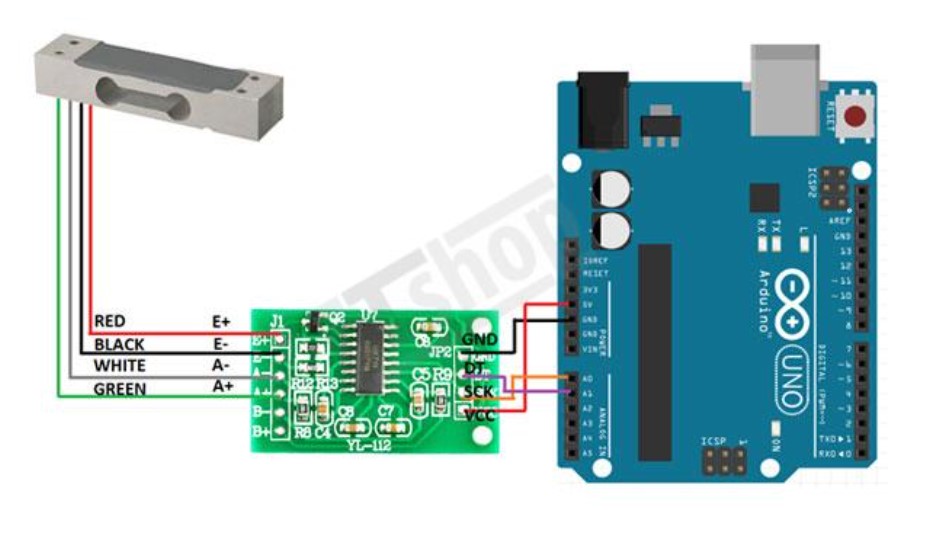

Ako funguje analogovo digitalny prevodnik údajov zo snímača hmotnosti? Nerozumiem tomu prenosu do arduina. Aký signál ide v SCK a aký signál v DT. SCK by som ešte ako tak rozumel ale ako sa mení signál v DT v závislosti na zaťažení senzora?

#2 Příspěvek od **rnbw** » 15 srp 2022, 09:28

Je to digitalna zbernica, asi SPI.

kutilmil · #3 Příspěvek od **kutilmil** » 15 srp 2022, 09:41

signále ake v tom idu? Ako sa meni signal podla hmotnosti? O tomto nemam prehlad.

nokijec · #4 Příspěvek od **nokijec** » 15 srp 2022, 09:43

Málo informací.Co je to za modul?

kutilmil · #5 Příspěvek od **kutilmil** » 15 srp 2022, 10:00

modul HX711

termit256 · #6 Příspěvek od **termit256** » 15 srp 2022, 10:02

S pravdepodobnosti hranicici s jistotou je ten obvod AD prevodnik HX711. Po sck jdou hodiny, dt jsou data z toho ad prevodniku. Na hmotnost si to musis prepocitat po kalibraci. Format dat je popsan v datasheetu toho AD prevodniku. Bez dalsiho zpracovani dat pomoci mcu s tim nic neudelas.

PCmaniac99 · #7 Příspěvek od **PCmaniac99** » 15 srp 2022, 10:33

kutilmil píše: ...ako sa mení signál v DT v závislosti na zaťažení senzora?

Tady pro předsatavu prostě tam jsou jedničky a nuly a když změníš zatížení změní se počet a pořadí jedniček a nul. Proto potřebuješ to arduino který to zpracuje programem kterej někde najdeš na netu.

kutilmil · #8 Příspěvek od **kutilmil** » 15 srp 2022, 10:49

Čiže z toho ide 24 miestne čislo zložene z jedničok a nul, pričom sa jednotky a nuly menia podla zaťaženia snímača?

#9 Příspěvek od **EKKAR** » 15 srp 2022, 10:52

Ten senzor je tenzometr. Je to proměnlivej odpor, kde jsou v můstku zařazený jako odpory kusy materiálu, který jsou vystavený tlaku od nějakýho převodu - ten přenáší váhu předmětu na ty elementy. Můstek se rozváží a A/D převodník na svůj výstup pošle v digitálním tvaru o kolik se rozvážil - převodní graf nebo tabulka je v datašítu. Následující MCU - je jedno co to bude, jestli PC nebo hádrujýno jako mezixicht nebo třeba nějakej průmyslovej řídící počítač jinýho standardu - si z těch dat potom musí udělat skutečnou sílu, protože ta se mění zpřevodováním - tím přenosovým mechanismem. Na některý tenzometry působíš přímo, na jiný kratším nebo delším ramenem páky, která opačným ramenem nese zátěž = tím dokážeš (například) tenzometrem s citlivostí 1kg zvážit i 40tun vážící náklaďák. Všecko je otázka převodních konstant zabudovanejch do příslušnýho softwaru.

termit256 · #10 Příspěvek od **termit256** » 15 srp 2022, 11:00

kutilmil píše:Čiže z toho ide 24 miestne čislo zložene z jedničok a nul, pričom sa jednotky a nuly menia podla zaťaženia snímača?

Presne tak. Pokud si vzpominam, je to opravdu jen cislo a nasledujicimi 3 takty hodin jsi urcoval zesileni operacniho zesilovace pred AD prevodnikem pro nasledujici prevod. Urcite je to popsane v datasheetu. Ta komunikace byla velice trivialni a u tohoto AD prevodniku se krome zesileni nic jineho nastavit nedalo.

kutilmil · #11 Příspěvek od **kutilmil** » 15 srp 2022, 11:11

Dík ekkare ale toto všetko viem. Mňa by zaujímalo ako sa mení výstupný signál v závislosti na zaťažení tenzometra.

misocko · #12 Příspěvek od **misocko** » 15 srp 2022, 11:46

Nevhapem. Je to AD prevodnik, meni analogove napetie (vystup z tenzometra) na digitalnu hodnotu. Cim vecsie analogove napetie na vstupe, tym vecsie cislo na vystupe ( cislo je samozrejme v dvojkovej sustave). Comu na tomto nerozumies?

#13 Příspěvek od **EKKAR** » 15 srp 2022, 12:24

kutilmil píše:Dík ekkare ale toto všetko viem. Mňa by zaujímalo ako sa mení výstupný signál v závislosti na zaťažení tenzometra.

Kotelníku, to je přeci popsaný v tom jeho datašítu. Tam je jednak popsaná převodní chára samotnýho odporovýho elementu, která je navíc obvykle nelineární, takže k ní se musí přiřadit ještě zesilovač a převodník - ten zesilovač se dá "přeladit" zvnějšku, aby se docílilo různý citlivosti, a druhak tam je i ta převodní tabulka resp. linearizační vztah, kterým ta přidělaná elektronika koriguje údaje tak, aby na výstupu bylo to co je požadovaný pro další zpracování. Na to se neptej nás tady, na to se ptej výrobce tenzometru resp. toho aplikačního prvku, ve kterým ten tenzometr je zabudovanej.

termit256 · #14 Příspěvek od **termit256** » 15 srp 2022, 12:55

V tom prevodniku zadna tabulka ani nic podobneho neni. Je tam jen nejaky napajeci zdroj pro tyhle loadcell, multiplexer (ma to 2 vstupy) a PGA kde si nastavujes zesileni ve 3 stupnich. Co je na vstupu je pak i na vystupu. Pripadnou linearizaci, kalibraci, prepocet na hmotnost apod. si delas uz pomoci MCU jak uznas za vhodne.

#15 Příspěvek od **EKKAR** » 15 srp 2022, 13:33

Je úplně f.u.c.k.t., jestli ta linearizace je přímo v bloku, nebo až součástí nějakýho zpracování - NA TEN KTEREJ KONKRÉTNÍ TYP SE MUSÍ KOTELNÍK PODÍVAT SÁM U SEBE A NAJÍT SI TO V DATAŠÍTU A NE SE TADY NÁS NA TO PTÁT. TO JE ZAS JAKO U BLBEJCH ...
