Schéma zdroje

Zpráva

kovka · #1 Příspěvek od **kovka** » 12 zář 2022, 10:40

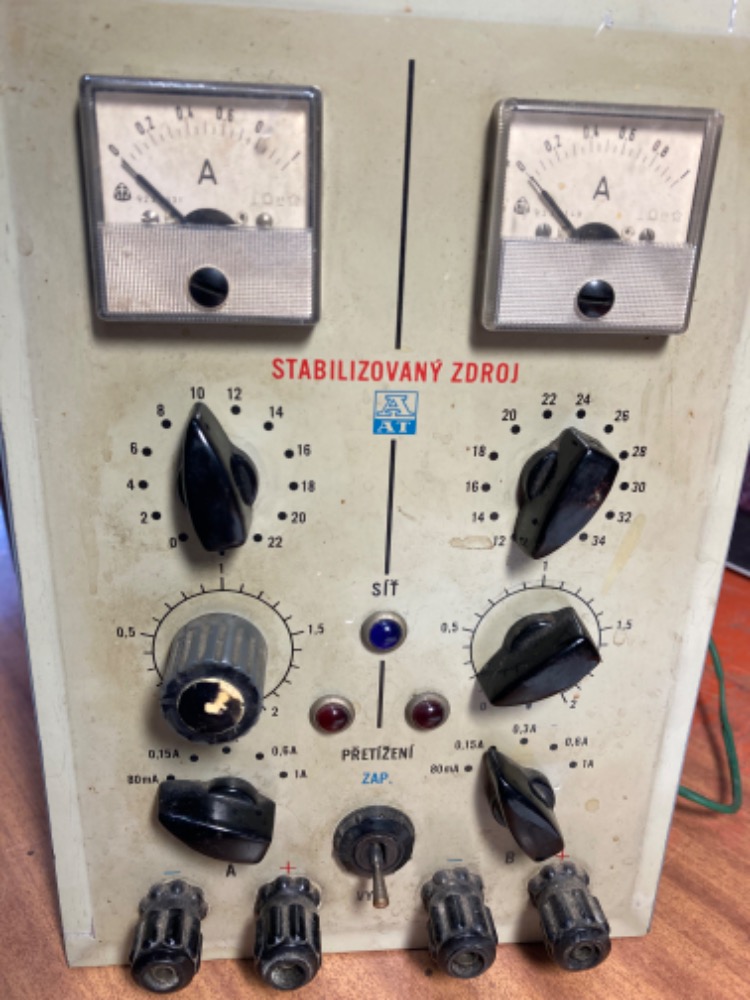

Zdravím, nemá někdo schéma tohoto zdroje, logo výrobce mně taky nic neříká.
Je to skoro celé ještě na germaniových součástkách,mimo použitých KA50x a
zenerkách xNZ70.
Díky

Crifodo · #2 Příspěvek od **Crifodo** » 12 zář 2022, 10:45

Je to dvojitá Aritma, proč tam není jmenovitě netuším.
http://www.ebastlirna.cz/modules.php?na ... 377#495377

kovka · #3 Příspěvek od **kovka** » 12 zář 2022, 13:29

Děkuji Crifodo,
Taky u toho zdroje svítí proudová ochrana bez zátěže na té polovině co je do 22V.

Celeron · #4 Příspěvek od **Celeron** » 12 zář 2022, 14:48

Tady máš masárem překreslený schema do "normální" podoby.
Koukni na elyty (kromě těch velkejch nahoře). A potom koukni, jestli je v každý sekci dole poblíž výstupních svorek přibastlená destička s jedním tranzistorem. Pokud ne, tak máš starší verzi kde odcházel proudovej snímací tranzistor. To překreslený schema je již s úpravou, kde to snímání proudu neodchází.

Crifodo · #5 Příspěvek od **Crifodo** » 12 zář 2022, 16:30

takže by se to mohlo sjednotit do původního vlákna?
začíná tu být zvykem probírat totéž dokola v nových a nových.

termit256 · #6 Příspěvek od **termit256** » 12 zář 2022, 16:54

Mel jsem kdysi nejaky podobny stary kram s prepinaci socialisticke provenience a tam pri prepinani vyskakovalo napeti do maxima. Je mozne ze tenhle konkretni to nedela, ale proveril bych to radeji osciloskopem.

Celeron · #7 Příspěvek od **Celeron** » 12 zář 2022, 17:54

Jak by to mohlo dělat do maxima, když je napětí hrubě přepínaný po dvou voltech přímo na trafu? Ale vím, o čem píšeš, Radiotechnika Teplice dělala takový srαče, co při vypnutí vypálily z 5V na 30V.
Jinak v Aritmě nebyli žádní blbci, jejich produkce byla na bolševický poměry hodně na výši, dokonce vyváželi na západ.

termit256 · #8 Příspěvek od **termit256** » 12 zář 2022, 18:02

Ja jsem fungovani toho orloje vubec nezkoumal, jen jsem chtel majitele skvostu upozornit aby si to radeji zkontroloval, je to otazka par sekund.

#9 Příspěvek od **jjilek** » 13 zář 2022, 15:49

Celeron píše:Tady máš masárem překreslený schema do "normální" podoby.
Koukni na elyty (kromě těch velkejch nahoře).

Zkontroloval bych i ty ellyty 2G. Dlouho jsem hledal závadu u podobného zdroje a právě ty velké byly KO.

Celeron · #10 Příspěvek od **Celeron** » 13 zář 2022, 17:16

Zajímavý, já měl špatný jen ty malý v pomocným napájení.

Martin_Fio · #11 Příspěvek od **Martin_Fio** » 13 zář 2022, 19:28

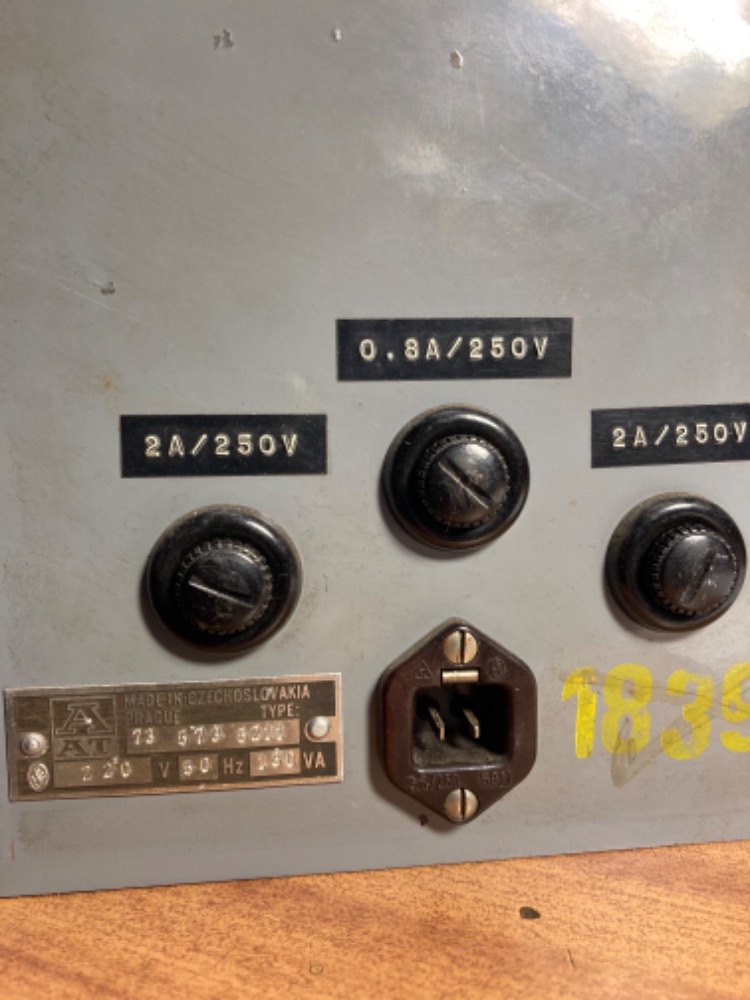

Zdravím, mám modernější provedení a svítící proudová ochrana může být jen přepálená pojistka, tuším na levém boku

Celeron · #12 Příspěvek od **Celeron** » 13 zář 2022, 19:37

Zkusil jsem vyšroubovat pojistky obou půlek a nic se nerozsvítí.
Otázka je, co je modernější a co starý provedení. První série měly bakelitový měřáčky DHR, novější měly celoplastový MP-čka, to co je na fotce nahoře. Jestli bylo i uvnitř kromě tý proudový ochrany něco rozdílnýho jsem si nikdy nevšiml.

Martin_Fio · #13 Příspěvek od **Martin_Fio** » 13 zář 2022, 19:56

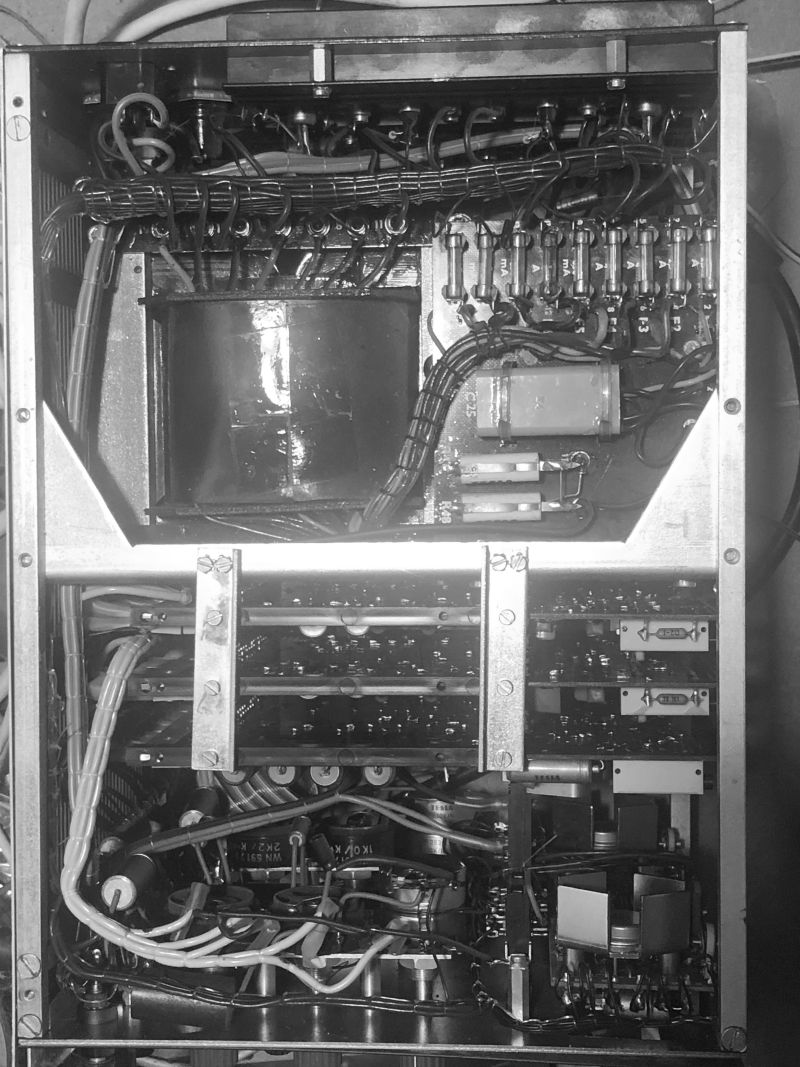

Pohled do levého boku

Celeron · #14 Příspěvek od **Celeron** » 13 zář 2022, 23:28

Hmm, to je něco úplně jinýho než OP280, desky napříč, chladič vzadu. A určitě to zepředu vypadá stejně jako fotky z počátku vlákna?

Martin_Fio · #15 Příspěvek od **Martin_Fio** » 14 zář 2022, 06:55

Tohle je aul310, měl jsem za to, že jsou si podobné, protože jsem před lety opravoval ten s mp40 a připadal mi téměř stejný.
