Spínaný zdroj - poloviční můstek HalfBridge - kondenzátor

[Falcon]

Zdravím,

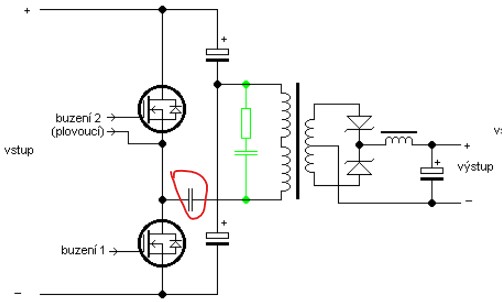

prosím Vás, může někdo vysvětli zda musí být použit kondenzátor v můstku, který je červeně zakroužkován na obrázku.

1 proč tam je ?
2 jak ho zvolit ?
3 souvisí s výkonem ?

Děkuji

[Habesan]

Ten kondenzátor způsobuje, že při jenom cyklu toho zdroje může projít tím transformátorem jen omezené množství náboje.
Když víš na jakém kmitočtu bude ten zdroj pracovat, dá se spočítat jaký výkon jím bude procházet.

[Falcon]

může ho tedy vypustit ?
pokud nechci nic omezovat .

[jjilek]

Jeho vypuštěním přerušíš okruh primárního vinutí transformátoru = musí tam být.

[Falcon]

vypuštěním, jsem měl na mysli přemostění, tj trafo přímo mezi tranzistory.

[HF_Tech]

Pokud to dokážeš uřídit, tj. máš na to nějaký chytrý brouk, tak tam kondenzátor být nemusí.
S kondenzátorem se to provozuje jako samokmitající zapojení, kde se tranzistory budí do báze z pomocného vinutí z trafíčka nebo pomocného toroidu. Pak se to uřídí samo bez potřeby nějaké logiky.

[Falcon]

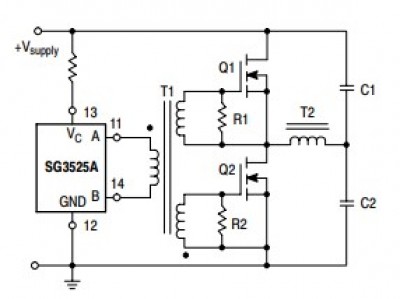

Předpokládám toto zapojení s tímto broukem.

[Falcon]

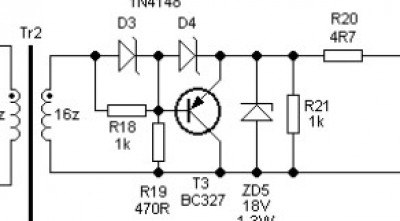

ještě jsem viděl že se dávají "modulační" prvky z trafa ke gate viz obrázek.
ma smysl je tam dávat, zrychlují uzavírání ?, popřípadě zenerka brání vyššímu naindukovanému napětí z trafa.

[ZdenekHQ]

Ten tranzistor pomůže odvést náboj z gate při zavírání fetu.

[samec]

Zapojenie na obrázku mustek.jpg pracuje s polovičným napätím oproti zapojeniu na obrázku schema.jpg.

[Falcon]

jakto ? trafo je zapojeno z kondenzatorového "děliče" v obou případech.

přijde mi to stejné.

[breta1]

Téměř všechny zdroje AT/ATX v PC v symetrickém zapojení takto fungují.
Jen ke každému elytu mají paralelně odpor (cca 220K) a ten uvedený kondenzátor má kapacitu 1uF až 2u2, spínací frekvence je v desítkách kHz.

[Artaban001]

Sériový kondenzátor vykazuje přidanou impedanci. V případě shody kombinace indukčnosti primáru transformátoru a kapacity sériového kondenzátoru spolu s pracovní frekvencí půlmůstku se to může dostat do sériové rezonance, kdy je celková impedance nejnižší. Dále jde tento sériový kondenzátor chápat jako ochranný prvek v případě, kdy dojde k probití jednoho spínacího prvku - pak se celkové napětí zdroje dostane na jeden kondenzátor a ten zhavaruje. Pokud je sériově zapojený kondenzátor dostatečně dimenzovaný, ochrání aspoň transformátor před poškozením a hlavní kondenzátor před výbuchem - veškeré napětí bude na tom sériovém kondenzátoru.

Polomosty, který jsou součástí statických měničů ten sériový kondenzátor nemají - ale to je vesměs několik polomostů v sérii, výstupy budí každý svoje trafo a sekudáry jdou před diody na společný DC výstup. Nutností je hlídání symetrie rozložení napětí na kondenzátorech.

[samec]

jakto ? trafo je zapojeno z kondenzatorového "děliče" v obou případech.

přijde mi to stejné.

Ale v prvom pripade delič z elektrolytov má podstatne vyššiu kapacitu oproti vyznačenému kondenzátoru. Napätie na tomto deliči sa praktiky nehne zo stredu. V druhom prípade, ak úlohu vyznačeného malého kondenzátora preberie dvojica malých kondenzátorov, vznikne delič, ktorého napätie sa bude hýbať v rozmedzí napájacieho. Takže v prvom prípade bude vinutie napájané polovičným napätím, v druhom plným.

[teufel]

Ono to s tím kondenzátorem není tak jednoduché - záleží na tom, o jaký zdroj se jedná. Pokud je řízení PWM, tak jako u uvedeného SG3525, používá se kondenzátor s poměrně velkou kapacitou, který tam je v podstatě jen jako ss oddělení. Pokud se jedná o rezonanční měnič (topologie je na první pohled stejná!), je kondenzátor součástí rezonančního obvodu a jeho kapacita musí být zvolena s ohledem na další prvky obvodu.
