Identifikace součástky

Zpráva

Tom82 · #1 Příspěvek od **Tom82** » 21 zář 2022, 17:23

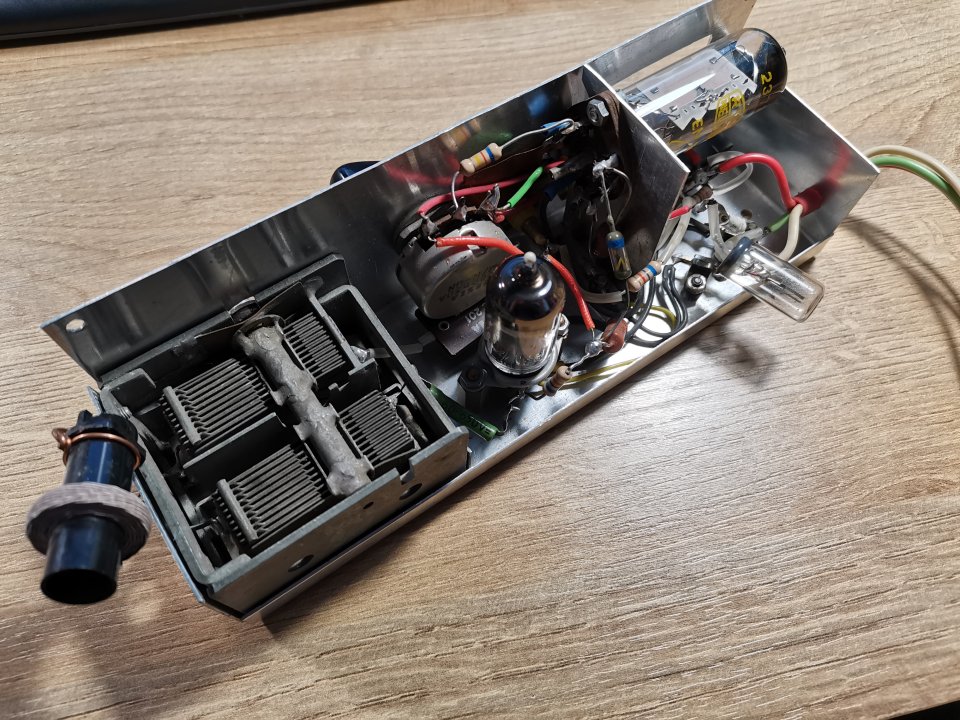

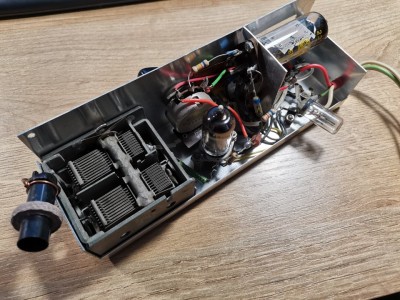

Dostalo se ke mne zařízení po jednom zesnulém radioamatérovi, ale bez dokumentace a informace, o co vůbec jde. Ale vzhledem k osazení 6F32, "magického oka" EM84, ladícího kondenzátaru atd. to vypadá na nějaký audion, na ok1ike jsem našel pár zapojení, které by se tomu trochu podobají, ale jsem na teprve začátku, před pár minutami jsem balíček rozbalil.

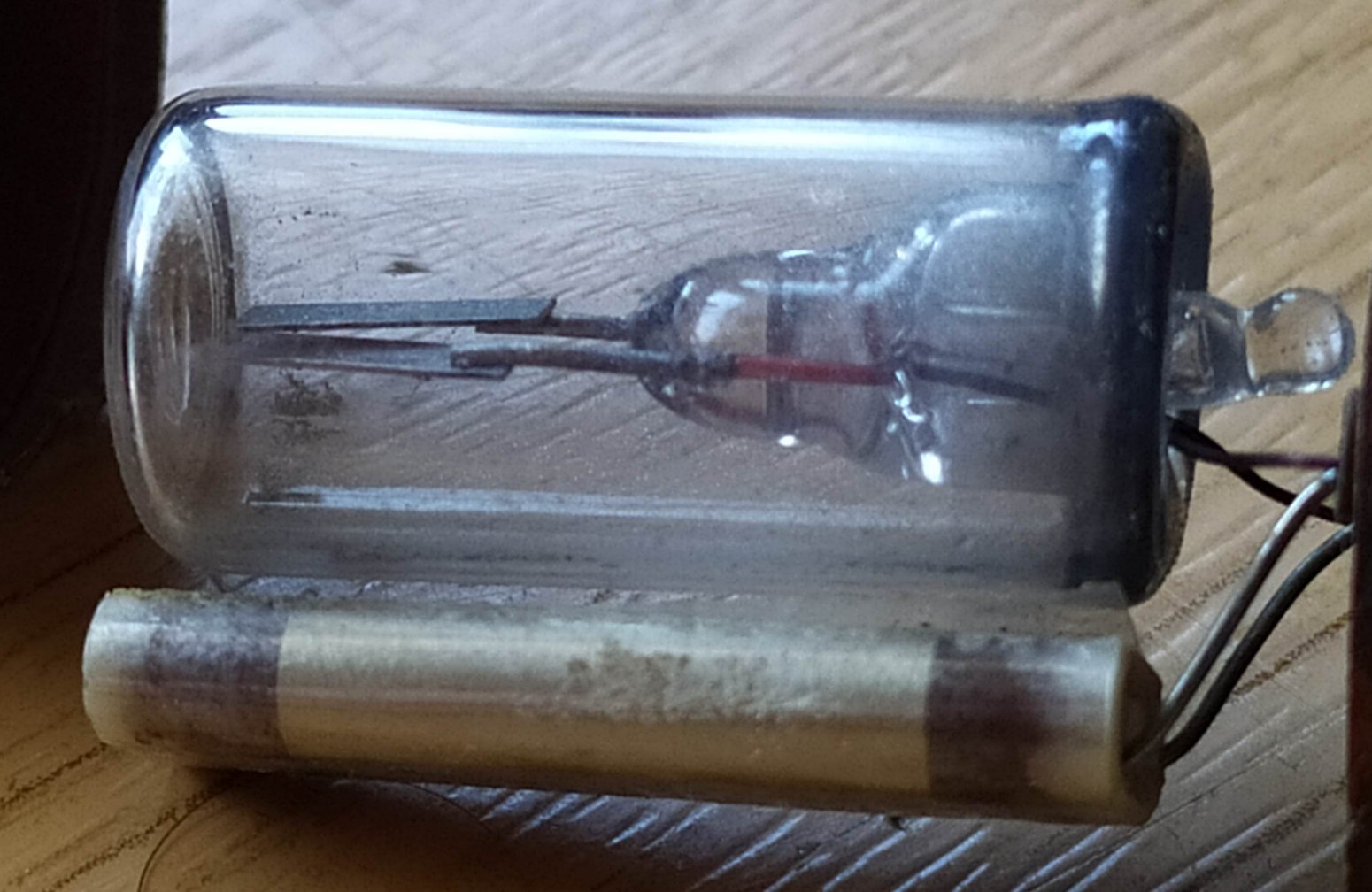

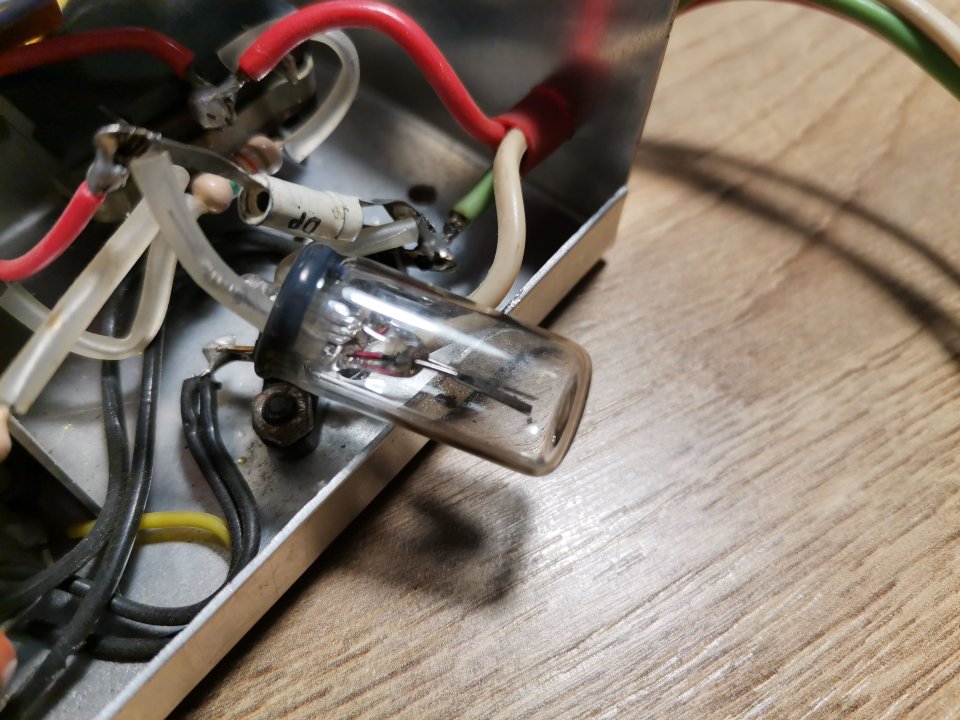

Jen mne zaujala tato součástka. Nemám tušení, o co jde. Věděl by někdo?

kynolog07 · #2 Příspěvek od **kynolog07** » 21 zář 2022, 17:30

Podle mne je to doutnavka zapojená asi jako stabilizátor napětí.

#3 Příspěvek od **ok1hga** » 21 zář 2022, 17:49

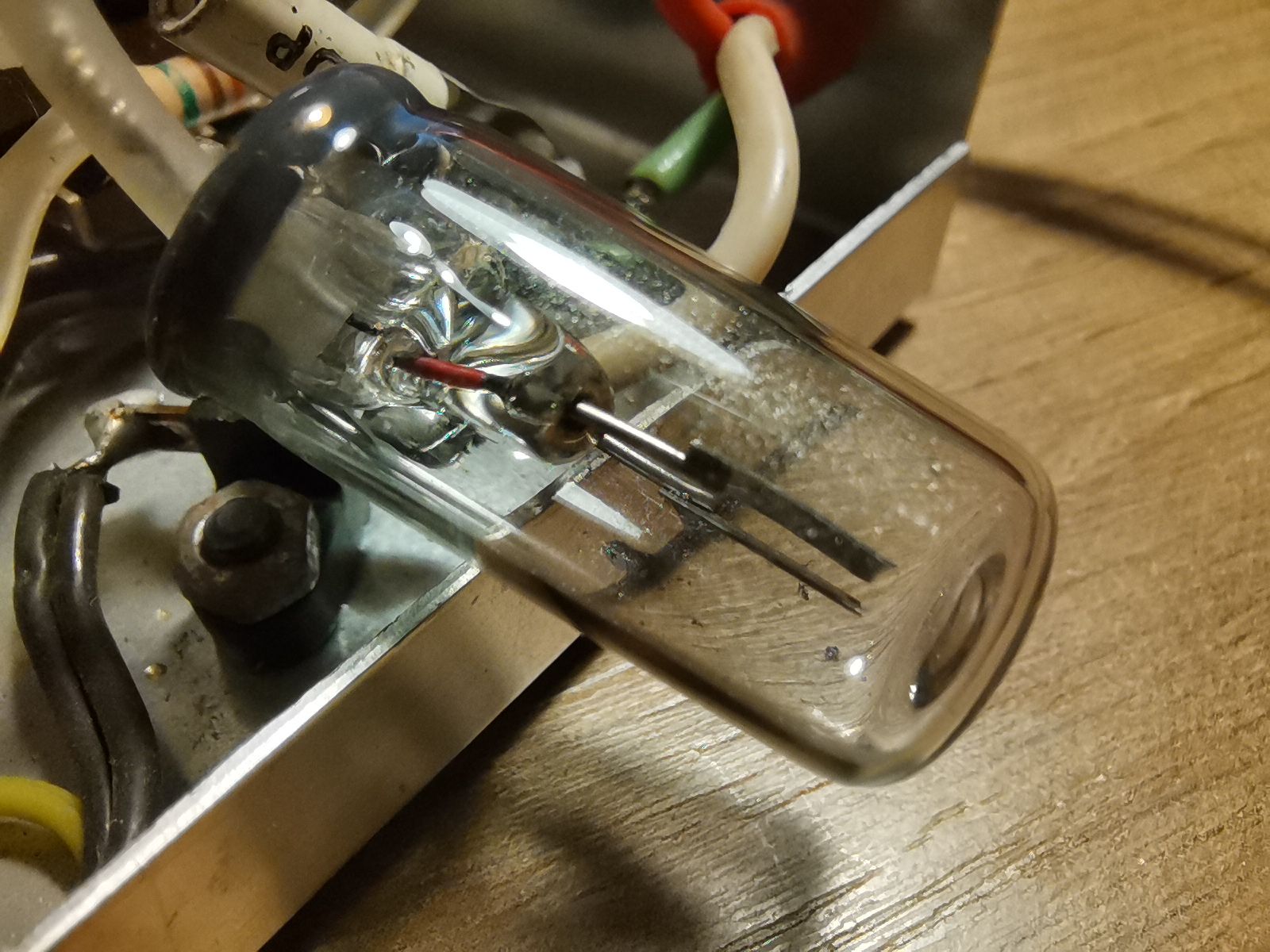

to nebude jen doutnavka, je to z rozebraného startéru zářivky . . .
kolik to má připojených vodičů ?
pokud je zapojený jen jeden, používalo se to jako indikátor vysokofrekvenčního napětí . . .

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 21 zář 2022, 17:55

Taky jsem si říkal, že to není obyčejná doutnavka...

#5 Příspěvek od **ok1hga** » 21 zář 2022, 18:14

ZdenekHQ píše:že to není obyčejná doutnavka...

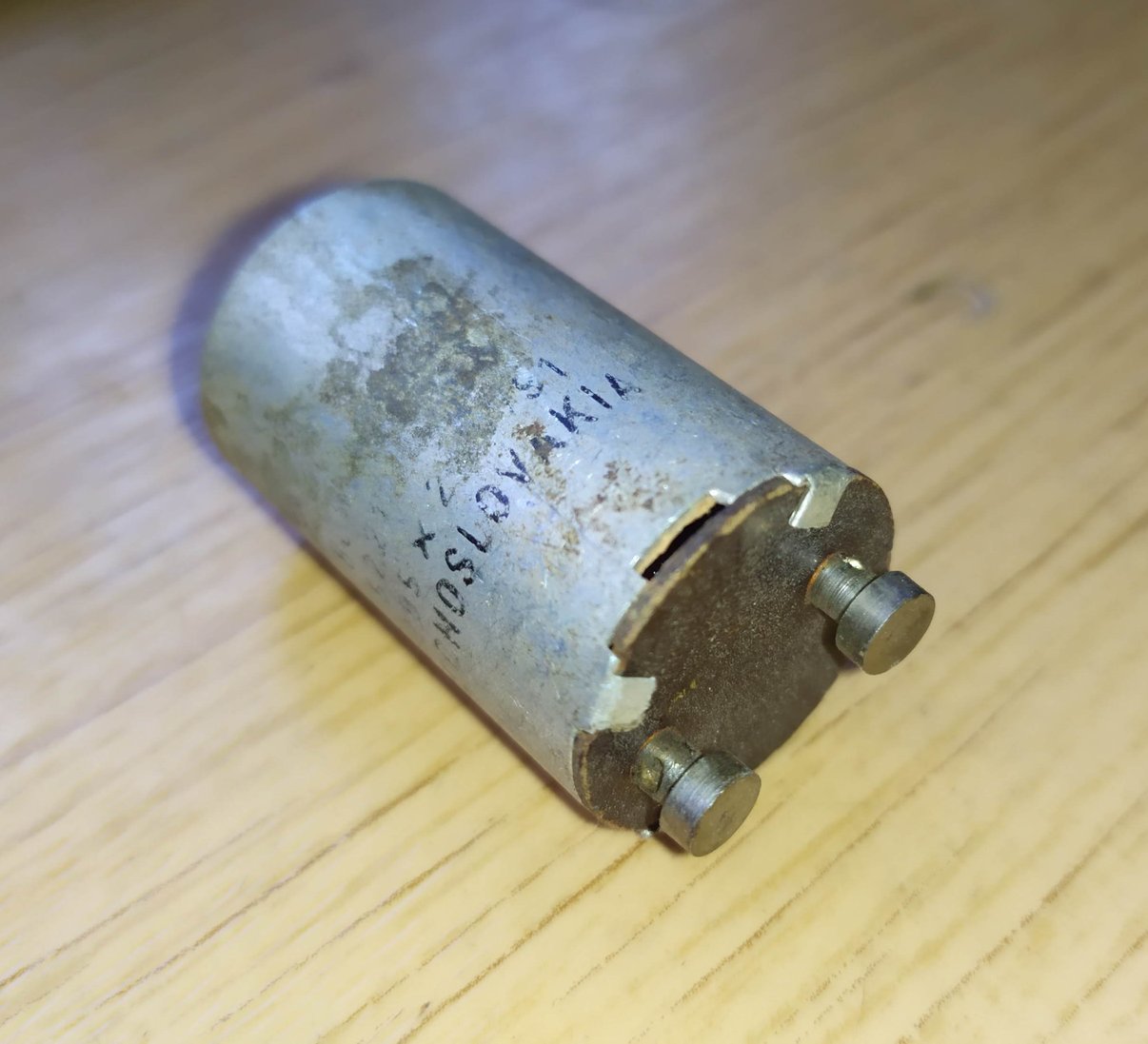

jj není, je to startér staré zářivky . . .

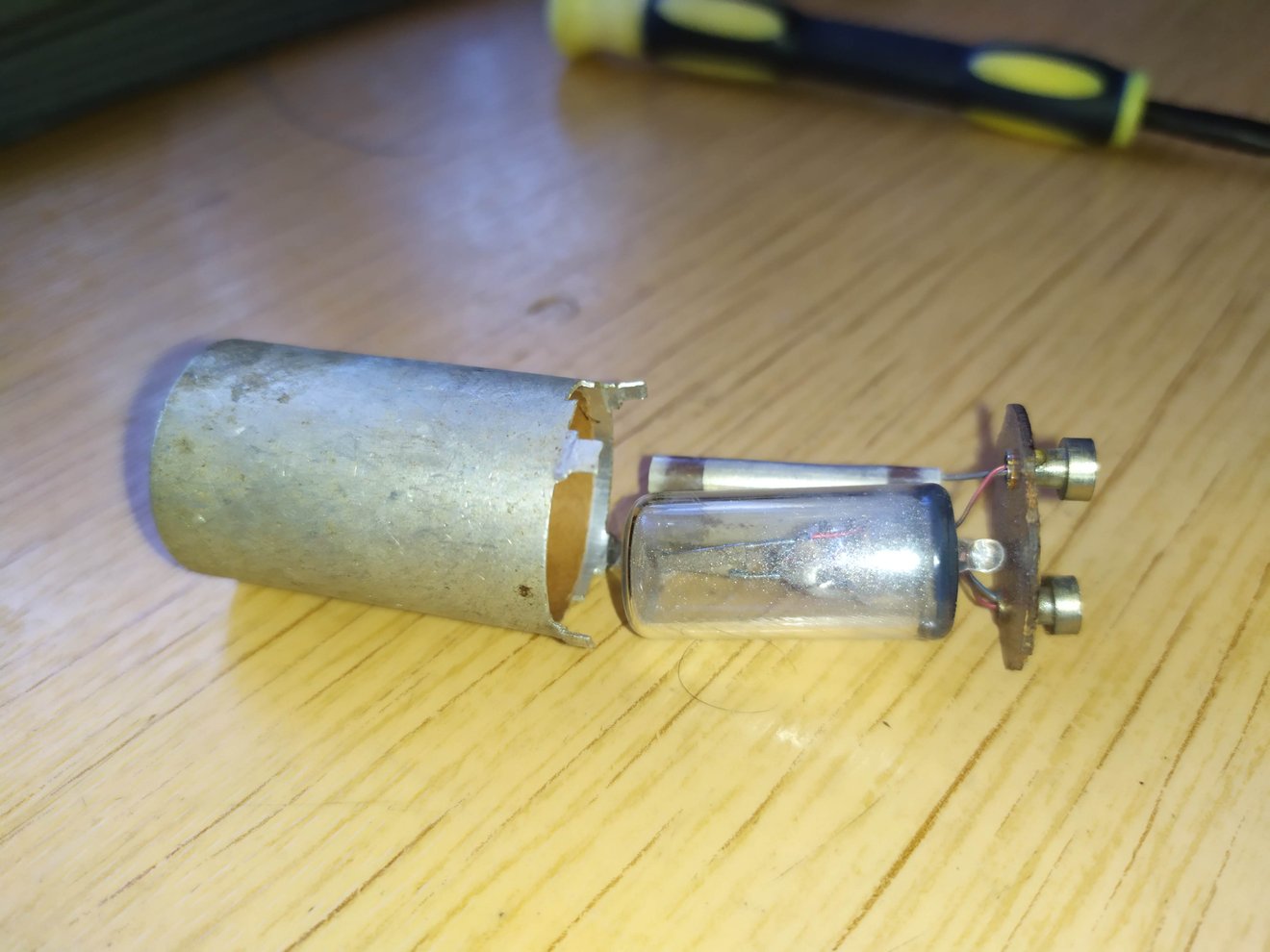

. . . v šuplíku jsem taky jeden startér našel.

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 21 zář 2022, 18:22

Ale on rozepnutý svítil, takže využití měl opravdu i jinde...

#7 Příspěvek od **ok1hga** » 21 zář 2022, 18:25

ZdenekHQ píše:Ale on rozepnutý svítil, takže využití měl i jinde...

jenže jenom chvilku, ohřátím se kontakty spojily a propojily se
po propojení zase zchladly, rozpojily se a znova se objevil výboj . . .
my jsme s tím dělali před padesáti lety různá blikající světýlka na 220V . . .

Artaban001 · #8 Příspěvek od **Artaban001** » 21 zář 2022, 18:39

tento svítil, ale dost slabě, protože zrovna tady ty modely svítily modře. Pokud jsi ho zapojil přes dostatečně vysoký odpor, aby se bimetaly uvnitř nezahřívaly, a tím startér "nestartéroval", tak ten svit nebyl skoro vidět ani v šeru. Lepší byly ty pozdější verze, kde byl bimetal pouze jeden, a to zahnutý do oblouku a byl proti druhé elektrodě, což byla jen tyčinka. Plněný to bylo neonovou směsí, takže to svítilo oranžově a pokud jsi to zapojil jako doutnavku, tak to svítilo líp. Ale na klasickou neonku to nemělo. A jelikož neonky prodávaly i tady v elektru, nemělo příliš smysl znásilňovat startér na světelnou doutnavku - stačilo, že se občas používal jako spoždovací člen třeba u elektrokotle.

konosuke · #9 Příspěvek od **konosuke** » 21 zář 2022, 18:51

ok1hga píše:
ZdenekHQ píše:Ale on rozepnutý svítil, takže využití měl i jinde...

my jsme s tím dělali před padesáti lety různá blikající světýlka na 220V . . .

jo, například jednoduchou imitaci "barevné hudby" nebo blikač
světýlek na vánočním stromku...
(tyristory a šváby přišly trochu pozdějc to jsem už z cipovinek vyrostl)

Tom82 · #10 Příspěvek od **Tom82** » 21 zář 2022, 18:58

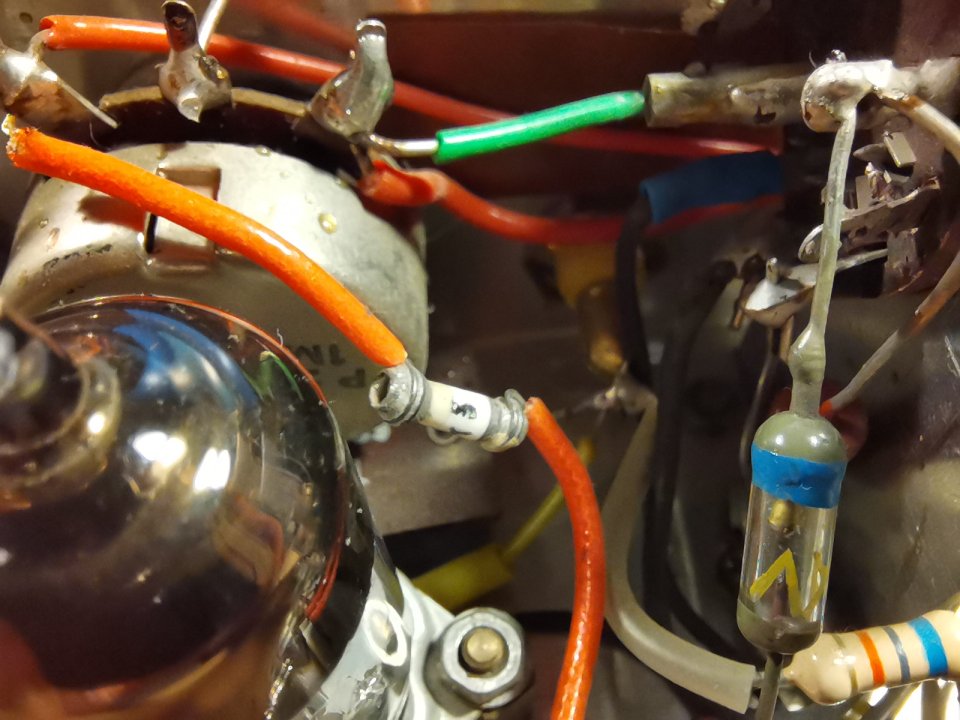

k tomu zapojení:

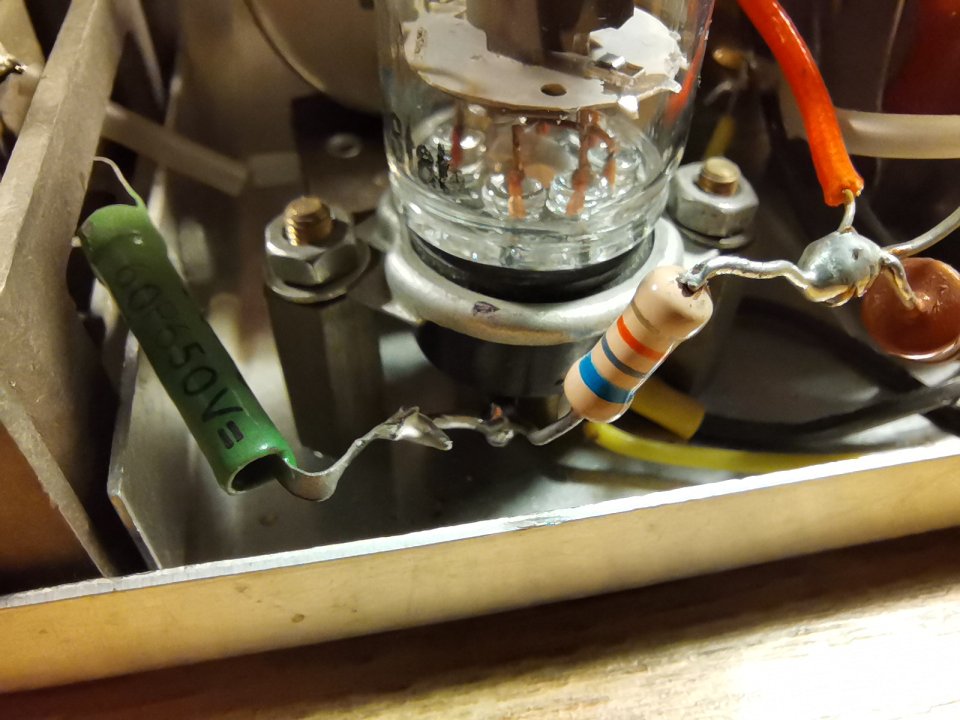

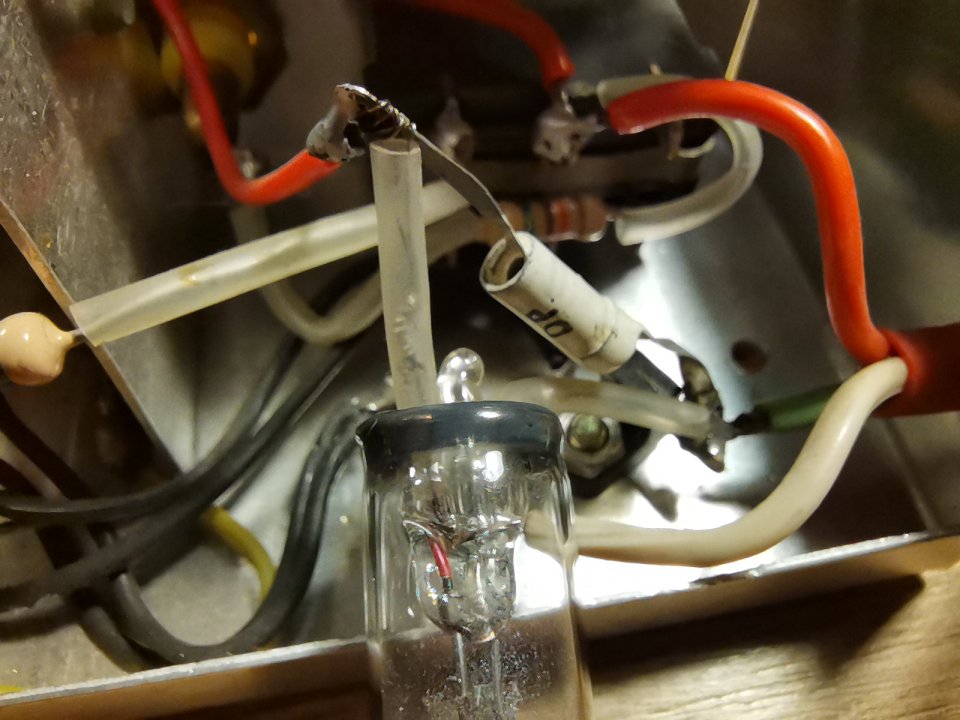

ten asi původně startér je zapojen tedy tak, že mezi jeho vývody je paralelně "něco", nelze naměřit žádný odpor, z vývodu jde na kontakt s potenciometrem, z toho pak na další "cosi" (sledujte červený vodič), opět nelze naměřit odpor, a to vše pak přes odpor 6,7K na G3 elektronky 6F32

fredis · #11 Příspěvek od **fredis** » 21 zář 2022, 19:15

To "něco" je keramický C.

konosuke · #12 Příspěvek od **konosuke** » 21 zář 2022, 19:23

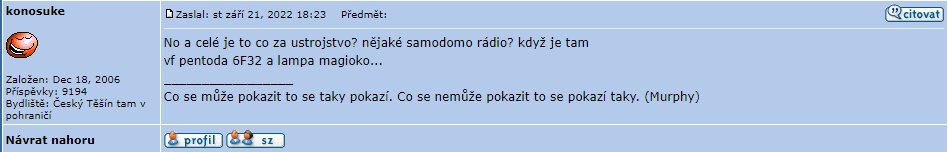

No a celé je to co za ustrojstvo? nějaké samodomo rádio? když je tam
vf pentoda 6F32 a lampa magioko...

Tom82 · #13 Příspěvek od **Tom82** » 21 zář 2022, 19:31

fredis píše:To "něco" je keramický C.

pravda, obě to ono vykazuje kapacitu 4n7 při měření multimetrem v zapojení

#14 Příspěvek od **ok1hga** » 21 zář 2022, 19:31

kono . . . ty se nezdáš !

hádám, že je to nějaký oscilátor, možná i celé GDO . . .
když to má i indikátor síly "magioko" . . .

p32 · #15 Příspěvek od **p32** » 21 zář 2022, 19:34

Dnes jsou novodobá kurvítka. Tohle bych tipoval na kvalitní starodobé kurvítko. :lol:
