hádanka pro znalé

Zpráva

#1 Příspěvek od **ok1hga** » 23 zář 2022, 20:04

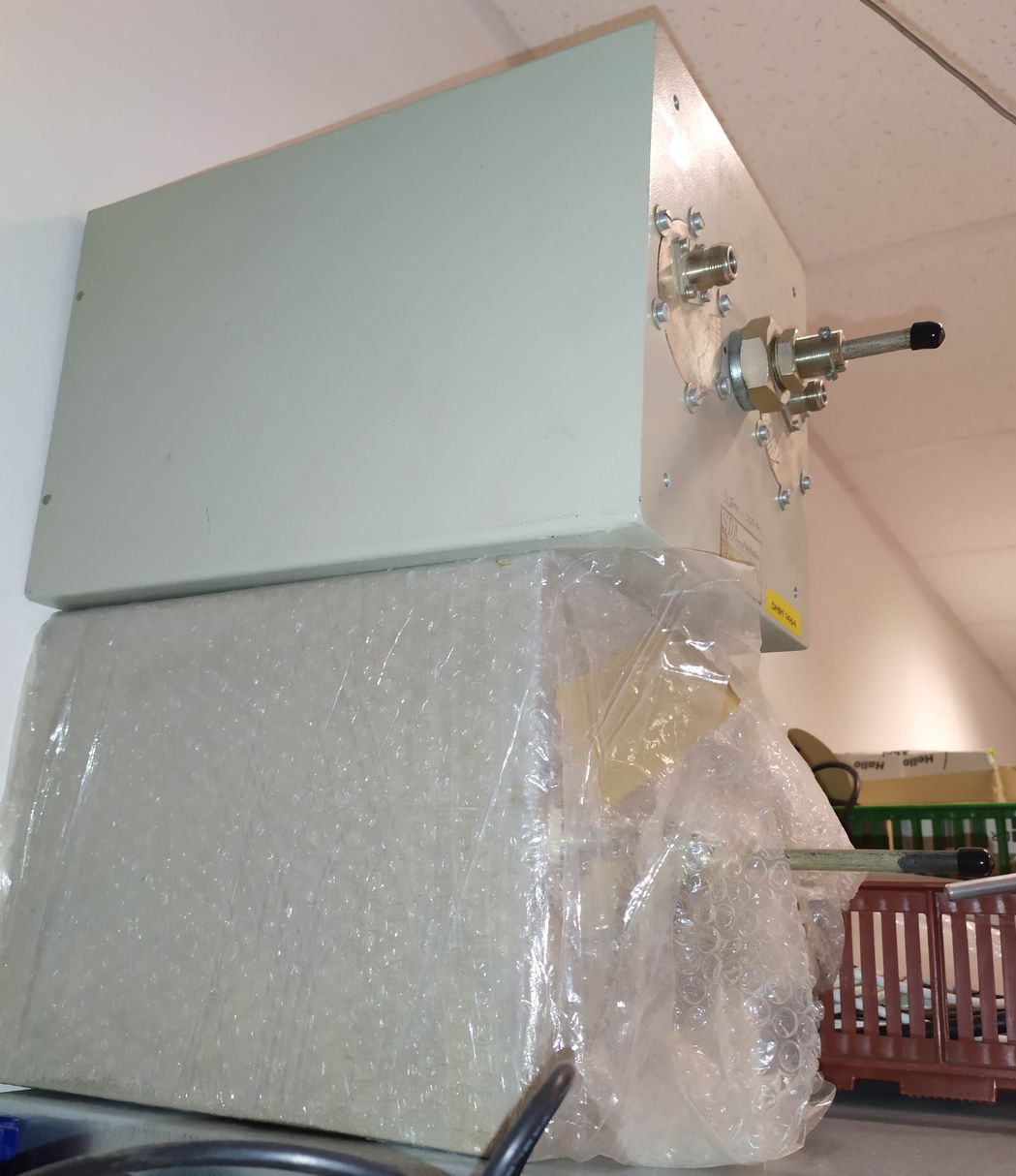

kdo pozná o co se jedná ?

Crifodo · #2 Příspěvek od **Crifodo** » 23 zář 2022, 20:08

nějakej mikrovlnnej tentononc... vazební člen?

Artaban001 · #3 Příspěvek od **Artaban001** » 23 zář 2022, 20:14

Jestli je směr ze kterýho je to focený otevřenej, tak bych typoval nějakou "vstupně/výstupní anténu" - třeba radar, nebo nějaký obousměrný pojítko. To tyčový mezi tím, pokud je to jen pahejl, tak se to bude chovat jako laděný prvek - pokud je v něm dioda, tak se to celý může chovat jako směšovač -

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 23 zář 2022, 20:18

Ty (ne)směrový vazby jsou podezřelý, to asi bude mít nějakej výkon...

sis2 · #5 Příspěvek od **sis2** » 23 zář 2022, 21:03

Chybí u toho nějaké měřítko. Jestli jsou u toho N-konektory, tak to moc mikrovlnné nebude. Nějaký diplexer?

#6 Příspěvek od **EKKAR** » 23 zář 2022, 21:27

Taky se přikláním k nějakýmu laditelnýmu směšovači - sic Artaban.

p32 · #7 Příspěvek od **p32** » 23 zář 2022, 23:14

Nějaký snímač či co.

ZVUK2000 · #8 Příspěvek od **ZVUK2000** » 24 zář 2022, 05:26

Trychtýřová anténa?

Martin_Fio · #9 Příspěvek od **Martin_Fio** » 24 zář 2022, 08:08

Dutinovy rezonator?

#10 Příspěvek od **Sendyx** » 24 zář 2022, 09:11

Něco podobného jsem viděl v NMT zařízeních... ten pahýl byl vybavený krokovým motorem.

ZVUK2000 · #11 Příspěvek od **ZVUK2000** » 24 zář 2022, 14:22

ok1hga píše:kdo pozná o co se jedná ?

A kdy nám tedy prozradíš co to je?

#12 Příspěvek od **mi-ro** » 24 zář 2022, 16:12

On to neví, on se ptá

#13 Příspěvek od **ok1hga** » 24 zář 2022, 19:16

Martin_Fio píše:Dutinovy rezonator?

tak pánové, tohle je jediná správná odpověď na hádanku.
je to dutinový rezonátor 265 - 365 MHz výroba f. SDA Pardubice.
používá se to jako velmi selektivní filtr mezi venkovní anténou a zařízení . . .

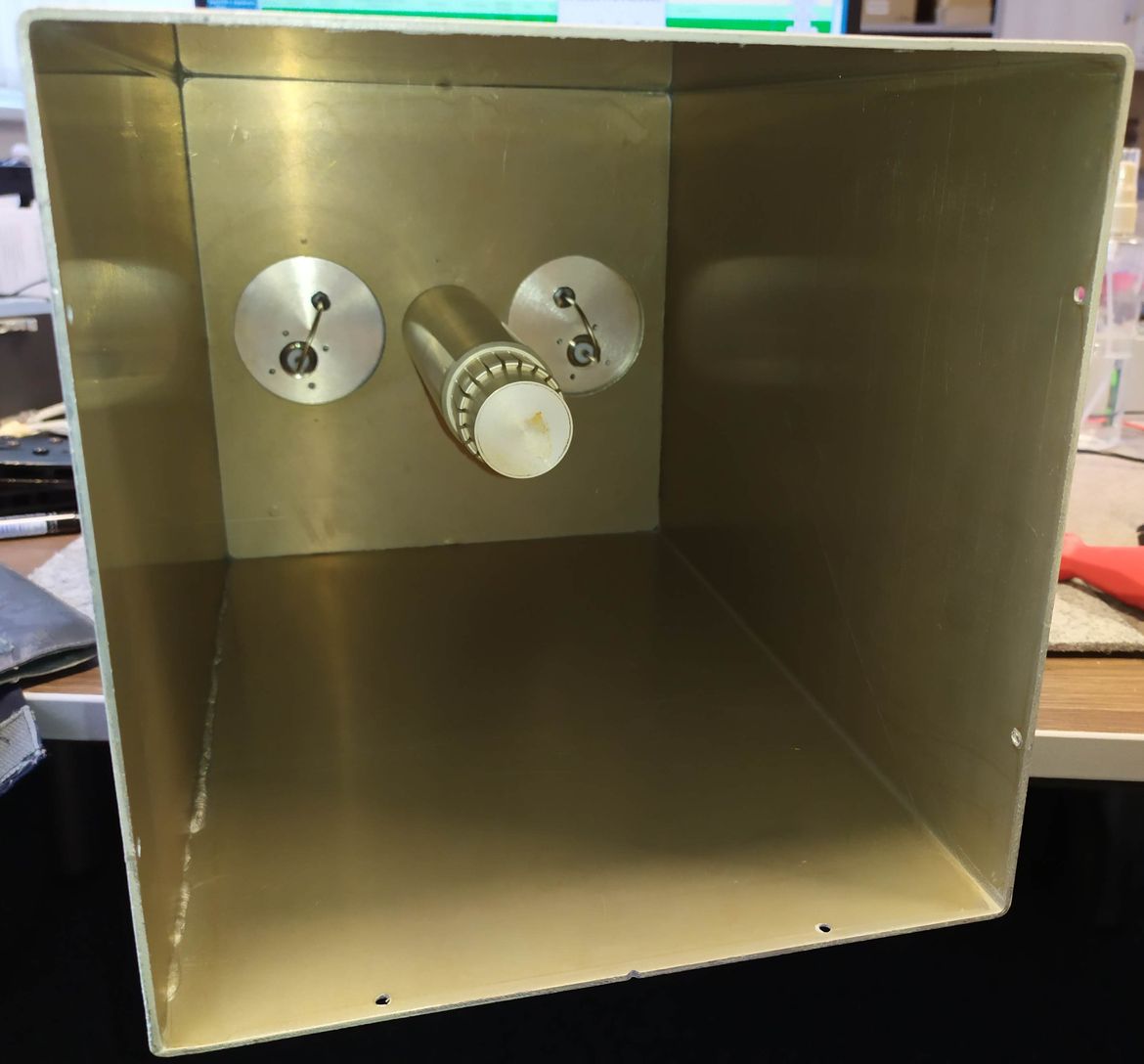

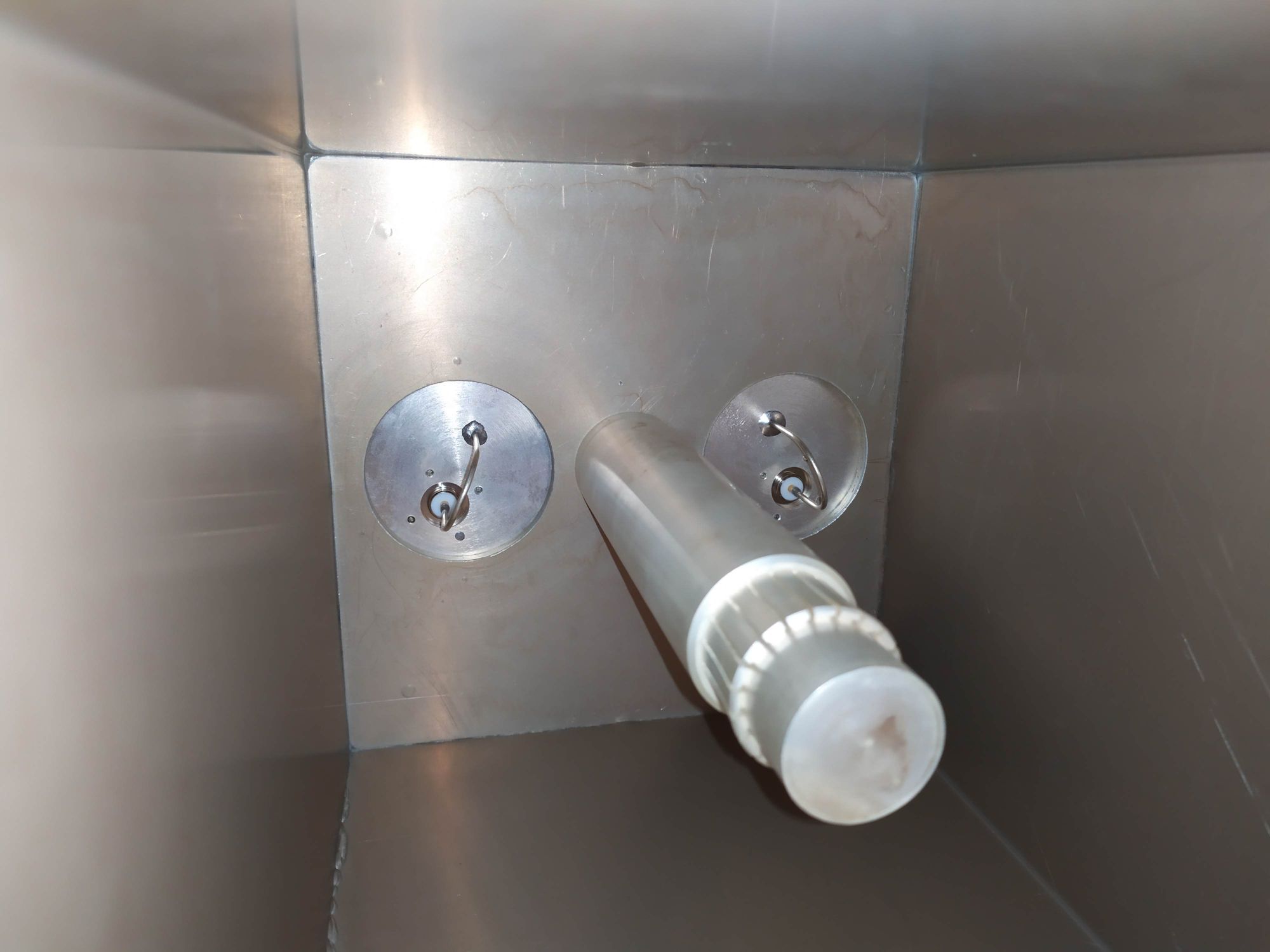

chtěl jsem se podívat dovnitř, jak je to mechanicky provedeno . . .
. . . tak jsem sundal spodní víko a vyfotil si to.

#14 Příspěvek od **ok1hga** » 24 zář 2022, 19:31

ZdenekHQ píše:Ty (ne)směrový vazby jsou podezřelý, to asi bude mít nějakej výkon...

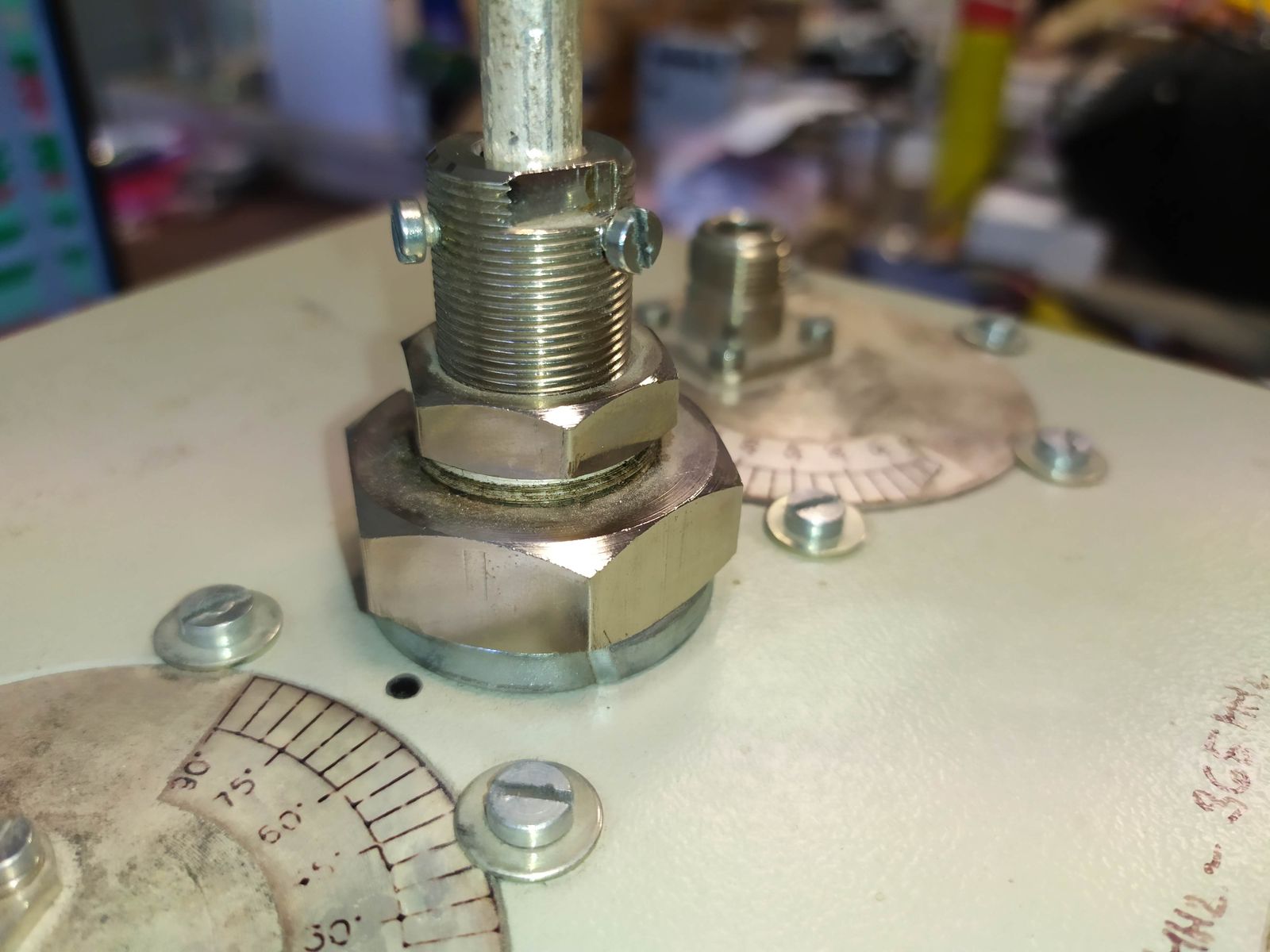

jsou to vazební cívky s "N" konektorem, které dají natáčet a tak nastavovat
strmost boků, šířku a průchozí útlum filtru.
ladění frekvence se provádí zasunováním toho pístu, který je součástí rezonátoru.
zatížitelnost je asi do několika set wattů . . .

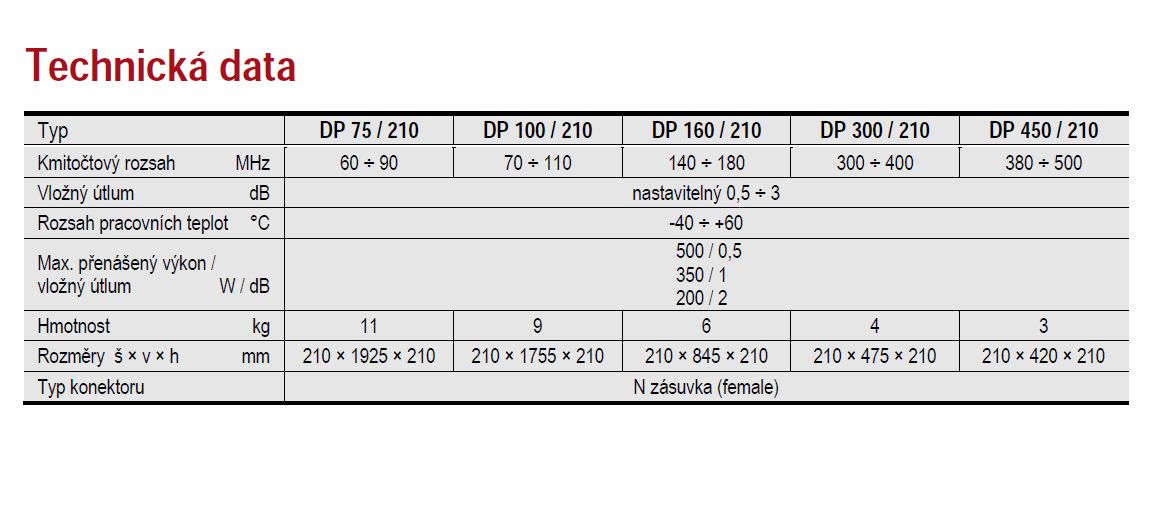

datasheet je tady:
https://www.rcd.cz/files/DPxxx210-cz.pdf

#15 Příspěvek od **mi-ro** » 24 zář 2022, 19:58

Tahle elektronika která připomíná spíše instalatérství mě vždycky fascinovala.
