Zdravím,
Aktivní bedna ALTO TX212 - výšky hrají, basy ne.

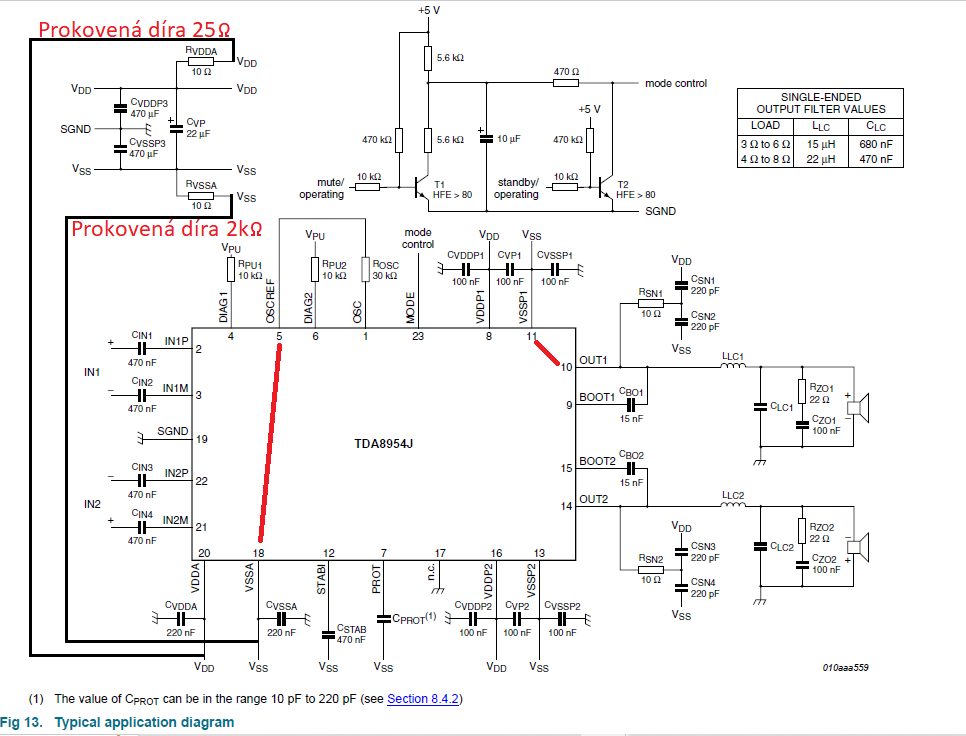

TDA8954J má průrazy mezi piny 11 - 10 a 18 - 5.
Po vypájení jsem měřil na desce, ve snaze odhalit příčiny, či případné důsledky.
Zjistil jsem vysoký a kolísavý odpor prokovených děr.
Na spoji k pinu 20 kolem 25Ω a u pinu 18 kolem 2000Ω.
Důsledek přetížení to asi není, to by spíš hořely SMD R 10Ω.
Takže spíš příčina.
Pokud má někdo štěstí na schéma, budu rád za poskytnutí.
Já našel jen datasheet s doporučeným zapojením.
Ty prokovené díry asi budu muset proměřit všechny, či preventivně propojit drátky.
Má prosím někdo další tip, co ještě zkontrolovat proti opakování závady?
Zažil někdo něco podobného?
Basák 12" DMM měřím 5,4Ω. Čekal jsem něco pod 8Ω, ale není tohle málo?
S domácím zesilovačem hraje čistě.
TDA má dle datasheetu v můstku výkon 420W/8Ω.
Bedna má na štítku 600W. Něco přidá výškáč, něco vylžou.
TDA8954J jsem poptával v AME, můžou objednat od ASWO.
Údajně originál. snad bude kvalitní, spolehlivý.
Děkuji, pepper
Aktivní bedna ALTO TX212 - TDA8954J
Moderátor: Moderátoři
Reprák má skoro vždycky o něco menší DC odpor než je jeho jmenovitá impedance. U 8Ω repráků ten rozdíl bývá větší (DC kolem 6-6,5Ω), 4Ω repráky mívají kolem 3,8 až 4Ω.
Teď jde o to, jak ti měří DMM. Co ukáže při zkratu hrotů? Některé si na nejnižším rozsahu až 1Ω přidávají. 5,4Ω by mohlo odpovídat, pokud je to opravdu přesný údaj, i některým 8Ω typům, spíš ale 6Ω. Pokud je k tomu přičtená chyba měření kolem 0,5Ω, bude to 4Ω reprák.
Pokud je to opravdu 4Ω reprák, a pokud je napájecí napětí někam k horní hranici, tomu nebohému švábu to opravdu neprospěje. Měl by mít všemožné ochrany, ale stejně by to byla vražda.
Jiné problémy bývají s topologií zemí. Ten šváb potřebuje samostatnou zem silovou (na ni jsou svedené třeba kondenzátory výstupního filtru a blokovací kondenzátory napájení), pak zem pro oscilátor a zem signálovou. Ty mají být odpíchnuté z jednoho místa, ale pak už se nikde nemají pomíchat. Pravidelně se setkávám s tím, že je po obou stranách desky jedna široširá zem rozlitá, a do ní nazdařbůh napíchané všecko. To pak dělá psí kusy. U analogových zesilovačů i u Déček. Počínaje brumem, přes všelijaká rušení, zkreslení při určitých úrovních signálu, zákmity, přeslechy, až po čistokrevné rozkmitání.
Teď jde o to, jak ti měří DMM. Co ukáže při zkratu hrotů? Některé si na nejnižším rozsahu až 1Ω přidávají. 5,4Ω by mohlo odpovídat, pokud je to opravdu přesný údaj, i některým 8Ω typům, spíš ale 6Ω. Pokud je k tomu přičtená chyba měření kolem 0,5Ω, bude to 4Ω reprák.
Pokud je to opravdu 4Ω reprák, a pokud je napájecí napětí někam k horní hranici, tomu nebohému švábu to opravdu neprospěje. Měl by mít všemožné ochrany, ale stejně by to byla vražda.
Jiné problémy bývají s topologií zemí. Ten šváb potřebuje samostatnou zem silovou (na ni jsou svedené třeba kondenzátory výstupního filtru a blokovací kondenzátory napájení), pak zem pro oscilátor a zem signálovou. Ty mají být odpíchnuté z jednoho místa, ale pak už se nikde nemají pomíchat. Pravidelně se setkávám s tím, že je po obou stranách desky jedna široširá zem rozlitá, a do ní nazdařbůh napíchané všecko. To pak dělá psí kusy. U analogových zesilovačů i u Déček. Počínaje brumem, přes všelijaká rušení, zkreslení při určitých úrovních signálu, zákmity, přeslechy, až po čistokrevné rozkmitání.
Ten ss odpor basáku 5,4 Ω je po odečtení hodnoty zkratovaných hrotů.
Zdroj dává naprázdno 2x 35V. Maximum TDA je 2x 42.5V
IO má oba zemní piny 17 a 19 spojené přímo,
ale u tohoto IO žádným z nich neteče proud schopný vyvolat znatelný úbytek.
Zemní plocha je široká, ale taky krátká.
vstup je na opačné straně brouka, než zdroj,
případné nežádoucí vazby se snad neuplatní.
S novým TDA to proměřím.
Taky porovnám odběr zesilovače se zatěžovacím odporem, a s basákem.
Ty dva kritické prokovy opravím drátky protaženými dirkou.
Ne okolo.
pepper
Zdroj dává naprázdno 2x 35V. Maximum TDA je 2x 42.5V
IO má oba zemní piny 17 a 19 spojené přímo,
ale u tohoto IO žádným z nich neteče proud schopný vyvolat znatelný úbytek.
Zemní plocha je široká, ale taky krátká.
vstup je na opačné straně brouka, než zdroj,
případné nežádoucí vazby se snad neuplatní.
S novým TDA to proměřím.
Taky porovnám odběr zesilovače se zatěžovacím odporem, a s basákem.
Ty dva kritické prokovy opravím drátky protaženými dirkou.
Ne okolo.
pepper
Naposledy upravil(a) pepper dne 02 říj 2022, 12:09, celkem upraveno 1 x.
Tak brouk dorazil, osadil jsem, ale nehraje.
Na pinu 18 chybí napětí.
IO má zkrat (1,4Ω) mezi piny 18 a 17.
Před osazením jsem neproměřoval.
Podivné je, že pin 17 je v datasheetu v doporučeném zapojení (s.27)
značen symbolem ukostření, a současně n.c.
V tabulce Pin description (s.5) se píše jen "not connected".
Ale tahle bedna má pin 17 ukostřený.
Zkusil jsem to s vytaženým pinem 17, ale pořád nic.
Včechna USS a UDD OK, trochu hřeje, na ROSC žádné pulzy.
Zeptám se v AME.
Na pinu 18 chybí napětí.
IO má zkrat (1,4Ω) mezi piny 18 a 17.
Před osazením jsem neproměřoval.
Podivné je, že pin 17 je v datasheetu v doporučeném zapojení (s.27)
značen symbolem ukostření, a současně n.c.
V tabulce Pin description (s.5) se píše jen "not connected".
Ale tahle bedna má pin 17 ukostřený.
Zkusil jsem to s vytaženým pinem 17, ale pořád nic.
Včechna USS a UDD OK, trochu hřeje, na ROSC žádné pulzy.
Zeptám se v AME.
