Zapojení dvourychlostního motoru

Zpráva

JindraS · #1 Příspěvek od **JindraS** » 10 led 2023, 12:02

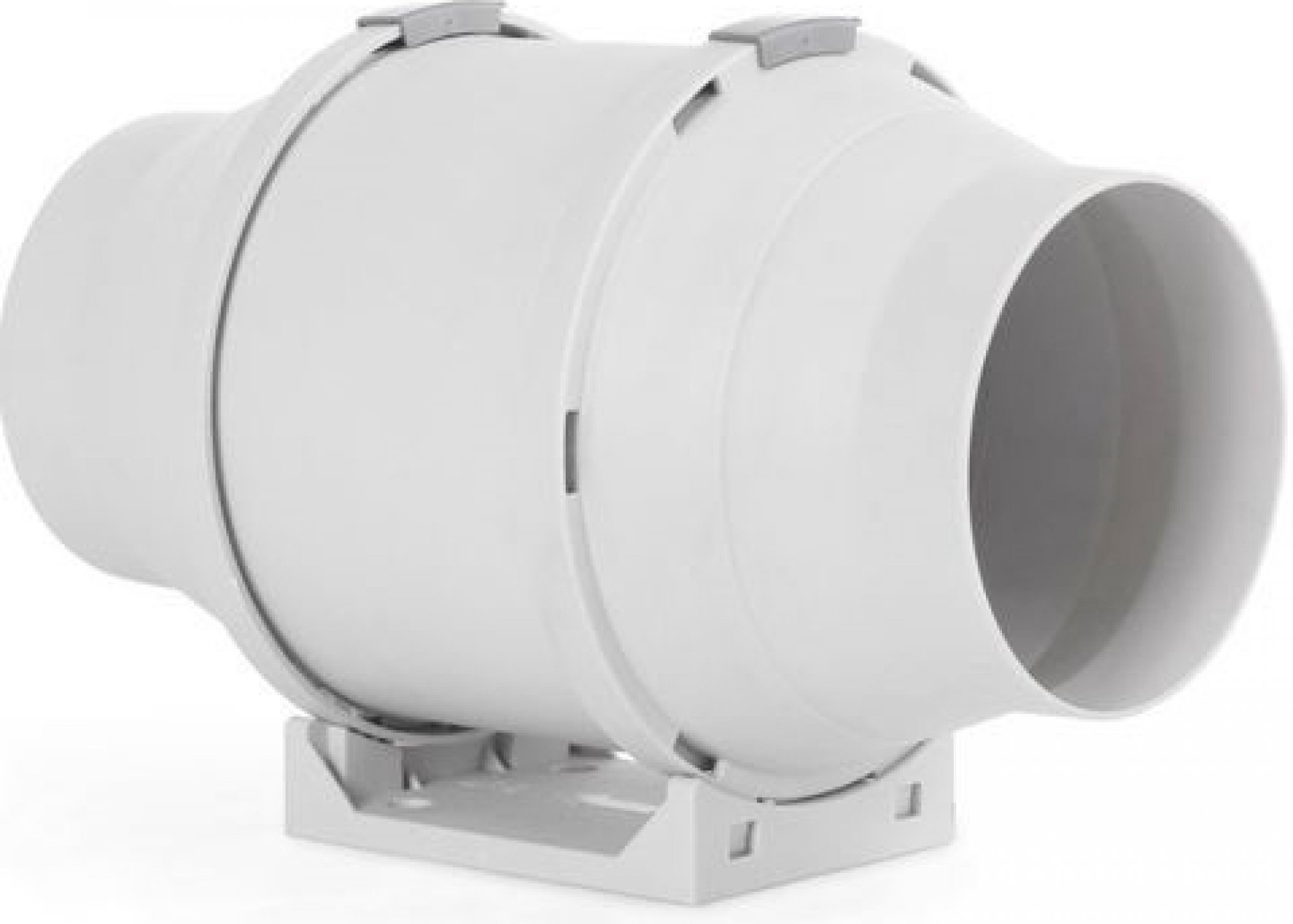

Rád bych vylepšil zapojení ventilátoru Vents TT 125 https://armatury.heureka.cz/tt-125-220-280m3-h-125mm/#specifikace/
Motor je na 230Vmá dva vstupy pro nižší a vyšší rychlost (dohromady má tedy 3 vstupy - N, L1 a L2, přičemž přivedením 230 V na N a L1 se pouští jedna a mezi N a L2 druhá rychlost)

Chtěl bych ho připojit na relé ovládané automatizací, které má dva nezávislé vstupy a nemohu rozumně zaručit, že napětí bude přivedeno na L1 i L2 najednou. Bohužel nevím, jak velký by to byl problém, v návodu jsem o tom nenašel žádnou zmínku.

Nevíte někdo, jaké problémy to může způsobit?

#2 Příspěvek od **Zaky** » 10 led 2023, 12:11

Bude to problém, jedno vinutí tím zkratuješ, motor je tak trochu transformátor a zkrat ve vinutí povede ke spálení. Jeden výstup použij pro spínánáí fáze a druhý pro přepínání relé s přepínacím kontaktem na L1 nebo L2. Tím HW vyloučíš sepnutí L1 i L2 najednou.

JindraS · #3 Příspěvek od **JindraS** » 10 led 2023, 12:44

Díky, toho jsem se právě obával.

Takže půjdu upravit spínač (WiFi modul), abych to udržel v jedné krabičce
