SONY STR 7065 fm přijímač

[jardafiala]

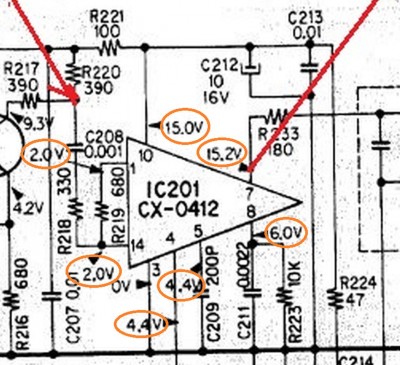

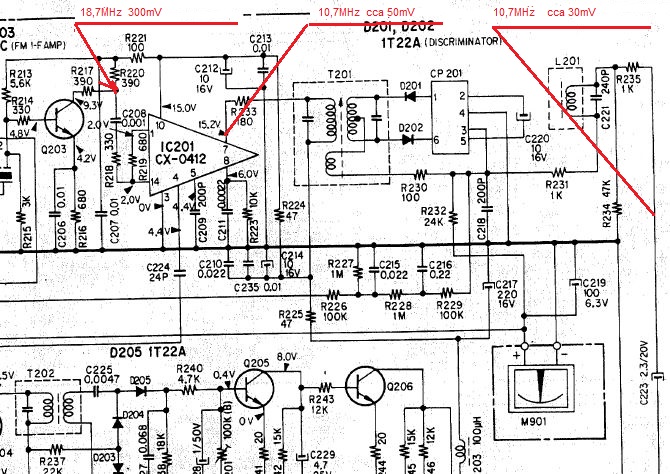

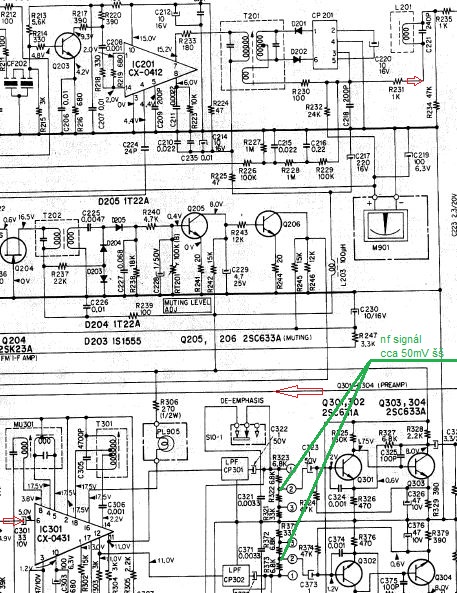

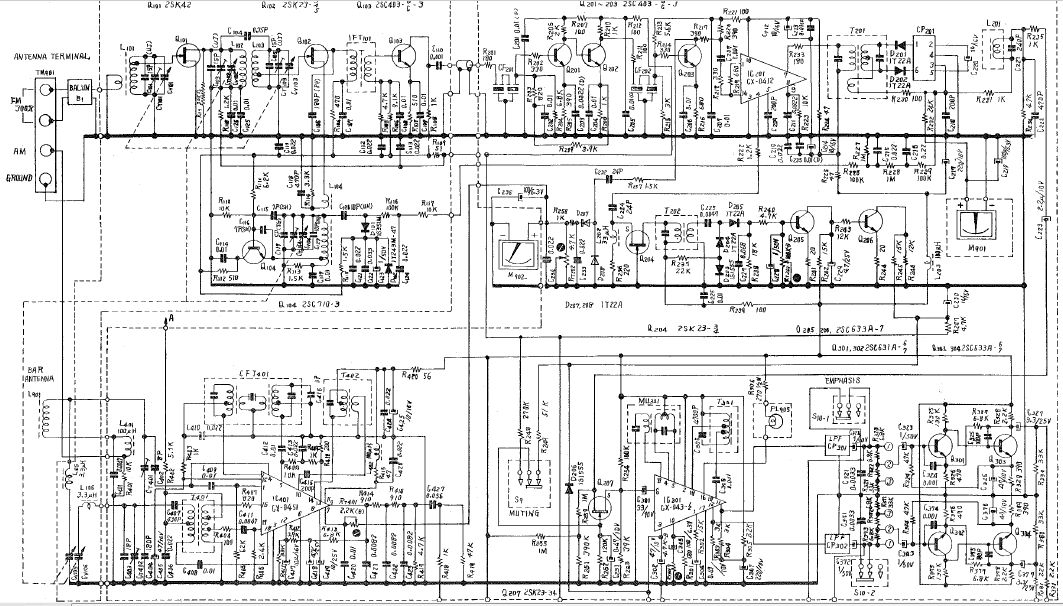

Mám stařičký přístroj kde přijímač FM nemá na indikátoru naladění výchylku na žádnou stranu (indikátor síly pole chodí správně) a nespíná stereo. Na obrázcích je postupně schema přijímače schema demodulátoru FM (?) s naměřenými hodnotami, za R235 i před R233 je na zbytku mf kmitočtu zřejmě superponován nf signál tak malé úrovně, že si ho na osciloskopu tak akorát domyslím. Tomu tak nějak odpovídá i úroveň nf signálu na výstupu stereodekoderu pro další zpracování. Vidím to tak, že CX-0412 (na ebay za 30 doláčů...) nahradím A225, než se do toho pustím má někdo nějaký nápad, jestli by se to dalo ještě spravit? Datashity k použitým broukům nejsou, kupovat to nemá smysl...
EDIT (dík za upozornění) těch 300mV je také 10,7MHz !

[Ivan_01]

nemá to niekde prepínač pre pilot 38/19 kHz (ak to bolo určené na japonský trh ?)

[ok1hga]

těch 18,7 MHz 300mV to jsi tam fakt naměřil ??
nebo je to překlep ?

[Mikras]

Ahoj. Projevuje se nějaká výchylka při naladění nejsilnější stanice na tom indikátoru vyladění? Je připojený na výstup diskriminátoru a při správném naladění by měl zůstat uprostřed, tedy na 0V.
Poznamenal bych si polohu jadýrek v T201 a v L201. Jádrem v T201 bych zkusil pootočit, jestli by to mělo snahu zesílit. Asi bude potřeba zároveň dolaďovat stanici ladícím knoflíkem. Pokud by to reagovalo, dostat se na co nejsilnější úroveň podle S-metru a na střední polohu měřáku vyladění. Pokud by to mělo snahu, ale nešlo by přesto dosáhnout uspokojivého výsledku, na vině by mohly být zoxidované kondenzátory v kostřičce T201. Pokud tam bude zčernalý trubičkový kondenzátor, dát ho pryč, kostřičku vrátit a zespoda desky připájet kondenzátor cca 100pf. Pak celou kostřičku opatrně proladit jadýrkem, až se to chytne. Opět, naladit nejsilnější signál a T201, tak aby idukátor ukazoval na střed. Pak zkontrolovat stanice na spodním a horním úseku stupnice.
Cívkou L201 by se pak měl doladit nejsilnější signál pro stereo dekodér.

[jardafiala]

Indikátor vyladění se ani nehne, indikátor síly pole chodí při naladění některých stanic až těsně před konec stupnice, k tomu patří naměřené hodnoty. 18,7MHz je překlep, je tam samozřejmě 10,7....Kroucením jádra v T201 se mění síla nf signálu na výstupu, s L201 se nějak kroutit nedá, stejně asi slouží k odstranění zbytků mf kmitočtu. Nejdůležitější co je špatně je malá, nijaká a ničemná úroveň nf signálu ať už za nebo před L201 nebo na PINu 7 IO. Proto taky nechodí indikátor vyladění.

[JirkaZ]

Tipoval bych na nějaký problém v obvodu FM diskriminátoru. Diody D201 a D202 jsou OK a naladění T201 na střed propustné křivky ker. filtrů taky?

Elyt C220 je OK (kapacita i ESR)?

Ideální by pro měření byl rozmítač, nebo alespoň VF generátor 10,7 MHz s možností FM modulace.

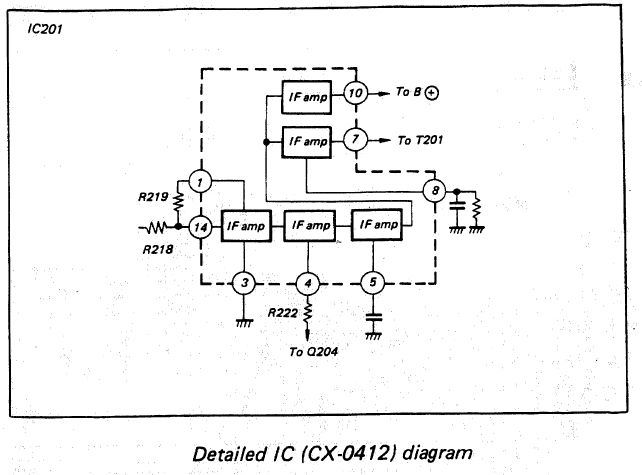

Jo a podívej se sem, tam je ten blok za diskriminátorem označený CP201 rozkreslený.

[jardafiala]

Abych řekl pravdu tak tady mi něco uniká, jak se třeba projeví vada jedné diody? CP 201 je keramické cosi, a kroucením jádrem cívky IFT201 (T201) se mění hlasitost na nf výstupu. A neměl by být nf signál už na výstupu 7 CX-0412 ? Generátor nemám.......Možná bych zkusil sestavit CP201 z diskretních součástek ale nejsou tam hodnoty. Budu chvíli hledat diskriminátor s diodami ale zajímá mě tedy, co by mělo být na pinu 7 CX-0412?

[JirkaZ]

Pardon, on to není diskriminátor, ale poměrový detektor. Blíže viz třeba zde.

Přece jen jsem FM tunery dělal pár desítek let zpátky...

Vada jedné diody se projeví rozvážením až nefunkčností detektoru (v závislosti na druhu vady).

Ladění T201 bez generátoru nebude úplně bez problémů. Samozřejmě hlasitost se bude měnit, jak se rezonanční frekvence posouvá mimo maximum nosné 10,7 MHz a tím se mění funkce detektoru.

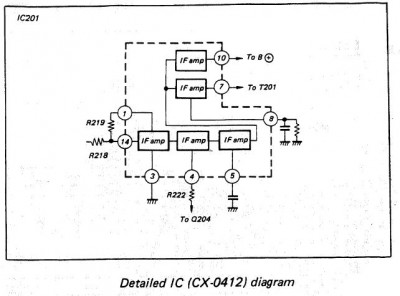

Na pinu 7 CX-0412 (pominu-li ss složku) musí být frekvenčně modulovaný signál 10,7 MHz s amplitudou minimálně stovky mV (při dostatečně silném signálu na vstupu).

NF signál je až na C218, tam je taky vůči zemi do kladna i záporna proměnná DC složka (v závislosti na naladění tuneru nebo rozladění T201). Tuto složku indikuje měřák ve funkci indikátoru naladění; při přesném naladění je nulová.

Vada celého zařízení spočívá tedy pouze v tom, že neindikuje naladění? Hlasitost je subjektivně normální?

[jardafiala]

Tak jsme o kousek dál, při síle signálu kdy je na indikátoru síly pole plná výchylka je na vstupu IO cca 300mV šš a na jeho výstupu je 50mV šš ato je evidentně málo pro to aby mohl fungovat indikátor naladění. Přijímač není můj takže nevím jestli je hlasiťost správná ale soudím, že 50mV šš výstupního nf signálu je málo. A zřejmě kvůli mrzké síle signálu nespíná stereo.

[JirkaZ]

Jo, to tam máš červeně (až na těch 18,7 MHz předpokládám). Tak je to zeslabovač...

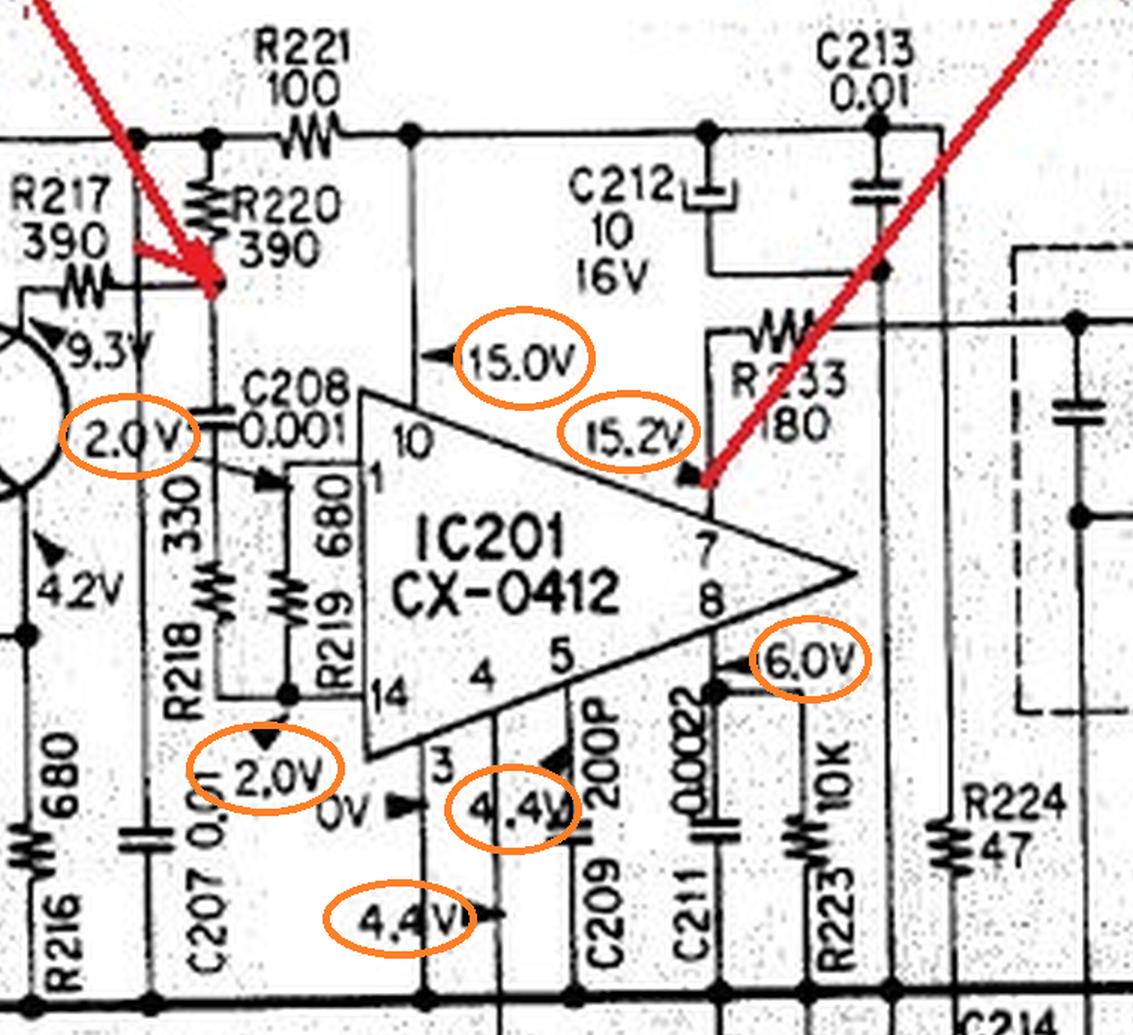

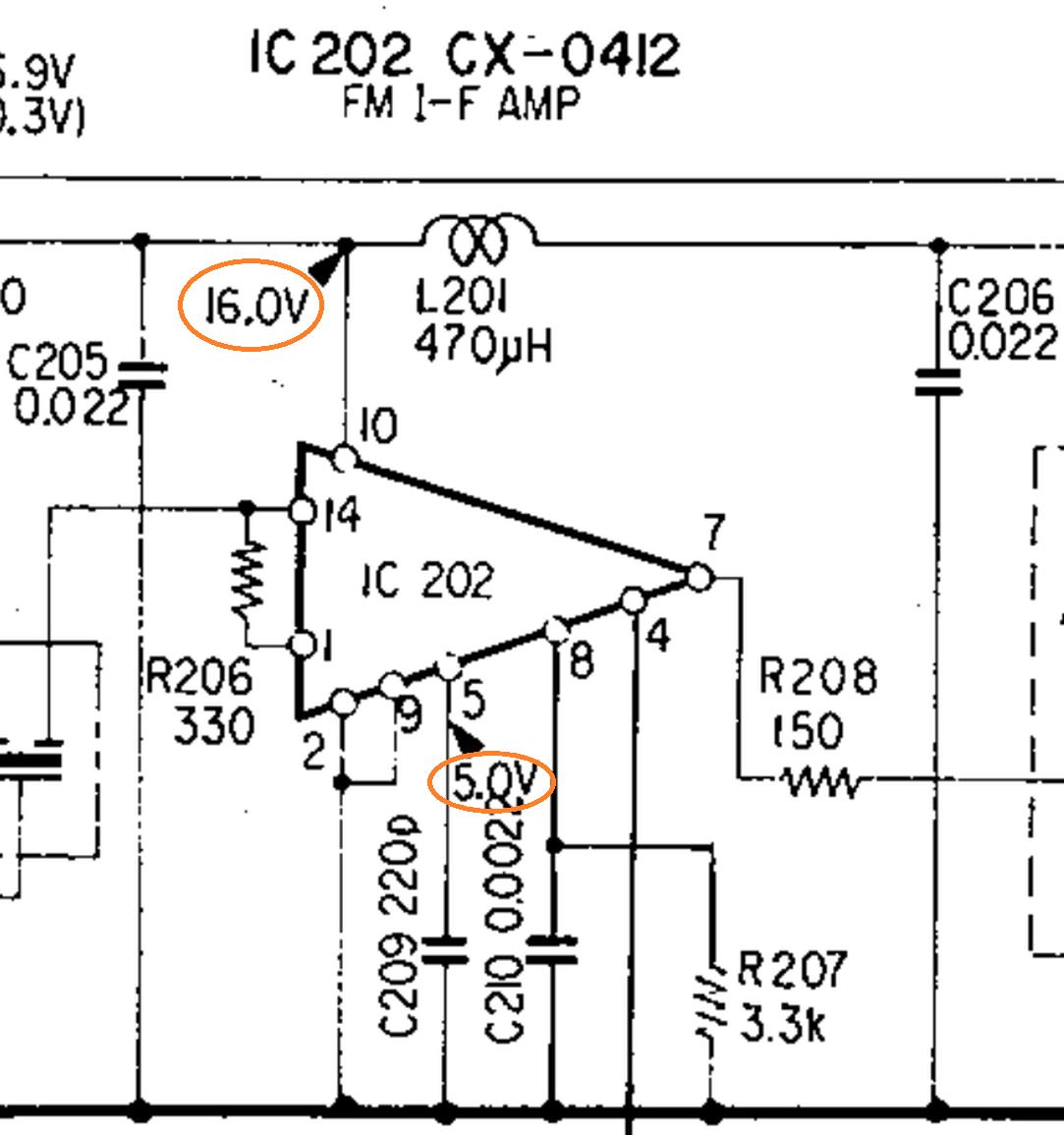

Stejnosměrné úrovně na vývodech toho IO jsou všechny v pořádku? Co elyt C212 a kond C213?

[ok1hga]

Stejnosměrné úrovně na vývodech toho IO jsou všechny v pořádku? Co elyt C212 a kond C213?

a co kondíky C208, C209, C211 kontroloval jsi svody ?
. . . opravdu jsou tam ta stejnosměrná napětí podle schématu ???

[jardafiala]

Je k tomu strašně blbej přístup, další zpráva zítra.

[BOBOBO]

T201 kondíky ? Bez gen problém . ss jsi změřil ? upadlý vývod , i laděním ještě před tebou ?

[jardafiala]

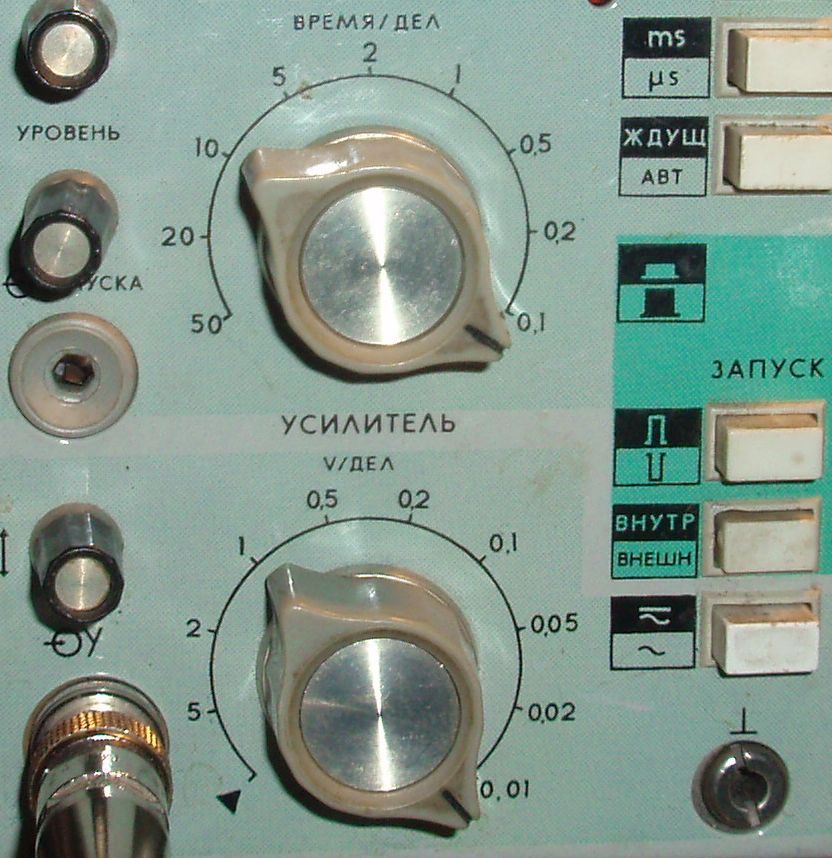

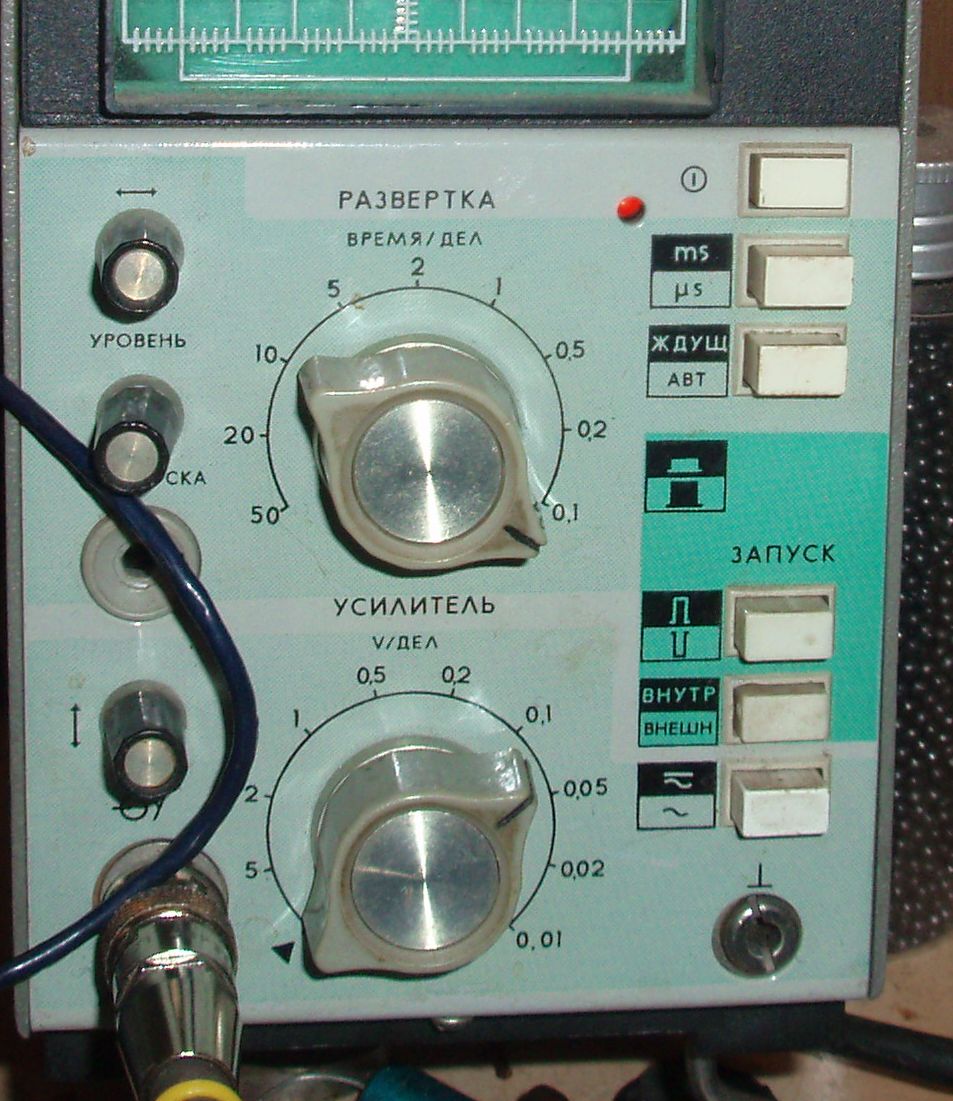

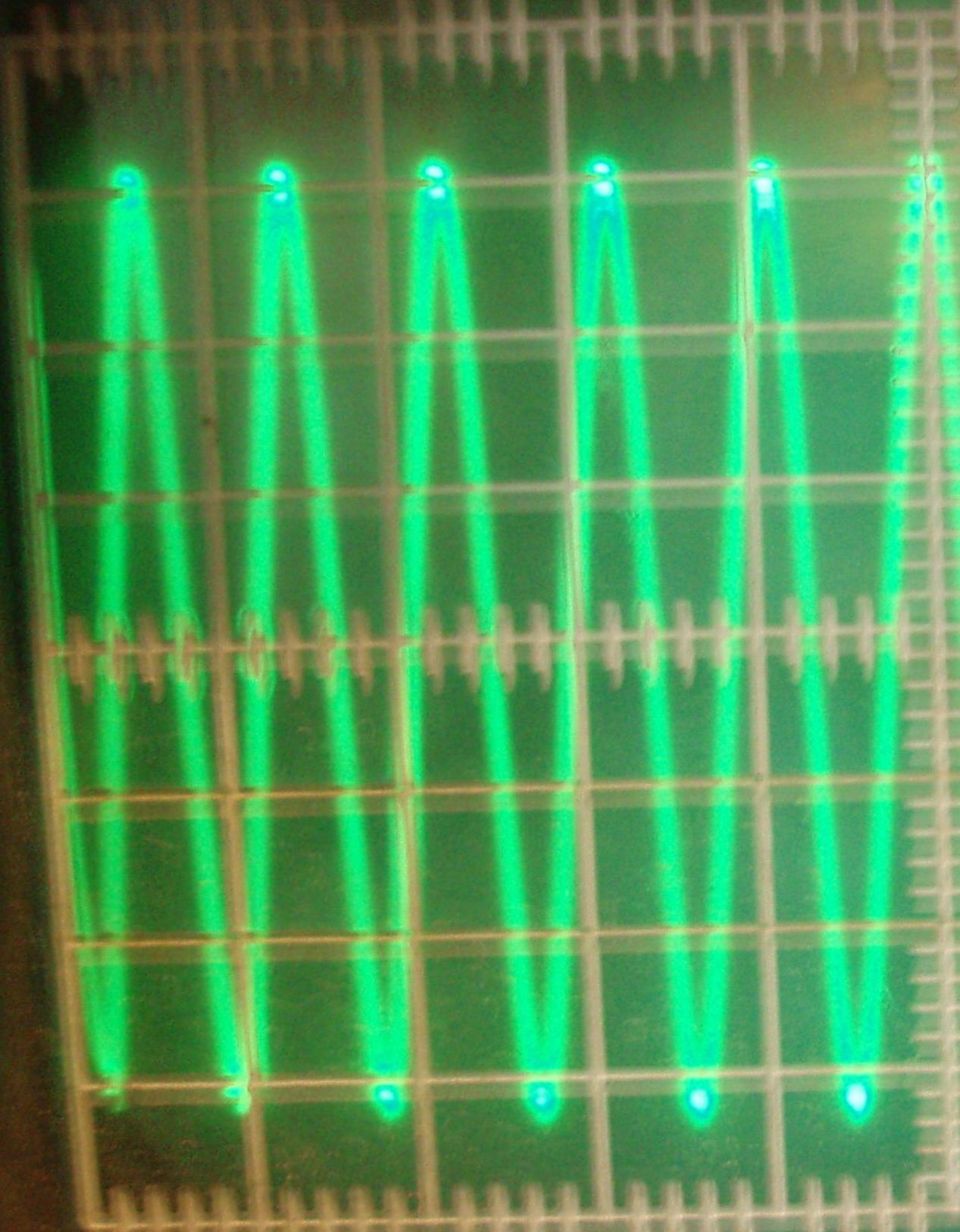

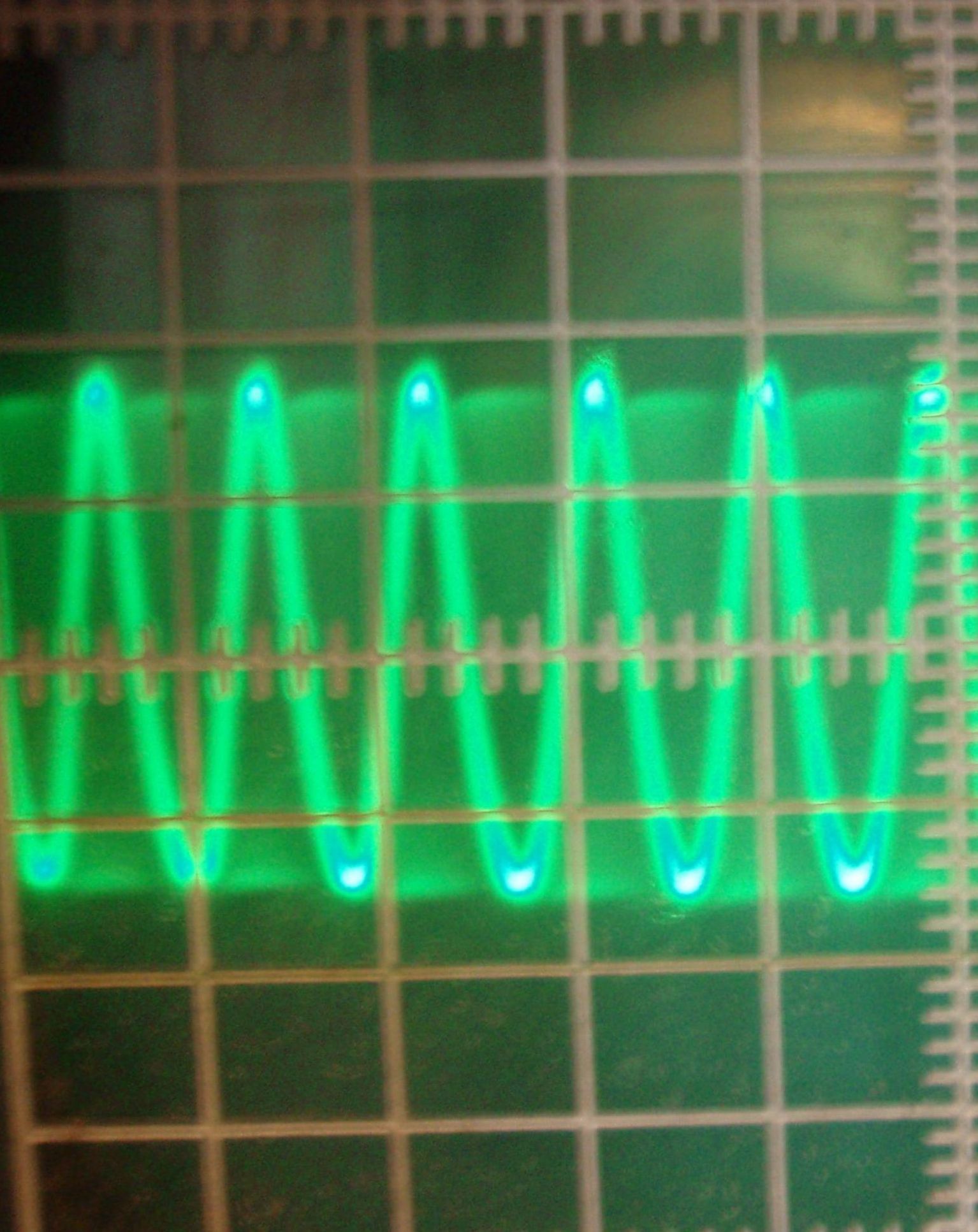

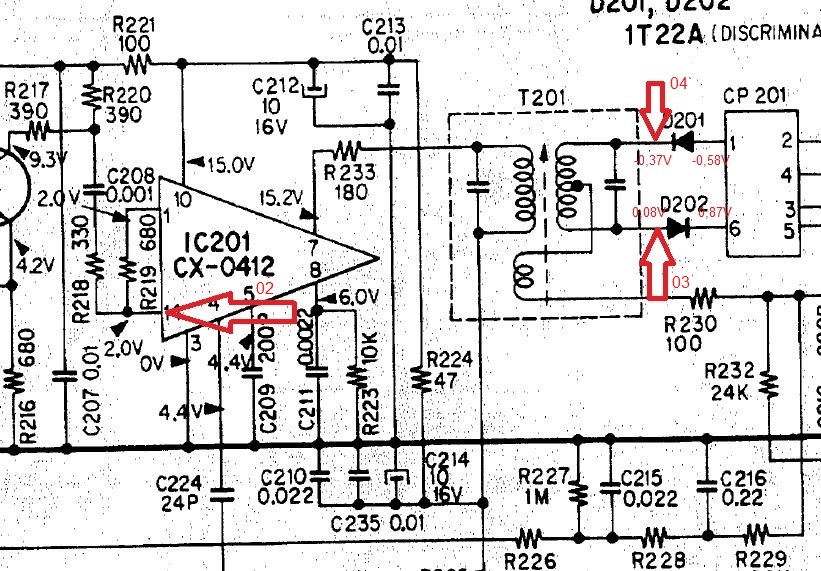

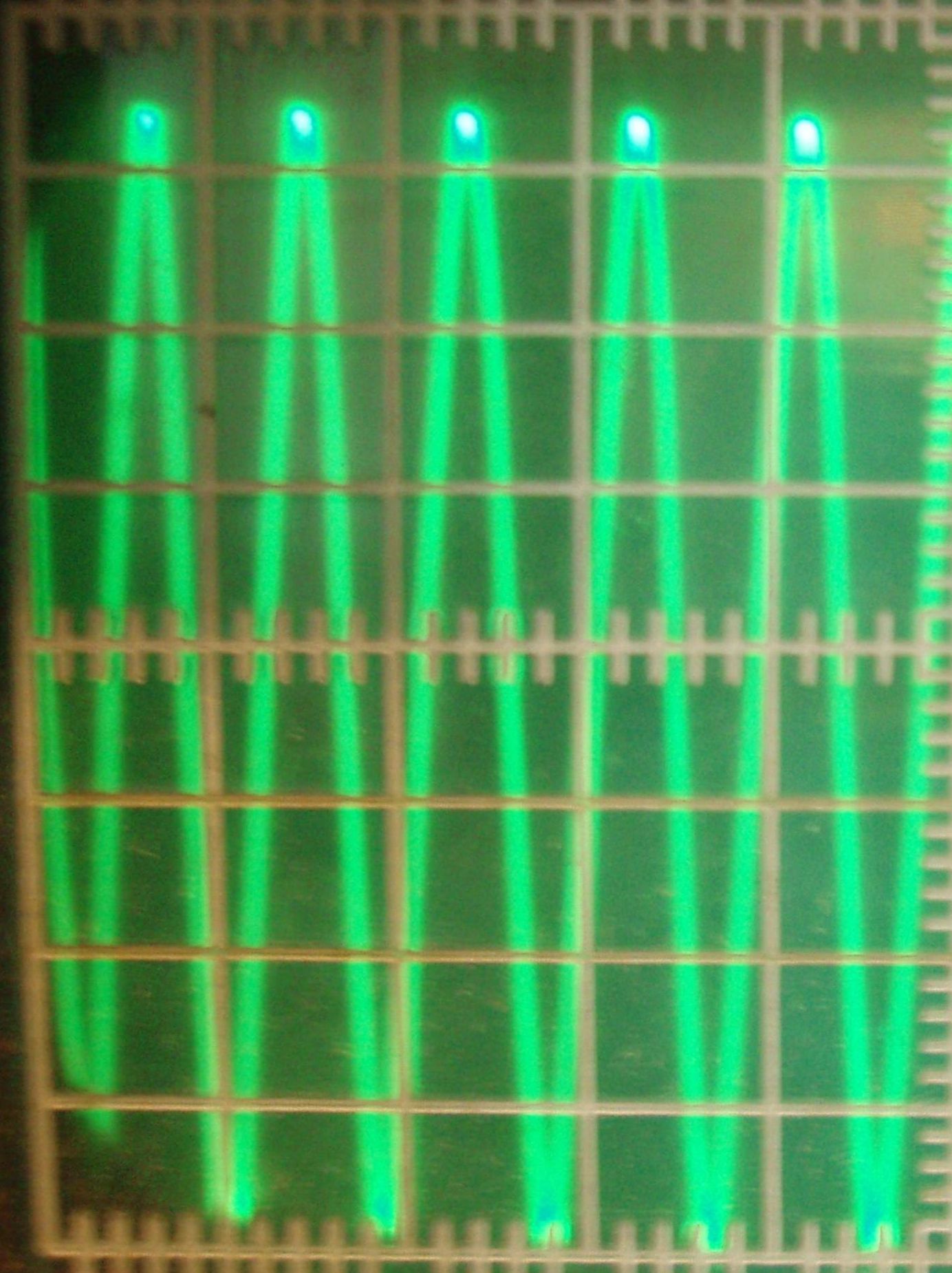

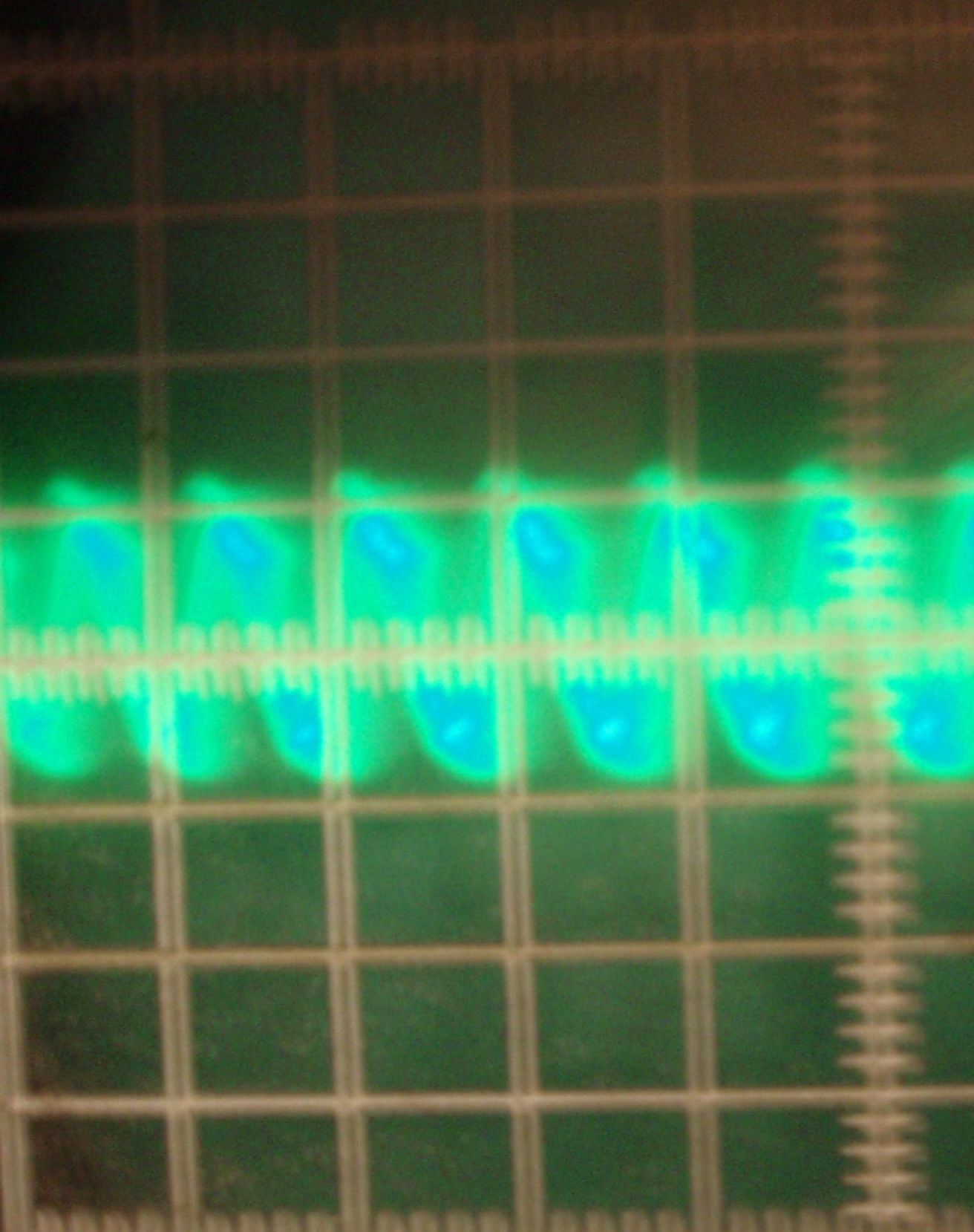

Pokračování experimentu - změřena všechna napětí na CX0412 O.K. Vypájeny diody, změřeny a zapájeny zpět, vyměnily si jenom místa. Trochu jsem zlepšil anténu a změřil osciloskopem co vidím (včerejší měření mf na výstupu 7 IO ho asi hodně zatlumí) při co nejsilnějším signálu. Obrázek MF6 ukazuje kde jsou měřeny průběhy a jsou tam zaznamenána stejnosměrná napětí. Na katodě D201 signál zatlumený, mám podezření na něco uvnitř CP201 (vývody jsem změřil ohmmetrem proti zemi a hodnoty na pinech 1 a 6 byly stejné 5k9). Teď mě napadlo, že jsem měl změřit i průběhy bez diod, jestli není poškozené vinutí T201. Změřil jsem stejnosměrná napětí na diodách, ladění T201 způsobuje minimální změny. Než se pustím dál chtěl bych sestrojit CP201 z diskrétních součástek. T201 se dá celkem snadno naladit na maximum nf signálu. Přikládám oscilogramy, foceno foťákem drženým v jedné roztřesené ruce, druhým držím sondu. Na nf výstupu na C323 je 50mV šš, to mi připadne velice málo(?).
POZNÁMKA ukazatel vyladění se po zapnutí vychýlí o cca 2mm od středu, při ladění se hýbe o zlomky milimetru, není to skoro poznat. Z toho soudím, že napětí 03 a 04 by měla být tak 2 - 3V (?). Se stavbou FM přijímače jsem začínal vst. dílem, myslím že se jmenoval TUNER KIT74 a mezifrekvencí s MAA661 (nebo snad zvláštní zapojení s MH7403, už nevím přesně). Proto si nějak neumím poradit s demodulátorem. Jaké by v něm asi mohly být hodnoty kondenzátorů?

[jardafiala]

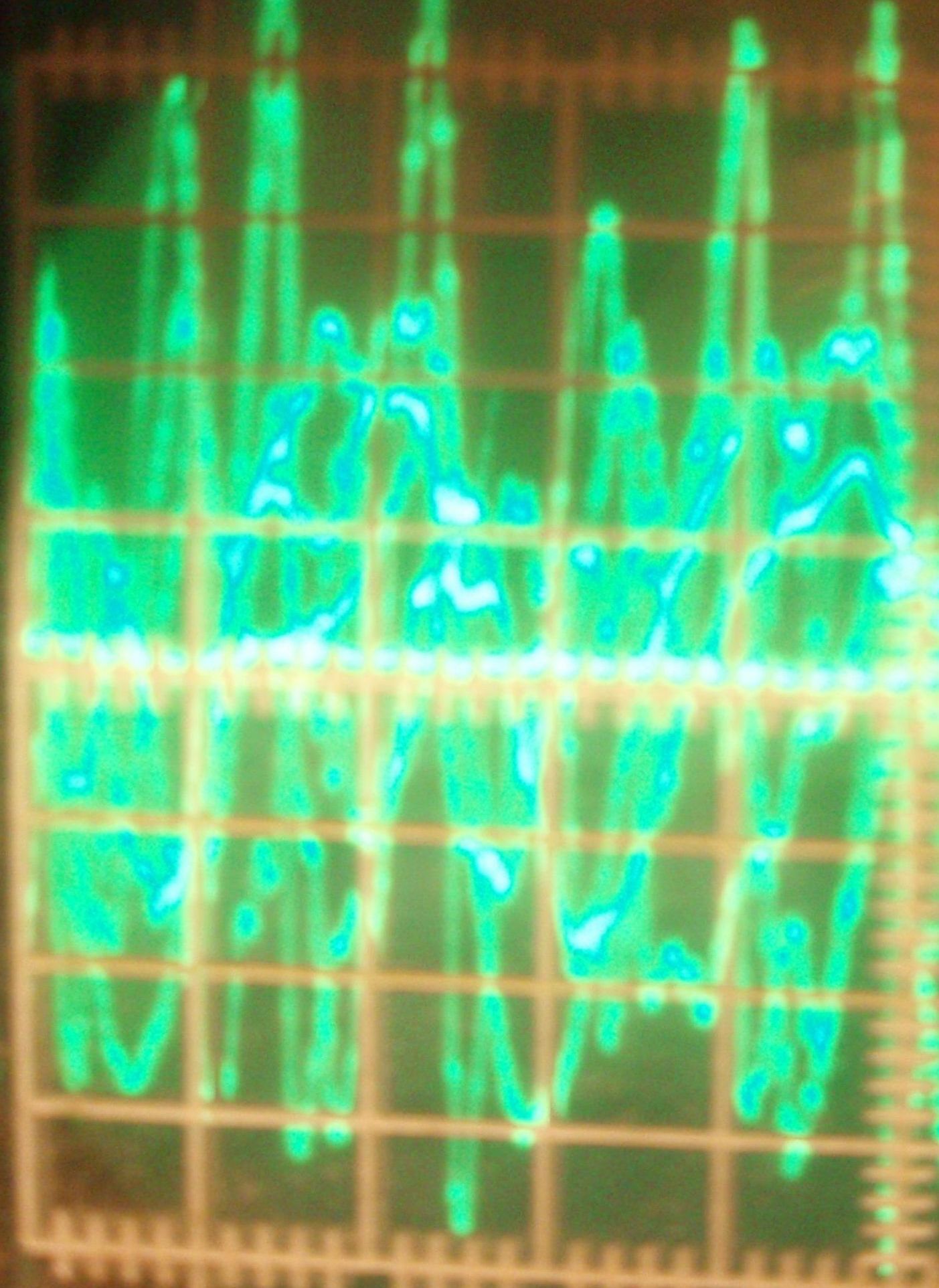

A ještě tři obrázky. Myslím si (možná špatně?) že za R235 by měl převažovat nf signál se zbytky mf kmitočtu?
