Samsung UE50TU8072 BN41-02756

Zpráva

zvaty · #1 Příspěvek od **zvaty** » 13 úno 2023, 20:30

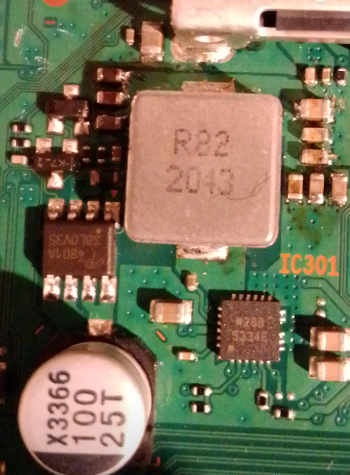

Zdravím. Telka mi po zapnutí cykluje zapnutim podsvitu-snizenim úrovně podsvitu- vypnutím podsvitu a to vše bez obrazu a bez uvitaciho zvuku. Našel jsem na mainu DC/DC měnič z 12V, který má na keramikach jen asi 10ohm při úplném odpojení tohoto mainu. Keramiky jsem odpajel a jsou OK. Integrované obvody v blízkosti DC/DC měniče nemohu dohledat. Mám tu tyto: SBL0V35 4801A a W28B 5334E. Nevíte jaké napětí je výstupem měniče?

#2 Příspěvek od **rnbw** » 13 úno 2023, 20:59

Zmeraj tam napatie po zapnuti. Ten odpor moze byt normalny.

Ivan_01 · #3 Příspěvek od **Ivan_01** » 13 úno 2023, 21:07

vydal si sa zrejme zlou cestou, aj keď je to pre laika podozrivé. Keď si v dobrom TV zmeriaš trebárs 1.8 voltovú vetvu napájania procesora, tiež je tam pár ohmov ale normálne funguje. Ja by som v tvojom prípade tipoval displej. ale môžem sa mýliť ...

zvaty · #4 Příspěvek od **zvaty** » 13 úno 2023, 21:23

zvaty · #5 Příspěvek od **zvaty** » 13 úno 2023, 21:30

S odpojeným panelem/displejem 0.87V. S připojeným panelem cykluje z 0.87V na 0V a opět na 0.87V

zvaty · #6 Příspěvek od **zvaty** » 13 úno 2023, 21:47

Nyní jsem zjistil, že s odpojeným panelem/displejem se dá TV zapínat i vypínat přes DO i přes tlačítko a slyším uvítací zvuk. Ovšem je tu stále jen těch 0.87V

#7 Příspěvek od **rnbw** » 13 úno 2023, 21:56

Procesor kludne moze mat napajanie 0,9V.

serv686 · #8 Příspěvek od **serv686** » 13 úno 2023, 22:07

Je to jedno z napájení procesoru a 0,87V je normální, a že je tam 10ohm proč ne, teče tam proud klidně 5A...
Tak a už to netrap a zahoď, epidemický problém TU modelů a QDOT tedy TV z roku 2020 = vadný panel

Už jsem jich viděl několik a vždy maximálně měsíc po záruce...

zvaty · #9 Příspěvek od **zvaty** » 13 úno 2023, 22:13

Ano přesně - záruka propadla před 2 měsíci. Nyní jsem zjistil, že s připojeným LVDS a rozpojením na panelu to také reaguje na DO a
na tlačítko.
Na YouTube je k tomuto chassi nějaký material jak to obejít, ale nevím jestli to nesouvisí s jinou závadou.

zvaty · #10 Příspěvek od **zvaty** » 13 úno 2023, 22:15

Jestli je tam 0.9V tak 10ohm v cestě určitě nevadí. Myslel jsem, že tam může být větší napětí.

miromatus · #11 Příspěvek od **miromatus** » 14 úno 2023, 19:53

Zdravím,
ten istý typ TV, tie isté príznaky- Podľa info na fórach-vadný panel. Tak som sa inšpiroval z YOUTUBE .Pri prelepení izolepou 15 V na páskovom prepoji panelu ( sú to tie 3 kontakty spolu spojené) šla polovička obrazu. Ale v odpojenej 15V vetve som skrat nenameral. V bode Vss som nameral voči GND 0,9 ohm, ale pri zapnutom TV s polkou obrazu je tam napätie v poriadku: mínus 6V

miromatus · #12 Příspěvek od **miromatus** » 14 úno 2023, 20:35

Tu je tiež o tejto poruche: https://www.elektroda.pl/rtvforum/topic ... l#20394585
a je tam niečo okolo VPMS2SM,

zvaty · #13 Příspěvek od **zvaty** » 14 úno 2023, 23:39

Ja jsem přelepil piny podle YouTube videa na Samsung UA50TU8000U ( je to stejné chassis) ale nic se nezměnilo. Potom jsem odstranil zleva i zprava ochranné transily na panelu, ale opět žádná změna.

zvaty · #14 Příspěvek od **zvaty** » 15 úno 2023, 00:09

Jak píše SERV686 je to vadný panel. Ale chtěl bych to rozchodit podle YouTube i na úkor obrazu, kde jsou po podlepeni pinů viditelné defektní řádky..

p32 · #15 Příspěvek od **p32** » 15 úno 2023, 08:57

Vadu nejspíše spravíš tím, že najdeš problém a obejdeš ho drátkama, ale ne zvonkovými. :lol:
