Detekce 24GHz

Zpráva

#1 Příspěvek od **mi-ro** » 28 bře 2023, 18:51

Mám tady čidlo měřiče rychlosti. Pracuje na kmitočtu 24,165GHz. S výkonem 5mW, vyzářeným do paprsku 100mW. Dá se nějakým jednoduchým, dostupným způsobem zjistit, detekovat zda radar vysílá?

#2 Příspěvek od **Zaky** » 28 bře 2023, 19:48

Dost možná druhým čidlem pohybovat proti tomu zkoušenému a sledovat jeho výstup. Očekával bych značně odlišný signál od stavu, kdy čidlo vysílat nebude. Ale je to jen nástřel a muselo by se to vyzkoušet. S takovým levným dveřním čidlem jsem si před časem hrál a udělal jsem s ním úspěšně měřič rychosti projíždějících aut s dosahem vyšších desítek metrů.

JirkaZ · #3 Příspěvek od **JirkaZ** » 28 bře 2023, 20:15

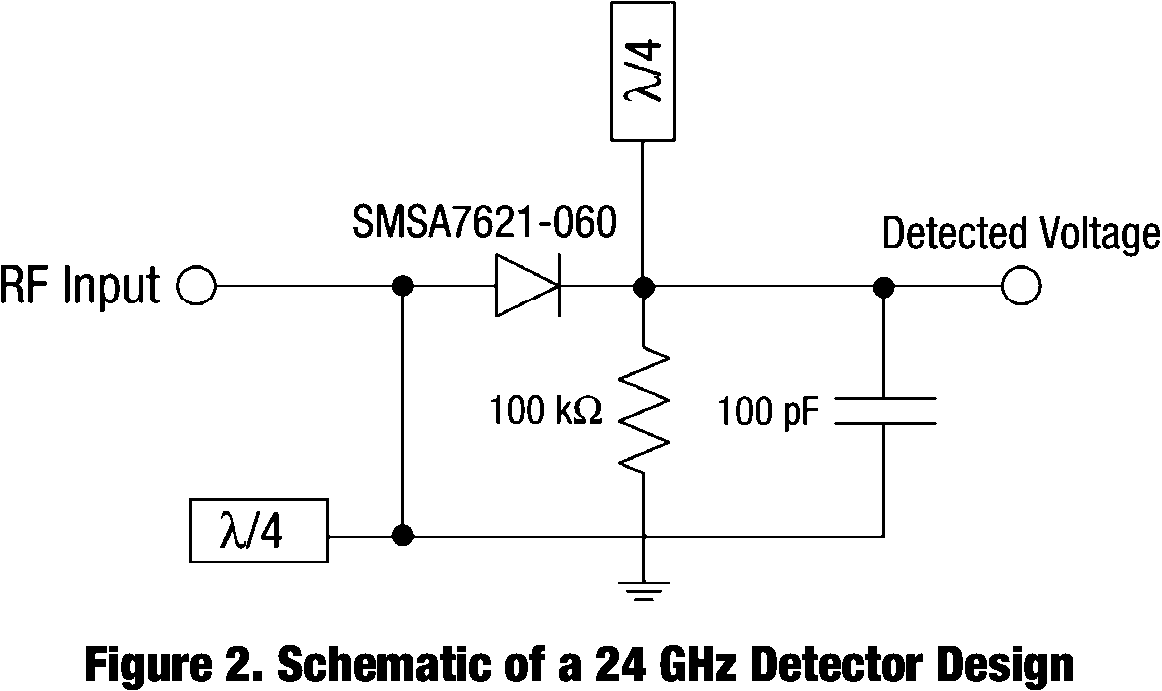

Viz příloha?

Zdroj.

Edit: hm, tak přílohu nejde vložit (najednou a jen v tomto příspěvku). Každopádně schéma je v tom zdroji.

Edit#2: příloha po zásahu administrátora už jde vložit...

eleferner · #4 Příspěvek od **eleferner** » 28 bře 2023, 22:09

Heh, odkaz na samotnou diodu mu moc platny nebude. V prve rade je potreba mit antenu citlivou na dane pasmo. Ta se da nejlevneji udelat mikropaskova, ale navrhovat a vyrabet ji kvuli jednomu pokusu je nesmysl. Ja osobne bych koupil nejaky takovyto modul, vykuchal antenu a nabastlil tu detekcni diodu:

https://www.ebay.com/itm/255397459375

Mozna by ani nebylo potreba modul kuchat, ale "ohnout" ho, aby primo fungoval jako CW prijimac. To uz zalezi na tom, jake tam jsou pouzity soucastky.

JirkaZ · #5 Příspěvek od **JirkaZ** » 28 bře 2023, 22:13

To není odkaz na diodu, nýbrž na schéma detektoru signálu s ní.

S anténou souhlasím, nicméně 100mW výkonu by při těsném přiblížení možná mohlo zafungovat i bez korektní antény.

Artaban001 · #6 Příspěvek od **Artaban001** » 28 bře 2023, 22:16

jestli je to podobný radar, se kterým jsem si kdysi hrál i já, tak jsem dal na výstup osciloskop. když jsem před tím mával rukou, tak to reagovalo nejen na Dopplerův posuv, ale i tak, že signál byl buď H, nebo L - podle toho, v jaké vzdálenosti jsem měl ruku od antény. Je to směšovač vysílané a přijímané vlny od odrazu. Jes tli ta směšovací věc uvnitř je nějaký pasívní prvek, nebo zesilovací, to nevím. Když jsem před tím hodně rychle mával rukou, dokázalo to v PC bedně vybudit hluboký tón.
Jinak na detekci vysílání ruzných štěnic a podobných vysíladel existuje přijímač, který nevím proč má název "Krystalový videopřijímač" (používalo se to i na detekci radarů)

eleferner · #7 Příspěvek od **eleferner** » 28 bře 2023, 22:45

@JirkaZ: mozna ano. Nicmene pokud bych to mermomoci chtel delat takto nadivoko, tak bych alespon na oba vyvody diody napajel dratky, ktere by na tech 24 GHz tvorily dipol. Pri zanedbani povrchovych efektu by mel mit celkovou delku 6 mm, coz se jeste da na kolene zmaknout.

#8 Příspěvek od **mi-ro** » 29 bře 2023, 06:31

A mě napadla další možnost, požádat majitele detektroru radarů co mají v autě. Je to K-pásmo, na které by měly být senzitivní.

HF_Tech · #9 Příspěvek od **HF_Tech** » 29 bře 2023, 08:16

eleferner píše:@JirkaZ: mozna ano. Nicmene pokud bych to mermomoci chtel delat takto nadivoko, tak bych alespon na oba vyvody diody napajel dratky, ktere by na tech 24 GHz tvorily dipol. Pri zanedbani povrchovych efektu by mel mit celkovou delku 6 mm, coz se jeste da na kolene zmaknout.

Za nožičky to moc nefunguje. Z těch diod se snadno odlamují pájecí plošky. Navíc jsou děsně citlivé na statickou elektřinu.

Pokud to čidlo je přímosměšující, tak nejjednodušší je s ním posvítit na točící se ventilátor s kovovými lopatkami a vysměšovaný výstup si pustit třeba do sluchátek nebo na osciloskop. Vydává to dosti charakteristický tón.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 29 bře 2023, 13:29

JirkaZ píše:Viz příloha?

Někdy mám dojem, že v té databázi straší. Už by to mělo jít.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 29 bře 2023, 14:50

Co já si pamatuju, tak když se tady bastlily "antiradary", co uměly i vyšší kmitočty (na rozdíl od komerčně prodávaných, který tady prostě nefungovaly), tak v tom "trychtýři" byly 2 diody. Jedna modulační, druhá detekční, radar posloužil jako zdroj nosné.

JirkaZ · #12 Příspěvek od **JirkaZ** » 29 bře 2023, 19:17

ZdenekHQ píše:
JirkaZ píše:Viz příloha?

Někdy mám dojem, že v té databázi straší. Už by to mělo jít.

Jo, už jsem to doplnil.

#13 Příspěvek od **mi-ro** » 03 dub 2023, 08:52

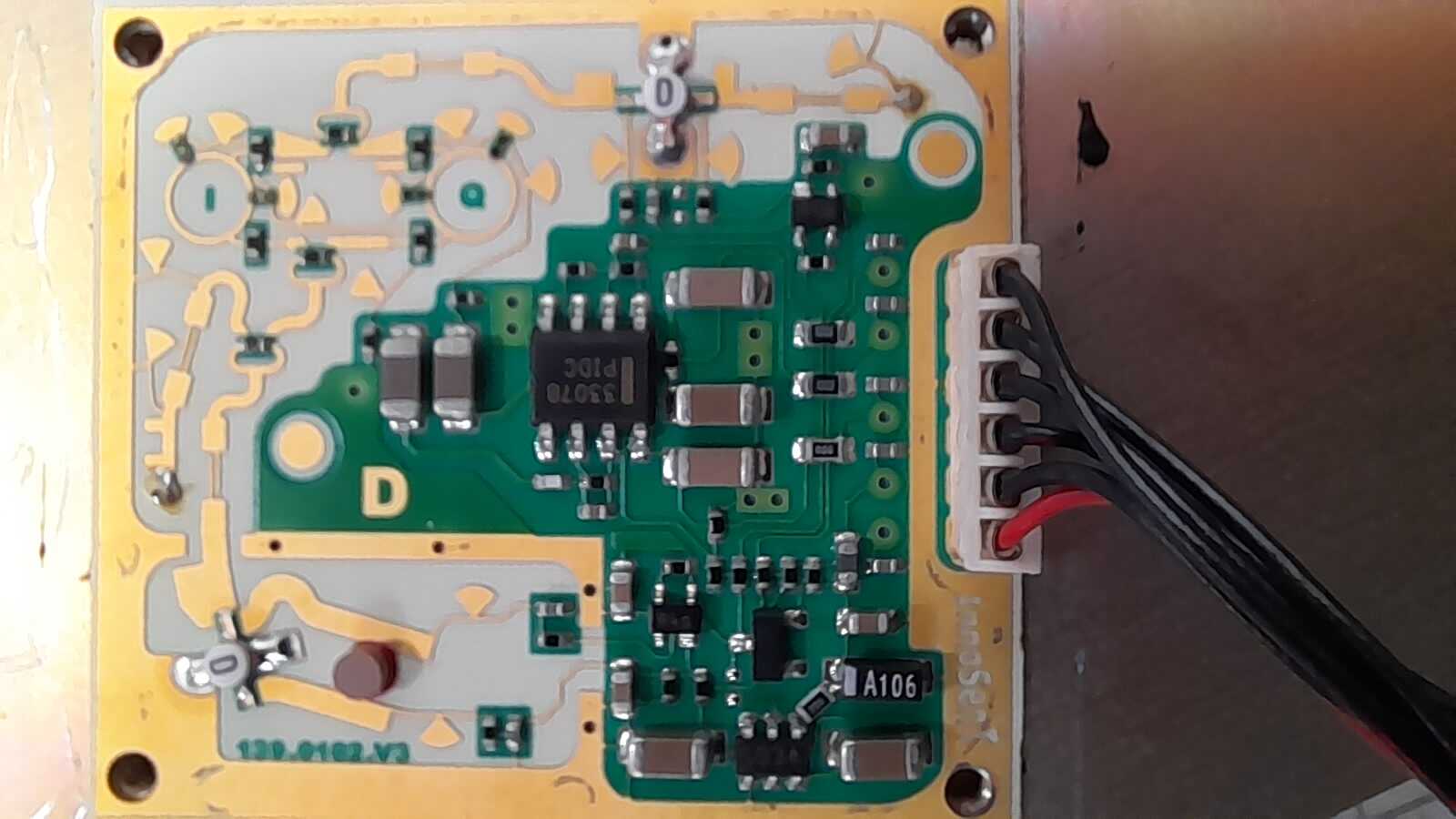

Toto je hlavní část radaru, měřiče rychlosti. Nejsem nejmladší a tak už tyhle vysoký kmitočty blbě slyším. Ale je fakt, že jednotka negeneruje 24,165GHz. Napájení 5V má. Tyhle vlnovody jsem nikdy nepochopil....

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 03 dub 2023, 10:32

To je krásná práce. Cirkulátory, oscilátor stabilizovanej dielektrickým rezonátorem atd. Když si odmyslíš ty "vějíře", což je vlastně VF zkrat (náhrada blokovacích kondíků), tak to zas tak složitý není.

Jen mám dojem, že ten odpor v pravé dolní části tam jen zapadl.

#15 Příspěvek od **EKKAR** » 03 dub 2023, 10:50

mi-ro píše:Toto je hlavní část radaru, měřiče rychlosti. ... Tyhle vlnovody jsme nikdy nepochopil....

Taky to nejsou žádný vlnovody, tohle jsou takzvaný mikropáskový vedení. Pásek spoje s osou ve směru šíření signálu se chová jako indukčnost, vějířkovitě "rozprostřená" kruhová výseč je kapacita, meandrovitě poskládanej spoj je odpor, kolmo na směr šíření signálu položenej pásek se chová jako rezonanční pahejl ... ale na těch centimetrovejch a kratších vlnách to prostě funguje.
